Macarale aeriene sunt indispensabile în diverse industrii, de la fabricație și construcții la depozitare și logistică. Aceste mașini puternice sunt concepute pentru a ridica, muta și transporta sarcini grele cu precizie și eficiență. În acest ghid cuprinzător, vom explora care sunt macaralele aeriene, diferitele tipuri disponibile, modul în care sunt utilizate, modul în care funcționează, construcția lor și precauțiile esențiale de siguranță pentru operarea lor.

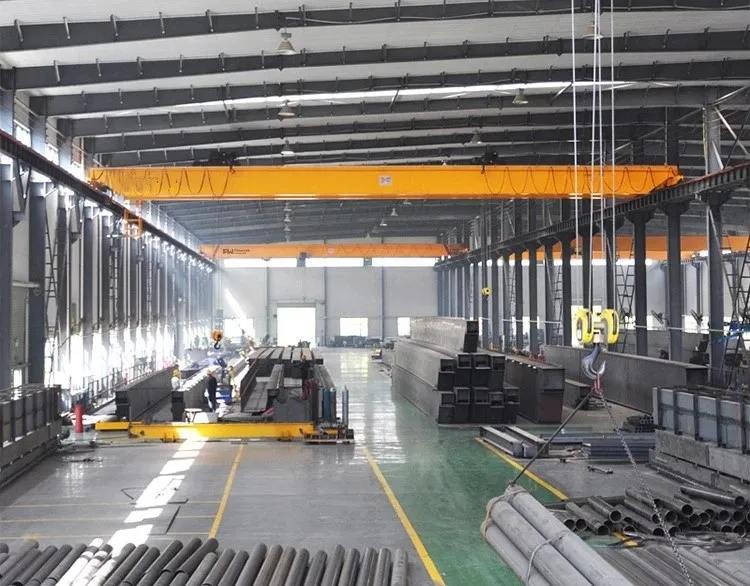

Ce este o macara aeriană?
O macara aeriană, cunoscută și sub denumirea de macara a podului, este un tip de echipament de manipulare a materialelor utilizate pentru ridicarea, scăderea și mișcarea sarcinilor grele pe orizontală într -o instalație. Este format dintr -un elevator, un pod și un sistem de pistă. Elevatorul este mecanismul de ridicare, în timp ce podul se întinde pe lățimea spațiului de lucru și se deplasează de -a lungul pistei, care este de obicei montat pe structura clădirii sau pe coloanele de sprijin.
Macarale aeriene sunt disponibile în diferite dimensiuni, tipuri, forme și configurații și vin cu o serie de componente și accesorii. Sunt utilizate pentru sarcini precum încărcarea și descărcarea, materialele în mișcare, ridicarea matrițelor de la mașinile de ștampilare și alimentarea materiilor prime.
Ⅱ. Care sunt tipurile de macarale aeriene?
Macarale aeriene vin în diferite tipuri, fiecare concepută pentru aplicații și medii specifice. Iată cele mai frecvente tipuri:
o. Macara deasupra capului
Descriere: Dispune de o singură grindă de pod, susținută de două camioane finale. Elementul și căruciorul sunt montate pe flanșa de jos a grinzilor.
Aplicații: ideale pentru sarcini de ridicare ușoare până la moderate în ateliere, depozite și instalații de fabricație.
Avantaje: rentabil, ușor și ușor de instalat.
b. Macara deasupra capului dublu
Descriere: este format din două grinzi de pod susținute de camioanele finale. Elementul și căruciorul sunt montate pe un sistem feroviar între grinzi.
Aplicații: Potrivit pentru ridicarea grea în industrii precum oțel, auto și aerospațial.
Avantaje: o capacitate de ridicare mai mare, o înălțime mai mare a cârligului și o durabilitate mai bună.
C. Macara Gantry
Descriere: Similar cu o macara aeriană, dar susținute de picioare care se deplasează pe roți sau șine de -a lungul solului, în loc să fie montate pe o structură de clădire.
Aplicații: utilizate în mod obișnuit în setări exterioare, cum ar fi șantierele navale, șantierele de construcții și șantierele feroviare.
Avantaje: portabilitate și flexibilitate pentru utilizare în aer liber.
D. Macara Monorail
Descriere: Dispune de un singur sistem feroviar cu un elevator care se deplasează pe o cale fixă.
Aplicații: utilizate în linii de asamblare, magazine de vopsea și sisteme de manipulare a materialelor.
Avantaje: Ideal pentru sarcini repetitive și mișcare liniară.
e. Jib Macara
Descriere: este format dintr-un braț orizontal (jib) montat pe un perete sau un stâlp montat pe podea. Scortul se deplasează de -a lungul jibului.
Aplicații: potrivite pentru mici zone de lucru, cum ar fi ateliere și docuri de încărcare.
Avantaje: proiectare compactă și poziționare precisă a sarcinii.
f. Macarale de top vs. sub-running
Top-running: Macara se deplasează pe șinele montate deasupra grinzilor pistei. Oferă o capacitate de ridicare mai mare și înălțimea cârligului.
Sub-running: Macara se deplasează pe șinele suspendate din flanșa de jos a grinzilor pistei. Ideal pentru facilități cu cameră limitată.
Ⅲ. Cum se folosesc macarale aeriene?
Transportul încărcărilor voluminoase, grele și greoaie de-a lungul culoarului și podeaua unei instalații de fabricație poate fi atât periculoasă, cât și consumatoare de timp. Instalarea unei macarale aeriene pentru a utiliza spațiul aerian al fabricii îmbunătățește eficiența, rentabilitatea și siguranța. Permite ridicarea ușoară, coborârea și mișcarea încărcărilor prin spațiu vertical neutilizat, economisind atât timp, cât și energie.
Operatorii special instruiți folosesc diverse dispozitive de control pentru a gestiona mișcările macaralei. Când luați în considerare opțiunile de mișcare, este crucial să evaluați spațiul disponibil și fezabilitatea instalării unei macarale aeriene.
Depozitare
Prima industrie care necesită adesea o macara aeriană este depozitarea, unde livrările, echipamentele și materialele sunt frecvent mutate, poziționate și pregătite. Un avantaj esențial al utilizării unei macarale aeriene în depozitare este capacitatea sa de a transporta eficient articole mari de la depozitare la docul de transport.
Asamblare
Industriile care asamblează echipamente mari au nevoie de o metodă pentru ridicarea și relocarea ansamblurilor incomplete în timpul producției. Stivuirile, AGV-urile și alte echipamente de manipulare a materialelor se încadrează adesea în ceea ce privește siguranța și eficiența, ceea ce face ca o macara aeriană să fie esențială. Acesta facilitează mișcarea lină a ansamblurilor ca parte naturală a procesului de producție.
Transport
Parametrii aplicabili depozitării se aplică și transportului, unde produsele grele, voluminoase trebuie să fie încărcate pe avioane, trenuri și camioane. Macarale aeriene poziționează eficient materiale mari pentru transport, inclusiv în situații precum transportul de peste mări, unde coboară containere masive și mărfuri în deținerea navei.
Repararea echipamentelor
Când este necesară repararea unei presă de pumn sau a unui alt echipament din fabrică, macarale aeriene ajută la facilitarea reparației prin mișcarea treptată și poziționarea pieselor pentru acces ușor. Macarale de pod și pod pot elimina echipamentele grele din locația lor permanentă la un atelier de reparații și apoi le pot întoarce. Macalele aeriene facilitează ridicarea mașinilor în sus și peste alte echipamente pentru a fi plasate la o stație de reparații.
Ⅳ. Cum funcționează macarale aeriene?
Macarale aeriene funcționează folosind o combinație de sisteme mecanice, electrice și hidraulice. Iată o defalcare pas cu pas a modului în care funcționează:
Sursa de alimentare: macaraua este alimentată de energie electrică, de obicei printr -o bară de conductor sau un sistem Festoon.
Sistem de control: Operatorii folosesc un control al pandantivului, o telecomandă sau o cabină pentru a direcționa mișcările macaralei.
Ridicarea: ridicarea, echipată cu un cârlig sau un alt atașament de ridicare, ridică sau scade sarcina folosind un tambur motorizat și o frânghie sau un lanț de sârmă.
Mișcarea căruciorului: căruciorul mișcă ridicarea pe orizontală de -a lungul grinderii podului.
Călătoria podului: Întregul pod se deplasează de -a lungul grinzilor pistei pentru a transporta sarcina pe spațiul de lucru.
Manevrarea sarcinii: macara poziționează sarcina precisă la locația dorită.
Macalele aeriene moderne prezintă adesea tehnologii avansate, cum ar fi unități de frecvență variabilă (VFD) pentru o funcționare lină, senzori de încărcare pentru siguranță și controale automatizate pentru o eficiență crescută.
Ⅴ. Construcție de macarale aeriene
Alegerea și construirea unei macarale aeriene necesită luarea în considerare a mai multor factori dincolo de încărcarea sau materialele implicate. Deoarece macaralele aeriene sunt adaptate la condiții și configurații specifice, este crucial să înțelegem în detaliu modul în care macaraua se va integra în operație și să răspundă nevoilor operaționale.
Este extrem de important să planificați și să vă pregătiți cu atenție pentru instalarea unei macarale aeriene. Producătorii lucrează îndeaproape cu clienții lor pentru a se asigura că ceea ce este planificat și instalat satisface exact nevoile clientului.
1. Interval
Intervalul este distanța dintre șinele pistei, care este unul dintre aspectele mai costisitoare ale procesului de construcție. O perioadă mai lungă și mai largă determină cantitatea de material necesară pentru construirea grinzilor, ceea ce crește greutatea și costul macaralei.
2. Capacitatea de încărcare
Determinarea capacității unei macarale este sarcina maximă care poate fi aplicată pe macara în condițiile de muncă necesare. Atunci când se calculează capacitatea de încărcare, prima condiție este dimensiunea și greutatea materialului care trebuie ridicat. Odată ce capacitatea de încărcare este determinată, tipul de cârlig și ridicare poate fi decis.
În cazurile în care macaraua va avea o durată mare și o capacitate și trebuie să îndure circumstanțe severe, poate fi necesar un design dublu al grinzilor. Pentru o rezistență suplimentară, grinzile duble sunt confecționate din oțel armat sudat.
3. pista
Instalarea pistei poate fi o provocare în funcție de tipul de structură în care va fi instalată macaraua aeriană. Acest lucru nu se aplică modelelor de gantry care au picioare de susținere, în timp ce clădirile au piste așezate de -a lungul părții superioare a pereților. Prima determinare este lungimea pistei, care determină viteza și mișcarea căruciorului și ridicarea în sus și pe pistă.
4. Structura clădirii
Când o macara este plasată într -o clădire nouă, pistele sunt planificate ca parte a construcției și sunt incluse în planuri. În acest caz, contractantul trebuie să acorde o atenție deosebită toleranțelor macarale, deoarece acestea sunt mai restrictive decât codurile de construcție tipice.
Adăugarea unei macarale aeriene la o structură existentă poate fi costisitoare, deoarece trebuie să se facă mai mulți pași în procesul de fabricație, proiectare și instalare. Pentru a asigura o performanță și siguranță corespunzătoare, este de obicei necesar să adăugați suport suplimentar structurii existente.
Ⅵ. Precauții pentru operarea macaralelor aeriene
Funcționarea unei macarale aeriene necesită îndemânare, instruire și aderență la protocoalele de siguranță. Iată câteva precauții esențiale:
o. Instruire adecvată
Asigurați -vă că operatorii sunt instruiți și certificați să utilizeze tipul specific de macara. Oferiți cursuri de actualizare pentru a menține abilitățile la zi.
b. Inspecție de pre-operare
Verificați macara pentru orice semne de uzură, deteriorare sau defecțiune. Inspectați elevatorul, frânghia de sârmă, cârligele și controalele înainte de utilizare.
C. Capacitate de încărcare
Nu depășiți niciodată capacitatea de încărcare nominală a macaralei.
Utilizați diagrame de încărcare pentru a determina limitele de ridicare sigure.
D. Comunicare clară
Utilizați semnale de mână, radio sau alte metode de comunicare pentru a coordona cu personalul de la sol.
Asigurați -vă că toți cei implicați în operațiune sunt conștienți de rolurile lor.
e. Evitați mișcările bruște
Operați fără probleme macaraua pentru a preveni balansarea sau aruncarea sarcinii. Utilizați VFD -uri pentru accelerație controlată și decelerare.
f. Mențineți căi clare
Asigurați -vă că spațiul de lucru nu are obstacole și personal în timpul funcționării macaralei.
Folosiți bariere sau semne de avertizare pentru a menține personalul neautorizat.
g. Întreținere regulată
Programează întreținerea de rutină pentru a menține macaraua în stare optimă. Înlocuiți prompt piesele uzate sau deteriorate.
h. Proceduri de urgență
Familiarizați operatorii cu procedurile de oprire de urgență. Efectuați exerciții obișnuite pentru a vă pregăti pentru accidente potențiale.
Ⅶ. Concluzie
Macaralele aeriene sunt instrumente vitale în industria modernă, oferind eficiență și siguranță de neegalat pentru sarcini de ridicare grele. Înțelegând diferitele tipuri de macarale, aplicațiile lor și modul în care funcționează, întreprinderile pot alege echipamentul potrivit pentru nevoile lor. În plus, aderarea la măsurile de siguranță și practicile de întreținere adecvate asigură longevitatea și funcționarea în siguranță a acestor mașini puternice. Fie într -o fabrică, depozit sau șantier, macarale aeriene continuă să joace un rol crucial în conducerea productivității și inovației.
