Macara cu grindă dublă de 50t utilizat pe scară largă

A 50- ton cu fascicul dublu (dublu grindă) este un sistem de ridicare greoi, conceput pentru aplicații exterioare sau semi-externe, unde nu există o structură de susținere aeriană. Este utilizat pe scară largă în industrii pentru mișcarea sarcinilor mari, grele, eficient și în siguranță.



Componente de bază: motor, rulment, cutie de viteze, motor, angrenaj

Locul de origine: Henan, China

Garanție: 2 ani

Greutate (kg): 50000 kg

Video ieșire-inspecție: furnizat

Raport de testare a mașinilor: furnizat

Aplicație: în aer liber

Cuvinte cheie: macara Gantry

Capacitate de încărcare nominală: 50Ton

Viteza de călătorie încrucișată: 44,6 m\/min

Viteză lungă de călătorie: 47,1 m\/min

Mod de control: cabină

Sursă de alimentare: tambur de cablu

Pista de oțel: qu80

Power: 3- Faza AC 50Hz 380V





1. Fasciculul MAIN

Structură și design
Configurare dublă a fasciculului:
Două grinzi principale paralele se desfășoară pe toată durata macaralei Gantry, sprijinind căruciorul de ridicare.

Tipul grindelor cutiei (cel mai frecvent):
Structura de oțel dreptunghiulară sau de tip sudată oferă o rezistență ridicată și rigiditate torsională - esențială pentru încărcările 50- tonă.

Material:
Oțel structural de înaltă rezistență (de exemplu, Q345B sau S355) pentru o capacitate îmbunătățită de încărcare și rezistență la oboseală.

Standarde de proiectare:
Urmează standardele FEM, DIN sau ISO pentru rulmentul încărcăturii, limitele de deviere și calitatea de sudare.

2. Sistem de clarificare

1) Mecanismul de ridicare (unitatea principală de ridicare)
Tip:
De obicei, folosește un elevator de tip troliu (nu și eleva electrică de sârmă) din cauza capacității grele (50 tone).

Configurare:
Montat pe un cărucior care se desfășoară de -a lungul vârfului grinzilor duble.

Structura include:

Motor de ridicare

Tambur

Frânghii de sârmă

Bloc de scripete

Asamblarea cârligului

Sistem de frână

Cutie de viteze\/reductor

2) Ridicarea motorului și a acționării
Tipul motorului:
3- cușcă de veveriță de fază sau motor cu inel de alunecare, adesea combinată cu convertorul de frecvență (VFD) pentru controlul vitezei.

Caracteristici:

Cuplu de pornire ridicat

Accelerare lină și decelerare

Protecție la supraîncălzire

Clasa de izolare F sau H

3) frânghie de sârmă și tambur
Frânghie de sârmă:
Frânghia de oțel anti-twist cu o rezistență și acoperire anti-coroziune.

Tambur:
Tamburul de oțel canelat asigură înfășurarea corespunzătoare a sârmei cu o uzură minimă.

Raport de siguranță:
Usually a >5: 1 factor de siguranță pentru frânghia de sârmă față de sarcina nominală.

4) Bloc de cârlig și scripete
Material de cârlig:
Oțel forjat (gradul 34crnimo6 sau echivalent), echipat cu un zăvor de siguranță.

Cârlig pivotant:
Se poate roti 360 de grade pentru a se alinia cu direcția de încărcare.

Sistem de scripete:
Bloc cu mai multe scuturi pentru a distribui sarcina și a reduce stresul de ridicare.

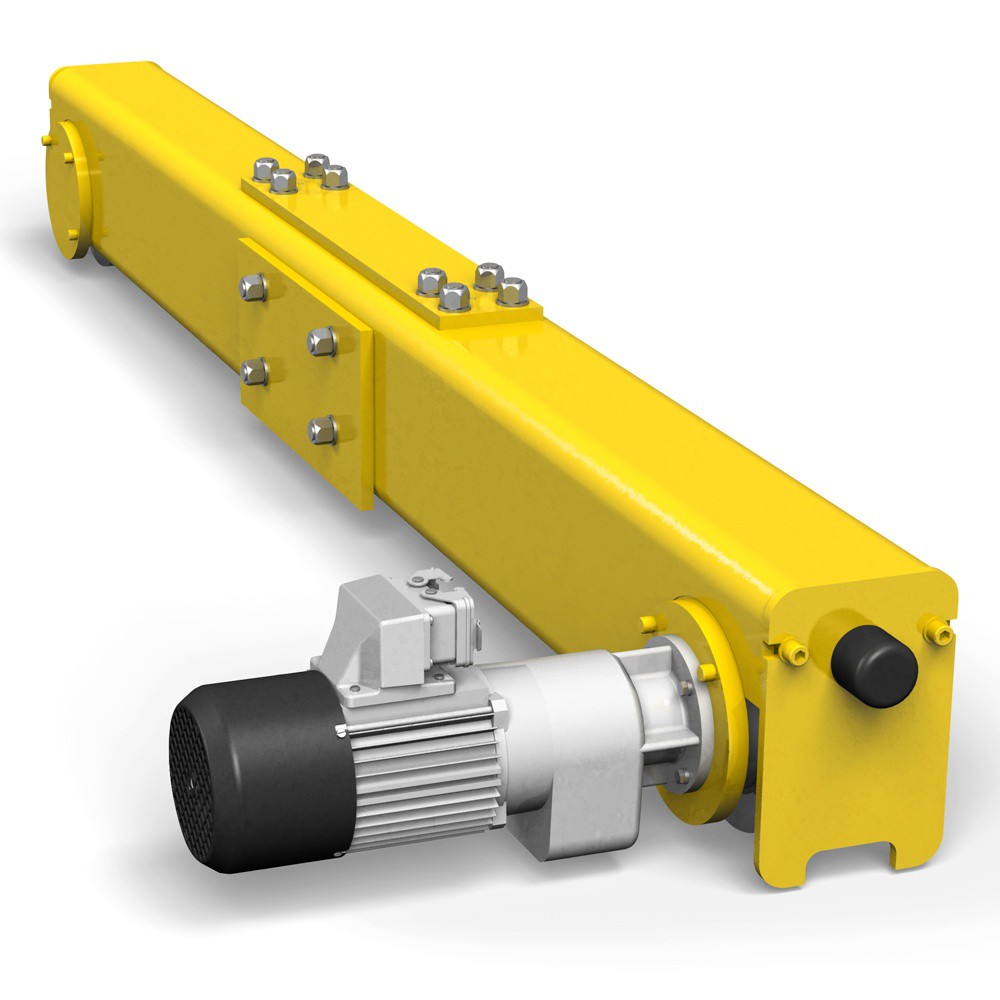

3.endtransport

Proiectare structurală
Structura sudată de tip box:
Fabricate din plăci de oțel de înaltă rezistență cu suduri cu penetrare completă, asigurând durabilitatea sub sarcini mari.

Conexiune cu grinzi principale:
Suflat sau sudat rigid la ambele capete ale grinzilor duble principale, formând un cadru rigid.

Sprijină picioarele macaralei:
Pentru macarale pline de gantry, trăsurile de capăt sunt montate pe picioarele de susținere; Pentru semi-grupuri, o singură parte are un picior.

4. Mecanismul de călătorie cu margini

Roți cu macara: roți de oțel forjate (conducere și inactiv) montate pe trăsuri de capăt
Motor de antrenare: motoare grele pentru mișcare longitudinală
Reductor de viteze: integrat cu motorul pentru controlul cuplului și mișcare netedă
Arborele de acționare: conectează motorul la roți (dacă se utilizează unități nedependente)
Sistem de prindere feroviară: asigură stabilitatea și împiedică ridicarea macaralei de vânt
Sistem tampon: bare de protecție din cauciuc sau poliuretan la sfârșitul limitelor de călătorie
Comutatoare de limită: preveniți supravegherea și coliziunea potențială
Șine de șină: puse pe teren\/fundație, de obicei profiluri feroviare de 38–50 kg\/m

5. Mecanismul de călătorie

Cadru de cărucior: structură de oțel sudat care susține mecanismul de ridicare
Roți de călătorie: roți din oțel întărit care rulează pe șinele montate de sus pe grinzile principale
Motor de tracțiune de călătorie: motor + cutie de viteze pentru a conduce roțile de cărucior
Reductor de viteze: transmite puterea motorului roților la viteză și cuplu controlat
Ghid role: preveniți balansarea laterală și mențineți căruciorul aliniat pe șină
Sistem feroviar: bară plată sau șină pătrată montată pe partea de sus a fiecărei grinzi
Comutatoare de limită: preveniți prea călătoria și coliziunea potențială la fiecare capăt al fasciculului

7. Cârlig de crudă

Asamblarea blocului de cârlig
Cârligul este integrat într -un bloc de cârlig, care include:

SHEAVES DE PUNCĂ: MULTIMENTE roți pentru a ghida funia de sârmă

Rulmenți: pentru o rotație lină

Plăci laterale: plăci grele care înconjoară sistemul de scripete

Piuliță de cârlig\/sistem de blocare: previne slăbirea cârligului sub sarcină

Fascicul de egalizator (dacă este dublu cârlig): pentru ridicarea echilibrată a încărcărilor inegale

8.motor

Caracteristici cheie
Clasa de serviciu:
Motoarele sunt de obicei evaluate S3 (datorie intermitentă) sau S4 (datorie ciclică) pentru macarale.

Clasa de izolare:
Clasa F sau H, potrivită pentru funcționare la temperatură ridicată și de mare durată.

Grad de protecție:
Cel puțin IP54 - IP65, protejând împotriva prafului și a intrării apei.

Integrarea frânei:
Motoarele de ridicare vin cu frâne electromagnetice sau hidraulice, asigurând o deținere imediată la pornire.

Metoda de răcire:
Adesea se auto-răci cu fanii, în special pentru aplicații de serviciu continuu.

Tip de montare:

Montat cu flanșă (pentru configurații compacte)

Montat pe picior (pentru întreținere ușoară)

.

9. Sistem de alarmă și comutator de limitare de sunet și ușor

1) Sistem de alarmă sonoră și ușoară
Acest sistem oferă alerte audibile și vizuale pentru a avertiza lucrătorii și operatorii din apropiere în timpul funcționării macaralei, îmbunătățind siguranța și contribuind la prevenirea accidentelor.
2) Limită întrerupătoare
Întrerupătoarele de limită sunt senzori mecanici sau de proximitate care se opresc sau inversează mișcarea componentelor macaralei pentru a evita deteriorarea excesivă sau mecanică.

10. Dispozitive de siguranță

1) Dispozitiv de protecție împotriva suprasarcină
Funcție: previne ridicarea mai mult decât capacitatea nominală (50T).

Tipuri: senzor de celule de încărcare, senzor de presiune hidraulică sau releu de suprasarcină electronică.

Acțiune: oprește ridicarea și declanșează alarma dacă este supraîncărcat.

2) Comutator de limită de ridicare (superior și inferior)
Funcție: împiedică ridicarea cârligului prea sus sau coborâtă prea departe.

Tip: came rotativ, braț cu pârghie sau comutator de proximitate.

Beneficiu de siguranță: protejează elevatorul și tamburul de daune din cauza frânghiei excesive sau slăbiciune.

3) Întrerupătoare de limită de călătorie
Funcție: Oprește mișcarea cărucioarelor și macaralei la sfârșitul căii de călătorie.

Locație: montat la capetele șinei Girder (cărucior) și pistă (macara).

Acțiune: Reduce puterea motorului de călătorie pentru a preveni coliziunea cu opriri finale.

4) Sistem de alarmă sonoră și ușoară
Funcție: Oferă avertismente audibile și vizuale în timpul funcționării macaralei.

Componente: falizare LED intermitentă + Sirena (85–110 dB).

Declanșat de: ridicarea, călătoria, detectarea de urgență sau defecțiuni.

5) Viteza vântului și sistemul de blocare a furtunii
Pentru macarale de gantrie în aer liber

Senzor de viteză a vântului: avertizează dacă vântul depășește limita de funcționare sigură.

Blocarea furtunii (cle calea ferată): încuie mecanic macara pe șine pentru a preveni mișcarea în timpul vânturilor puternice sau oprirea.

11. Mod de control

1) Controlul pandantivului
Descriere:
Un panou de control cu ​​fir portabil conectat printr -un cablu la macara.

Caracteristici:

Butoane sau joystick -uri pentru toate funcțiile macaralei: ridicare, călătorii cu căruciori, călătorii cu macara.

Buton de oprire de urgență.

Durabil, impermeabil și proiectat ergonomic.

Avantaje:

Operator aproape de zona de încărcare pentru o mai bună vizibilitate.

Simplu și fiabil cu interferențe minime.

2) telecomandă radio (control wireless)
Descriere:
Transmițător de mână wireless care permite libertății operatorului să se deplaseze în jurul macaralei.

Caracteristici:

Joystick sau butoane de apăsare cu mai multe funcții.

Comutator de oprire de urgență.

Interval de 50-200 de metri sau mai mult.

Indicatori LED pentru rezistența semnalului și starea bateriei.

Avantaje:

Îmbunătățește vizibilitatea și siguranța operatorului.

Elimină pericolele de blocare a cablului.

Ideal pentru operațiuni în aer liber sau mari.

3) Controlul cabinei (cabina operatorului)
Descriere:
Cabină închisă montată pe macara sau gantry, unde operatorul stă să controleze macara.

Caracteristici:

Consola completă de control cu ​​pârghii, butoane și afișaje.

Controlul climatic (AC\/încălzire).

O vizibilitate bună cu ferestre mari și uneori sisteme de camere.

Sisteme de comunicare.

Avantaje:

Confortabil pentru schimburi lungi.

Protecția împotriva vremii și prafului.

Potrivit pentru un control precis în operațiuni complexe.

4) control semiautomatic \/ automat (opțional)
Descriere:
Integrarea PLC (Programmable Logic Controller) și a sistemelor de automatizare pentru a controla sarcinile repetitive.

Caracteristici:

Secvențe de ridicare și călătorie pre-programate.

Introbarea și alarmele de siguranță.

Monitorizare și diagnosticare la distanță.

Avantaje:

Crește eficiența operațională.

Reduce oboseala operatorului.

Asigură calitatea de ridicare constantă.

12.Sketch



Tehnic principal





1. Capacitate mare de sarcină și rezistență structurală
Proiectat pentru a gestiona în mod fiabil sarcini grele de până la 50 de tone.

Structura dublă a grinzilor oferă o stabilitate mai mare, distribuția sarcinii și rezistența la îndoire în comparație cu modelele cu un singur grinzi.

Ideal pentru ridicare frecventă sau continuă.

2. Zona de acoperire largă și o suprafață mare de acoperire
Potrivit pentru operațiuni cu distanță largă în șantiere în aer liber sau ateliere mari.

Poate acoperi mari zone de lucru, fără a fi nevoie de structuri de susținere a clădirilor.

3. Eficiența operațională îmbunătățită
Înălțimea ridicată de ridicare și o gamă largă de lucru.

Rularea rapidă, călătoria cu căruciorul și viteza de călătorie a macaralei.

Reduce semnificativ timpul de manipulare a materialelor în comparație cu stivuitele sau macarale mobile.

4. Integrarea completă a sistemului de siguranță
Echipat cu limitatoare de suprasarcină, întrerupătoare de limită de călătorie, opriri de urgență, sisteme de frână și încuietori de vânt (pentru utilizare în aer liber).

Îmbunătățește siguranța la locul de muncă și reduce riscul de deteriorare sau vătămare.

5. Moduri de control flexibile
Oferă control pandantiv, telecomandă radio sau funcționare a cabinei, în funcție de condițiile de muncă.

Semi-automatizare opțională sau automatizare completă pentru sarcini repetitive.

6. personalizabil pentru aplicații
Reglabil în ceea ce privește intervalul, înălțimea de ridicare, ampatamentul și viteza.

Poate fi echipat cu cârlige personalizate, magneți, apucături sau grinzi de ridicare în funcție de tipul de material (de exemplu, oțel, beton, containere).



1. Fabricare grea
Aplicații: manipularea pieselor mari ale mașinii, structurilor de oțel, matrițe, matrițe și ansambluri.

Industrii: fabricare de utilaje, fabrici de echipamente grele, ateliere de structură metalică.

2. Fabricile de oțel și turnătorii
Aplicații: mutarea plăcilor de oțel, a biletelor, a bobinelor, a lingourilor și a produselor din oțel finite.

De ce Gantry Crane: gestionează materiale fierbinți, grele și neregulate în medii dure.

3. Concret prefabricat și construcție
Aplicații: ridicarea și transportul fasciculelor prefabricate, blocuri de beton, segmente de poduri și coloane.

Industrii: construcții de poduri, fabrici prefabricate, șantiere de segment de tunel.

4. Șantierele navale și industria marină
Aplicații: asamblarea pieselor de nave, ridicarea secțiunilor, motoarelor sau a altor componente mari.

Configurare: Adesea utilizat de -a lungul pâlpilor sau docuri cu acoperire mare.

5. Șantiere și porturi logistice
Aplicații: Manipularea containerelor, încărcarea\/descărcarea încărcăturii în șantierele feroviare sau terminalele portului.

Avantaj: Capacitate ridicată și mobilitate îl fac ideal pentru zonele de marfă în vrac în aer liber.

6. Centralele electrice și sectorul energetic
Aplicații: mutarea turbinelor grele, generatoarelor, transformatoarelor și componentelor de întreținere.

Cazul de utilizare: esențial pentru manipularea echipamentelor electrice supradimensionate și sensibile.

7. Șantiere de cale ferată
Aplicații: ridicarea și plasarea căilor ferate, roți, bogies și componente grele.

De ce Gantry: funcționează fără o structură aeriană fixă, ideală pentru operațiunile feroviare.



1.. Pregătirea materiei prime
Selectați oțel de înaltă rezistență Q235B\/Q345B pentru componente structurale.

Inspectați și testați toate materiile prime pentru respectarea calității (testare chimică și mecanică).

Tăiați grinzile și plăcile la dimensiunile necesare folosind mașini de tăiat CNC.

2. Fabricarea principală a grinzilor
Formați grinzi în formă de cutie sau în formă de U din plăci de oțel pre-tăiate.

Sudarea automată cu arc scufundat (SAW) pentru cusături longitudinale.

Diafragmele interne și rigidizatoarele sunt sudate în interiorul cutiei pentru întărire.

Toate cusăturile de sudare sunt inspectate cu teste ultrasonice și radiografice.

3. Fabricarea de transport final
Tăiați și mașini grinzile de camion.

Montați roți de macara, carcase de rulment și cutii de viteze.

Toate suprafețele de conectare sunt măcinate pentru aliniere exactă cu grinzile principale.

Pre-asamblare făcută pentru a asigura paralelismul și pătratul.

4. Adunarea cărucioarelor\/a ridicatului
Cadrul căruciorului este fabricat și echipat cu:

50T Mecanism de ridicare (ridicare)

Tambur de sârmă, motor, cutia de viteze și ansamblu de cârlig

Cabluri electrice și casetă de control montată pe cărucior.

Ieșirea și căruciorul au fost testate pentru funcționalitate înainte de instalarea pe grinzi.

5. prelucrare și foraj
Prelucrare CNC de precizie pentru găuri de montare, ghiduri de șină și interfețe de carcasă de viteze.

Forajul punctelor de comutare limită, suporturi de cablu și balustrade.

Piese prelucrate inspectate cu etriere și calibre pentru a verifica toleranțele.

6. Inspecție de sudare și testare nedistructivă (NDT)
Toate articulațiile sudate sunt supuse:

Testare cu ultrasunete (UT)

Inspecția particulelor magnetice (MPI)

Inspecție de sudură vizuală

Repararea și refacerea efectuată după cum este necesar înainte de pictură.

7. Tratamentul și pictura la suprafață
Sandblasting de suprafață completă la standardul SA2.5.

Acoperirea cu grund anti-rust, urmată de două straturi de acoperire industrială.

Grosimea finală a vopselei: mai mare sau egală cu 100–120 μm.

Scheme de culori personalizate disponibile (de exemplu, galben, roșu, albastru).

8. Instalarea sistemului electric
Instala:

Panouri de control

Limită întrerupătoare

Dispozitive de siguranță

Cabluri, sisteme Festoon sau tambururi de cablu

Conectați motoare, senzori, alarme și interfețe de control.

Efectuați testarea continuității electrice și a izolației.

9. Adunarea finală
Montați grinzile principale pentru a încheia trăsurile folosind șuruburi de înaltă rezistență sau sudare.

Instalați căruciorul pe șinele de macara.

Asigurați alinierea ampatamentului, plasarea angrenajului și garda feroviară.

10. Testarea fabricii (grăsime)
Efectuați testarea fără sarcină și sarcină (până la 125% din capacitatea nominală).

Testul include:

Ridicarea și coborârea

Călător de cărucior

Călătorie cu macara

Funcționalitatea dispozitivului de siguranță

Verifică testul de încărcare dinamică integritatea mecanică în mișcare.

11. Ambalare și livrare
Dezasamblați în module transportabile.

Etichetați piese și componente.

Folosiți rafturi din oțel, lăzi din lemn și ambalaje anti-rust.

Expediați prin camion, container sau raft plat, în funcție de dimensiune.

12. Instalare și punere în funcțiune la fața locului
Reasamblați structura macaralei pe site -ul clienților.

Efectuați verificarea completă a alinierii și strângerea tuturor elementelor de fixare.

Efectuați testarea sarcinii, calibrarea și instruirea operatorului.

13. Asigurarea calității și documentația
Furnizați documentația completă:

Certificate materiale

Înregistrări de sudare și inspecție

Rapoarte de testare

Manual de funcționare

Desene electrice

Certificarea CE\/ISO, dacă este necesar

Vizualizare atelier:

Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
