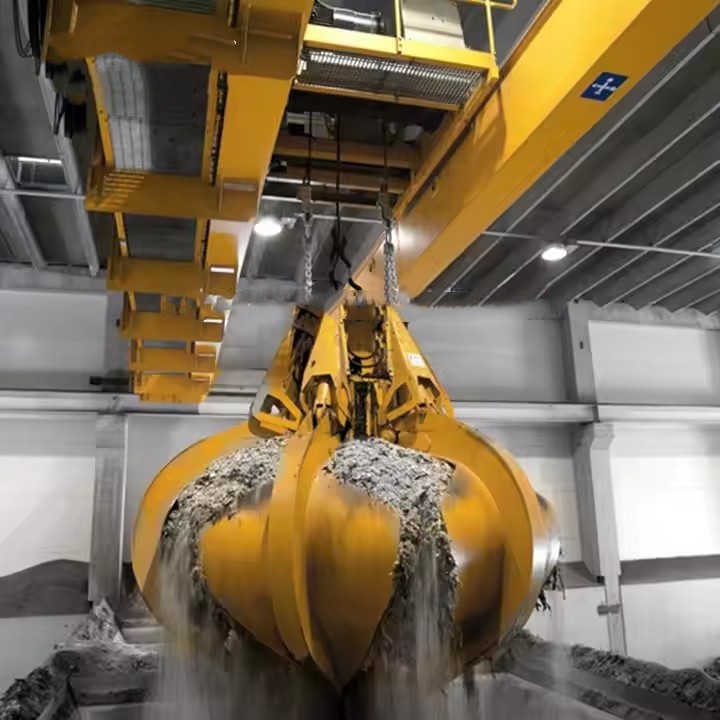

Crab deasupra macaralei

Tipuri de macarale deasupra crabului

1. Macara de crab cu o singură grindă

Ușor până la mediu mediu (1-20 tone).

Eficient din punct de vedere al costurilor pentru ateliere, depozite și mici fabrici.

2. Macara de crab dublu grindă

Greutăți (20-500+ tone).

Mai stabilă pentru fabricile de oțel, turnători și industrii grele.

3. Macara de crab rezistentă la explozie

Utilizat în medii periculoase (plante chimice, rafinării de ulei).

Motoare de flacără și componente electrice.

4. Crana de crab de turnătorie

Design rezistent la căldură pentru manipularea metalului topit.

Cârliguri armate și protecție termică.

5. Macara de crab magnetic\/electric

Echipat cuelevatoare electromagneticePentru manipularea plăcilor de oțel, fier vechi.

Macara Crab vs. Macara Standard Overhead

A Crab deasupra macaraleiconstă din mai multe componente cheie care lucrează împreună pentru a permite o manipulare precisă și eficientă a sarcinii. Mai jos este o defalcare detaliată a părților sale principale:

1. Unitatea de crab (Hoist + Ansamblu cărucior)

Elevator electric

Folosește aStăpânul de sârmă de sârmă(pentru sarcini grele) sauridicarea lanțului(pentru încărcături mai ușoare).

Include aMotor, cutie de viteze, tambur și sistem de frână.

Cadru de cărucior

Sprijină elevatorul și îi permite să se deplaseze orizontal de -a lungul grinderii podului.

Echipat curoți, motoare și vitezePentru o călătorie lină.

2. Girder Bridge (structură principală de încărcare)

Girder unic(Pentru macarale ușoare până la medii, până la 20 de tone).

Grindă dublă(pentru aplicații grele, 20-500+ tone).

Făcut dinOțel de înaltă rezistențăcu construcție sudată\/bolțată.

3..

Situat la ambele capete ale grinderii podului.

Conţineroți, motoare și tampoanepentru mișcarea macaralei de -a lungul pistei.

Mecanisme de acționare(unic sau dual-motor) pentru o călătorie lină.

4. Sistem de pistă

Grinzi de pistă- Susțineți mișcarea macaralei.

Șine de macara- Ghid roțile trăsurilor finale.

Cleme feroviare- Asigurați macaraua atunci când nu este utilizat.

5. Sistem electric și de control

Panou de control- Case contactoare, relee și protecție împotriva suprasarcinării.

Controluri ale operatorului –

Controlul pandantivului(Handheld Wired).

Telecomandă radio(wireless, pentru o funcționare mai sigură).

Limită întrerupătoare-Preveniți călătoria excesivă a elevatorului și a căruciorului.

Unitate de frecvență variabilă (VFD)- asigură o accelerare lină\/decelerare.

6. Componente de siguranță

Limitator de suprasarcină- împiedică ridicarea dincolo de capacitatea nominală.

Buton de oprire de urgență- Reduce instantaneu puterea în situații de urgență.

Sistem anti-coliziune- Folosit atunci când mai multe macarale funcționează în aceeași zonă.

Frâne rezistente la căldură-Esențial pentru mediile de turnătorie sau la temperatură ridicată.

.

7. Atașamente opționale

Ridicator magnetic- Pentru manipularea plăcilor de oțel sau resturi.

C-cârligul C\/Grab- Pentru ridicare specializată (de exemplu, bobine, tobe).

Dispozitiv rotativ- Permite rotația sarcinii de 360 ​​de grade.

Comparație: componente standard ale macaralei aeriene față de crabii de crab cu crab

​

SCHIŢA

Tehnic principal

Macaralele deasupra crabului oferă beneficii unice datorită designului lor specializat, ceea ce le face ideale pentru manipularea materială precisă și grea. Iată avantajele cheie:

1.. Precizie și control îmbunătățit

Unitate de crab independentă(ridicarea + căruciorul) permitemișcare orizontală mai netedăşiO poziționare mai bună a sarciniiîn comparație cu macarale standard.

Unități de frecvență variabilă (VFD)permiteAccelerare treptată\/decelerare, reducerea leagănului de sarcină.

2. Capacitate mai mare de încărcare și stabilitate

Proiectat pentruAplicații grele(până la 500+ tone în modele duble-grinzi).

Macarale de crab dublu-grindăfurnizațio stabilitate mai marepentru ridicarea încărcărilor mari, dezechilibrate.

3. Eficiența spațială

Proiectarea compactă permite funcționarea înspații de lucru îngusteÎn cazul în care se poate să nu se potrivească macarale tradiționale.

Macarale de crab subțire(montat pe tavan) Maximizați spațiul podelei.

4. personalizabil pentru sarcini specializate

Poate fi echipat cu:

Elevatoare electromagnetice(pentru plăci de oțel, resturi).

Cârlige(Pentru metalul topit în turnători).

Atașamente rotative(pentru orientare precisă a sarcinii).

5. Caracteristici de siguranță îmbunătățite

Protecția suprasarcinăprevine deteriorarea macaralei.

Tehnologie anti-caleminimizează balansarea sarcinii.

Opțiuni rezistente la exploziepentru medii periculoase.

6. Întreținere mai mică și durată de viață mai lungă

Designul modular simplificăÎnlocuirea componentelor.

Acoperiri rezistente la căldurăşiSisteme electrice sigilateReduceți uzura în condiții dure.

Aplicații ale macaralelor deasupra crabului

Macaralele de crab sunt utilizate pe scară largă în industriile care necesităridicarea preciziei, sarcini grele și medii dure:

1. Prelucrarea oțelului și a metalelor

Manipularebobine de oțel, plăci și grinzi.

TransportMetal topit în turnători(cu modificări rezistente la căldură).

2..

În mișcareMucegaiuri de nisip, căpușe și turnări.

TurnândMetal topitîn matrițe cu precizie controlată.

3. Depozitare și logistică

Încărcare\/descărcarepalete grele, utilaje și containere.

Ideal pentruAteliere cu spațiu limitat.

4. Centrale electrice și utilaje grele

Ridicareturbine, generatoare și echipamente mari.

Întreținereacazane și vase sub presiune.

5. Construcții de nave și aerospațial

AsamblareShip Shulls și componente ale aeronavelor.

Manipularefoi mari de metal și piese structurale.

6. Fabricarea auto

În mișcarepiese auto, motoare și matrițe ștampilate.

Manipularea materialelor liniei de asamblare.

7. Plante de resturi și reciclare

Sortare și transportfier vechicu atașamente magnetice.

1.Densign și inginerie
Adunarea cerințelor:

Sunt definite capacitatea de încărcare (de exemplu, 10T, 50T, 100T etc.), întindere, înălțime de ridicare și mediu operațional.

Nevoile de personalizare sunt evaluate, cum ar fi modurile de control (pandantiv, wireless, cabină) și caracteristici speciale (de exemplu, anti-coliziune, protecție împotriva suprasarcinării).

Proiectare preliminară:

Inginerii structurali și designerii macaralelor creează designul inițial al macaralei, inclusiv fasciculul principal, transportul final, sistemul de ridicare, sistemul de cărucioare, mecanismul de călătorie și alte componente.

Calcul și simulare:

Calculele de încărcare sunt efectuate pentru a se asigura că macaraua poate gestiona capacitatea specificată.

Analiza elementelor finite (FEA) poate fi utilizată pentru a simula tensiuni și devieri în structură pentru a asigura siguranța și stabilitatea.

Proiectare detaliată:

După aprobare, se fac desene detaliate pentru fiecare parte, inclusiv principalele grinzi, transportul final, sistemul de ridicare, motoarele, sistemele de control și caracteristicile de siguranță.

2. Achiziții materiale
Selecție de materii prime:

Materialele de înaltă calitate, cum ar fi oțelul, oțelul aliat, oțelul forjat și componentele electrice sunt obținute conform specificațiilor.

Materialele sunt inspectate pentru certificarea de calitate și respectarea standardelor industriei (de exemplu, ISO, CE).

Aprovizionare cu componente:

Componentele standard, cum ar fi motoarele, aspectele, panourile de control, întrerupătoarele de limită și dispozitivele de siguranță sunt provenite de la furnizori de încredere.

3. Fabricarea componentelor
Girder principal:

Tăierea și sudarea plăcilor de oțel pentru a forma grinda podului.

Grinda este asamblată prin secțiuni de sudare sau de șuruburi, asigurându -se că respectă puterea și precizia necesară.

Ansamblu de transport de capăt:

Căruța de capăt este fabricată și asamblată pentru a ține macaraua pe șinele pistei.

Ansamblurile cu roți sunt instalate pentru a asigura o deplasare lină de -a lungul șinelor.

Sistem de ridicare și cărucior:

Unitatea de ridicare (electrică sau manual) este asamblată, inclusiv tamburul, frânghia de sârmă, cârligul și motorul.

Sistemul de cărucioare este construit pentru a transporta elevatorul de pe pod, inclusiv roți de cărucior și mecanisme de acționare.

Mecanism de călătorie cu macarale:

Roțile de macara sunt montate pe trăsurile de capăt, asigurând o mișcare orizontală netedă.

Sistemul de acționare este instalat pentru a controla viteza de călătorie.

4. Asamblarea macaralei
Instalarea principală a fasciculului:

Grinda principală asamblată este ridicată și poziționată pe căruțele de capăt.

Girherul este aliniat pentru a asigura integritatea structurală.

Căruciorul și instalația de ridicare:

Sistemul de cărucioare este montat pe grinda principală, iar eleva este montată pe cărucior.

Lanțul de încărcare sau frânghia de sârmă este instalat și testat pentru o funcționare lină.

Configurarea mecanismului de călătorie:

Roțile de macara sunt montate, iar mecanismul de acționare este conectat la sistemul de control pentru mișcarea orizontală.

5. Instalarea sistemului electric și de control
Panou de cablare și control:

Panoul de control este instalat și conectat pentru a gestiona toate mișcările macaralei (ridicarea, căruciorul, călătoria cu macara).

Întrerupătoarele de limită, butoanele de oprire de urgență și alarmele de siguranță sunt integrate în sistemul de control.

Instalarea motorului și a angrenajului:

Motoarele pentru ridicare, călătorie și căruciorul sunt instalate și conectate la sistemele de viteze respective.

Testarea sistemelor de control:

Sistemele de control sunt verificate pentru a asigura o integrare corectă a controlului pandantivului, a telecomandei wireless sau a opțiunilor de control al cabinei.

6. Testarea și controlul calității
Testarea încărcăturii:

Macara este supusă testării statului de încărcare (pentru a verifica stabilitatea) și testarea dinamică a încărcăturii (pentru a verifica performanța operațională în condiții de lucru reale).

Întrerupătoarele de protecție și limită de suprasarcină sunt testate pentru a se asigura că funcționează corect.

Testarea sistemului de siguranță:

Alarmele sonore și ușoare, întrerupătoarele de limită, butoanele de oprire de urgență și dispozitivele de siguranță sunt testate pentru funcționalitate.

Testarea mișcării:

Toate mișcările care se audurează, mișcarea căruciorilor, călătoria podului și controlul balansat-sunt testate pentru o funcționare lină și precizie.

Testare electrică:

Toate componentele electrice sunt testate pentru cablare, împământare și comunicare corespunzătoare între sisteme.

Documentare și certificare:

Macara este inspectată în conformitate cu standardele internaționale de siguranță și suferă certificare de către autoritățile relevante (de exemplu, CE, ISO).

Sunt pregătite certificate de testare pentru motoare, macarale și teste de încărcare.

7. Inspecție finală și pictură
Inspecție vizuală:

O inspecție minuțioasă este efectuată pentru a se asigura că macaraua respectă specificațiile de proiectare și cerințele de siguranță.

Pictură:

Macara este vopsită cu acoperiri anti-coroziune de înaltă calitate pentru a o proteja de condițiile de mediu.

Marcare și etichetare:

Etichetele de siguranță, avertismentele și marcajele de capacitate sunt aplicate pe macara pentru identificarea corectă.

8. Livrare și instalare
Transport:

Macara este dezasamblată cu atenție în piese transportabile (dacă este necesar) și este expediată în locația clientului.

Instalare:

Macara este instalată la fața locului și se fac toate conexiunile (putere, mecanică, control).

Punerea în funcțiune finală:

Macara este comandată prin rularea acesteia printr -o serie de teste operaționale pentru a se asigura că funcționează corect.

Instruirea operatorului este realizată, dacă este necesar, pentru o utilizare sigură și eficientă.

9. Suport post-instalare
Instruire pentru clienți:

Instruirea operatorului cu privire la modul de utilizare a macaralei în siguranță și eficient.

Program de întreținere:

Oferirea unui plan de întreținere pentru funcționarea continuă a macaralei, inclusiv inspecții periodice, lubrifiere și testare.

Suport după vânzare:

Oferind piese de schimb, depanare și servicii de reparații.

Vizualizare atelier:

Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
