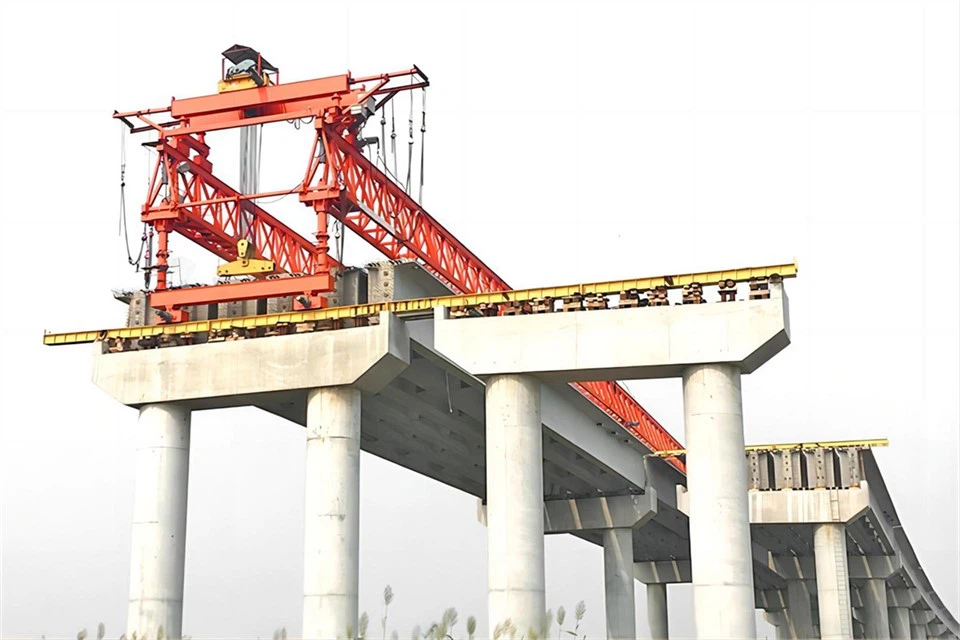

Lansatorul de grinzi de ridicare a podului

Un dispozitiv de lansare a grinzilor de montare a podului (cunoscut și sub numele de Lansator de grinzi de pod sau pur și simplu Lansator de grinzi) este un echipament de construcții specializat utilizat în asamblarea și amplasarea grinzilor sau segmentelor de pod prefabricate din beton. Această tehnologie este folosită în mod obișnuit în construcția de autostrăzi, viaducte și poduri înălțate. Scopul Beam Launcher este de a eficientiza și accelera procesul de construire a suprastructurii podului prin plasarea eficientă a segmentelor prefabricate în pozițiile lor desemnate.

1.Structură și design:

• Beam Launcher este o structură de tip portal mare, specializată, concepută pentru a acoperi golul dintre pilonii sau culeele de pod.
• Este alcătuită dintr-o structură principală de grindă sau ferme, susținută de picioare de portal de ambele părți ale travei podului.
• Lansatorul este echipat cu un cărucior mobil care se deplasează de-a lungul grinzii principale.

2. Manipularea segmentelor prefabricate:

• Lansatorul este echipat cu un mecanism de ridicare, adesea sub formă de palan sau macarale, pentru a ridica și transporta segmente de pod prefabricate din curtea de turnare la șantier.

3. Plasarea segmentului:

• Lansatorul este capabil să plaseze cu precizie segmentele prefabricate în pozițiile lor desemnate pe suporturile podului.
• Segmentele sunt de obicei ridicate, transportate la locul de instalare și apoi coborâte la locul lor cu mare precizie.

4. Versatilitate:

• Dispozitivele de lansare a grinzilor de montare a podurilor sunt proiectate pentru a gestiona o varietate de configurații de pod, inclusiv trave drepte, secțiuni curbe și înclinări sau coborâri graduale.

Ele pot fi adaptate pentru a se adapta la diferite lățimi de pod și capacități de încărcare.

5. Caracteristici de siguranță:

• Siguranța este o preocupare primordială, iar Beam Launchers sunt echipate cu diverse caracteristici de siguranță, cum ar fi protecție la suprasarcină, sisteme de frânare de urgență și mecanisme de siguranță.

6. Eficiență și viteză:

• Beam Launchers accelerează semnificativ procesul de construcție a podului, reducând timpul necesar pentru asamblarea suprastructurii în comparație cu metodele tradiționale.

7.Eficiența costurilor:

• În timp ce investiția inițială într-un Beam Launcher poate fi semnificativă, costul total al construcției podului poate fi redus datorită timpilor de construcție mai rapidi și economiilor de forță de muncă.

8.Sisteme de control:

• Sistemele avansate de control, adesea computerizate, sunt integrate în Beam Launcher pentru a facilita poziționarea precisă și controlul mișcării.

9. Considerații de mediu:

• Unele modele pot include caracteristici menite să minimizeze impactul asupra mediului, cum ar fi niveluri reduse de zgomot și componente eficiente din punct de vedere energetic.

10. Întreținere și fiabilitate:

• Întreținerea regulată este esențială pentru a asigura funcționarea fiabilă și sigură a Beam Launcher pe durata de viață a acestuia.

Un dispozitiv de lansare a grinzilor de montare a podului este o piesă complexă de mașină compusă din diverse piese și componente care lucrează împreună pentru a ridica, transporta și plasa eficient segmente de pod prefabricate în timpul construcției. Designul specific poate varia de la un producător la altul, dar iată câteva părți și componente comune pe care le-ați găsi de obicei într-un lansator de grinzi de montare a podului:

• Grinda principală sau ferme: elementul structural principal care se întinde pe golul dintre pilonii sau culeele de pod. Oferă suport pentru întregul aparat.
• Picioare de portic: Acestea sunt structuri de susținere verticale atașate de grinda principală, oferind stabilitate și distribuind sarcina pe sol.
• Cărucior: Căruciorul este o platformă mobilă care se deplasează de-a lungul grinzii principale. Acesta transportă echipamentul de ridicare și este responsabil pentru amplasarea precisă a segmentelor prefabricate.
• Mecanism de ridicare: Acesta include palanuri, macarale sau alte dispozitive de ridicare care ridică și transportă segmente de pod prefabricate de la curtea de turnare la șantier.
• Sistemul cărucior: Sistemul căruciorului face parte din cărucior și permite mișcarea orizontală de-a lungul grinzii principale. Este esențial pentru poziționarea precisă a mecanismului de ridicare.
• Dispozitive de susținere a segmentelor: cleme, cleme sau alte dispozitive pentru a ține și elibera în siguranță segmentele de punte prefabricate în timpul procesului de ridicare și plasare.
• Sisteme de ghidare: Sisteme care ajută la alinierea și poziționarea precisă a lansatorului, asigurând că segmentele prefabricate sunt plasate cu precizie.
• Cabină de control: o cabină sau cameră de control în care operatorul monitorizează și controlează funcționarea Beam Launcher. Conține panourile de control, afișajele și echipamentele de comunicare necesare.
• Sistem de alimentare: Beam Launcher este alimentat de un sistem electric sau hidraulic. Aceasta include motoare, pompe și alte componente pentru a conduce mișcarea lansatorului.
• Caracteristici de siguranță: mecanisme de protecție la suprasarcină, sisteme de frânare de urgență și alte caracteristici de siguranță pentru a asigura siguranța personalului și a echipamentului în timpul funcționării.
• Sistem de control: Sisteme de control computerizate care permit operatorului să gestioneze și să coordoneze mișcările Beam Launcher, inclusiv ridicarea, transportul și plasarea segmentelor prefabricate.

Utilizarea unui dispozitiv de lansare a grinzilor de ridicare a podurilor oferă mai multe avantaje în construcția de poduri, viaducte și autostrăzi înalte. Aceste avantaje contribuie la creșterea eficienței, siguranței și rentabilității în procesul general de construcție. Iată câteva avantaje cheie:

• Viteză și eficiență: Beam Launchers accelerează semnificativ procesul de construcție a podului, permițând plasarea simultană a mai multor segmente prefabricate. Acest lucru duce la finalizarea mai rapidă a proiectului în comparație cu metodele tradiționale de construcție.
• Timp redus de construcție: Capacitatea de a ridica și plasa segmente de pod prefabricate cu precizie reduce timpul necesar pentru asamblare, minimizând întreruperile de trafic și îmbunătățind termenele generale ale proiectului.
• Siguranță sporită: dispozitivele de lansare a fasciculelor sporesc siguranța reducând la minimum nevoia personalului de a lucra la înălțime sau în imediata apropiere a operațiunilor de ridicare grele. Sistemele de control automate și computerizate contribuie în continuare la procesele de construcție sigure și controlate.
• Precizie și acuratețe: Beam Launchers sunt echipate cu sisteme de control avansate care asigură poziționarea și alinierea precisă a segmentelor prefabricate, ceea ce duce la o precizie îmbunătățită în construcția suprastructurii podului.
• Versatilitate: Aceste mașini sunt adaptabile la diferite configurații de poduri, inclusiv deschideri drepte, curbe și înclinări sau coborâri graduale. Acestea pot fi personalizate pentru a se adapta la diferite lățimi de pod și capacități de încărcare.
• Economii de costuri: În timp ce investiția inițială într-un Beam Launcher este semnificativă, costul total al construcției podului poate fi redus datorită timpilor de construcție mai rapidi, cerințelor mai mici de muncă și eficienței sporite în utilizarea materialelor.
• Impact minim asupra mediului: Unele lansatoare Beam sunt proiectate cu funcții pentru a minimiza impactul asupra mediului, cum ar fi niveluri reduse de zgomot și componente eficiente din punct de vedere energetic.
• Calitate constantă: Mediul controlat al producției de segmente prefabricate asigură o calitate constantă, iar utilizarea unui Beam Launcher ajută la menținerea acestei calități în timpul procesului de asamblare.
• Adaptabilitate la site-uri provocatoare: Beam Launchers pot fi folosite pe diferite terenuri și șantiere de construcții provocatoare, oferind flexibilitate în aplicarea lor.
• Utilizarea optimizată a resurselor: Natura controlată și automatizată a Beam Launchers ajută la optimizarea utilizării materialelor de construcție, reducând deșeurile și sporind eficiența resurselor.

Lansatoarele de grinzi de ridicare a podurilor găsesc aplicație în diferite proiecte de construcție care implică asamblarea suprastructurilor de poduri. Aceste mașini specializate sunt deosebit de potrivite pentru proiectele în care segmentele prefabricate din beton sunt folosite pentru a construi traveele podului.

• Autostrăzi înalte: Dispozitivele de lansare a grinzilor sunt utilizate frecvent în construcția de autostrăzi înălțate unde este necesară asamblarea segmentelor prefabricate pentru a crea drumuri înalte.
• Construcția podului: Aplicația principală este în construcția de poduri, unde lansatorul este utilizat pentru a ridica, transporta și plasa segmente de pod prefabricate pentru a forma suprastructura podului.
• Viaducte: Viaductele, care sunt structuri ridicate lungi, care constau adesea dintr-o serie de travee, beneficiază de utilizarea dispozitivelor de lansare a grinzilor pentru amplasarea eficientă a segmentelor prefabricate.
• Pasajele aeriene și trecerile aeriene: Beam Launchers sunt utilizați în construcția de pasaje suprateranale și de trecere, în special în zonele urbane unde sunt necesare drumuri înalte pentru a naviga prin intersecții sau zone aglomerate.
• Pasajele de cale ferată: În construcția de căi ferate, Beam Launchers pot fi utilizate pentru a asambla pasaje și poduri, permițând instalarea eficientă și rapidă a segmentelor prefabricate.
• Schimburile: Construcția unor noduri complexe care implică crearea de structuri ridicate poate beneficia de viteza și precizia oferite de Beam Launchers.
• Înlocuire rapidă a podului: Beam Launchers pot fi utilizate în proiecte de înlocuire rapidă a podurilor în care scopul este de a minimiza timpul de nefuncționare al rutelor de transport existente prin instalarea rapidă a segmentelor prefabricate.
• Poduri curbate: Beam Launchers sunt adaptabile la diferite configurații de poduri, inclusiv poduri curbate, făcându-le potrivite pentru proiecte cu geometrii non-standard.
• Poduri cu deschidere lungă: Pentru construcția de poduri cu deschidere lungă, unde deschiderile pot fi deosebit de mari, Beam Launchers oferă o metodă de asamblare eficientă și rentabilă.
• Reparații de urgență: În cazurile în care un pod sau un viaduct necesită reparații sau înlocuiri de urgență, Beam Launchers poate accelera procesul, reducând impactul asupra rețelelor de transport.
• Proiecte de infrastructură urbană: În zonele urbane dens populate, unde constrângerile de spațiu și nevoia de perturbare minimă a traficului sunt critice, Beam Launchers oferă o soluție eficientă pentru construcția de poduri.

Procedura de producție a unui lansator de grinzi de ridicare a podului implică mai multe etape, de la proiectare și producție până la asamblare și testare. Deși pașii specifici pot varia în funcție de producător și de tipul de lansator produs, iată o prezentare generală a procedurii de producție:

• Proiectare și Inginerie: Procesul începe cu faza de proiectare și inginerie. Inginerii creează planuri și specificații detaliate pentru Lansatorul de grinzi de montare a podului pe baza cerințelor proiectului, capacităților de încărcare și alți factori.
• Selectia materialelor: Odată ce proiectul este finalizat, materialele adecvate sunt selectate pe baza unor factori precum rezistența, durabilitatea și greutatea. Materialele comune includ oțel de înaltă rezistență pentru structura principală și componente.
• Fabricarea componentelor: Fabricarea implică tăierea, modelarea și formarea diferitelor componente ale Beam Launcher în conformitate cu specificațiile de proiectare. Aceasta include grinda principală, picioarele portalului, căruciorul, mecanismele de ridicare și alte elemente structurale.
• Sudare si Asamblare: Componentele sunt sudate împreună pentru a crea structura principală a Beam Launcher. Sudarea de precizie este crucială pentru a asigura integritatea structurală și stabilitatea lansatorului.
• Tratament de suprafață: Structura asamblată este supusă unor procese de tratare a suprafeței, precum sablare și vopsire, pentru a proteja împotriva coroziunii și pentru a asigura un finisaj durabil.
• Instalarea Mecanismelor de Ridicare: Mecanismele de ridicare, care pot include palanuri, macarale sau alte dispozitive, sunt instalate pe cărucior. Aceste mecanisme sunt critice pentru ridicarea și transportul segmentelor de pod prefabricate.
• Integrarea sistemelor de control: Sistemele de control computerizate sunt integrate în Beam Launcher pentru a facilita poziționarea precisă, controlul mișcării și automatizarea. Aceasta include instalarea de senzori, actuatoare și un panou de control în cabina operatorului.
• Testare și control al calității: Beam Launcher asamblat este supus unor teste riguroase pentru a se asigura că toate componentele funcționează așa cum sunt proiectate. Aceasta include testarea sarcinii, testarea mișcării și verificările caracteristicilor de siguranță. Măsurile de control al calității sunt implementate pentru a respecta standardele și reglementările din industrie.
• Asamblarea finala: Lansatorul este complet asamblat și sunt adăugate orice componente suplimentare, cum ar fi contragreutăți, controale de mediu și caracteristici de siguranță.
• Documentare și conformitate: Se întocmește documentația, inclusiv manuale de utilizare, ghiduri de siguranță și certificate de conformitate. Beam Launcher trebuie să respecte standardele relevante de siguranță și reglementare.
• Transport si Instalare: Dacă Beam Launcher este proiectat pentru a fi transportabil, este pregătit pentru transport la șantier. La fața locului, lansatorul este instalat și pregătit pentru funcționare.
