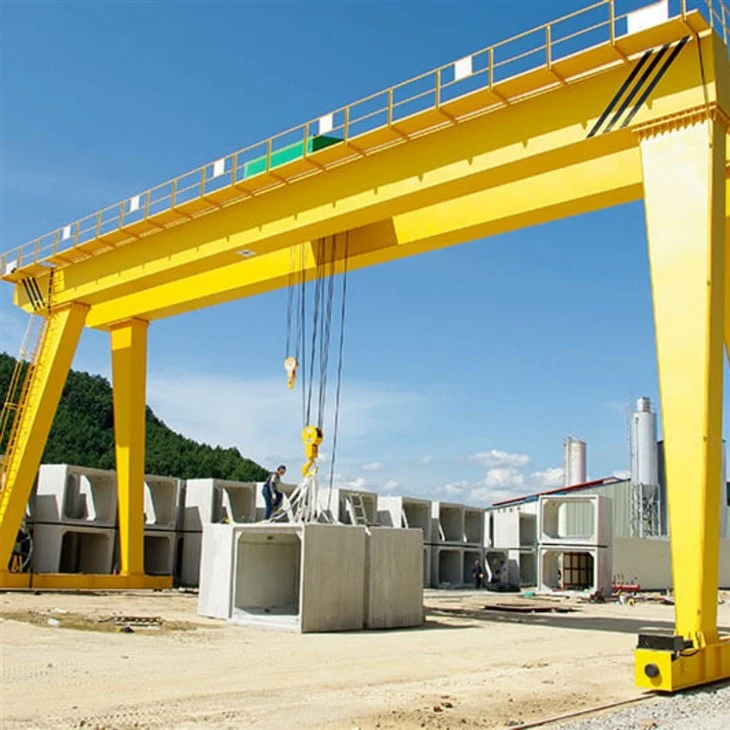

Macara portal cu două grinzi cu control în cabină

TheMacara portal cu două grinzi cu control cabinăeste o soluție de ridicare pentru sarcini grele, concepută pentru manipularea precisă și eficientă a materialelor în medii de lucru în aer liber și în medii de-întinderi mari. Echipat cu două grinzi principale și o cabină pentru operator montată pe structura macaralei, acest tip de macara tip portal oferă stabilitate excelentă, capacitate mare de ridicare și vizibilitate operațională superioară.

Spre deosebire de sistemele-comandate de la distanță sau operate-la sol,controlul cabineipermite operatorului să supravegheze direct operațiunile de ridicare, deplasare și poziționare dintr-un punct de vedere ridicat, asigurând siguranță și precizie sporite-în special atunci când manipulează sarcini grele sau supradimensionate.

Caracteristici cheie

Structura cu grinda dubla:Oferă capacitate de încărcare-înaltă și rigiditate îmbunătățită pentru aplicații grele-

Sistem de control al cabinei:Cabină pentru operator proiectată ergonomic, cu vizibilitate largă, panouri de control și dispozitive de siguranță

Funcționare lină și stabilă:Ideal pentru ridicarea și poziționarea precisă a materialelor mari

Adaptabilitate în aer liber:Proiectat pentru a rezista la condiții meteorologice dure, cu componente rezistente la coroziune-

Design personalizabil:Spațiul, înălțimea de ridicare, viteza și poziția cabinei pot fi adaptate cerințelor proiectului

Aplicații tipice

Fabrici de oțel și șantiere de fabricare a metalelor

Șantiere navale și porturi

Proiecte de construcție de poduri și căi ferate

Curți prefabricate din beton

Zone de producție și depozitare a echipamentelor grele

Rezumat

TheMacara portal cu două grinzi cu control cabinăeste o alegere optimă pentru proiectele care necesităcapacitate mare de ridicare, funcționare continuă și control precis. Structura sa robustă, combinată cu supravegherea directă a operatorului, îl fac o soluție fiabilă și eficientă pentru mediile industriale solicitante.

Capacitate nominală de încărcare: 5 tone, 10 tone, 100 tone, personalizat, 16/3,2 tone, 20/5 tone, 32/5 tone, 50/10 tone

Max. Înălțime de ridicare: 40 m, personalizată

Spațiu: 35 m sau cerințele clienților

Garantie: 1 an

Greutate (KG): 20000 kg

Componente de bază: PLC, motor, rulment, cutie de viteze, motor, recipient sub presiune, angrenaj, pompă

Mod de control: cabină, telecomandă fără fir sau personalizat

1. Grinzi principale duble

Structură de oțel sudată de tip cutie-

Oferă rezistență, rigiditate și capacitate de încărcare{0}}înaltă

Proiectat pentru deschideri lungi și operațiuni de ridicare{0}}grele

1. Grinda principală a unei macarale portal industrial este o grindă orizontală care se întinde pe distanța dintre două șine sau șine paralele. Este de obicei fabricat din oțel și servește ca componentă structurală principală a macaralei, oferind suport pentru mecanismul de ridicare, cărucior și sarcină.

2. Faza principală este proiectată pentru a rezista greutății și forțelor generate de operațiunile macaralei, inclusiv ridicarea, deplasarea și coborârea sarcinilor grele. De asemenea, este responsabil pentru menținerea stabilității și echilibrului macaralei în timpul funcționării.

3.Faza principală poate fi fixă ​​sau reglabilă, în funcție de nevoile specifice ale aplicației. Grinzile fixe sunt setate la o înălțime specifică și nu pot fi ajustate, în timp ce grinzile reglabile pot fi ridicate sau coborâte pentru a se adapta la diferite înălțimi de încărcare și cerințe de spațiu liber.

4. În general, fasciculul principal este o componentă critică a unei macarale portal industrial, oferind rezistența și stabilitatea necesare pentru a face față sarcinilor grele în siguranță și eficient.

Picioare de portal

Picioare rigide de tip A-sau U-

Transferați sarcinile de la grinzi pe șinele de la sol

Asigurați stabilitatea generală a macaralei și rezistența la vânt

.

Mecanism de ridicare (crab / cărucior)

Include motor electric, cutie de viteze, tambur, cablu și cârlig

Montat pe grinzile duble pentru deplasare transversală

Asigură ridicarea și coborârea lină a sarcinilor grele

Sistemul de ridicare al unei macarale portal industrial este responsabil pentru ridicarea, coborârea și transportul sarcinilor grele. De obicei, constă din mai multe componente care lucrează împreună pentru a oferi un mecanism de ridicare fiabil și eficient.

Componentele principale ale sistemului de ridicare includ: Motor de ridicare: Motorul de ridicare este sursa de energie pentru sistemul de ridicare. Acesta generează cuplul necesar pentru ridicarea și coborârea sarcinii. Capacitatea motorului este determinată de capacitatea de ridicare a macaralei și de ciclul de funcționare.

Tambur(e) de palan sau ansamblu scripe: Tamburul de palan sau ansamblul scripetă este conectat la motorul palanului printr-o cutie de viteze reductoră. Pe măsură ce motorul se rotește, acesta rotește tamburul sau mișcă snopii, care la rândul lor ridică sau coboară cablurile sau lanțurile.

3.În rezumat, sistemul de ridicare al unei macarale portal industrial este o componentă complexă, dar esențială, care permite macaralei să își îndeplinească funcția principală: ridicarea și deplasarea sarcinilor grele în siguranță și eficient.

3.Sfârșittransport

1. Căruciorul de capăt al unei macarale portal industrial este o componentă critică care conectează macaraua de grinda pistei sau șina pe care se deplasează.

2. Iată caracteristicile și funcțiile cheie ale căruciorului final:

Structură și funcționalitate

Role sau roți: căruciorul de capăt are de obicei mai multe role sau roți care circulă de-a lungul vârfului grinzii sau șinei pistei. Acestea sunt proiectate pentru a minimiza frecarea și pentru a permite o mișcare lină a macaralei.

Rulmenți și axe: Pentru a susține greutatea și mișcarea, rolele sau roțile sunt montate pe osii cu rulmenți care asigură că se pot roti liber fără uzură excesivă.

Mecanism de blocare: Unele cărucioare de capăt pot include mecanisme de blocare care pot asigura macaraua într-o poziție fixă ​​atunci când nu este utilizată sau în timpul întreținerii.

Mecanisme de reglare: pot exista mecanisme de reglare pentru a-ajusta fin alinierea și pentru a se asigura că macaraua se mișcă drept de-a lungul grinzii pistei fără abateri.

3. Căruciorul de capăt este vital pentru funcționarea stabilă și fiabilă a macaralei tip portal. Acesta asigură că macaraua se poate deplasa lin și eficient de-a lungul grinzii pistei, îndeplinindu-și cu precizie funcțiile de ridicare și transport. Întreținerea și inspecția corespunzătoare a căruciorului de capăt sunt cruciale pentru a preveni problemele care ar putea afecta performanța macaralei sau pot duce la pericole de siguranță.

4. Mecanism de deplasare cu macara

Unități de cursă lungă instalate pe picioarele portalului

Se compune din motoare, reductoare, roți și frâne

Permite macaralei să se deplaseze de-a lungul șinelor de la sol

1. Mecanismul de deplasare al macaralei al unei macarale portal industrial este responsabil pentru deplasarea orizontală a macaralei de-a lungul grinzilor sau șinelor sale de rulare. Acest mecanism permite macaralei să transporte încărcături pe o suprafață mai mare, făcând-o extrem de utilă în depozite, șantiere navale și alte medii industriale în care articolele grele trebuie să fie mutate pe o întindere largă.

2. Iată componentele și caracteristicile cheie ale mecanismului de deplasare a macaralei:

Componentele mecanismului de deplasare

Unități de acționare (unități de tracțiune): Acestea sunt de obicei motoare electrice care oferă puterea de a deplasa macaraua. Numărul de unități de acționare poate varia în funcție de dimensiunea și capacitatea macaralei; unele macarale pot avea mai multe motoare pentru fiecare parte pentru a distribui sarcina.

Cutii de viteze: Cutiile de viteze sunt folosite pentru a reduce viteza mare a motorului la o viteză mai mică, potrivită pentru deplasarea macaralei. De asemenea, cresc puterea de torsiune, care este necesară pentru a deplasa macaraua și sarcina acesteia.

Roți sau role: roțile mari sau rolele sunt montate pe osii și sunt antrenate de motor prin cutia de viteze. Aceste roți sau role se deplasează pe partea superioară a grinzilor sau șinelor pistei și sunt cruciale pentru o mișcare stabilă.

3. Mecanismul de deplasare este una dintre cele mai critice componente ale unei macarale portal industrial, deoarece determină mobilitatea și gama de operare a macaralei. Întreținerea corespunzătoare și inspecțiile regulate sunt cruciale pentru a se asigura că mecanismul de deplasare funcționează fără probleme și în siguranță. Orice problemă cu acest mecanism poate avea un impact semnificativ asupra performanței și siguranței macaralei, ceea ce face vitală soluționarea promptă a oricăror probleme.

5.Mecanism de deplasare a căruciorului

1. Mecanismul de deplasare cu cărucior al unei macarale tip portal industrial este responsabil pentru deplasarea orizontală a palanului sau a mecanismului de ridicare de-a lungul grinzii principale sau porticului macaralei. Acest lucru permite macaralei să poziționeze sarcina cu precizie în direcția transversală.

2. Mecanismul de deplasare a căruciorului este format din mai multe componente cheie:

Componentele mecanismului de deplasare a căruciorului

Unitatea de antrenare: De obicei un motor electric, unitatea de antrenare furnizează puterea de a deplasa căruciorul. Dimensiunea și capacitatea motorului depind de capacitatea de ridicare a macaralei și de viteza necesară a căruciorului.

Cutie de viteze: Cutia de viteze reduce viteza mare a ieșirii motorului la o viteză mai mică, potrivită pentru deplasarea căruciorului. De asemenea, crește cuplul, care este necesar pentru a muta mecanismul de ridicare și orice sarcină atașată.

Roți sau role: căruciorul circulă pe roți sau role care sunt montate pe osii. Aceste roți sau role se deplasează de-a lungul flanșelor sau șinelor de pe grinda principală, permițând căruciorului să se miște înainte și înapoi.

Sistem de frânare: Un sistem de frânare este integrat în cărucior pentru a-i controla mișcarea și pentru a-l menține în poziție atunci când este necesar. Aceasta poate fi o frână mecanică, o frână electromecanică sau un sistem de frânare dinamic.

3. Mecanismul de deplasare al căruciorului este crucial pentru poziționarea precisă a încărcăturii în direcția transversală. Acesta permite macaralei să plaseze sarcinile cu precizie în diferite puncte de-a lungul lungimii portalului. Întreținerea corespunzătoare și inspecțiile regulate sunt esențiale pentru a se asigura că mecanismul căruciorului funcționează fără probleme și în siguranță. Orice problemă cu acest mecanism poate afecta semnificativ eficiența operațională și siguranța macaralei, ceea ce face vitală soluționarea promptă a oricăror probleme.

6.Roata macaralei

1.Roata macaralei unei macarale industriale este o componentă critică care permite macaralei să se deplaseze de-a lungul grinzilor sau șinelor sale de rulare. Aceste roți sunt proiectate pentru a susține greutatea macaralei, sarcina acesteia și orice forțe dinamice suplimentare generate în timpul funcționării.

2. Iată care sunt caracteristicile și funcțiile cheie ale roților macaralei:

Caracteristici ale roților de macara

Material: roțile macaralei sunt de obicei fabricate din materiale-de înaltă rezistență, cum ar fi oțel sau fontă, pentru a se asigura că pot rezista la sarcinile și solicitările grele implicate în operațiunile de ridicare.

Dimensiunea și configurația: Mărimea roților variază în funcție de capacitatea și designul macaralei. Ele pot fi mai mari pentru macaralele mai grele pentru a distribui sarcina mai uniform. Numărul de roți pe axă și numărul de osii pe macara pot varia, de asemenea, în funcție de cerințele de proiectare.

3.Roțile macaralei joacă un rol vital în mobilitatea și stabilitatea macaralelor industriale. Aceștia sunt responsabili pentru transferul greutății macaralei și sarcinii acesteia către grinzile sau șinele pistei, permițând în același timp o deplasare lină. Durabilitatea și eficiența mișcării macaralei depind în mare măsură de calitatea și starea acestor roți.

4. Întreținerea corectă a roților macaralei, inclusiv inspecții regulate și înlocuirea la timp a componentelor uzate, este crucială pentru funcționarea sigură și fiabilă a macaralei. Neglijarea întreținerii roților poate duce la creșterea timpului de nefuncționare, la reducerea eficienței și la potențiale pericole de siguranță.

7. Cârlig de macara

1. Cârligul macaralei unei macarale industriale este o componentă critică care permite macaralei să ridice și să miște diverse sarcini. Cârligul este punctul de contact dintre mecanismul de ridicare al macaralei și sarcină, ceea ce îl face o interfață crucială pentru operațiuni sigure și eficiente.

2. Iată caracteristicile și funcțiile cheie ale cârligelor macaralei:

Caracteristicile cârligelor macaralei

Material: cârligele macaralei sunt de obicei fabricate din oțel-de înaltă rezistență sau oțel aliat pentru a se asigura că pot rezista la sarcinile grele implicate în operațiunile de ridicare. Materialul este ales pentru durabilitate și rezistență la uzură

Design: Designul cârligului include o deschidere în partea de sus, unde se atașează la cablul de ridicare, lanțul sau alt dispozitiv de ridicare. Partea inferioară a cârligului are o formă curbată care îi permite să se cupleze în siguranță cu punctele de ridicare ale încărcăturii.

Încuietoare de siguranță: multe cârlige sunt echipate cu un zăvor de siguranță sau mecanism de blocare pentru a preveni alunecarea accidentală a încărcăturii. Acest zăvor trebuie deschis manual pentru a elibera sarcina în locul dorit.

Capacitate de încărcare: Fiecare cârlig este evaluat pentru sarcini maxime specifice și este esențial să utilizați cârlige care sunt evaluate pentru sarcinile prevăzute pentru a asigura siguranța și conformitatea cu reglementările.

Motor

Motorul unei macarale portal industrial este o componentă critică care asigură puterea necesară pentru ridicarea și mutarea sarcinilor. Motoarele din macaralele tip portal sunt de obicei electrice și pot fi clasificate în două tipuri principale în funcție de funcția lor: motorul de ridicare și motorul de deplasare (sau de traversare).

Motorul de ridicare este responsabil pentru ridicarea și coborârea cârligului sau mânerului care se cuplează cu sarcina. Funcția principală a acestui motor este de a controla mișcarea verticală a mecanismului de încărcare al macaralei.

Motoarele macaralei sunt puterea macaralelor industriale, furnizând energia necesară atât pentru operațiunile de ridicare, cât și pentru deplasare. Performanța, fiabilitatea și siguranța macaralei depind în mare măsură de eficiența și durabilitatea motoarelor. Selecția corectă, întreținerea și inspecțiile regulate ale acestor motoare sunt cruciale pentru a asigura funcționarea fără probleme și în siguranță a macaralei. Orice problemă cu motoarele poate duce la ineficiențe operaționale, la creșterea timpului de nefuncționare și la potențiale riscuri de siguranță, făcând esențială atenția promptă la problemele cu motor.

.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

1.Macaralele portal industriale sunt echipate cu un sistem de alarmă sonoră și luminoasă și întrerupătoare de limită pentru a spori siguranța și eficiența operațională. Aceste componente joacă un rol crucial în prevenirea accidentelor și asigurarea faptului că macaraua funcționează în limitele parametrilor desemnați.

2.Sistem de alarmă cu sunet și lumină

Sistemul de alarmă sonoră și luminoasă este conceput pentru a alerta personalul din vecinătatea macaralei despre starea de funcționare a acesteia. Acest sistem este deosebit de important în mediile în care macaraua funcționează în imediata apropiere a lucrătorilor sau unde vizibilitatea este limitată.

3. Întrerupătoare de limită

Întrerupătoarele de limită sunt dispozitive electronice care servesc ca caracteristici critice de siguranță la macaralele industriale. Acestea detectează poziția macaralei sau a componentelor acesteia și întrerup alimentarea atunci când macaraua își atinge limitele de funcționare, prevenind potențialele accidente și daune.

4. Atât sistemul de alarmă sonoră și luminoasă, cât și întrerupătoarele de limită sunt parte integrantă a funcționării în siguranță a macaralelor industriale. Sistemul de alarmă asigură că personalul este conștient de mișcările și starea operațională a macaralei, reducând riscul de coliziuni sau alte pericole. Întrerupătoarele de limitare, pe de altă parte, automatizează siguranța împiedicând fizic macaraua să funcționeze dincolo de limitele de proiectare. Împreună, aceste sisteme contribuie la un loc de muncă mai sigur și protejează atât echipamentul macaralei, cât și personalul care lucrează în jurul acestuia. Întreținerea corespunzătoare și testarea regulată a acestor sisteme sunt esențiale pentru a ne asigura că funcționează în mod fiabil și eficient.

10.Dispozitive de siguranță

Dispozitive de protecție la suprasarcină

Dispozitivele de protecție la suprasarcină sunt proiectate pentru a preveni funcționarea macaralei peste limitele de sarcină de lucru sigure. Aceste dispozitive monitorizează sarcina care este ridicată și fie vor trimite o alertă, fie vor opri macaraua dacă sarcina depășește limita specificată. Acest lucru este crucial pentru prevenirea deteriorării structurale a macaralei și evitarea accidentelor care pot apărea din cauza supraîncărcării.

Întrerupătoare de limită

După cum sa menționat mai devreme, întrerupătoarele de limită opresc automat macaraua atunci când se apropie de sfârșitul intervalului de deplasare sau când oricare dintre componentele sale își ating limitele de funcționare. Aceste comutatoare sunt esențiale pentru prevenirea depășirii limitelor fizice ale macaralei, ceea ce ar putea duce la deteriorarea structurii sau la coliziunea cu obstacole.

Dispozitive anti-coliziune

Dispozitivele anti-coliziuni sunt deosebit de importante în mediile în care funcționează mai multe macarale în imediata apropiere sau unde există trafic la sol semnificativ. Aceste dispozitive folosesc senzori, camere sau alte tehnologii pentru a detecta prezența altor obiecte pe traseul macaralei și fie pentru a alerta operatorul, fie pentru a opri automat mișcarea macaralei pentru a preveni o coliziune.

Butoane de oprire de urgență

Butoanele de oprire de urgență sunt comenzi actionate manual care permit operatorului de macara sau oricărui personal autorizat să oprească imediat toate operațiunile macaralei în caz de urgență. Aceste butoane sunt plasate strategic la îndemâna operatorului și sunt adesea roșii și foarte vizibile.

Sisteme de franare

Sistemele de frânare ale macaralelor industriale sunt proiectate pentru a menține sarcina în siguranță atunci când nu este în mișcare și pentru a asigura oprirea controlată în timpul operațiunilor. Aceste frâne pot fi mecanice, electrice sau o combinație a ambelor și sunt esențiale pentru prevenirea mișcărilor neașteptate ale sarcinii care ar putea duce la accidente.

Indicatori de nivel

Indicatorii de nivelare sunt utilizați pentru a se asigura că macaraua este orizontală în timpul funcționării, în special atunci când se ridică sarcini precise sau delicate. Ridicarea neuniformă poate determina deplasarea sarcinilor, ceea ce poate duce la pierderea controlului și la accidente. Acești indicatori ajută operatorii să mențină echilibrul și stabilitatea macaralei.

Indicatori de sarcină de lucru în siguranță

Indicatorii de sarcină de lucru sigure marchează clar capacitatea maximă de încărcare sigură a macaralei. Aceste informații sunt vitale pentru operatori pentru a se asigura că macaraua nu este supraîncărcată și funcționează conform specificațiilor sale de proiectare.

11.Mod de control

1.Control manual

Intervenție directă: operatorul de macara controlează direct mișcările de ridicare și deplasare ale macaralei folosind roți de mână, pârghii sau butoane. Acest mod necesită operatori calificați care pot sincroniza manual mișcările pentru a obține poziționarea dorită a încărcăturii.

Mecanisme simple: sistemele de control manual sunt, în general, mai simple în proiectare și pot fi mai puțin predispuse la defecțiuni complexe.

Precizie limitată: Precizia mișcărilor macaralei este limitată la abilitățile și experiența operatorului.

2.Control semi-automat

Operare asistată: operatorul de macara folosește dispozitive de control, cum ar fi joystick-uri sau comutatoare cu palete, pentru a comanda macaraua, dar sistemul include funcții automate care ajută la controlul vitezei și a sincronizării.

Siguranță îmbunătățită: sistemele semi-automate includ adesea funcții de siguranță, cum ar fi opriri automate la limitele de încărcare sau limitele de deplasare.

Eficiență îmbunătățită: Aceste sisteme pot îmbunătăți eficiența operațională prin reducerea nevoii de operatori cu înaltă calificare.

3. Control complet automat

Controler logic programabil (PLC): Operațiunile macaralei sunt guvernate de un PLC, care poate fi programat pentru a efectua automat secvențe specifice de operații.

Control precis: Sistemele complet automate oferă un control precis asupra mișcărilor macaralei, permițând executarea consecventă a manevrelor complexe.

Eroare umană redusă: Sistemele automate reduc potențialul de eroare umană, sporind siguranța și fiabilitatea.

Operare de la distanță: În unele cazuri, macaralele complet automate pot fi operate de la distanță, îndepărtând operatorul din mediile potențial periculoase.

4.Comandă radio

Funcționare fără fir: operatorul de macara folosește transmițătoare radio pentru a controla macaraua de la distanță, ceea ce poate fi deosebit de util în mediile în care contactul vizual cu macaraua este limitat.

Flexibilitate sporită: Controlul radio permite operatorilor să se deplaseze liber în zona de lucru, păstrând controlul macaralei.

Considerații de siguranță: Trebuie să existe măsuri adecvate de gestionare a frecvenței și de securitate pentru a preveni interferența sau funcționarea neautorizată a macaralei.

5.Controlul computerului

Sisteme avansate: Unele macarale tip portal pot folosi sisteme informatice care integrează caracteristici avansate, cum ar fi viziunea artificială, inteligența artificială și analiza datelor pentru a optimiza operațiunile.

Colectarea datelor: macaralele-controlate de computer pot colecta date operaționale, care pot fi utilizate pentru planificarea întreținerii și optimizarea operațională.

Opțiuni de interfață: Operatorii pot interacționa cu macaraua prin ecrane tactile sau alte interfețe avansate, oferind feedback detaliat și opțiuni de control.

12.Schiță

TheMacara portal cu două grinzi cu control cabinăoferă performanțe și fiabilitate remarcabile pentru manipularea materialelor grele-. Avantajele sale cheie includ:

1. Capacitate mare de încărcare

Structura cu două grinzi oferă rezistență și rigiditate superioare

Capabil să ridice sarcini medii până la ultra-grele cu deschideri mari

2. Funcționare stabilă și lină

Distribuția uniformă a sarcinii pe două grinzi reduce vibrațiile și balansul

Asigură poziționarea precisă a materialelor grele

3. Vizibilitate excelentă a operatorului

Cabina înălțată oferă un câmp vizual larg și clar

Îmbunătățește precizia ridicării și siguranța operațională

4. Control confortabil și ergonomic

Cabina închisă protejează operatorul de vânt, praf, ploaie și căldură

Scaunele, joystick-urile și panourile de control ergonomice reduc oboseala operatorului

5. Eficiență ridicată de lucru

Controlul cabinei permite un răspuns rapid și o coordonare precisă a mișcărilor

Potrivit pentru operațiuni continue și de{0}}înaltă frecvență

6. Performanță îmbunătățită de siguranță

Echipat cu protecție la suprasarcină, întrerupătoare de limită, oprire de urgență și sisteme de alarmă de vânt

Reduce riscurile de accident și asigură funcționarea în siguranță

7. Adaptabilitate puternică în aer liber

Tratament anti-coroziune și design rezistent-la intemperii

Funcționare fiabilă în medii dure exterioare

8. Design personalizabil

Capacitatea de ridicare, deschiderea, înălțimea de ridicare, poziția cabinei și sistemul de control pot fi personalizate

Îndeplinește diferite cerințe ale proiectului și ale șantierului

TheMacara portal cu două grinzi cu control cabinăeste utilizat pe scară largă în operațiunile grele-și-de manipulare a materialelor la scară mare, în special acolo unde sunt necesare un control precis și standarde înalte de siguranță.

1. Șantiere navale și porturi

Ridicarea și asamblarea componentelor navei

Manipularea structurilor din oțel, motoarelor și echipamentelor mari

2. Construcția de poduri și infrastructură

Montarea grinzilor și segmentelor de pod

Manipularea grinzilor și plăcilor din beton prefabricat

3. Fabrici de oțel și industrii metalice

Încărcarea, descărcarea și transportul bobinelor, plăcilor și profilelor de oțel

Sprijinirea operațiunilor de producție și depozitare

4. Curți prefabricate din beton

Ridicarea și transferul grinzilor, stâlpilor și panourilor prefabricate

Potrivit pentru sarcini de ridicat-de mare capacitate și repetitive

5. Centrale electrice și proiecte energetice

Instalarea și întreținerea turbinelor, generatoarelor și transformatoarelor

Manipularea echipamentelor de mare putere în instalațiile exterioare

6. Fabricarea de mașini grele

Asamblarea și deplasarea mașinilor mari și echipamentelor industriale

Sprijinirea proceselor de fabricație și testare

7. Curți logistice și zone de depozitare

Manipularea mărfurilor supradimensionate și a materialelor grele

Îmbunătățirea eficienței de încărcare și descărcare

1. Proiectare și Inginerie

Inginerie detaliată: Elaborați desene și specificații tehnice detaliate, inclusiv grinda principală, palanul, căruciorul, cărucioarele de capăt și alte componente.

Simulare și modelare: utilizați-design asistat de computer (CAD) și instrumente de simulare pentru a modela performanța macaralei și pentru a optimiza designul acesteia.

2. Selectarea materialului

Specificații materiale: selectați materiale-de înaltă calitate care îndeplinesc cerințele de rezistență, durabilitate și rezistență la căldură. Materialele comune includ oțel-de înaltă rezistență, aliaje și acoperiri specializate.

Achiziții: Achiziționați materiale de la furnizori aprobați, asigurându-vă că îndeplinesc standardele necesare de calitate și certificare.

3. Fabricarea componentelor

Tăiere și modelare: Tăiați și modelați materiile prime în componentele necesare, cum ar fi grinzi, stâlpi și console. Acest lucru poate implica procese precum tăierea cu plasmă, tăierea cu laser și prelucrarea prin prelucrare.Sudare și asamblare: sudați componentele împreună pentru a forma elementele structurale ale macaralei. Aceasta include sudarea grinzii principale, a cărucioarelor de capăt și a altor piese portante-sarcină.

4. Asamblare

Sub-ansamblu: asamblați componentele individuale, cum ar fi sistemul de ridicare, căruciorul și cărucioarele de capăt, în sub-ansambluri. Aceasta implică montarea pieselor împreună și asigurarea unei alinieri adecvate. Ansamblu principal: combinați sub-ansambluri pentru a construi structura completă a macaralei. Aceasta include montarea palanului și căruciorului pe fasciculul principal, atașarea cărucioarelor de capăt și instalarea sistemelor de control.

5. Integrarea sistemelor

Sisteme electrice: Instalați componente electrice, inclusiv motoare, panouri de control, cablare și senzori. Asigurați-vă că sistemele electrice ale macaralei sunt integrate și testate corespunzător.

Sisteme de control: Implementați și configurați sisteme de control, cum ar fi controlere logice programabile (PLC-uri), comenzi la distanță și dispozitive de siguranță. Verificați dacă sistemele de control funcționează corect și sunt calibrate.

6. Testare și asigurare a calității

Teste pre-operaționale: efectuați teste pre-operaționale pentru a verifica funcționalitatea macaralei, inclusiv testarea sarcinii, testarea operațională a mecanismelor de ridicare și de deplasare și verificări ale sistemului de control.

Testare de siguranță: verificați dacă funcțiile de siguranță, cum ar fi întrerupătoarele de limită, alarmele și opririle de urgență, funcționează corect și respectă standardele de siguranță.

Inspecție: Efectuați o inspecție detaliată a structurii și componentelor macaralei pentru a asigura conformitatea cu specificațiile de proiectare și standardele de calitate.

7. Ajustări finale și calibrare

Reglaj fin-: faceți toate ajustările necesare pentru a optimiza performanța macaralei și pentru a asigura o funcționare fără probleme. Aceasta poate include calibrarea senzorilor, reglarea comenzilor și reglarea-fină a sistemului de ridicare.

Documentație: Pregătiți și revizuiți documentația, inclusiv manuale de operare, ghiduri de întreținere și instrucțiuni de siguranță.

8. Livrare și instalare

Transport: Aranjați transportul macaralei la locul de instalare, asigurându-vă că este manipulată și expediată în siguranță pentru a preveni deteriorarea.

Instalare: Supravegheați instalarea macaralei la instalația clientului, inclusiv asamblarea, alinierea și conectarea la sursele de alimentare și sistemele de control.

Instruire: Oferiți instruire operatorilor și personalului de întreținere pentru a se asigura că sunt familiarizați cu procedurile de funcționare și siguranță ale macaralei.

9. Punerea în funcțiune și predarea

Punerea în funcțiune: efectuați teste finale de punere în funcțiune pentru a verifica dacă macaraua funcționează corect în condiții reale-și îndeplinește specificațiile de performanță.

Predare: Predați oficial macaraua clientului, furnizând toată documentația necesară, inclusiv certificate de conformitate, informații despre garanție și programe de întreținere.

Inspecția materialelor

Inspecția calității: inspecția strictă a calității este efectuată asupra materiilor prime achiziționate pentru a se asigura că acestea îndeplinesc cerințele de proiectare și standardele naționale.

Depozitarea materialelor: Materialele calificate sunt depozitate conform clasificării pentru a preveni coroziunea sau deteriorarea.

Tăiere și formare

Tăierea oțelului: Utilizați tăierea cu plasmă, tăierea cu laser sau tăierea cu flacără și alte tehnologii pentru a tăia oțelul în funcție de dimensiunea desenului de proiectare.

Procesare de formare: Formați placa de oțel prin îndoire, rulare, sudură și alte procese pentru a fabrica grinda principală, grinda de capăt și alte părți structurale.

Sudare

Sudarea componentelor: piesele din oțel tăiate și formate sunt sudate în structurile principale, cum ar fi grinda principală, grinda de capăt și căruciorul. Procesul de sudare trebuie controlat strict pentru a asigura rezistența structurală și calitatea sudurii.

Inspecția sudurilor: utilizați tehnologie de testare ne-distructivă (cum ar fi testarea cu ultrasunete, testarea radiografică) pentru a inspecta sudurile pentru a vă asigura că nu există fisuri sau alte defecte.

Prelucrare

Prelucrare de precizie: Prelucrarea de precizie este efectuată pe componentele cheie ale macaralei, cum ar fi seturile de roți, scaunele rulmenților, scripetele etc., pentru a asigura precizia dimensională și calitatea suprafeței acestora.

Asamblarea întregii mașini

Asamblarea generală: pe baza pre-asamblarii, se realizează ansamblul general al macaralei, inclusiv instalarea finală a grinzii principale, a grinzii de capăt, a mecanismului de ridicare, a mecanismului de mers etc.

Punere în funcțiune și testare

În condiții dinamice, performanța de funcționare a macaralei este testată, inclusiv testarea ridicării, mersului, direcției și a altor funcții. Dimensiunea totală a podului macarale asamblate este verificată pentru a se asigura că toate dimensiunile îndeplinesc cerințele de proiectare.

Pulverizare și tratament anti-coroziune

Tratamentul suprafeței Îndepărtarea ruginii: Îndepărtarea ruginii de pe suprafața macaralei, metodele obișnuite includ sablare, decapare etc. Pulverizarea grundului: Pulverizați grund anti-coroziune pe suprafața tratată pentru a preveni oxidarea metalului și coroziunea. Pulverizarea stratului superior Pulverizarea colorată: Pulverizați stratul superior conform cerințelor clienților sau standardelor industriei pentru a conferi macaralei un efect protector și decorativ. Marcare: După pulverizare, marcați informațiile de identificare ale macaralei în conformitate cu specificațiile, cum ar fi modelul, sarcina nominală etc.

Fabrica si montaj

Ambalare si transport

Protecția ambalajului: Ambalați în mod protector componentele cheie ale macaralei pentru a preveni deteriorarea în timpul transportului. Aranjamentul de transport: În funcție de dimensiunea echipamentului și de condițiile de transport, selectați o metodă de transport adecvată pentru a transporta macaraua la locul clientului.

Acceptare si livrare

Acceptarea clientului

Acceptarea-la fața locului: clientul efectuează-acceptarea la șantier a macaralei în conformitate cu cerințele contractului și specificațiile tehnice pentru a verifica performanța și calitatea echipamentului.

Remedierea problemelor: Dacă sunt găsite probleme, producătorul trebuie să le repare la timp pentru a se asigura că echipamentul îndeplinește pe deplin cerințele clientului. Livrare și utilizare Instruire de operare: Producătorul instruiește de obicei operatorii clientului pentru a se asigura că pot opera macaraua corect și în siguranță.

Tag-uri populare: Macara cu portic cu grindă dublă cu control cabină, Macara portal cu grindă dublă din China cu control cabină producători, furnizori, fabrică
