Macara rulantă electrică de tip Lda

EXEMPLU DE FIȘĂ TEHNICĂ

Model: LDA-10t/16,5m A3

Capacitate: 10 tone metrice

Span: 16,5 metri

Înălțimea de ridicare: 12 metri (standard)

Viteza de ridicare: 8 m/min (o singură viteză)

Viteza de deplasare a macaralei: 30 m/min

Viteza de deplasare a palanului: 20 m/min

Datoria de muncă: A3 (funcție ușoară, ~60 porniri/oră)

Controla: Buton-pendant, 6 butoane

Puterea motorului: Palan 13kW, cursa macaralei 2x1.5kW, cursa palanului 0.8kW

Alimentare electrică: 380V, trifazic, 50Hz

Temperatura ambiantă: -10 grade până la +40 grade

Umiditatea relativă: mai mic sau egal cu 85%

UnMacara rulantă electrică de tip LDAconstă din mai multe componente cheie care lucrează împreună pentru a se asigura că macaraua funcționează fără probleme și eficient. Mai jos este o defalcare a principalelor componente:

1. Pod (faza principală)

Funcţie: Podul este structura principală orizontală care se întinde pe lățimea spațiului de lucru. Acesta permite macaralei să se deplaseze într-o zonă definită și susține celelalte componente, cum ar fi căruciorul și palanul.

Structura: Fabricat de obicei din grinzi de oțel, este proiectat pentru a suporta sarcina palanului, căruciorului și materialele ridicate.

Tipuri: Într-o macara LDA, podul este de obicei ao singură grindădesign, ceea ce înseamnă că există o grindă principală pe toată lungimea macaralei. Acest lucru îl face mai rentabil-pentru încărcături mai ușoare până la medii.

2. Cărucior (mecanism de călătorie)

Funcţie: Căruciorul se deplasează orizontal de-a lungul podului, purtând palanul și sarcina. Permite deplasarea precisă a materialelor de la un capăt la celălalt al macaralei.

Structura: De obicei rulează pe șine montate pe pod, alimentate de un motor electric. Căruciorul se deplasează de-a lungul travei podului.

Motor: Motorul căruciorului controlează viteza și direcția de mișcare a căruciorului.

3. Palan (mecanism de ridicare)

Funcţie: Palanul este mecanismul care ridică și coboară sarcina. Este format dintr-o tobă, frânghii sau lanțuri și un cârlig.

Tipuri: Poate fi opalan cu lanț(pentru sarcini mai ușoare) sau apalan cu cablu de sârmă(pentru sarcini mai grele).

Circulaţie: Palanul se deplasează vertical de-a lungul podului folosind un cărucior de ridicare. Ridică sarcina prin înfășurarea sau desfășurarea unei frânghii sau lanț.

4. Cărucioare de capăt (grinzi de capăt)

Funcţie: Acestea sunt structurile de susținere la ambele capete ale podului macara. Acestea permit macaralei să se deplaseze de-a lungul șinelor sau șinelor montate pe structura clădirii.

Structura: Fiecare cărucior de capăt este echipat cu roți care circulă de-a lungul căii macaralei. Roțile sunt antrenate de motoare electrice.

Circulaţie: Cărucioarele de capăt permit macaralei să se deplaseze pe lungimea clădirii sau a spațiului de lucru.

5. Motoare electrice

Funcţie: Motoarele sunt responsabile pentru alimentarea mișcării diferitelor componente ale macaralei, inclusiv palanul, căruciorul și podul.

Controla: Aceste motoare sunt de obicei controlate de un sistem de control care permite o viteză variabilă și un control precis al mișcărilor macaralei.

Tipuri: Pot fi motoare DC (curent continuu) sau motoare AC (curent alternativ), în funcție de proiectare și de cerințele de putere ale macaralei.



6. Sistem de control

Funcţie: Sistemul de control este inima funcționării macaralei, permițând operatorului să gestioneze mișcarea macaralei și a palanului.

Tipuri de control: Poate fi controlat manual prin intermediul acontroler cu pandantiv, care este o telecomandă cu fir sau fără fir sau prin ataxisituat pe macara. În unele sisteme, controlul automat poate fi implementat și pentru operațiuni mai avansate.

Caracteristici de siguranță: Sistemul de control include în mod obișnuit funcții precum butoane de oprire de urgență, protecție la suprasarcină și întrerupătoare de limită pentru a asigura funcționarea în siguranță.

7. Sistem de cale ferată sau ferată

Funcţie: Sistemul de șine sau șine este locul în care macaraua se mișcă orizontal de-a lungul spațiului de lucru. Este instalat pe tavanul clădirii sau pe o structură ridicată.

Componente: Sistemul de șenile constă din șine de oțel sau grinzi I-care ghidează cărucioarele de capăt și asigură o cale lină pentru mișcarea macaralei.

Instalare: Acest sistem trebuie aliniat cu precizie pentru a se asigura că macaraua funcționează fără probleme, fără probleme de aliniere sau frecare.



8. Cârlig sau prindere (atașament de ridicare)

Funcţie: cârligul sau mânerul este partea a palanului care se conectează direct la sarcina care este ridicată. Poate fi un cârlig simplu sau o prindere mai complexă pentru ridicarea materialelor care trebuie manipulate în vrac, cum ar fi resturi sau materiale în vrac.

Structura: cârligul este de obicei fabricat din-oțel de înaltă rezistență, conceput pentru a gestiona în siguranță sarcini grele.

.

9. Frâne și ambreiaje

Funcţie: Frânele sunt folosite pentru a controla mișcarea macaralei și pentru a se asigura că aceasta se oprește și ține sarcina în siguranță atunci când este necesar. Ambreiajele sunt folosite pentru a cupla sau decupla diferite părți ale sistemului macaralei, cum ar fi motorul de ridicare sau motorul căruciorului.

Locaţie: Acestea se găsesc de obicei pe cărucior sau palan, precum și pe podul principal sau pe căruciorul de capăt, în funcție de proiectarea macaralei.

10. Dispozitive de siguranță

Protecție la suprasarcină: Acest dispozitiv împiedică macaraua să ridice sarcini care depășesc capacitatea sa nominală, protejând atât macaraua, cât și operatorul.

Întrerupătoare de limită: Aceste comutatoare sunt plasate la extremele cursei macaralei pentru a preveni depășirea-raza de acțiune a macaralei.

Oprire de urgență: Un buton de oprire de urgență este esențial pentru a opri rapid mișcarea macaralei în caz de urgență.

11. Sistem electric

Funcţie: Sistemul electric furnizează energie motoarelor, sistemelor de control și altor componente electrice ale macaralei.

Componente: Include fire, conectori, transformatoare și unități de alimentare, toate concepute pentru a asigura o putere stabilă pentru funcționarea macaralei.

12. Componente structurale

Funcţie: Aceasta include cadrul, grinzile de susținere și bretele care ajută la asigurarea integrității structurale a macaralei și la susținerea capacităților sale de ridicare grele.

Materiale: Acestea sunt de obicei realizate din oțel-de înaltă rezistență pentru a susține greutatea macaralei și a materialelor deplasate.

Schiţa



Tehnic principal



Avantajele macaralei electrice tip LDA

UnMacara rulantă electrică de tip LDAeste o alegere populară în diverse industrii datorită numeroaselor sale beneficii. Iată câteva dintre principalele avantaje:

1. Eficiență energetică

Putere electrică: Deoarece macaraua LDA este alimentată-electrică, este mai eficientă-din energie în comparație cu macaralele mai vechi care se pot baza pe sisteme hidraulice sau pneumatice. Motoarele electrice asigură operațiuni fluide, controlate și rentabile-.

Mai puțină întreținere: Motoarele electrice necesită, în general, mai puțină întreținere decât alte tipuri de motoare (cum ar fi diesel sau hidraulice), reducând costurile totale de operare.

2. Cost-Eficient

Cost inițial mai mic: Macaralele LDA, fiind sisteme cu o singură grilă, sunt de obicei mai puțin costisitoare decât macaralele cu două-grinzi. Acest lucru le face ideale pentru companiile care au nevoie de soluții eficiente de ridicare, dar care lucrează cu constrângeri bugetare.

Costuri de operare reduse: Cu piese mobile minime și motoare electrice care nu necesită întreținere extinsă, macaralele LDA tind să aibă costuri operaționale mai mici-pe termen lung.

3. Design compact

Economie-spațiu: Designul cu o singură grindă al macaralei LDA îi permite să funcționeze cu un aspect compact. Necesită mai puțin spațiu la cap în comparație cu macaralele cu două-grinzi, ceea ce o face potrivită pentru instalațiile cu spațiu vertical limitat.

Mai puțină infrastructură: Deoarece macaraua necesită doar o singură grindă, aceasta poate fi instalată în spații mai mici sau existente fără a necesita modificări structurale semnificative ale clădirii.

4. Control precis și eficiență ridicată

Funcționare lină: Macaralele electrice oferă un control precis al vitezei și mișcării sarcinii, ceea ce este esențial în medii sensibile. Capacitatea de a face ajustări fine asigură că articolele sunt ridicate și plasate exact acolo unde sunt necesare.

Ridicare rapidă și eficientă: Palanul electric și mișcările motorizate fac din macaraua LDA o soluție excelentă pentru mediile cu ritm rapid-în care eficiența timpului este critică.

5. Caracteristici de siguranță

Protecție la suprasarcină: Multe macarale LDA sunt echipate cu limitatoare de suprasarcină pentru a se asigura că macaraua nu ridică mai multă greutate decât a fost proiectată, prevenind deteriorarea și accidentele.

Sisteme avansate de control: Macaralele LDA au sisteme de control moderne care includ funcții de oprire de urgență, întrerupătoare de limită și dispozitive anti-coliziune, asigurând funcționarea în siguranță a lucrătorilor și a macaralei în sine.

Pornire/Oprire lină: Sistemul electric oferă mișcare lină de pornire și oprire, reducând riscul de smucituri sau accidente bruște.

6. Zgomot și vibrații reduse

Funcționare mai silențioasă: Macaralele electrice produc mai puțin zgomot în comparație cu macaralele mecanice sau hidraulice mai vechi, ceea ce poate ajuta la reducerea poluării fonice în mediile de lucru.

Vibrație redusă: Motoarele electrice tind să genereze mai puține vibrații, îmbunătățind confortul și siguranța lucrătorilor și protejând echipamentele sau materialele sensibile împotriva deteriorării.

7. Durabilitate și longevitate

Structură puternică: Macaralele LDA sunt construite pentru a rezista. Materialele utilizate în construcție (de obicei oțel-de înaltă rezistență) asigură că macaraua poate suporta ridicări grele pe o perioadă lungă de timp.

Uzură redusă: Cu mai puține piese în mișcare în comparație cu alte sisteme de macara, macaralele LDA experimentează mai puțină uzură, ceea ce se traduce printr-o durată de viață mai lungă.

8. Ușor de operat

Operator-prietenos: Macaraua poate fi acționată cu un dispozitiv de comandă simplu sau cu o telecomandă fără fir, ceea ce facilitează gestionarea sarcinilor de ridicare și poziționare a lucrătorilor.

Antrenamentul: Ușurința în operare înseamnă că timpul de pregătire pentru operatori este de obicei mai scurt în comparație cu sistemele mai complexe.



Aplicații ale macaralei electrice de tip LDA

Macaralele electrice tip LDA sunt proiectate pentru aplicații cu sarcini ușoare și medii. Combinația lor de eficiență, cost-eficiență și versatilitate le face ideale pentru o gamă largă de industrii și sarcini. Iată câteva dintre cele mai comune aplicații:

1. Linii de producție și producție

Manipularea materialelor: în fabrici și fabrici de asamblare, macaralele LDA sunt adesea folosite pentru a muta materii prime, piese sau produse semi-fabricate între stațiile de lucru de pe linia de producție.

Asistenta la montaj: Aceste macarale pot fi folosite pentru a ridica componente și a le poziționa precis pe liniile de asamblare, îmbunătățind viteza de producție și reducând munca manuală.

Încărcarea mașinii: Macaraua poate fi folosită pentru a ridica echipamente grele și a le plasa pe mașini sau stații de lucru.

2. Depozite și centre de distribuție

Depozitare și recuperare: Macaralele LDA sunt utilizate în mod obișnuit în depozite pentru a ridica și a muta mărfuri dintr-un loc în altul. Pot ridica articole de pe rafturi înalte sau le pot încărca pe camioane, îmbunătățind capacitatea de depozitare și organizarea depozitului.

Manipularea stocurilor: Macaralele sunt folosite pentru a organiza stocurile în vrac, pentru a stivui articole grele sau pentru a transporta mărfuri prin podeaua depozitului.

3. Şantiere

Manipularea materialelor: Pe șantierele de construcții, macaralele LDA pot fi utilizate pentru mutarea materialelor de construcție precum grinzi, cărămizi, țevi și alte materiale grele. Acestea ajută la transportul articolelor de la depozitare la zona de lucru, îmbunătățind eficiența și reducând munca manuală.

Ridicarea de scule și echipamente grele: Pe lângă materii prime, macaraua poate ridica unelte grele, generatoare sau alte echipamente de construcții.

4. Șantiere navale și porturi

Încărcarea și descărcarea mărfurilor: Macaralele LDA sunt folosite în porturi pentru a ridica containere de transport maritim, a muta marfa între nave și camioane sau pentru a încărca/descărca materiale precum cărbunele sau minereul de fier.

Manipularea utilajelor grele: Aceste macarale sunt, de asemenea, folosite pentru a manipula mașini grele sau alte echipamente mari în șantierele industriale sau șantierele navale.

5. Oțelării și turnătorii

Manipularea materialelor: În fabricile de oțel, macaralele LDA pot muta plăci grele de oțel, grinzi și bobine de la linia de producție în zonele de depozitare sau între diferite procese.

Transportul metalului topit: Deși în mod obișnuit se folosesc macarale mai grele-, versiunile mai ușoare pot ajuta și la transportul materialelor între zone cu temperatură-înaltă.

6. Industriile Auto și Inginerie

Mișcarea de părți: Macaralele LDA sunt adesea folosite în fabricile de automobile pentru a muta componentele vehiculului, cum ar fi motoarele, transmisiile sau caroserii vehiculelor grele de-a lungul liniei de producție.

Suport de asamblare: Macaralele susțin asamblarea componentelor mari, cum ar fi șasiu, panouri de caroserie sau blocuri de motor.

7. Centrale electrice și instalații energetice

Manipularea echipamentelor: Centralele electrice folosesc macarale LDA pentru a manipula componente ale turbinei, țevi grele sau materiale combustibile, făcând aceste macarale esențiale pentru operațiunile și întreținerea instalației.

Întreținere de rutină: Aceste macarale pot fi utilizate și în timpul întreținerii programate pentru a muta piese grele sau utilaje pentru reparații.

8. Industria aerospațială

Manipularea componentelor aeronavei: Macaralele LDA sunt utilizate în producția și asamblarea aerospațială pentru ridicarea și mutarea componentelor aeronavei, cum ar fi motoarele sau secțiunile aripilor, în fabricile de asamblare.

Manipulare de precizie: Controlul lor precis le face ideale pentru manipularea pieselor delicate care necesită o plasare atentă.



Theprocesul de productiea unuiMacara rulantă electrică de tip LDAimplică mai multe etape critice, de la proiectarea inițială și achiziția materialelor până la asamblare și controlul calității. Acest proces asigură că macaraua este sigură, eficientă și capabilă să funcționeze conform așteptărilor în medii industriale. Mai jos este o defalcare detaliată a procesului tipic de producție pentru podurile rulante electrice de tip LDA:

1. Proiectare și Inginerie

Concept Design: Procesul de producție începe cu proiectarea macaralei LDA. Inginerii și proiectanții creează desene și schițe detaliate, luând în considerare capacitatea de încărcare, deschiderea, înălțimea, mediul și standardele de siguranță. Designul macaralei este optimizat pentru eficiență și cost{2}}eficiență.

Calcule structurale: Se efectuează calcule detaliate pentru a se asigura că structura macaralei poate suporta sarcinile dorite. Aceasta include calcule pentru pod, palan, cărucior și cărucior de capăt. Sunt luate în considerare testele de stres, considerațiile privind sarcina vântului și factorii de siguranță.

Modelare 3D: Inginerii creează modele 3D utilizând software-ul CAD (Computer-Aided Design) pentru a vizualiza componentele și ansamblul macaralei. Acest lucru permite ajustări înainte de începerea oricărei producții fizice.

Selectia materialelor: Materialele sunt selectate în funcție de cerințele macaralei. Oțelul cu rezistență mare la tracțiune este de obicei ales pentru pod, palan și cărucior. Componentele sistemului de control, cum ar fi motoarele și comutatoarele, sunt specificate în funcție de nevoile operaționale.

2. Procurarea materialelor

Materii prime: Principalele materiale utilizate în construcția unei macarale LDA includ:

Plăci și grinzi de oțel: Folosit pentru grinda podului și cadrul structural.

Sârmă de oțel sau lanțuri: Pentru mecanismul de ridicare pentru ridicarea sarcinilor.

Motoare și componente electrice: Pentru cărucior, palan și sistem de control.

Panouri de control: Pentru operarea macaralei, inclusiv întrerupătoarele de limită, opririle de urgență și alte dispozitive de siguranță.

Alte componente: Cum ar fi roți pentru cărucioarele de capăt, cârlig, cabluri electrice și șine pentru mișcare.

Controlul calității: Materialele sunt supuse unor verificări riguroase de calitate pentru a se asigura că îndeplinesc specificațiile cerute. Plăcile de oțel, grinzile și alte componente structurale sunt testate pentru rezistență și durabilitate, în timp ce piesele electrice sunt verificate pentru compatibilitate și performanță.

3. Fabricarea componentelor macaralei

Construcție pod:

Tăierea și modelarea oțelului: Grinzile de oțel sunt tăiate în lungimi specificate și modelate folosind echipamente specializate, cum ar fi tăietoare cu plasmă și mașini de îndoit.

Sudare: Grinzile și cadrele sunt sudate împreună pentru a forma structura principală a podului. Sudurile sunt inspectate cu atenție pentru a asigura rezistența și integritatea.

Tratament de suprafață: După sudare, componentele din oțel sunt adesea tratate cu acoperiri anti-coroziune, cum ar fi acoperirea cu pulbere sau galvanizarea, pentru a proteja macaraua de factorii de mediu cum ar fi rugina.

Ansamblu palan și cărucior:

Constructii Palan: Mecanismul de ridicare este construit, constând dintr-un tambur, frânghie sau lanț, motor electric și cârlig. Coarda sau lanțul este înfășurat în jurul tamburului, iar motorul palanului este montat.

Construcție cărucioare: Căruciorul este asamblat, care include roțile motorizate, cadrul și un mecanism de conectare pentru a deplasa palanul de-a lungul podului. Căruciorul este proiectat să se deplaseze fără probleme de-a lungul șinelor podului macaralei.

Terminați fabricația căruciorului: Sunt produse cărucioarele de capăt (sau grinzile de capăt), unde sunt montate roți și osii pentru a permite mișcarea de-a lungul căii. Aceste componente sunt sudate între ele și aliniate pentru precizie.

Instalare motor electric:

Montarea motorului: Motoarele pentru palan, cărucior și pod sunt instalate pe cadrele lor respective. Aceste motoare sunt legate de sistemele de angrenaje care asigură puterea necesară mișcării.

Cablaj: Sunt instalate cablurile electrice pentru toate motoarele, comutatoarele și sistemele de control. Aceasta include cablurile de alimentare pentru mișcarea macaralei, precum și cablurile de control de siguranță.

4. Asamblare și Integrare

Ansamblu punte și cărucior de capăt: Podul și cărucioarele de capăt sunt unite între ele. Echipa de asamblare aliniază cu atenție componentele pentru a asigura o mișcare lină de-a lungul șinelor. Odată aliniate, acestea sunt înșurubate sau sudate în poziție.

Instalare palan și cărucior: Palanul este atașat la cărucior, care este apoi montat pe podul macaralei. Căruciorul trebuie să fie poziționat corect, astfel încât să poată circula pe toată lungimea podului în timpul ridicării și coborârii sarcinilor.

Configurare șine și șină: Macaraua este montată pe șine sau pe un sistem de șenile, permițând deplasarea cărucioarelor de capăt. Aceste șine trebuie să fie nivelate și instalate cu precizie pentru o funcționare fără probleme.

5. Instalarea sistemului de control

Configurarea sistemului electric: Este instalat sistemul de control, care include panoul de control, întrerupătoarele, controlerele de motor și sistemele de oprire de urgență. Aceste componente permit operatorului să controleze mișcările macaralei, cum ar fi ridicarea, coborârea și deplasarea orizontală.

Cablare și testare: Cablajul macaralei este conectat la surse de alimentare, motoare și sisteme de siguranță. Testele electrice sunt efectuate pentru a se asigura că sistemul de control funcționează corect, inclusiv testarea opririlor de urgență, întrerupătoarelor de limită și a protecției la suprasarcină.

Sistem de control de la distanță (opțional): Pentru macaralele care utilizează comenzi fără fir sau suspendate, sistemul este instalat și testat. Aceasta poate include conectarea la un sistem transmițător/receptor pentru operare fără fir.

6. Testare și asigurare a calității

Testare de sarcină: Un pas critic în procesul de producție. Macaraua este supusă atest de sarcinăunde este încărcat la capacitatea sa nominală și testat pentru performanță. Acest lucru asigură că macaraua poate ridica și transporta în siguranță sarcina maximă fără defecțiuni structurale.

Testare funcțională: Mișcarea macaralei de-a lungul șinelor, mecanismul de ridicare, performanța motorului și sistemul de control sunt toate testate temeinic. Macaraua este deplasată în toate direcțiile-sus, jos, stânga, dreapta-pentru a verifica dacă toate funcțiile funcționează fără probleme și în siguranță.

Testarea caracteristicilor de siguranță: Toate sistemele de siguranță, inclusiv limitatoarele de suprasarcină, butoanele de oprire de urgență și dispozitivele anti-coliziune, sunt testate pentru a se asigura că răspund corect în caz de defecțiune.

Inspecție și Certificare: Macaraua este inspectată pentru conformitatea cu standardele internaționale și locale de siguranță (cum ar fi standardele ISO sau ASME). Odată trecută, macaraua este certificată pentru utilizare.

7. Ambalare și transport

Dezasamblare pentru transport: Pentru transport, macaraua poate fi dezasamblată în componentele sale majore (pod, cărucior, palan, sisteme de control etc.). Acest lucru face ca expedierea să fie mai ușoară și mai sigură.

Ambalare: Componentele sunt ambalate cu grijă și protejate pentru transport. Se acordă o atenție deosebită pentru a evita deteriorarea pieselor electrice sau mecanice sensibile în timpul transportului.

Transport: Macaraua este expediată la client sau la șantier unde va fi reasamblată și instalată.

8. Instalare și inspecție finală

Pregătirea site-ului: Se pregătește locul de instalare, inclusiv instalarea sistemelor de șine sau a altor cerințe structurale. Dacă macaraua face parte dintr-o clădire nouă, instalarea are loc odată ce structura este gata.

Reasamblare: Macaraua este reasamblată la fața locului, cu verificări și ajustări finale efectuate pentru a se asigura că toate componentele sunt aliniate și funcționale.

Testarea finală: O rundă finală de teste funcționale și de sarcină este efectuată după instalare pentru a se asigura că macaraua funcționează corect în mediul destinat.

9. Pregătirea și predarea operatorilor

Instruirea operatorilor: Operatorii macaralei primesc instruire privind utilizarea comenzilor, efectuarea verificărilor de siguranță și operarea eficientă a macaralei.

Documentare: Manualele și documentația care descrie funcționarea macaralei, programul de întreținere și instrucțiunile de siguranță sunt furnizate clientului.

Predarea: Odată ce macaraua este complet testată și operațională, este predată oficial clientului pentru utilizare.

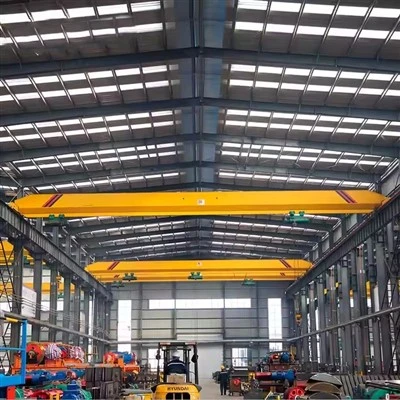

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
