Macara cu pneuri de cauciuc

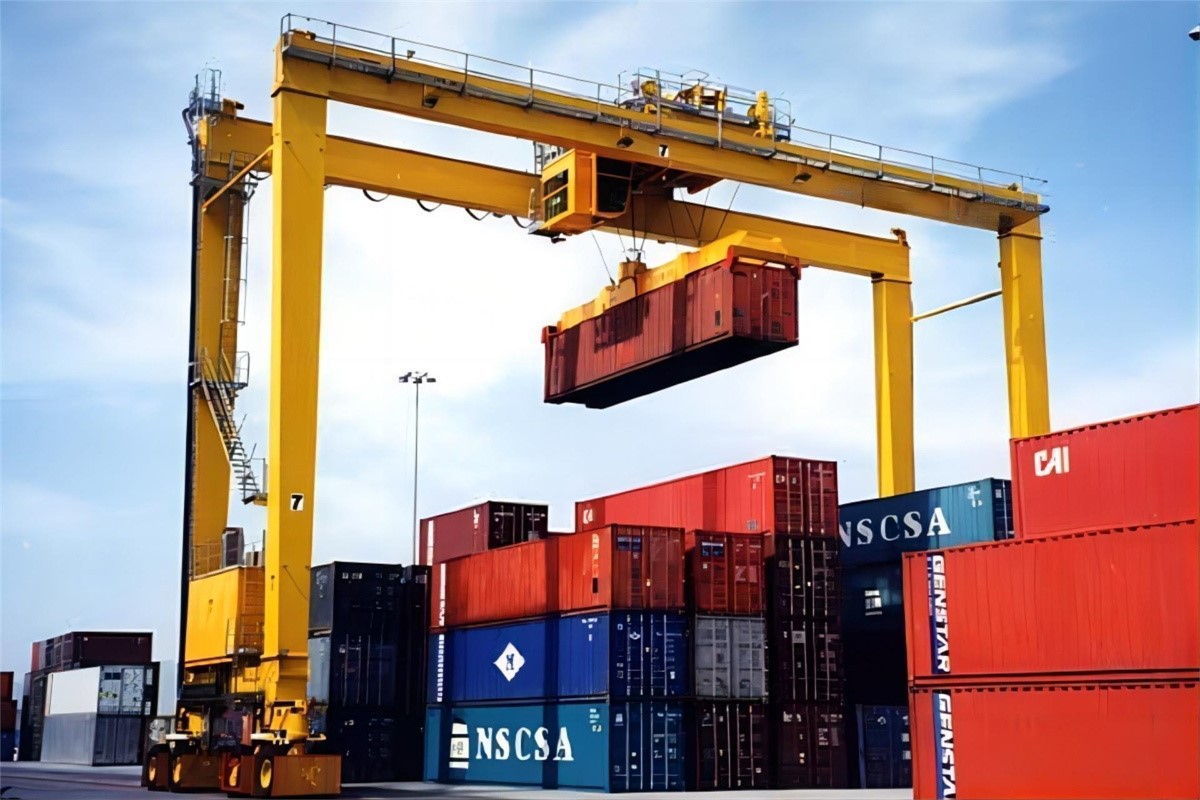

O macara de gantry de cauciuc de cauciuc (RTG) este o macara specializată de gantry mobilă folosită în principal în terminalele de containere, porturile și curțile intermodale pentru stivuirea și manipularea containerelor de transport. Spre deosebire de macarale de gantry montată pe șină (RMG), RTG-urile sunt echipate cu anvelope de cauciuc, permițând o mai mare mobilitate și flexibilitate în operațiunile din curtea containerului.





1. Mobilitate și flexibilitate
Montat pe anvelope de cauciuc, permițând o mișcare ușoară în curte, fără a avea nevoie de șine fixe.

Poate fi condus manual sau automat (unele modele folosesc GPS sau orientare optică).

2. Capacitate ridicată de ridicare
De obicei, gestionează 20 ft, 40 ft, 45 ft și chiar 53 ft containere.

Capacitatea de ridicare variază între 30 și 60 de tone metrice (inclusiv greutatea distribuitorului).

3..
Poate span 6+1 (6 rânduri + 1 Truck Lane) sau 7+1 rânduri de containere.

Capacitatea de stivuire de până la 5-6 containere ridicate (în funcție de model).

4. Opțiuni de putere
Diesel-electric (cel mai frecvent)-folosește un generator diesel pentru a alimenta motoarele electrice.

Complet electric (ERTG - Electric RTG) - alimentat printr -un tambur de cablu sau un sistem de bare de conductor, reducând emisiile.

Sisteme hibride - combinați motorina și puterea bateriei pentru economii de energie.

5. Direcționare și manevrabilitate
90 de grade sau 180 de grade direcție pentru o manipulare precisă a containerelor.

Direcția crabului (mișcare diagonală) pentru o poziționare mai bună.

Unele modele prezintă o direcție automată pentru operațiuni de curte optimizate.

6. Opțiuni de răspândire
Echipat cu un distribuitor de twistlock pentru o manipulare a containerelor sigure.

Poate gestiona simultan un singur sau twin (două containere de 20 ft).

7. Caracteristici de stabilitate și siguranță
Outriggers sau stabilizatori pentru a preveni bascularea în timpul ridicării.

Sisteme anti-coliziune cu senzori și alarme.

Design rezistent la vânt (unii au anemometre pentru alerte cu vânt mare).

8. Automatizare și caracteristici inteligente (RTG -uri avansate)
Stivuire automată cu sisteme de control de la distanță sau AI.

GPS\/Ghid optic pentru plasarea precisă a containerelor.

Monitorizare în timp real prin intermediul senzorilor IoT pentru întreținerea predictivă.

9. Opțiuni ecologice (ERTG și RTG-uri hibride)
Emisiile de CO₂ reduse în comparație cu modelele doar diesel.

Frânare regenerativă pentru a recupera energia în timpul scăderii.

10. Aplicații
Terminale de containere (stivuire, încărcare\/descărcare camioane).

Șantiere intermodale (transferul containerelor între camioane și trenuri).

Operațiuni de rezervă pentru port atunci când macaralele STS (navă-la-shore) nu sunt disponibile.







O macara de gantry din anvelope de cauciuc (RTG) este un tip de macara mobilă de gantry folosită în principal în terminalele de containere pentru stivuirea și manipularea containerelor de transport. Componentele cheie ale unei macarale RTG includ:



1. Componente structurale
Cadrul principal de gantry - structura primară de oțel care se întinde pe stive de containere.

Picioare (suport) - coloane verticale care susțin fasciculul de gantry (de obicei 4 picioare pentru stabilitate).

Grinzi încrucișate - grinzi orizontale care leagă picioarele pentru integritate structurală.

Top Girder (Bridge Girder) - fasciculul orizontal care poartă căruciorul și mecanismul de ridicare.

2. Sistemul de mobilitate și unitate
Anvelope de cauciuc-anvelope de cauciuc pneumatice sau solide pentru mobilitate.

Roți și axe - mai multe seturi de roți (de obicei 4 sau 8) pentru mișcare de -a lungul curții.

Motoare de conducere-motoare electrice sau diesel-hidraulice pentru propulsie.

Sistem de direcție - direcție hidraulică sau electrică pentru manevră.

Sistem de frânare - disc sau frâne dinamice pentru oprire.

3. Mecanismul de ridicare și ridicare
Cărucior - se deplasează de -a lungul grinderii superioare pentru a poziționa distribuitorul.

Troiuri de ridicare și frânghii - ascensoare și coboară containerele (frânghii de sârmă sau lanțuri).

Preador - un mecanism de răsucire care se atașează la containere (poate fi fix sau telescopic pentru dimensiuni diferite).

4. Sistem de alimentare cu energie electrică
Generator diesel (pentru RTG-uri cu motorină).

Electric Power (tambur de cablu sau bara de conductor) - pentru RTG -uri electrice (unii folosesc un sistem de colecție glisantă).

Sistem de baterii (pentru RTG -uri hibride sau complet electrice).

5. Control și automatizare
Cabină operator - montat pe macara pentru control manual.

Sistem de control de la distanță-pentru funcționare semiautomată sau automatizată.

Senzori și camere - pentru detectarea și poziționarea obstacolelor.

PLAN PLC & CONTROL - Gestionează mișcări ale macaralei și sisteme de siguranță.

6. Sisteme de siguranță și auxiliare
Sistem anti-coliziune-previne coliziunile cu alte RTG-uri sau obstacole.

Întrerupătoarele de limită-previne călătoriile excesive sau excesive.

Outriggers \/ stabilizatori - utilizate în timpul ridicării pentru o stabilitate suplimentară.

Frâne de vânt \/ ancore - fixează macaraua în timpul vânturilor mari.

Sistem de stingere a incendiilor-Mai ales important pentru RTG-urile cu motorină.

7. Caracteristici opționale
Stacking automat (interfață ASC) - pentru integrare cu terminale automate.

Poziționarea GPS \/ RFID - Pentru o manipulare precisă a containerelor.

Sisteme de alimentare hibridă - Combinarea dieselului și electricului pentru eficiența combustibilului.







Macaralele de gantry tyred din cauciuc (RTG) sunt utilizate pe scară largă în terminalele de containere și în operațiunile portuare datorită mobilității și eficienței lor. Iată avantajele cheie ale macaralelor RTG:



1. Mobilitate și flexibilitate
Anvelopele de cauciuc permit o mișcare ușoară între benzile de stivuire fără șine fixe.

Poate fi repoziționat rapid pentru a se adapta la schimbarea nevoilor de stocare a containerelor.

Ideal pentru șantiere cu machete variabile.

2. Capacitate ridicată de stivuire
Poate stivați containerele 5-6 înalte (unele modele de până la 8 înalte), maximizând spațiul curții.

Gestionează eficient mai multe rânduri de containere într -un bloc.

3.. Rentabil
Investiții inițiale mai mici în comparație cu macaralele de gantry (RMG) montate pe șină.

Nu este nevoie de infrastructură feroviară permanentă, reducând costurile de configurare.

4. Versatilitate
Poate funcționa în diferite configurații de curte (de exemplu, operațiuni cu o singură sau dublă).

Potrivit pentru manipularea mixtă a încărcăturii (containere, breakbulk etc.).

5. Eficiența energetică (opțiuni hibride și electrice)
RTG-urile moderne folosesc energie diesel-electrică sau complet electrică, reducând costurile de combustibil.

Unele modele prezintă frânare regenerativă pentru a economisi energie.

6. Integrare ușoară cu alte echipamente
Funcționează bine cu Stackers Reach, Transport Straddle și camioane terminale.

Compatibil cu sisteme automate de stivuire (RTG -uri automate - ARTG).

7. Presiunea la sol redusă
Anvelopele de cauciuc distribuie în mod uniform greutatea, minimizând daunele pe trotuar în comparație cu sistemele feroviare.

8. Implementare rapidă
Poate fi relocat la diferite terminale sau zone de depozitare cu timp de configurare minim.

9. Productivitate îmbunătățită
Manipularea mai rapidă a containerelor în comparație cu purtătorii de stradă în medii de stivuire dense.

Poate deservi mai multe benzi de camioane în mod eficient.

10. Compatibilitatea automatizării
Poate fi modernizat la o funcționare autonomă sau semi-autonome pentru gestionarea mai inteligentă a curții.





Macara Gantry Gantry din cauciuc (RTG) este un tip de macara mobilă de gantry utilizată pe scară largă în terminalele de containere, șantierele intermodale și operațiunile portuare pentru stivuirea și manipularea containerelor de transport.



Terminale și porturi de containere

Stivuirea containerelor în blocuri de curte (de obicei 1- peste -3 sau 1- peste -5 înalt).

Încărcarea\/descărcarea containerelor din camioane și remorci.

Transferul de containere între curte și alte echipamente de manipulare, cum ar fi transportatorii Straddle sau Stackers.

Șantiere intermodale și terminale feroviare

Manipularea containerelor între camioane, trenuri și zone de depozitare.

Organizarea eficientă a containerelor pentru operațiuni logistice.

Operațiuni de depozit și depozit

Gestionarea stocării containerelor în depozitele de marfă.

Reorganizarea containerelor pentru inspecții sau reparații vamale.

Operațiuni temporare și mobile

Poate fi relocat în diferite zone de curte, după cum este necesar (spre deosebire de macarale de gantry montate pe șină).

Utilizat în instalații de depozitare temporară sau în timpul expansiunilor portului.

Macaralele de gantry din cauciuc sunt esențiale în manipularea modernă a containerelor datorită mobilității, eficienței și adaptabilității lor. Sunt deosebit de valoroase în porturi și hub -uri logistice, unde optimizarea spațiului și operațiunile flexibile sunt cruciale.



Procedura de producție pentru o macara de gantry tyred de cauciuc (RTG) implică mai multe etape, inclusiv proiectare, achiziții de materiale, fabricare, asamblare, testare și punere în funcțiune.Mai jos este un contur pas cu pas al procesului tipic de fabricație RTG:



1. Proiectare și inginerie
Proiectare conceptuală: Determinați specificațiile macaralei (interval, capacitate de ridicare, înălțime, configurația roții etc.).

Inginerie detaliată:

Proiectare structurală (consolidată de analiza elementelor finite - FEA).

Sisteme mecanice (ridicare, cărucior, călătorii cu gantry).

Sisteme electrice și de control (PLC, unități, senzori).

Sisteme de siguranță (anti-coliziune, protecție împotriva suprasarcinării, opriri de urgență).

Aprobări: respectarea standardelor internaționale (ISO, FEM, Din, OSHA).

2. Achiziții materiale
Oțel structural: plăci de oțel de înaltă calitate, grinzi și profiluri.

Componente mecanice: roți, axe, viteze, frânghii de sârmă, tobe, rulmenți.

Componente electrice: motoare, PLC, VFD (unități de frecvență variabilă), cabluri, senzori.

Anvelope de cauciuc și bogies: anvelope de cauciuc pneumatice sau solide cu mecanisme de direcție.

3. Fabricarea componentelor
A. Fabricare structurală
Tăiere și modelare: tăierea plasmatică\/oxi-combustibil a plăcilor de oțel.

Sudarea: sudare sub-asamblată (grinzi, picioare, trăsuri de capăt).

Prelucrare: foraj, frezare pentru o potrivire exactă a componentelor.

SHOT BLASTING & PICTURE: Tratament de suprafață pentru rezistența la coroziune.

B. Ansamblu mecanic
Ansamblul cadrului de gantry:

Picioarele verticale, grinzile de sus și trăsurile de capăt sunt unite.

Mecanism de cărucior și ridicare:

Instalarea troliilor de ridicare, a frânghiilor de sârmă, a șuvițelor și a cârligelor.

BOGIES & PIERI:

Montarea anvelopelor de cauciuc, axelor și mecanismelor de acționare\/direcție.

C. sisteme electrice și de control
Panou de cabină și control: cabină de operator cu joystick -uri\/controale.

Cablare și senzori: instalarea întrerupătoarelor de limită, codificatoare și dispozitive de siguranță.

Sursă de alimentare: Generator diesel sau sistem de tamburu electric.

4. Asamblare și integrare
Erecția structurii principale: picioarele de gantry și grinzile sunt asamblate.

Integrarea sistemelor mecanice: cărucioare, ridicare și unități de călătorie instalate.

Conexiuni electrice și hidraulice: cabluri, conducte și testarea circuitelor.

5. Testarea și controlul calității
Teste de acceptare a fabricii (grăsime):

Testarea încărcăturii (statică și dinamică, de obicei 110% din SWL).

Teste funcționale (ridicare, mișcare a cărucioarelor, călătorii cu gantry).

Verificări ale sistemului de siguranță (anti-cale, suprasarcină, oprire de urgență).

Testarea sistemului electric și de control: logică PLC, automatizare, telecomandă (dacă este cazul).

6. Demontare și transport
Defalcare modulară: Macara este dezasamblată pentru transport.

Ambalaj și logistică: Componentele sunt expediate pe site -ul clientului (port\/terminal).

7. Erecția site -ului și punerea în funcțiune
Reasamblare: erecție la fața locului de către tehnicieni.

Testare finală și calibrare:

Verificări de aliniere, reglarea presiunii în anvelope.

Procesul se desfășoară cu containere.

Instruire a operatorului: proceduri de funcționare și întreținere sigură.

8. Predarea și documentația
Desene și manuale construite: furnizate clientului.

Garanție și asistență: Acorduri de servicii post-comisionare.
