Macara rulantă cu un singur fascicul antiexplozie

Macara rulantă cu o singură grindă, rezistentă la explozie, este o soluție specializată de ridicare concepută pentru utilizare în medii periculoase în care sunt prezente gaze explozive, praf sau alte substanțe inflamabile. Aceste macarale sunt construite cu caracteristici de siguranță care minimizează riscurile de aprindere, asigurând operațiuni sigure în industrii precum petrol și gaze, chimie, minerit și instalații de prelucrare a cerealelor.

Caracteristicile cheie ale macaralei rulante cu un singur fascicul antideflagrant: Echipată cu componente care îndeplinesc standardele împotriva exploziilor, inclusiv motoare speciale, componente electrice și carcase, macaraua asigură o utilizare în siguranță în zone periculoase clasificate. Construită cu materiale durabile, rezistente la coroziune pentru rezista la medii dificile și prelungește durata de viață a macaralei. Prevăzut cu protecție la suprasarcină, funcții de oprire de urgență și caracteristici de împământare pentru a preveni scânteile sau alte surse de aprindere. Permite o manipulare lină și precisă a sarcinii, reducerea riscurilor și îmbunătățirea eficienței operaționale. cerințe industriale diverse.

Specificațiile tehnice ale macaralei rulante cu un singur fascicul antideflagrant: De obicei variază de la 1 la 20 de tone, dar sunt disponibile configurații personalizate pentru capacități mai mari. Conform standardelor ATEX, NEC sau IECEx pentru utilizare în siguranță în atmosfere explozive. Poate fi personalizat în funcție de anumite nevoile aplicației.Opțiuni pentru sisteme de control manuale, semi-automate și complet automate.

4) Macara rulantă cu un singur fascicul, rezistentă la explozie, este un instrument esențial pentru industriile care lucrează în medii periculoase, oferind operațiuni de ridicare fiabile și sigure. Cu caracteristicile sale robuste de siguranță și conformitatea cu standardele internaționale, oferă o soluție sigură, eficientă și durabilă pentru manipularea materialelor grele în atmosfere explozive.

Componente de bază: cutie de viteze, motor

Locul de origine: Henan, China

Garantie: 2 ani

Greutate (KG): 3000 kg

Video de ieșire-inspecție: furnizat

Raport de testare a mașinilor: furnizat

Metoda de control: control cabină/telecomandă cablu de sârmă

Viteza de ridicare: 5-15M/MIN

Viteza de rulare a căruciorului: 20-40M/MIN

Alimentare: 380V 50Hz sau la cerere

Viteza de rulare a macaralei: 50-100M/MIN

Grad de protectie: IP54

Grad de izolare: F

Sarcina de lucru: A3

Culoare: la cerere

Imagini și componente

1.Faza lungă

1) Faza principală a unei macarale rulante cu o singură grindă rezistentă la explozie este o componentă structurală critică concepută pentru a susține sarcina și a asigura funcționarea în siguranță în medii potențial periculoase. Acest tip de macara este utilizat în mod obișnuit în industriile în care sunt prezente gaze explozive, vapori sau praf, cum ar fi fabricile chimice, rafinăriile de petrol și unitățile de producție cu materiale inflamabile.

Grinda și toate părțile asociate sunt proiectate pentru a preveni generarea de scântei, care include acoperiri sau acoperiri antistatice. Componentele sunt închise sau izolate într-un mod care îndeplinește standardele industriale antiexplozie, cum ar fi ATEX sau IECEx, asigurând siguranța în condiții periculoase. atmosfere. Faza principală este proiectată pentru a oferi suport maxim de sarcină și rigiditate, asigurând o deformare minimă sub sarcină.

3) Stabilitatea grinzii principale este crucială pentru manipularea precisă și sigură a materialelor, în special în medii în care chiar și accidente minore ar putea avea consecințe grave. Într-o macara cu o singură grindă, palanul și căruciorul se deplasează de-a lungul flanșei inferioare a grinzii principale, ceea ce simplifică designul și reduce greutatea sistemului în comparație cu modelele cu fascicul dublu. Configurația cu un singur fascicul este adesea mai rentabilă și potrivită pentru capacități de încărcare mai ușoare.

2.Sistem de ridicare

Motor: Motorul unui sistem de ridicare a macaralei cu un singur fascicul rezistent la explozie este o componentă crucială care asigură o funcționare sigură și eficientă în medii în care pot fi prezente gaze sau praf explozive. Caracteristici cheie ale motorului antiexploziv pentru sistemele de ridicare a macaralei rulante: Motorul este proiectat special pentru a preveni scânteile sau căldura de a aprinde gaze explozive sau praf în zone periculoase.

Reductor: Reductorul scade viteza de rotație a motorului pentru a asigura o mișcare mai lentă și mai controlată a palanului. Mărește cuplul transmis de la motor la palan, permițând macaralei să ridice sarcini grele. Reductoarele rezistente la explozie sunt proiectate pentru preveniți scăparea scânteilor sau căldurii și aprinderea oricăror gaze sau praf periculoase din mediul înconjurător. Aceste reductoare au adesea carcase sigilate și sunt construite pentru a rezista la condiții extreme.

Tambur: Tamburul stochează cablul de ridicare (sau frânghia) care este înfășurat și desfășurat pentru a ridica sau a coborî sarcina. Tamburul se rotește, de obicei alimentat de un motor electric cu o cutie de viteze reductoră, pentru a deplasa frânghia. La modelele rezistente la explozie, se acordă o atenție deosebită pentru a se asigura că mișcarea tamburului nu declanșează scântei. Tamburul funcționează în tandem cu palanul, care folosește cablul de sârmă pentru a ridica sarcini grele. asigură funcționarea în siguranță prin prevenirea coborârii accidentale a sarcinilor, în special în medii periculoase.

Sârmă de sârmă: Designul cablului ar fi de obicei o construcție cu mai multe fire care oferă o flexibilitate mai mare și o capacitate portantă mai mare. Funcția poate prezenta un număr mai mare de șuvițe și fire pentru a distribui sarcina în mod uniform și pentru a evita ruperea sub stres ridicat. Cablurile de sârmă utilizate la astfel de macarale sunt adesea lubrifiate pentru a reduce frecarea, a preveni uzura și a proteja împotriva daunelor mediului. Lubrifianții speciali sunt utilizați pentru a se asigura că frânghia își menține rezistența și fiabilitatea în timp.

Bloc de scripete: Blocul de scripete este un sistem care conține unul sau mai multe scripete într-o carcasă. Face parte din mecanismul de ridicare al macaralei, care permite cablului sau lanțului să se deplaseze fără probleme peste scripete, reducând frecarea și asigurând o ridicare eficientă. Blocul de scripete ajută la ghidarea și susținerea sarcinii ridicate.

Dispozitiv de ridicare: Sistemul de ridicare al unei macarale rulante cu un singur fascicul rezistent la explozie este proiectat să funcționeze în siguranță în medii în care pot fi prezente atmosfere explozive, cum ar fi uzinele chimice, rafinăriile de petrol sau site-urile miniere. .

3.Sfârșittransport

Design rezistent la explozie: Construit cu materiale care previn scânteile, cum ar fi metale neferoase sau oțel acoperit special. Toate cablurile electrice, motoarele și sistemele de control sunt închise în carcase rezistente la explozie pentru a preveni aprinderea oricăror gaze sau particule prezente în mediul înconjurător.Caruciorul de capăt este sigilat pentru a preveni pătrunderea de praf sau gaz care ar putea duce la aprindere.

Structură și suport de sarcină: căruciorul de capăt se conectează în siguranță la grinda principală a grinzii unice, susținând greutatea încărcăturii și distribuind-o uniform pe structura macaralei. Construit pentru utilizare grea, asigurând că macaraua rămâne stabilă chiar și atunci când manevrând capacitatea maximă de încărcare. Întărit pentru a preveni orice îndoire sau răsucire sub presiunea sarcinii.

Sistem de roți: Adesea realizat din materiale care nu produc scântei, cum ar fi nailon, aliaje de cupru sau roți acoperite cu cauciuc. Proiectat pentru a minimiza frecarea și pentru a permite o mișcare laterală lină de-a lungul șinei macaralei, îmbunătățind eficiența operațională și controlul. Roțile sunt foarte rezistent la uzură și coroziune, potrivit pentru utilizare pe termen lung în condiții dure.

Motor și mecanisme de control: Motoarele care antrenează căruciorul de capăt sunt special concepute pentru a conține orice potențiale explozii în carcasa lor. Echipat cu sisteme de control care permit poziționarea precisă a macaralei, care este esențială în medii periculoase. Vitezele reglabile asigură manevrabilitate în siguranță, ajutând operatorul să manipuleze materiale sensibile fără smucituri sau mișcări bruște.

Mecanisme de siguranță: Sisteme integrate de oprire de urgență care pot întrerupe puterea întregii macarale în cazul oricărei defecțiuni. Senzori care împiedică macaraua să ridice sarcini dincolo de limita de siguranță de lucru. Oprește macaraua să se deplaseze excesiv sau să se deplaseze dincolo de zonele sigure specificate, reducând riscul de accidente.

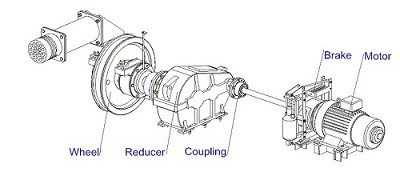

4.Mecanism de deplasare cu macara

1) Principiul de funcționare

Mecanismul de deplasare este de obicei alimentat de motoare electrice, care antrenează roțile sau cărucioarele macaralei de-a lungul pistei. La macaralele rezistente la explozie, motoarele și componentele electrice sunt proiectate pentru a fi rezistente la scântei sau închise pentru a preveni aprinderea gazelor inflamabile sau a prafului în medii periculoase. Motorul este de obicei conectat la o cutie de viteze care reduce viteza motorului și transmite forța de rotație asupra roților sau căruciorului. Cutia de viteze și sistemul de transmisie sunt, de asemenea, proiectate să îndeplinească standardele anti-explozie, fiind etanșate sau adăpostite în carcase de protecție. Deplasarea macaralei este facilitată de roți care rulează de-a lungul șinelor (sau pistelor) montate pe structura de deasupra capului. Aceste roți sunt adesea realizate din materiale care pot rezista la solicitări mari și pot rezista la uzură. Roțile sunt antrenate de ansamblul motor și cutie de viteze, iar mișcarea lor de-a lungul șinei asigură deplasarea orizontală.

2) Funcțiile mecanismului de acționare a macaralei

Motorul alimentează mișcarea macaralei de-a lungul pistei. Este proiectat în mod obișnuit cu carcase rezistente la explozie pentru a se asigura că nu aprinde nicio substanță combustibilă din aer. Motorul antrenează un reducător care reduce viteza în timp ce crește cuplul. Acest lucru este necesar pentru ca macaraua să se miște fără probleme și cu o forță suficientă de-a lungul căii sale. Mecanismul de deplasare deplasează macaraua de-a lungul grinzii, care este grinda structurală principală. Căruciorul ține palanul macaralei și se deplasează peste grinda ca parte a sistemului de deplasare. Macaraua este echipată cu roți care rulează de-a lungul șinelor sau șinelor, de obicei montate pe partea laterală a grinzii. Aceste roți sunt concepute pentru a transporta sarcina și pentru a permite o deplasare lină. Acestea pot avea rulmenți cu role sau rulmenți cu bile pentru a reduce frecarea și uzura.

5.Mecanism de deplasare a căruciorului

1) Compoziția structurală

Cadru cărucior: Cadrul servește ca structură principală care susține toate celelalte componente ale căruciorului. Este proiectat să suporte sarcina și să asigure stabilitatea în timpul funcționării. Este fabricat din oțel de înaltă rezistență sau din alte materiale durabile pentru a rezista la solicitările mecanice și la cerințele de rezistență la explozie.

Roți și rulmenți pentru cărucior: căruciorul are roți care se deplasează de-a lungul grinzii podului (de obicei, un sistem de șină sau șină). Aceste roți sunt de obicei montate pe rulmenți, care permit o mișcare lină de-a lungul fasciculului, reducând în același timp frecarea. Roțile pot fi echipate cu un strat special sau pot fi proiectate să reziste la atmosfere explozive pentru a preveni scânteile.

Mecanism de antrenare (motor și reductor): căruciorul este alimentat de un sistem de antrenare, care include un motor (adeseori rezistent la explozie) și un reductor pentru a controla viteza și cuplul. Motorul antrenează angrenajele și pinioanele sau lanțurile care mișcă căruciorul de-a lungul grinzii. Motorul este proiectat pentru a preveni scânteile sau căldura care ar putea provoca o explozie, respectând standardele stricte împotriva exploziilor.

Sistem de frânare electromagnetică: Un sistem de frânare, adesea de natură electromagnetică, este utilizat pentru a opri căruciorul sau pentru a-l menține pe loc în timpul funcționării. Acest sistem este crucial pentru siguranța macaralelor rezistente la explozie, deoarece este proiectat pentru a fi rezistent la scântei și pentru a preveni supraîncălzirea sau defecțiunile mecanice.

Componente electrice rezistente la explozie: întregul sistem electric, inclusiv cablajul, panourile de comandă și întrerupătoarele, este proiectat pentru a îndeplini standardele împotriva exploziilor. Aceste componente sunt în mod obișnuit găzduite în carcase etanșe, rezistente la explozie, pentru a preveni orice sursă potențială de aprindere în medii periculoase. defecțiune.

Caracteristici de siguranță: Siguranța este primordială, în special în cazul macaralelor rezistente la explozie. Caracteristicile de siguranță includ butoane de oprire de urgență, protecție la suprasarcină, dispozitive anti-coliziune și alte mecanisme de siguranță pentru a preveni accidentele în timpul funcționării. Căruciorul poate fi echipat cu senzori pentru a detecta sarcina și pentru a preveni încărcarea excesivă sau răsturnarea.

Sistem de șină și suspensie: Căruciorul se deplasează de-a lungul unui sistem de șine suspendat de grinda principală a macaralei. Șina trebuie să fie nivelată și aliniată precis pentru a asigura o funcționare fără probleme. Sistemul de suspensie asigură că căruciorul este susținut și aliniat corespunzător cu grinda.

Carcasă rezistentă la explozie: Anumite componente, cum ar fi motorul, angrenajele și panourile de control, sunt închise în carcase rezistente la explozie. Aceste carcase sunt proiectate pentru a preveni scurgerea oricăror scântei sau defecțiuni electrice în mediul înconjurător.

Sistem de control: Un sistem de control permite operatorului să controleze mișcarea, viteza și poziția căruciorului. Este conectat la sistemul electric și poate include comenzi suspendate sau sisteme wireless. Comenzile rezistente la explozie sunt utilizate pentru a se asigura că operatorul este ferit de pericolele electrice în atmosfere explozive.

Cârlig de încărcare sau suspensie: cârligul de încărcare sau mecanismul de suspensie atârnă de cărucior, susținând încărcătura ridicată sau transportată. Cârligul poate fi echipat cu caracteristici rezistente la explozie pentru a preveni descărcarea accidentală a electricității statice sau scântei la manipularea materialelor explozive.

Mecanism anti-ostinare: Unele macarale rezistente la explozie sunt echipate cu un sistem anti-ostinare pentru a stabiliza sarcinile în timpul mișcării, în special în medii cu risc ridicat. Acest sistem ajută la prevenirea balansării sarcinii, care ar putea provoca instabilitate sau accidente.

2) Funcția mecanismului de acționare a căruciorului

Mecanismul de deplasare al unei macarale rulante cu un singur fascicul rezistent la explozie permite deplasarea precisă și sigură a sarcinilor grele în medii periculoase, asigurând în același timp protecția echipamentului și personalului împotriva potențialelor explozii.

6.Roata macaralei

Roțile macaralei sunt montate pe capetele podului macaralei sau căruciorului. Acestea permit macaralei să se deplaseze de-a lungul șinelor sau șinelor de rulare. Aceste roți sunt de obicei fabricate din materiale care pot rezista la sarcini mari și la condiții de mediu dure. La macaralele rezistente la explozie, acestea sunt adesea construite din oțel de înaltă rezistență pentru a preveni scânteile și pentru a minimiza riscul de aprindere în atmosfere explozive.

Designul macaralei asigură respectarea standardelor stricte de siguranță. De exemplu, carcasa roții macaralei poate fi etanșată pentru a preveni eliberarea de scântei sau electricitate statică, care ar putea aprinde gaze combustibile, praf sau vapori din mediu. Designul rezistent la explozie poate include motoare rezistente la explozie, componente electrice și sisteme de control, asigurându-se că toate părțile macaralei sunt sigure pentru a funcționa în locuri periculoase.

Roțile macaralei sunt proiectate să ruleze fără probleme pe șinele de deasupra capului. Acestea trebuie să fie durabile pentru a suporta frecarea și uzura constantă de la mișcarea macaralei, oferind în același timp stabilitate pentru a suporta sarcini grele. Sistemul de șine face parte dintr-o structură mai mare care asigură ca macaraua să rămână aliniată și să funcționeze cu vibrații minime, ceea ce ar putea în caz contrar generează scântei sau alte riscuri de aprindere.

7. Cârlig de macara

1) Cârligul și celelalte componente ale macaralei sunt construite pentru a preveni declanșarea scânteilor sau căldurii care ar putea provoca o explozie. Aceasta include utilizarea materialelor care nu generează cu ușurință scântei, precum și asigurarea că toate îmbinările și conexiunile sunt etanșate și protejate. Cârligul este de obicei fabricat din materiale de înaltă rezistență, rezistente la coroziune, cum ar fi oțel inoxidabil sau aliaje speciale, pentru a rezista la dureri dure. și medii potențial corozive.

2) Cârligul este proiectat pentru a transporta sarcini grele, menținând în același timp integritatea structurală în condiții extreme. De obicei, include caracteristici de siguranță, cum ar fi dispozitive anti-rotație, mecanisme de blocare și alte dispozitive de siguranță pentru a preveni detașarea accidentală. Cârligele rezistente la explozie sunt adesea proiectate la comandă în funcție de clasa și zona zonei periculoase, în conformitate cu standardele internaționale (cum ar fi certificarea ATEX sau IECEx).

8.Motor

Design motor rezistent la explozie: Motorul este găzduit într-o carcasă rezistentă la explozie (deseori marcată ca „Ex”). Această carcasă este concepută pentru a rezista la o explozie internă și pentru a preveni scăparea scânteilor sau a flăcărilor, care ar putea aprinde atmosfera periculoasă din jur. Aceste motoare sunt adesea certificate conform standardelor internaționale, cum ar fi ATEX (Europa) sau IECEx (Internațional), indicând că sunt sigure. pentru utilizare în atmosfere explozive specifice.

Caracteristici ale motoarelor rezistente la explozie: Motoarele antiexplozive sunt echipate cu funcții de control al temperaturii pentru a evita supraîncălzirea, care poate fi o sursă de aprindere. Aceste motoare sunt proiectate să funcționeze la temperaturi mai scăzute în comparație cu motoarele standard. Motoarele utilizate la astfel de macarale sunt fabricate din materiale de înaltă calitate, rezistente la coroziune, pentru a rezista la condiții dure de mediu, cum ar fi umiditatea, praful și temperaturile extreme. Părțile motorului, inclusiv rulmenții și comutatoarele, sunt proiectate pentru a minimiza generarea de scântei, care ar putea declanșa o explozie.

Putere și viteză: Motoarele rezistente la explozie pentru macarale variază în mod obișnuit de la putere mică (pentru macaralele mai ușoare) la puteri mai mari (pentru macaralele grele), măsurate de obicei în cai putere sau kilowați (kW). În funcție de aplicația macaralei, motorul poate fi cuplat cu un variator de frecvență (VFD) pentru a controla fără probleme viteza de mișcare a macaralei.

.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

1) Sistem de alarmă cu sunet și lumină

O macara rulantă cu un singur fascicul, rezistentă la explozie, funcționează de obicei în medii în care există riscul de explozie, cum ar fi în fabrici chimice, rafinării sau alte locații periculoase. Sistemul de macara este proiectat pentru a face față atmosferelor explozive, asigurând în același timp siguranța și prevenind aprinderea.

Alarmă luminoasă: lumini de semnalizare anti-explozie: aceste lumini de semnalizare sunt utilizate pentru a indica diferite stări de funcționare a macaralei, cum ar fi pregătirea operațională, urgență sau nevoi de întreținere. Sistemul include, în general, lumini colorate diferite pentru diferite semnale. Roșu este semnal de urgență, oprire sau pericol. Galben este semnal de avertizare sau avertizare (de exemplu, când macaraua este în funcțiune sau într-o stare limitată). Verde este funcționare sigură sau normală, indicând că macaraua funcționează conform așteptărilor. Luminile sunt găzduite în carcase rezistente la explozie pentru a preveni evacuarea oricărei aprinderi interne în mediul extern.

Alarme sonore (claxoane sau sirene): Aceste alarme alertează operatorii și personalul din apropiere asupra situațiilor critice. Sunetul este suficient de puternic pentru a fi auzit peste zgomotul mașinii sau echipamentelor. Claxonul continuu este adesea folosit pentru a semnala un pericol imediat sau o defecțiune. Claxonul intermitent poate semnala avertismente sau când macaraua se apropie de o zonă de pericol. Alarma multiton oferă tonuri diferite pentru diferite stări de funcționare Asemenea luminilor, alarmele sonore sunt găzduite în carcase rezistente la explozie pentru a se asigura că nu prezintă un risc într-o atmosferă explozivă.

2) Întrerupător de limită

Întrerupătoarele de limită ale macaralelor tip portal exterioare sunt cruciale pentru siguranță și eficiență operațională. Acestea sunt utilizate pentru a preveni deplasarea macaralei dincolo de limitele desemnate, ceea ce ajută la evitarea coliziunilor și a accidentelor.

Funcții: întrerupătorul de limită este construit pentru a îndeplini standardele anti-explozie (cum ar fi ATEX sau IECEx) pentru a se asigura că nu provoacă scântei sau căldură care ar putea aprinde gaze explozive, praf sau vapori în mediul înconjurător. Ajută la prevenirea macaraua să nu funcţioneze peste capacitatea sa, prevenind astfel accidente precum răsturnarea sau defecţiunile mecanice din cauza sarcinii excesive. Întrerupătorul de limită opreşte mişcarea macaralei odată ce atinge cursa maximă permisă în orice direcţie, inclusiv mișcarea orizontală a podului și căruciorului sau deplasarea verticală a palanului.

Tipuri: întrerupătorul de limită poate fi mecanic (folosind un mecanism de pârghie sau role pentru a activa comutatorul) sau electronic (folosind senzori precum senzori optici, capacitivi sau inductivi pentru a detecta limitele).

10.Dispozitive de siguranță

Motor și componente electrice rezistente la explozie: motoarele și componentele electrice etanșate previn scânteile și alte descărcări electrice care ar putea aprinde substanțe inflamabile. Carcasele pentru aceste componente sunt de obicei evaluate conform standardelor precum ATEX sau IECEx, care certifică capacitatea lor de a funcționa în siguranță în medii explozive.

Dispozitive anti-coliziune: sistemele anti-coliziune, inclusiv senzori cu infraroșu sau cu ultrasunete, ajută la prevenirea coliziunilor cu alte macarale, obiecte sau personal din zona de lucru, reducând riscurile în setările periculoase.

Acest dispozitiv este deosebit de important în zonele cu macarale multiple sau cu spațiu restrâns.

Sistem de protecție la suprasarcină: limitatoarele de suprasarcină împiedică macaraua să ridice sarcini care depășesc capacitatea nominală. Acest lucru ajută la prevenirea stresului structural, răsturnării și deteriorarea echipamentului.

Senzorii pot detecta suprasarcina și pot declanșa o alarmă sau pot opri automat operațiunile.

Buton de oprire de urgență: butoanele de oprire de urgență sunt plasate strategic atât pe macara, cât și pe telecomenzi, permițând operatorilor sau personalului să oprească instantaneu mișcarea macaralei dacă există vreun pericol.

În medii explozive, aceste butoane sunt construite pentru a rezista la șocuri și pentru a evita activarea accidentală.

Componente rezistente la scântei: materialele rezistente la scântei sunt utilizate în piese care altfel ar putea provoca scântei de la frecare. Aceste materiale includ cârlige din bronz sau alamă, roți și alte componente în contact cu alte metale.

Întrerupătoare de limită: întrerupătoarele de limită împiedică macaraua să depășească punctele de referință, cum ar fi limitele superioare și inferioare ale palanului și sfârșitul cursei pentru pod și cărucior. Acest lucru ajută la evitarea situațiilor periculoase în care macaraua s-ar putea deplasa în mod neașteptat sau poate ajunge într-o poziție. care ar putea deteriora structurile din jur.

Împământare și măsuri antistatice: Dispozitivele de împământare și sistemele antistatice împiedică acumularea de electricitate statică, care altfel ar putea aprinde materiale inflamabile. Periile, cablurile sau roțile conductoare de împământare pot ajuta la disiparea statică în siguranță.

Cabluri închise și protejate: Cablurile electrice și cablurile de control sunt în mod obișnuit închise în conducte de protecție sau carcase metalice pentru a preveni deteriorarea accidentală sau expunerea la gaze explozive. Sunt utilizate garnituri speciale pentru cabluri pentru a se asigura că nu pot scăpa scântei prin căile de cablare.

Controlul și monitorizarea temperaturii: Senzorii de temperatură de pe motoare, frâne și alte componente cheie monitorizează căldura excesivă care ar putea aprinde substanțele din apropiere. Sistemele pot opri automat macaraua dacă temperaturile depășesc limitele de siguranță.

Funcționarea telecomenzii: telecomenzile rezistente la explozie permit operatorilor să controleze macaraua de la o distanță sigură, minimizând expunerea la zone periculoase. Comenzile de la distanță sunt proiectate cu carcase speciale pentru a evita descărcările accidentale sau deteriorarea în condiții explozive.

11.Mod de control

Control suspendat: Un control suspendat cu fir permite operatorului să controleze macaraua de la o distanță sigură. Pandantivul are butoane pentru deplasarea macaralei în diverse direcții, ridicare și coborâre și oprire de urgență. Menține o distanță de siguranță față de materialele periculoase și operațiunile cu macaraua. Pandantivul este rezistent la explozie și rezistent la scântei, ceea ce îl face potrivit pentru medii periculoase.

Telecomandă: telecomenzile fără fir sunt adesea folosite pentru a permite operatorului libertate deplină de a se deplasa pe șantier în timp ce controlează macaraua de la o distanță sigură. Oferă o flexibilitate mai mare în mișcare și operare, îmbunătățește siguranța, permițând operatorului să mențină o distanță mai mare față de zone.

Control cabină: Pentru macaralele mai mari și mai complexe, o configurație de control al cabinei permite operatorului să stea într-o cabină închisă, rezistentă la explozie, cu comenzi similare cu cele din configurațiile suspendate sau de la distanță. Oferă o linie de vedere clară asupra zonei de lucru și permite pentru controlul precis al macaralei. Cabinele sunt rezistente la explozie și adesea climatizate.

PLC (controller logic programabil) și sisteme de control automate: PLC-urile pot fi integrate în macara pentru funcționare semi-automatizată sau complet automatizată. Acest lucru este deosebit de util în sarcinile repetitive sau periculoase în care se preferă intervenția umană minimă. Reduce necesitatea implicării operatorului în zone periculoase, asigurând operațiuni mai sigure. Îmbunătățește eficiența și consistența în operațiuni repetitive.

Sisteme de control de siguranță și de urgență: În plus față de modul de control principal, macaralele rezistente la explozie sunt echipate cu diferite comenzi de oprire de urgență, protecție la suprasarcină și sisteme de frânare de urgență pentru a asigura oprirea în siguranță în caz de urgență. Asigură răspuns rapid la situații de urgență și minimizează riscul de accidente în medii explozive.

12.Schiță

Tehnic principal

Siguranță sporită pentru medii periculoase: Macaralele rezistente la explozie sunt proiectate cu carcase și materiale specializate care previn scânteile sau arcurile electrice, reducând semnificativ riscul de explozie în medii volatile.

Construcție fiabilă și durabilă: Aceste macarale sunt construite pentru a rezista în medii dure în care expunerea la gaze corozive, substanțe chimice sau praf este obișnuită.

Design ușor și manevrabilitate îmbunătățită: construcția cu un singur fascicul este de obicei mai ușoară decât modelele cu fascicul dublu, facilitând instalarea și operarea în zone cu spațiu limitat sau cerințe de încărcare mai reduse. Designul său compact permite o mișcare mai ușoară și mai precisă, îmbunătățind eficiența în zonele de lucru mici sau aglomerate.

Eficiență a costurilor: Macaralele rulante cu o singură grindă sunt, în general, mai rentabile decât versiunile cu grindă dublă, atât în ​​ceea ce privește costurile inițiale, cât și în ceea ce privește întreținerea. Datorită designului lor simplificat și greutății mai mici, necesită mai puțin suport structural și putere pentru a funcționa, reducând costurile operaționale peste orar.

Aplicații versatile: Macaralele rulante cu un singur fascicul pot fi utilizate într-o gamă de capacități de încărcare, suportând de obicei sarcini ușoare până la medii (1 până la 20 de tone), ceea ce este potrivit pentru multe aplicații industriale.

Cerințe reduse de spațiu de instalare: Designul cu o singură grindă ocupă mai puțin spațiu vertical și orizontal, ceea ce este ideal pentru instalațiile cu spațiu limitat la cap sau la podea. Acest lucru permite o mai bună utilizare a spațiului disponibil și maximizează eficiența în clădiri mai mici sau spații restrânse.

Ușurință de întreținere: Designul simplu al unui singur fascicul face întreținerea și inspecția mai accesibile, ceea ce duce la timpi de nefuncționare mai mici. Design-urile rezistente la explozie încorporează caracteristici care permit accesul sigur și rapid la componentele critice pentru întreținere, fără a compromite siguranța.

Opțiuni de proiectare personalizabile și flexibile: Macaralele cu un singur fascicul rezistente la explozie pot fi personalizate cu funcții suplimentare, cum ar fi dispozitive anti-coliziune, sisteme de control de la distanță și protecție la suprasarcină, sporind siguranța și capacitatea de utilizare. Designul flexibil permite, de asemenea, integrarea cu alte echipamente, cum ar fi Palanuri specializate sau sisteme de automatizare, care satisfac diverse nevoi industriale.

Instalații petrochimice și chimice: Manipularea materialelor grele în zone cu gaze și substanțe chimice explozive.

Rafinării de petrol și gaze: Încărcarea, descărcarea și transportul echipamentelor în zone cu potențiale scurgeri de gaze.

Industria farmaceutică: Mișcarea materialelor în care pot fi prezenți solvenți și alte substanțe inflamabile.

Operațiuni miniere: Transport de încărcături în zone cu praf combustibil.

Fabricarea vopselei și a vopselei: Manipularea containerelor mari de lichide și pulberi inflamabile.

Prelucrarea cerealelor și a alimentelor: gestionarea cerealelor în vrac, a făinii și a altor pulberi care pot forma nori de praf combustibil.

1. Proiectare și inginerie: Începeți cu o analiză a cerințelor împotriva exploziilor și a mediului operațional în care va fi utilizată macaraua. Creați specificații pentru a îndeplini standardele din industrie pentru echipamente antiexplozive, respectând de obicei standardele ATEX, NEC sau IEC, bazate pe pe clasificarea zonei. Selectați materiale și componente adecvate, cum ar fi motoare, comenzi și cabluri, care sunt proiectate pentru aplicații rezistente la explozie.

2. Achiziție de materiale: Achiziționați componente și materiale electrice (motoare, cablaje, carcase) certificate rezistente la explozie de la furnizori aprobați. Selectați metale și aliaje de calitate superioară rezistente la coroziune și generarea de scântei, esențiale pentru mediile periculoase. Utilizați acoperiri anti-coroziune și antistatice, mai ales dacă macaraua va funcționa în medii predispuse la umiditate, substanțe chimice sau praf.

3. Fabricare și fabricație: Fabricați principalele elemente structurale ale macaralei (gripă, grinzi de capăt, cărucior) folosind tehnici de sudură și prelucrare pentru a asigura rezistența și precizia. Asamblați motorul antiexploziv și mecanismul de ridicare cu o aliniere atentă pentru a preveni scânteile și pentru a asigura fiabilitatea. Fabricați sau instalați carcase electrice rezistente la explozie, asigurându-vă că sunt sigilate pentru a preveni pătrunderea oricăror gaze inflamabile. Instalați și conectați panourile de comandă rezistente la explozie cu cabluri izolate, rezistente la scântei. Măsurile suplimentare pot include amplasarea sistemelor de control în zone sigure sau adăpostirea lor în cutii rezistente la explozie.

4. Controlul calității și testarea: Testați capacitatea portantă a macaralei pentru a vă asigura că îndeplinește standardele de siguranță și operaționale. Efectuați teste specifice de rezistență la explozie, cum ar fi verificarea scânteilor și asigurarea izolării, pentru a verifica conformitatea cu standardele de rezistență la explozie. Verificați că toate sistemele electrice funcționează în siguranță fără arc, scântei sau supraîncălzire și asigurați-vă că controalele și sistemele de siguranță sunt pe deplin funcționale. Testați acoperirile și materialele pentru rezistența la coroziune, în special dacă macaraua va fi utilizată în medii predispuse la chimicale.

5. Asamblare și verificări finale: Asamblați componentele macaralei, inclusiv podul, palanul, căruciorul și sistemele electrice, într-un mediu controlat. Inspecție finală Efectuați o inspecție amănunțită pentru a confirma că au fost îndeplinite toate standardele și specificațiile împotriva exploziilor. Documentați toate testele, inspecțiile și procesele de certificare pentru a asigura trasabilitatea și conformitatea cu reglementările de siguranță.

6. Instalare și punere în funcțiune: Pregătiți locul de instalare, asigurându-vă că îndeplinește cerințele împotriva exploziilor și că nu prezintă pericole potențiale. Asamblați și instalați macaraua la fața locului, urmând protocoale stricte de siguranță pentru a preveni deteriorarea sau alinierea greșită. Efectuați teste funcționale și de sarcină post-instalare pentru a verifica fiabilitatea operațională și siguranța în mediul destinat.

7. Certificare și predare: Obțineți certificare de la terți pentru conformitatea cu rezistența la explozie, dacă reglementările locale o cer. Oferiți instruire pentru operator și întreținere concentrată pe manipularea și siguranța echipamentelor rezistente la explozie. Oferiți clientului documentație completă, inclusiv manuale de întreținere, certificare, și ghiduri operaționale.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. Au fost date în folosință 32 de linii de sudură, 50 sunt planificate a fi instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
