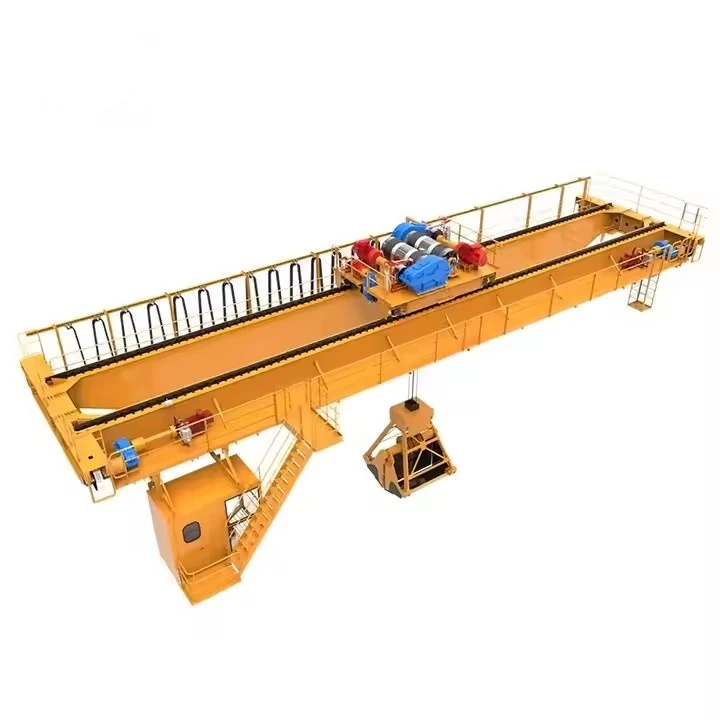

Macara rulantă automată

Caracteristici cheie ale macaralelor rulante automate:

Operare automată

UtilizăriPLC (controller logic programabil)şisenzoripentru control precis.

Poate fi integrat cutelecomandasausisteme complet autonome(bazat-AI).

Sprijinătrasee de ridicare pre-programatepentru sarcini repetitive.

Luați tipuri de găleți

Clamshell Grab– Pentru materiale libere precum nisipul și cerealele.

Grab de coajă de portocală– Pentru fier vechi și pietre.

Grab motorizat– Acționat electric pentru un control mai bun.

Eficiență și siguranță ridicate

Încărcare/descărcare mai rapidă în comparație cu macaralele manuale.

Tehnologie anti-legănatăpentru o funcționare lină.

Funcții de protecție la suprasarcină și oprire de urgență.

Aplicații

Porturi și terminale– Încărcarea/descărcarea navelor.

Centrale electrice– Manipularea cărbunelui.

Oteliere– Manipularea fier vechi.

Managementul deșeurilor– Mutarea deșeurilor în vrac.



Comparație cu macarale manuale

Caracteristică	Macara automată de prindere	Macara manuală
Viteză	Cicluri mai rapide, consistente	Mai lent, variabil
Cerința de muncă	Minimal (la distanță/automat)	Necesită operator calificat
Precizie	Ridicat (guidat-laser)	Depinde de aptitudinile operatorului
Siguranţă	Senzori avansati și IA	Risc de accident mai mare
Cost în timp	Cost operațional mai mic	Costuri mai mari cu forța de muncă



Capacitate de ridicare5 – 50 de tone (până la 100+ tone pentru sarcini grele-)
Span10 – 35 metri (reglabil)
Înălțimea de ridicare10 – 30 de metri
Clasa de serviciuA6 (Servicii grele) sau A7 (Servicii severe)
Viteza de operare -Ridicare: 5 – 20 m/min
                              -Deplasare cărucior: 20 – 45 m/min
                              -Cursa macaralei: 30 – 60 m/min

Voltaj380V/50Hz sau 480V/60Hz (trifazic)
Grad de protecțieIP55 (rezistent la praf/la apă)
Dispozitive de siguranțăLimitator de suprasarcină, oprire de urgență, întrerupătoare de limită, evitarea coliziunilor.

Unmacara rulantă automatăconstă din mai multe componente mecanice, electrice și de control cheie care lucrează împreună pentru a permite manipularea eficientă și automată a materialelor. Mai jos este o defalcare detaliată a componentelor sale principale:



1. Componente structurale

A. Grinda pod (grinzi principale și de capăt)

Structura portantă-principală care se deplasează de-a lungul șinelor pistei.

Fabricat din oțel sudat (tip cutie-sau tip ferme) pentru rezistență și durabilitate.

Sprijină palanul, căruciorul și mecanismul de prindere.

B. Camioane de capăt (ansambluri de roți)

Situat la ambele capete ale grinzii podului.

Echipat curoți, motoare și frânepentru deplasarea macaralei de-a lungul pistei.

Poate includetampoanepentru a absorbi impactul la limitele de deplasare.

C. Sinele piste

Instalat pe structura clădirii sau pe stâlpi de susținere.

Oferă o cale lină pentru mișcarea macaralei.

2. Componente de ridicare și apucare

A. Mecanismul de ridicare

Motor de ridicare(AC/DC sau variator de frecvență-controlat).

Sârmă sau lanț(pentru ridicarea/coborârea apucătorului).

Sistem de tambur sau snopi(ghidează frânghia/lanțul).

Frâne(electromagnetic sau hidraulic pentru siguranță).

B. Prinde găleată

Clamshell Grab(pentru materiale în vrac cum ar fi cărbunele, cerealele).

Grab de coajă de portocală(pentru fier vechi, pietre).

Grab motorizat(auto{0}}deschidere/închidere prin motor electric).

Prinde-acționat cu frânghie(controlat de tamburi de ridicare separati).

C. Ansamblu cărucior

Se deplasează orizontal de-a lungul grinzii podului.

Poartă palanul și prinderea pentru o poziționare precisă.

Includemotor cărucior, roți și frâne.

3. Sisteme Drive & Motion

A. Unități de călătorie (Pod și cărucior)

Motoare de călătorie(pentru deplasarea macaralei și căruciorului).

Cutii de viteze reductoare(pentru controlul vitezei).

Sistem de roți și șine(pentru o mișcare lină).

B. Cabină de control sau stație suspendată

Cabina operatorului(pentru control manual/semi{0}}automat).

Telecomanda radio(funcționare fără fir).

HMI cu ecran tactil(în sisteme avansate).

4. Componente de automatizare și control

A. Controler logic programabil (PLC)

Unitate centrală de control pentru secvențe automate.

Mărci: Siemens, Allen-Bradley, Mitsubishi.

B. Senzori și sisteme de feedback

Celulă de sarcină(cântărește materialul în timp real).

Codificator(urmează poziția/viteza).

Senzori cu laser/ultrasunete(pentru poziționare).

Sistem anti-sway(reduce oscilația sarcinii).

C. Interfață om-mașină (HMI)

Panou cu ecran tactil pentru monitorizare și control.

Afișează greutatea, poziția, alarmele etc.

D. Convertizoare de frecvență (VFD)

Controlează viteza motorului pentru o funcționare lină.

Mărci: ABB, Schneider, Danfoss.

.

5. Sisteme de putere și siguranță

A. Sursa de alimentare

Sistem Festoon sau tambur de cablu(pentru putere/transmisia de date).

Întrerupător principal și contactori(protecție electrică).

B. Dispozitive de siguranță

Limitator de suprasarcină(previne depășirea capacității).

Întrerupătoare de limită(oprește macaraua la limitele de deplasare).

Butoane de oprire de urgență(oprire instantanee).

Sistem anti-coliziune(pentru macarale multiple).

Anemometru(monitor viteza vântului pentru macarale exterioare).

6. Componente auxiliare

Sistem de lubrifiere(ungere automată-pentru angrenaje).

Sisteme de iluminat și alarmă(pentru alerte de siguranță).

Protecție împotriva prafului și a intemperiilor(Incinte cu clasificare IP-).

Schiţa

Tehnic principal





Macaralele rulante automate oferă avantaje semnificative față de macaralele tradiționale manuale sau semi-{0}}automate, făcându-le ideale pentru aplicații industriale grele-.

1. Eficiență și productivitate ridicate

Manipulare mai rapidă a materialelor: graburile automate reduc timpii de ciclu, crescând debitul.

Funcționare continuă: Poate lucra 24/7 cu intervenție umană minimă.

Control de precizie: Sistemele automate asigură o poziționare precisă și mișcare de apucare.

2. Costuri reduse cu forța de muncă și eroare umană

Dependență minimă de operator: Poate fi controlat de la distanță sau autonom.

Elimină greșelile manuale: Măsurarea automată a greutății și planificarea traseului reduc erorile.

3. Siguranță îmbunătățită

Evitarea coliziunilor: Senzorii previn accidentele cu obstacole sau alte macarale.

Protecție la suprasarcină: Oprire automată dacă greutatea depășește capacitatea.

Fără manipulare manuală: Reduce expunerea lucrătorilor la medii periculoase (de exemplu, praf, căldură).

4. Economii de energie și întreținere redusă

Unități de frecvență variabilă (VFD): Optimizează viteza motorului, reducând consumul de energie.

Diagnosticare inteligentă: Alertele de întreținere predictivă reduc timpul de nefuncționare.

5. Versatilitate în manipularea materialelor

Adaptabil la diferite tipuri de apucatoare (coaja de clapeta, coaja de portocala, motorizata).

Poate manipula diverse materiale în vrac (cărbune, cereale, resturi, ciment).



Aceste macarale sunt utilizate pe scară largă în industriile care necesitămanipulare de-viteză mare,{1}}volum mare de materiale în vrac.

1. Porturi și terminale

Încărcarea/Descărcarea navei: Transferă eficient cărbunele, cerealele și mineralele între nave și depozitare.

Manipulare barje și containere: Mută ​​mărfuri în vrac în porturi.

2. Centrale electrice

Manipularea cărbunelui: Transportă cărbunele de la depozitele la cazane.

Îndepărtarea cenușii: Mută ​​cenușa zburătoare și zgura pentru eliminare.

3. Depozite de oțel și fier vechi

Manipularea fier vechi: Cojile de portocală sortează și încarcă resturi în cuptoare.

Hrănirea cu materie primă: Transportă minereu de fier, cocs și calcar.

4. Industria cimentului și a construcțiilor

Manipularea clincherului și a materiilor prime: Mută ​​calcarul, gipsul și aditivii.

Încărcare de ciment în vrac: Transferă ciment în silozuri sau camioane.

5. Prelucrarea cerealelor și a alimentelor

Încărcare/Descărcare siloz: Se ocupă de grâu, orez, soia și alte cereale.

Manipularea materialelor de calitate-alimentară: Apuci igienice pentru zahăr, sare sau făină.

6. Managementul deșeurilor și reciclarea

Manipularea deșeurilor municipale: Mută ​​deșeurile în vrac în fabricile de reciclare.

Procesarea Biomasei: Transferă așchii de lemn, deșeuri agricole.

7. Exploatarea minieră și cariere

Manipularea minereului și a agregatelor: Încarcă/descărcă pietre, nisip și minerale.

Managementul stocurilor: Stivuire și recuperare automată.



Procedura de producție pentru aMacara rulantă cu grilă dublă de 45 de toneimplică mai multe etape cheie, de la proiectare până la testarea finală. Mai jos este o prezentare detaliată-cu-pas cu pas:

---

1. Design & Inginerie

Calcul de sarcină și interval: Determinați capacitatea macaralei (45 tone), distanța (distanța dintre șine), înălțimea de ridicare și ciclul de funcționare (clasificare FEM/ISO).

Proiectare structurală:

Grinzi principale (tip cutie-sau tip ferme)

Cărucioare de capăt (pentru deplasarea de-a lungul șinelor)

Mecanism de ridicare și cărucior

Proiectare electrică și mecanică:

Puterea motorului, cutia de viteze, frânele și sistemul de control

Cablaj, telecomandă suspendată/radio sau operare în cabină

Software și simulare: Analiza cu elemente finite (FEA) pentru teste de stres.

---

2. Achizitii materiale

Plăci și profile de oțel: Oțel-Q235B/Q345B de înaltă calitate pentru grinzi.

Componente electrice: Motoare (palan/deplasare), frâne, întrerupătoare de limită și panouri de control.

Piese mecanice: Roți, roți dințate, cabluri, cârlige și rulmenți.

---

3. Fabricarea componentelor principale

A. Fabricarea grinzilor duble

Tăiere și sudare: Tăiere cu plasmă CNC pentru precizie; sudare automată cu arc submers (SAW) pentru grinzi.

Asamblare: Aliniați și sudați grinzile cu cărucioarele de capăt.

Sablare și vopsire: Tratament anti-rugină (grund + strat superior).

B. Ansamblu palan și cărucior

Mecanism de ridicare:

Palan electric cu cablu de sârmă de 45 de tone (sau palan cu lanț).

Ansamblu tambur, motor, cutie de viteze și frână.

Cadru cărucior: Fabricarea și montarea de roți, motoare și șine.

C. Cărucioare de capăt

Construcție cadru: Oțel sudat cu ansambluri de roți.

Tampoane și bare de protecție: Instalatie pentru protectie la coliziune.

---

4. Instalarea sistemului electric

Cablaj și comenzi:

Sursa de alimentare (AC trifazat)

Unități de frecvență variabilă (VFD) pentru o funcționare lină

Suspensie/sistem de telecomandă

Dispozitive de siguranță:

Limitator de suprasarcină

Întrerupătoare de limită (cursă superioară/inferioară)

Oprire de urgență

---

5. Asamblare & Integrare

Montarea grinzilor: Montați grinzi duble pe cărucioarele de capăt.

Instalare cărucioare și palan: Pozitionati caruciorul intre grinzi; palan sigur.

Alinierea șinei: Asigurați-vă că șinele pistei sunt plane și paralele.

---

6. Testare și control al calității

A. Testare în fabrică (înainte de expediere)

Fără-test de încărcare: Rulați macaraua fără sarcină pentru a verifica mișcarea, frânele și comenzile.

Test de sarcină:

Test static: 1,25 × sarcină nominală (56,25 tone) timp de 10 minute.

Test dinamic: 1,1 × sarcină nominală (49,5 tone) cu mișcări.

Verificări de siguranță: Verificați întrerupătoarele de limită, oprirea de urgență și protecția la suprasarcină.

B. Testare pe-site-ul (după instalare)

Re-reluați testele de încărcare sub supravegherea clientului.

---

7. Vopsire și protecție împotriva coroziunii

Acoperire finală: Vopsea rezistentă la intemperii (de exemplu, grund bogat în zinc epoxidic).

Marcaje: Etichete pentru capacitatea de încărcare, avertismente și informații despre producător.

---

8. Ambalare și livrare

Dezasamblare (dacă este necesar): Pentru un transport ușor.

Ambalare: Ambalaj impermeabil pentru transport maritim/terrestru.

---

9. Instalare și punere în funcțiune (pe-site)

Inspecția fasciculului pistei: Asigurați alinierea și rezistența corespunzătoare.

Ansamblu Macara: Reasamblați grinzile, palanul și sistemele electrice.

Testarea finală: Efectuați teste de sarcină și instruire operator.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
