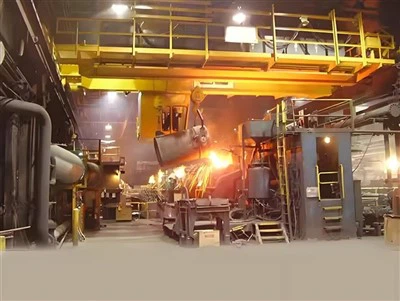

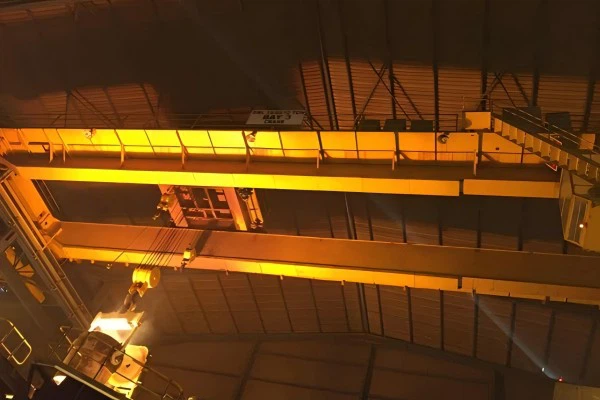

Ladle în macaraua de fondare

O tavă într -un sistem de macarale aeriene de turnătorie este un echipament esențial folosit în operațiunile de turnare a metalelor. Este conceput pentru a transporta metalul topit de la cuptor la zona de turnare din turnătorie. Sistemul de laguri funcționează de obicei într -o structură de macarale aeriene, unde joacă un rol critic în asigurarea manipulării sigure și eficiente a metalelor topite.



• Capacitate: 5-500 ton
• Lungimea spanului: 4-35 m
• Înălțime de ridicare: 3-50 m
• Datorie de muncă: A4, A5, A6, A7
• Tensiune raritată: 220V ~ 690V, 50-60 Hz, 3ph AC
• Temperatura mediului de lucru: -25 grad -+50 grad, umiditate relativă mai mică sau egală cu 85%
• Mod de control al macaralei: Controlul podelei / telecomandă / cameră de cabină





1..

Întregul set de macara pentru sistemul de ridicare a unei căpriori într -o macara deasupra fondatoarei include de obicei următoarele componente:

Pod: Podul este structura orizontală care se întinde pe turnătorie și sprijină ridicarea și căruciorul. Se deplasează de -a lungul grinzilor pistei.

Grinzile de pistă: Acestea sunt grinzile de susținere care ghidează mișcarea macaralei. De obicei, sunt instalate de -a lungul lungimii turnării, permițând podului să călătorească.

Cărucior: căruciorul este montat pe pod și se deplasează de -a lungul acestuia. Poartă mecanismul de ridicare și este responsabil de transportul cățelușului în locația dorită.

RISPORT: Scortul este mecanismul primar de ridicare. Este format dintr -un troliu motorizat și un tambur care ține cablul sau lanțul de ridicare. Elevatorul ridică și coboară cățelul.

Ridicarea cârligului sau a căpșunilor: cârligul sau cârligele sunt atașamentele care țin direct. Tinch -urile cu căprioare sunt concepute special pentru manipularea în siguranță și în siguranță.

Sistem de control: Macara este operată de un sistem de control care poate fi manual, semi-automat sau complet automat. Acest sistem include controalele electrice, senzorii și mecanismele de siguranță.

Sistem de electrificare: Aceasta include sursa de alimentare, cablurile și transformatoarele necesare pentru a opera motoarele și controalele macaralei.

Motoare și unități: Acestea alimentează mișcarea macaralei, a căruciorului și a ridicatului. Adesea sunt electrice, cu cerințe specifice pentru cicluri de mare durată în operațiunile de turnătorie.

Frâne și caracteristici de siguranță: Siguranța este crucială în manipularea metalelor topite grele, astfel încât aceste sisteme includ butoane de oprire de urgență, protecție împotriva suprasarcinării și alte caracteristici de siguranță pentru a preveni accidentele.

Cabina operatorului sau controlul pandantivului: Operatorul poate controla macaraua fie dintr -o cabină situată pe macara, fie printr -o stație de control a pandantivului.

Întrerupătoare de limită: acestea asigură că macaraua nu călătorește dincolo de limitele stabilite pentru a evita deteriorarea echipamentului sau a provoca accidente.

Sistem de răcire: Deoarece turnarea se ocupă de temperaturi ridicate, un sistem de răcire poate fi integrat în macarale pentru a preveni supraîncălzirea componentelor precum ridicarea și motoarele.



2. Girder principal

Grinda principală a unei cățeluri într -o macara de aer de turnătorie este o componentă structurală critică responsabilă de susținerea și distribuirea încărcăturii cățelușului, care este utilizată pentru a menține metalul topit într -o turnătorie. Macara deasupra este proiectată pentru a muta cățelul dintr -o zonă în alta în interiorul turnării, asigurând o manipulare sigură a materialului greu și adesea extrem de fierbinte.

Iată principalele puncte despre grinda principală în acest context:

Proiectare și manipulare a sarcinii: Girder -ul principal este proiectat pentru a rezista la încărcăturile grele ale căminului, care poate cântări mai multe tone și orice metal sau materiale topite din interior. Trebuie proiectat pentru a asigura rezistența și rigiditatea necesară pentru a preveni orice defecțiune în timpul funcționării.

Materiale: De obicei, grinda principală este realizată din oțel de înaltă rezistență pentru a asigura durabilitatea și pentru a gestiona temperaturile extreme și greutatea pe care o acceptă. Materialele utilizate trebuie să fie, de asemenea, rezistente la uzură și coroziune, având în vedere mediul dur dintr -o turnătorie.

Integritate structurală: grinda principală este adesea proiectată într-o configurație în formă de cutie sau cu fascicul I, oferind stabilitate și rezistență. De obicei, este susținut la fiecare capăt de camioanele de capăt, care permit macaralei să se deplaseze de -a lungul unui sistem feroviar din turnătorie.

Rezistența la căldură: Având în vedere temperatura metalului topit în tară, grinda trebuie să fie proiectată pentru a gestiona expansiunea termică și pentru a rezista la temperaturi ridicate, fără a deforma sau a pierde rezistența.

Caracteristici de siguranță: Girder -ul face parte dintr -un sistem general de siguranță care include întrerupătoare de limită, senzori și mecanisme de frânare pentru a împiedica macaraua să supraîncărcă sau să funcționeze defectuos.

Întreținere și inspecție: Datorită încărcărilor grele și condițiilor de muncă dure, grinda principală și sistemul de macarale în ansamblu trebuie să fie supuse inspecției și întreținerii periodice pentru a asigura siguranța și longevitatea echipamentului.



3. Sistem de ridicare

Sistemul de ridicare al unei căpriori într -o macara aeriană de turnătorie este o parte critică a funcționării macaralei, în special pentru manipularea în siguranță a metalului topit în turnătorii industriale. Iată o defalcare a componentelor cheie implicate în sistemul de ridicare:

1. Structura macaralei:
Macara aeriană: Macara în sine constă de obicei dintr -un pod, cărucior, ridicare și un mecanism de cârlig sau de ridicare conceput pentru sarcini specifice. În turnătorie, macaraua trebuie să reziste la temperaturi extreme și sarcini grele.

Pod: se deplasează de -a lungul traseelor ​​paralele pe tavan, purtând căruciorul și sistemul de ridicare.

Cărucior: se deplasează orizontal de -a lungul podului pentru a poziționa ridicarea direct peste cățel.

2. Mecanismul de ridicare:
RISPORT: Elevul este o componentă cheie a macaralei care ridică de fapt și coboară cățelul. De obicei, include un tambur sau un tambur care găzduiește cablul de ridicare sau frânghia.

Frânghia/lanțul de sârmă: o frânghie sau un lanț de sârmă puternică, rezistentă la căldură, este utilizată pentru a transporta greutatea și metalului topit. Frânghia de sârmă este proiectată pentru a gestiona sarcini grele și temperaturi ridicate.

Cârlig: cârligul sau atașamentul de ridicare este conceput special pentru ridicarea unei cățeluri. De obicei, este un atașament personalizat care se încadrează în baghetele sau mânerele de ridicare ale lui Ladle.

3..
Călăria este echipată cu bici de ridicare sau mânere, care sunt puncte fixe concepute pentru a găzdui cârligul macaralei pentru ridicare. Aceste baghete sunt poziționate cu atenție pentru a asigura o ridicare echilibrată.

4. Caracteristici de siguranță:
Limitatoare de încărcare: Macarale aeriene au adesea limitatoare de încărcare sau protecție împotriva suprasarcinării pentru a se asigura că sistemul de ridicare nu depășește capacitatea sa nominală.

Componentele rezistente la căldură: Componentele sistemului de ridicare, în special a frânghiei și a cârligului de ridicare, sunt de obicei fabricate din materiale rezistente la căldură pentru a rezista la temperaturile ridicate ale metalului topit.

Sisteme anti-cale: Deoarece metalul topit este sensibil la mișcare, unele macarale au o tehnologie anti-cale pentru a stabiliza cățelul în timp ce este ridicat și mutat.

5. Sistem de control:
Controlul operatorului: Operatorii controlează mișcarea macaralei folosind un pandantiv sau un control wireless. Controlul de precizie este esențial pentru a evita accidentele și deversările de metal topit.

Automatizare: În unele sisteme avansate, automatizarea sau semi-automatizarea este utilizată pentru a muta scălia dintr-o locație în alta cu o intervenție umană minimă.

6. Caracteristici specializate:
LADLE TILTER (opțional): În unele turnătorii, Tilters Ladle sunt integrate în sistemul macaralei pentru a turna metal topit în matrițe. Mecanismul de înclinare este activat de sistemul de ridicare a macaralei pentru a controla cu atenție fluxul de material topit.

Profitarea căldurii: Având în vedere temperaturile extreme dintr -o turnătorie, materialele de protecție sau izolare de căldură sunt uneori utilizate pentru a proteja componentele mecanice ale macaralei de căldura care radiază de lau.



1.. Componente cheie ale sistemului de ridicare

Sistemul de ridicare al unei căpriori într -o macara de aer cu turnătorie este format din mai multe componente cheie, fiecare conceput pentru a lucra împreună pentru a ridica în siguranță și eficient, transportul și scăderea scărilor metalice topite grele. Principalele componente includ:

Mecanism de ridicare:

Aceasta este componenta primară de ridicare, formată dintr -un motor, cutia de viteze, tambur și frânghie de sârmă sau lanț.

Este responsabil pentru ridicarea și coborârea cățelușului, de obicei prin mișcare verticală.

Funie sau lanț de sârmă:

Aceasta conectează tamburul de ridicare la cârligul de ridicare și este responsabil de transferul forței de ridicare.

Funii de sârmă sunt utilizate cel mai frecvent datorită rezistenței și flexibilității lor.

Cârligul de ridicare sau cârligul cu alunea:

Cârligul este conceput pentru a se atașa în siguranță de ladă, adesea cu caracteristici speciale precum un mecanism de prindere sau de blocare.

Unele ladles folosesc un cârlig special cu un mecanism rotativ sau înclinat pentru turnarea controlată.

Cărucior și pod:

Căruciorul se deplasează de -a lungul podului (fasciculul orizontal al macaralei) și este condus de motoare și roți.

Căruciorul mută sistemul de ridicare în poziția dorită peste cățel.

Macara podului:

Macara podului oferă mișcare orizontală peste turnătorie, permițând o poziționare precisă a scădei pentru operațiuni de transport, ridicare și turnare.

Este de obicei condus de motoare și șine care îi permit să se deplaseze de -a lungul lungimii turnării.

Sistem de control:

Sistemul de control include consola, butoanele sau joystick -urile operatorului de macara pentru a controla mișcarea macaralei, a ridicatului și a căruciorului.

Sistemele avansate pot include monitorizarea sarcinii, interblobările de siguranță și caracteristicile de control automat.

Contragreutate:

Unele sisteme de ridicare a scădelor folosesc contragreutate pentru a echilibra sarcina, asigurând stabilitatea și funcționarea lină a macaralei.

Sisteme de siguranță:

Senzorii de protecție împotriva suprasarcină pentru a se asigura că sistemul nu ridică mai mult decât capacitatea sa nominală.

Sisteme anti-cale care reduc leagănarea scădei în timpul mișcării.

Comutatoare de oprire de urgență și limită pentru siguranță.

Mecanismul de rotație sau de înclinare (opțional):

Unele macarale cu coajă sunt echipate cu un mecanism de înclinare sau rotativ care permite ca lipsa să fie înclinată pentru a turna metalul topit în siguranță.

Aceasta poate implica actuatoare hidraulice sau electrice.

2. Principiile de lucru

1. Mecanismul de ridicare
Mecanismul de ridicare este inima sistemului de ridicare. Este format dintr -un motor, angrenaje, tobe și frânghii sau lanțuri pentru a ridica cățelul. Elevatorul oferă mișcare verticală pentru cățel, fie ridicându -l într -o poziție mai înaltă, fie coborând -o la una inferioară.

Motor: un motor conduce sistemul de ridicare, care este de obicei electric.

Cutie de viteze: Viteza de rotație a motorului este redusă de o cutie de viteze pentru a oferi ridicare controlată.

Tambur și frânghie/lanț: tamburul vânează frânghia sau lanțul, care este atașat de toaletă, facilitând mișcarea sa. Această configurație asigură un control precis al înălțimii scării.

2. Mecanismul căruciorului și podului
Călărul este mutat orizontal pe turnătorie folosind sistemul de cărucior și pod.

Pod: Podul se desfășoară de -a lungul a două șine montate pe tavanul turnării. Permite mutarea cățelușului dintr -un punct în altul pe orizontală.

Cărucior: căruciorul este montat pe pod și se deplasează de -a lungul șinelor podului. Căruciorul oferă mișcare orizontală în direcția perpendiculară către pod, permițând poziționarea cățelului exact acolo unde este nevoie.

3..
Un cârlig specializat sau o sling de ridicare este utilizat pentru a apuca cățelul în siguranță. Cârligul este atașat de tavă printr -un punct de ridicare și, de obicei, are un mecanism de blocare pentru a preveni detașarea accidentală.

4. Cărțile de capăt

Într -o macara aeriană de turnătorie, trăsăturile finale ale cățelului sunt componente critice concepute pentru a susține și muta lacul, care este utilizat pentru a transporta metalul topit în turnătorie. Căruțele de capăt sunt poziționate la ambele capete ale podului macaralei și permit mișcarea de ridicare, coborâre și orizontală a scării. Iată o defalcare a funcției lor:

Structura și funcția:

Căruțele finale susțin mecanismul principal de ridicare, care include cârligul de lagăr și sistemul de ridicare.

Aceste căruțe sunt de obicei concepute pentru a fi robuste și capabile să reziste condițiilor extreme într -o turnătorie, inclusiv temperaturi ridicate, sarcini grele și stres mecanic intens.

Circulaţie:

Căruțele de capăt sunt echipate cu roți sau role care le permit să se deplaseze de -a lungul șinelor de macara. Sunt concepute pentru a se deplasa cu precizie și stabilitate.

De obicei, au motoare de acționare pentru a facilita mișcarea și sunt legate de sistemul de control al macaralei pentru funcționarea coordonată.

Caracteristici de siguranță:

Sistemele de siguranță, cum ar fi protecția supraîncărcării, întrerupătoarele de limită și funcțiile de oprire de urgență sunt încorporate pentru a asigura o funcționare sigură și fiabilă, în special în astfel de medii periculoase.

Selectarea materialelor:

Căruțele finale și alte părți ale macaralei sunt adesea confecționate din oțel de înaltă rezistență sau alte materiale care pot gestiona temperaturile extreme și greutatea scărilor metalice topite.

Personalizare:

În unele cazuri, proiectarea căruțelor finale poate fi personalizată pentru a găzdui dimensiuni specifice, capacități de ridicare și machete de turnătorie.



5. Mecanism de călătorie cu macara

Mecanismul de călătorie pentru macara pentru o cămăruță într -o macara deasupra fondatoarei este o parte esențială a designului macaralei. Este responsabil pentru mutarea cățelușului, care este folosită pentru a ține metalul topit în turnătorii, de la o stație la alta, cum ar fi de la cuptor la zona de turnare. Iată o defalcare a componentelor și principiilor cheie implicate:

1. Mecanism de punte:
Bridge Girder: Aceasta este principala structură de susținere orizontală care se întinde pe pistele din turnătorie. Se deplasează orizontal de -a lungul sistemului feroviar.

Cărucior de călătorie: căruciorul este partea macaralei care se deplasează de -a lungul grinderii podului. De obicei, are mecanismul de ridicare atașat de acesta pentru a ridica sau cobora.

2. Sistem feroviar:
Macara se deplasează de -a lungul unui sistem feroviar de pe pământ, care este așezat de -a lungul lungimii podelei de turnătorie. Sistemul feroviar este de obicei montat pe fundația clădirii pentru a asigura stabilitatea și precizia în timpul călătoriei.

3. Mecanismul de ridicare:
Scortașul este responsabil pentru ridicarea și coborârea cățelușului. Este de obicei atașat la cărucior și este alimentat de un motor electric. Scortul folosește o frânghie sau un lanț pentru a ridica scăparea.

4. Mecanism de călătorie:
Sistem de acționare: Sistemul de acționare a macaralei este alimentat de motoare, care asigură forța necesară pentru a muta macaraua de -a lungul șinelor. De obicei, există motoare separate pentru mișcarea orizontală (călătoria podului) și mișcarea cărucioarelor (călătoria încrucișată).

Controlul mișcării: Macara este controlată de o combinație de joystick -uri, butoane sau sisteme de control la distanță. Mișcarea este sincronizată cu atenție pentru a evita instabilitatea sau accidentele, în special având în vedere greutatea grea și metalul topit implicat.

5. Sistem de manipulare a sarcinii:
Călăria este de obicei echipată cu un sistem de prindere sau de ridicare pentru a ține în siguranță lacul în timp ce este mutat. Ladles -urile sunt adesea suspendate dintr -un cârlig sau un dispozitiv de ridicare special conceput, care poate gestiona temperatura extremă și greutatea metalului topit.

6. Caracteristici de siguranță:
Comutatoare de limită: Pentru a preveni deplasarea excesivă, întrerupătoarele de limită sunt instalate pentru a opri macaraua în poziții prestabilite.

Sisteme de frână: Acestea sunt utilizate pentru a controla și opri fără probleme mișcarea macaralei. Sunt cruciale pentru controlul mișcării, mai ales atunci când se manipulează un astfel de metal greu și topit.

Sistem de oprire de urgență: Acest sistem este construit pentru a opri mișcarea macaralei imediat în caz de urgență pentru a preveni accidentele.

Mecanismul anti-cale: Acest lucru ajută la reducerea oricărei balansuri a scădei în timpul mișcării, care poate fi periculoasă în turnătorii.

7. Controlul vitezei:
Vitezele de călătorie și de ridicare ale macaralei pot fi controlate pentru a permite poziționarea precisă a cățelușului. Acest lucru este esențial pentru asigurarea operațiilor netede, mai ales atunci când transferați metalul topit.



6. Mecanism de traversare a căruciorului

Într -o macara deasupra fondatoarei, mecanismul de traversare a căruciorului este o parte esențială a sistemului macaralei, permițând o mișcare orizontală precisă a căminului, care este de obicei utilizată pentru transportarea metalului topit. Iată o defalcare a mecanismului:

1. Structura căruciorului:
Căruciorul este o platformă orizontală care rulează pe un set de șine de -a lungul fasciculului deasupra macaralei. Este conceput pentru a transporta lipiza și a -și facilita mișcarea peste turnătorie.

Călărul este atașat de cârligul macaralei sau mecanismul de ridicare, permițându -i să fie mutat orizontal, precum și ridicat și coborât vertical.

2. Mecanismul de traversare:
Mecanismul de traversare a căruciorului permite ca troleul macaralei să se deplaseze de -a lungul lungimii fasciculului de macara. Acest lucru se realizează prin utilizarea unui sistem de acționare motorizat, adesea format dintr -un motor electric, cutii de viteze și scripete sau lanțuri.

Mișcarea căruciorului este, în general, controlată de o unitate de frecvență variabilă (VFD) sau de un sistem de control similar care permite reglarea fină a vitezei și direcției.

3. Sistem de unitate:
Sistemul de acționare constă de obicei din motoare trecute care conduc roțile sau pinioanele căruciorului, determinându -l să se deplaseze de -a lungul șinei. Motorul este adesea conectat la cărucior prin intermediul unor unități de lanț sau la roțile trecute, asigurând o mișcare netedă și fiabilă.

Căruciorul este echipat cu roți care circulă pe șinele de șină a macaralei. Aceste roți sunt concepute pentru a gestiona sarcina și vibrațiile create de greutatea lagărului.

4. Sistem de control:
Acțiunea de traversare a căruciorului este controlată printr -un joystick sau un control al pandantivului de către operatorul de macara. Sistemul de control este conceput pentru a oferi mișcări precise pentru a se asigura că lipsa este poziționată în siguranță în locația dorită în turnătorie.

Un comutator de limită sau un codificator este utilizat pentru a detecta poziția căruciorului, asigurându-se că se oprește în punctul din dreapta și prevenind călătoria excesivă.

5. Caracteristici de siguranță:
Mecanismul încorporează sisteme de frânare pentru a ține căruciorul în loc atunci când nu este în mișcare, mai ales atunci când se manipulează metalul topit greu în toaletă.

În plus, pot fi instalate senzori și blocaje de siguranță pentru a detecta orice defecțiuni sau condiții nesigure, asigurând funcționarea în siguranță a macaralei.

6. Manevrarea sarcinii:
Sarcina cățelușului afectează mecanismul de traversare, deoarece macaraua trebuie să gestioneze sarcini diferite, asigurând în același timp mișcarea netedă a căruciorului. Viteza de traversare și sistemul de control trebuie ajustat pentru a se asigura că lipsa rămâne stabilă în timpul mișcării.



7. Roata macaralei

Roata de macara a unei cățeluri într -o macara deasupra fondatoarei joacă un rol critic în funcționarea macaralei. Într -o turnătorie, aceste macarale sunt folosite pentru ridicarea și transportul metalului topit, cum ar fi oțelul sau fierul, în Ladles. Sistemul cu roți cu macara este o parte esențială a mecanismelor de ridicare și de călătorie ale macaralei. Iată o defalcare a importanței sale:

Capacitate purtătoare de încărcare: roțile de macara trebuie să aibă o capacitate ridicată de încărcare, deoarece susțin greutatea scării, care poate fi extrem de grea din cauza metalului topit.

Rezistența la căldură: Datorită temperaturilor ridicate la turnătorii, roțile de macara trebuie să fie fabricate din materiale care pot rezista la expansiunea termică și termică. Oțelul și alte aliaje rezistente la căldură sunt utilizate de obicei.

Durabilitate: aceste roți trebuie să fie extrem de durabile din cauza funcționării continue în medii dure. Acestea trebuie să reziste uzurii, precum și impactul din sarcină.

Funcționare lină: roțile sunt montate pe șine, care ar trebui să fie perfect aliniate pentru a asigura o deplasare lină a macaralei. O defecțiune în sistemul roților poate duce la o distribuție de sarcină neuniformă sau chiar la o defecțiune a macaralei.

Siguranță: roata macaralei trebuie, de asemenea, proiectată pentru a minimiza factorii de risc, cum ar fi deraierea sau defecțiunea, ceea ce ar putea provoca accidente în turnătorie în care este esențială manipularea metalelor topite.



8. CRANE Cârlig

Cârligul de macara a unei cățeluri într -o macara deasupra fondatoarei este o componentă critică folosită pentru ridicarea și transportul la care sunt grele și extrem de calde. Cârligul este conceput pentru a rezista la temperaturi ridicate, sarcini grele și mediul dur al turnării.

Iată câteva detalii cheie despre cârligul macaralei pentru o scară într -o macara aeriană:

Material: Cârligul este de obicei fabricat din oțel din aliaj de înaltă rezistență sau oțel rezistent la căldură pentru a rezista condițiilor extreme în turnătorie, inclusiv temperaturi ridicate și elemente corozive. Uneori, cârligele sunt acoperite cu un material rezistent la căldură pentru a le proteja în continuare.

Proiectare: Cârligul are de obicei o formă specializată pentru a ține în siguranță. Poate include un zăvor de siguranță sau un mecanism de blocare pentru a împiedica alunecarea cățelușului în timpul transportului.

Capacitate: Capacitatea cârligului macaralei trebuie să se potrivească cu greutatea scării, care poate varia în funcție de operațiunile de turnătorie. Ladles -ul poate varia de la mai multe tone la sute de tone în greutate.

Izolație și siguranță: Unele cârlige cu tavă sunt echipate cu izolație pentru a preveni transferul de căldură de la metalul topit la macara și cârlig. În plus, caracteristicile de siguranță, cum ar fi protecția suprasarcină și senzorii pentru a detecta poziția și încărcarea cârligului sunt adesea încorporate.

Întreținere: aceste cârlige necesită inspecție și întreținere periodică din cauza tensiunilor pe care le suportă. De -a lungul timpului, acestea pot suferi de uzură sau de afectarea căldurii, ceea ce le poate reduce puterea și funcționalitatea.



9. Motor

Motorul unei cățeluri dintr-o macara deasupra de turnătorie este de obicei un motor de mare putere, conceput pentru a gestiona sarcinile grele asociate cu ridicarea metalului topit și a altor materiale grele din turnătorie. Aceste motoare sunt esențiale pentru funcționarea lină a macaralei aeriene, asigurându -se că poate ridica, muta și poziționa cățelul cu precizie și siguranță.

Caracteristicile cheie ale motorului pentru o tavă într -o macara aeriană de turnătorie includ:

Cuplu ridicat și putere: motorul trebuie să genereze suficient cuplu pentru a ridica și manevra lacul, care poate fi destul de greu, mai ales atunci când conține metal topit.

Dovada exploziei sau dovada flăcării: Datorită mediului potențial periculos într-o turnătorie (de exemplu, metal topit, praf și temperaturi extreme), motorul este adesea conceput pentru a fi rezistent la explozie sau rezistent la flacără pentru a preveni scântei și incendii.

Sisteme de răcire: Turnile pot fi extrem de fierbinți, iar motorul poate necesita un sistem avansat de răcire pentru a preveni supraîncălzirea. Aceasta poate include sisteme de răcire a aerului sau a apei.

Proiectare grea: aceste motoare sunt construite pentru funcționare continuă și pot rezista la condiții dure, inclusiv praf, temperaturi ridicate și sarcini grele.

Control și monitorizare: Motorul este de obicei parte dintr -un sistem de control integrat care permite operatorilor să controleze cu precizie viteza, direcția și poziția scării.

Caracteristici de siguranță: Deoarece lucrarea implică metal topit, mecanisme de siguranță, cum ar fi protecția suprasarcină, caracteristicile de oprire de urgență și întrerupătoarele de limită sunt cruciale pentru a asigura funcționarea în siguranță.



10. Sistem de alarmă sonoră și ușoară și întrerupător de limită

1. Sistem de alarmă de lumină și de lumină:
Sistemul de alarmă sonoră și ușoară într -o macara deasupra turnării este utilizat pentru a avertiza operatorii și personalul cu privire la pericolele potențiale sau condițiile critice în timpul funcționării macaralei.

Alarmă sonoră: de obicei un corn sau un zgomot puternic, este folosit pentru a avertiza lucrătorii din vecinătatea pericolelor potențiale, cum ar fi macaraua care se deplasează într -o zonă periculoasă sau o situație de urgență, cum ar fi defecțiunea sau supraîncărcarea echipamentului.

Alarma ușoară (lumină stroboscopică): o lumină intermitentă, adesea în culori strălucitoare precum roșu sau galben, servește ca un semnal vizual pentru a avertiza operatorii și alți personal din zona statutului macaralei sau când apare o stare nesigură.

Cazuri de utilizare obișnuită:
Când macaraua este pe cale să ridice sau să scadă sarcini grele.

Când macaraua se deplasează în apropierea zonelor periculoase sau a obstacolelor.

În timpul întreținerii sau opririi de urgență.

Indicând o condiție de suprasarcină sau o defecțiune mecanică.

2.. Limită întrerupătoare:
Un comutator limită este utilizat pentru a monitoriza poziția și mișcarea macaralei și a componentelor sale, asigurându -se că macara nu depășește limitele prestabilite, prevenind astfel accidente sau deteriorare.

Funcții:
Comutatoare de limită la sfârșit de călătorie: Acestea împiedică macaraua să călătorească dincolo de intervalul său desemnat (de exemplu, nu se mișcă prea departe la stânga sau la dreapta sau în sus/în jos). Acest lucru este esențial pentru evitarea coliziunilor cu structuri, alte echipamente sau obstrucții aeriene.

Comutatoare de limitare a sarcinii: acești senzori monitorizează sarcina pe macara, asigurându -se că nu depășește capacitatea nominală. Dacă sarcina este prea grea, întrerupătorul va activa o alarmă sau va opri macaraua să se ridice mai departe.

Detectarea supraîncărcării: Dacă macaraua ridică o sarcină care depășește limita sigură, întrerupătorul de limită activează un semnal (de obicei conectat la sistemul de alarmă sonoră și lumină) pentru a avertiza operatorul.



11. Dispozitive de siguranță

1.. Limitator de încărcare
Un limitator de încărcare asigură că macaraua nu depășește capacitatea sa de ridicare sigură. Acest lucru împiedică condițiile de suprasarcină care ar putea provoca eșec sau accidente ale macaralei.

2. Sistemul de protecție împotriva suprasarcină
Un sistem de protecție împotriva suprasarcină este proiectat pentru a opri automat funcționarea macaralei dacă sarcina depășește capacitatea maximă nominală. Ajută la prevenirea dezvoltării condițiilor periculoase, cum ar fi supraîncărcarea sau bascularea macaralei.

3.. Limitator de înclinare a lui Ladle
Acest dispozitiv controlează unghiul de înclinare al cățelului, asigurându -se că nu se înclină prea departe sau prea repede, ceea ce ar putea duce la vărsări sau accidente.

4. Controlul anti-s-a-away
Sistemele anti-cale sunt utilizate pentru a reduce la minimum mișcarea de balansare a scădei în timpul transportului, împiedicând metale topite să se vărsă sau să stropească, ceea ce ar putea prezenta riscuri grave.

5. Senzori de temperatură
Senzorii de temperatură sunt esențiali în turnătorii în care se tratează metalul topit. Acești senzori monitorizează temperatura cățelușului pentru a se asigura că nu depășește limitele sigure, împiedicând deteriorarea macaralei și a scădei sau, mai critic, prevenirea accidentelor de supraîncălzire.

6. Buton de oprire de urgență
Un buton mare de urgență ușor accesibil este esențial pentru oprirea rapidă a operațiunilor macaralei în caz de urgență, cum ar fi defecțiunea echipamentului sau detectarea pericolului de siguranță.

7. Frâne de siguranță
Mecanismul de ridicare a macaralei și a scădelor poate fi echipat cu frâne de siguranță automate pentru a opri mișcarea în cazul unei defecțiuni sau a unei defecțiuni a sistemului de ridicare primară.

8. Cârlige de siguranță a lui Ladle
Cârligele speciale de siguranță sau sistemele de blocare mecanică sunt concepute pentru a atașa în mod sigur cățelul la cârligul macaralei, împiedicând detașarea accidentală în timpul ridicării sau transportului.

9. Senzori de vânt și de mediu
În unele turnătorii, condițiile de mediu precum vânt pot avea impact asupra funcționării macaralei. Senzorii eolieni pot detecta viteze nesigure ale vântului, iar sistemul poate opri automat mișcările macaralei în astfel de condiții pentru a preveni accidentele.

10. Sisteme de avertizare și alarmă
Sistemele de avertizare audibile și vizuale sunt integrate în macara pentru a avertiza lucrătorii cu privire la mișcări în curs, condiții de temperatură ridicată sau alte pericole potențiale.

11. Dispozitive de instruire și siguranță a operatorului
Pe lângă dispozitivele mecanice și electronice de siguranță, formarea completă a operatorilor este esențială. Operatorii ar trebui să fie familiarizați cu procedurile de manipulare adecvate pentru Ladles, iar protocoalele de siguranță ar trebui urmate în permanență.



12. Mod de control

1. Control manual
Operator bazat pe operator: Operatorul macarale controlează manual mișcarea Ladle folosind un joystick sau butoane de control.

Mișcări ale macaralei: Operatorul are control direct asupra ridicării, călătoriilor și înclinării cățelușului pentru a o poziționa corect.

Utilizare tipică: Folosit atunci când operatorul are nevoie de control complet asupra manipulării lagărului, de obicei în turnători mai mici sau pentru operațiuni speciale.

2. Control semiautomatic
Setări pre-programate: Macara poate fi programată cu poziții și mișcări predefinite pentru manipularea lagărilor.

Asistență pentru operator: Operatorul are încă control, dar poate utiliza funcțiile automatizate ale sistemului pentru a ajuta la poziționarea scădei în anumite puncte.

Utilizare tipică: în turnătorii care au nevoie de un echilibru între controlul manual și automatizare pentru o manipulare mai eficientă a scărilor.

3. Control complet automat
Manevrarea automată a scădelor: Într -un sistem complet automatizat, macaraua este echipată cu senzori, actuatoare și un sistem de control care îi permite să efectueze sarcini precum ridicarea, înclinarea și mutarea scădei fără intervenție manuală.

Controller logic programabil (PLC): Mișcările macaralei sunt controlate de un PLC, care poate gestiona sarcini complexe, cum ar fi sincronizarea mișcărilor și asigurarea poziționării precise.

Caracteristici de siguranță: Sistemele automate au, de obicei, mai multe caracteristici de siguranță, cum ar fi protecția supraîncărcării, detectarea coliziunilor și feedback -ul poziției pentru a asigura o manipulare sigură și precisă a scării.

Utilizare tipică: Turnuri cu volume de producție ridicate, care necesită eficiență și consistență în manipularea scădelor.

4. Telecomandă
Siguranța operatorului: Macara poate fi controlată printr -o telecomandă, permițând operatorului să mute cățelul de la o distanță sigură, în special în zonele cu căldură mare sau materiale periculoase.

Flexibilitatea controlului: acest mod poate oferi un control manual complet, dar dintr -o poziție sigură, reducând riscul de vătămare a operatorului.

Utilizare tipică: în turnătorii sau medii cu risc ridicat în care siguranța operatorului este o prioritate.

5. Sisteme de poziționare a lui Ladle
Mișcare precisă: Unele sisteme avansate folosesc sisteme de poziționare bazate pe laser sau camere pentru a poziționa cu precizie lipia în raport cu cuptorul sau matrițele.

Integrare cu controlul cuptorului: Lacul poate fi integrat în sistemul de control al cuptorului, asigurându -se că este poziționat corect și aliniat pentru turnarea metalică sau alte operațiuni.





13. Schiță









• Manevrarea eficientă a materialelor: Ladles sunt utilizate pentru a transporta metalul topit de la cuptoare la zonele de turnare. Macaralele aeriene cu bătăi ajută în mutarea în siguranță și eficientă a unor cantități mari de metal topit, fără a necesita forță de muncă manuală, reducând riscul de accidente.
• Siguranță: Manevrarea metalului topit este periculoasă, dar cu un sistem de macarale aeriene, Ladles poate fi operat de la distanță, minimizând riscul pentru lucrători. Călăria este ridicată în siguranță și poziționată, reducând șansele de vărsare sau expunere la temperaturi ridicate.
• Productivitate îmbunătățită: macarale aeriene cu scări permit fluxul continuu și automatizat al materialului într -o turnătorie, ceea ce îmbunătățește eficiența generală a proceselor de producție. Acest lucru duce la timp de procesare mai rapid și ajută la îndeplinirea țintelor de producție.
• Personalizare pentru diverse capacități: Ladles pot fi personalizate ca mărime și capacitate de a gestiona diferite cantități de metal topit, satisfacerea cerințelor specifice ale turnării.
• Control precis: Macarale aeriene echipate cu Ladles asigură un control precis pentru ridicarea și turnarea metalului topit. Operatorii pot regla viteza și mișcarea macaralei, asigurând exactitatea la turnarea metalului în matrițe.
• Uzura redusă: Utilizarea scărilor în sistemele de macarale aeriene reduce forța de muncă manuală, minimizând eroarea umană și uzura mecanică asociată cu manipularea manuală frecventă.
• Flexibilitate îmbunătățită: Macarale aeriene cu Ladles pot fi integrate în diverse machete de turnătorie, permițându -le să gestioneze mai multe sarcini, cum ar fi turnarea, transferul și chiar curățarea.





• Transport metalic topit: Ladle este folosit pentru a transporta metal topit de la cuptor la matriță. Acest lucru necesită ca lipiza să fie suficient de puternică pentru a rezista la temperaturi ridicate și sarcini grele. Macara aeriană asigură mobilitatea necesară pentru a muta lacul cu metal topit în siguranță pe turnătorie.
• Manipulare de precizie: Macarale aeriene echipate cu Ladles sunt concepute pentru a gestiona sarcini grele și lichide. Operatorul de macara poate controla mișcarea cu exactitate, asigurându -se că lipia este plasată cu exactitate peste matrițe sau alte zone necesare în turnătorie.
• Siguranţă: Macarale aeriene cu Ladles ajută la asigurarea transportului în siguranță al metalului topit, care este extrem de periculos. De obicei, cățelul are caracteristici de protecție, cum ar fi o căptușeală rezistentă la căldură pentru a preveni accidentele și a facilita turnarea controlată.
• Proces de producție eficient: Utilizarea unei macarale cu LADLES asigură că metalul topit este transferat eficient, ceea ce reduce timpul de oprire și crește productivitatea generală a turnării. Capacitatea macaralei de a muta volume mari de metal rapid și în siguranță este crucială pentru îndeplinirea obiectivelor de producție.
• Capacitate de greutate și încărcare: Ladles -ul de turnătorie pot transporta mii de kilograme de metal topit, iar macaraua deasupra trebuie să fie capabilă să manipuleze aceste sarcini grele. Macarale sunt special concepute pentru a susține o astfel de greutate, cu capacitatea de a ridica, de a înclina și de a turna lipia, după cum este necesar.
• Rotație și turnare: Unele bătăi în sistemele de macarale aeriene sunt echipate cu mecanisme care permit rotirea, permițând turnarea precisă în matrițe. Macara facilitează acest lucru oferind mișcarea și controlul necesar.





1. Etapa de proiectare
Evaluarea încărcăturii: Proiectarea macaralei se bazează pe greutatea și dimensiunea Ladles (care poate transporta metal topit). Inginerii calculează capacitatea de ridicare, intervalul, înălțimea și ciclul de serviciu în funcție de cerințele specifice.

Considerații de siguranță: Siguranța este esențială în turnătorii. Macara ar trebui să aibă caracteristici precum sisteme redundante, frâne de urgență și senzori de siguranță pentru a preveni accidentele în medii la temperaturi ridicate.

Proiectare structurală: Aceasta include proiectarea sistemelor de pod macarale, ridicare, cărucior și feroviar. Materialele utilizate în macara trebuie să fie rezistente la căldură și durabile pentru a rezista la mediul dur al unei turnătorii.

Sisteme de acționare: Macara trebuie să aibă sisteme de acționare puternice și fiabile pentru mișcarea de ridicare, călătorie și cărucior. Acestea pot include motoare electrice, cutii de viteze și sisteme de control.

2. Selectarea materialelor
Materiale cu temperaturi ridicate: Componentele care vor intra în contact direct cu metalul topit sau căldura extremă ar trebui să fie fabricate din materiale rezistente la căldură, cum ar fi oțelul cu rezistență termică ridicată.

Rezistența la coroziune: Părțile expuse la căldură și zgură metalică pot necesita acoperiri rezistente la coroziune pentru a prelungi viața macaralei.

3. Fabricare
Fabricarea cadrului: este fabricat cadrul macaralei, inclusiv podul, căruciorul și sistemul de ridicare. Componentele sunt de obicei sudate din secțiuni de oțel sau fabricate într -un design modular pentru o ușurință de instalare și întreținere.

Ansamblul ridicatului: sistemul de ridicare, inclusiv mecanismul de ridicare, este asamblat cu componente precum motoarele electrice, cutii de viteze și sistemul de tambur de ridicare sau scripete.

Integrarea sistemului de control: Sistemele de control, inclusiv panourile de funcționare manuale sau la distanță, sunt integrate în macara pentru o funcționare lină.

4. Asamblare
Diferitele componente ale macaralei, cum ar fi podul, ridicarea, căruciorul și sistemele electrice, sunt asamblate la fabrică sau la fața locului, în funcție de complexitate.

Mecanismul de ridicare (atașamente de manipulare a cârligului sau a lagărilor) este conceput special pentru a gestiona în siguranță bătcile și metalul topit.

5. Testarea și controlul calității
Testarea încărcăturii: macaraua este supusă testelor de încărcare pentru a se asigura că poate ridica în siguranță greutatea necesară, inclusiv testele de încărcare dinamică pentru a simula condițiile din lumea reală.

Testarea funcțională: mișcările macaralei (ridicarea, căruciorul, podul) sunt testate pentru a asigura o funcționare lină și respectarea standardelor de siguranță.

Inspecție: se efectuează inspecția finală pentru a se asigura că toate piesele și sistemele sunt în stare de funcționare și să îndeplinească specificațiile de inginerie.

6. Instalare și punere în funcțiune
Instalare: Macara este instalată în turnătorie, care implică plasarea macaralei pe șinele sale desemnate, conectarea sursei de alimentare și asigurarea alinierii corespunzătoare.

Punerea în funcțiune: Macara este testată la fața locului pentru a se asigura că totul funcționează corect, iar sistemele de control sunt calibrate.

7. Antrenament și predare
Pregătirea operatorilor: Operatorii sunt instruiți cu privire la manipularea în siguranță a scărilor, în special în ceea ce privește manipularea metalelor topite, controalele macarale și procedurile de urgență.

Protocoale de siguranță: sunt stabilite protocoale de siguranță, inclusiv manipularea corespunzătoare a sarcinii, opriri de urgență și programe de întreținere.

8. Întreținere continuă
Inspecții programate: Întreținerea regulată este esențială într -un mediu de turnătorie. Inspecțiile pentru uzură, lacrimă și stres pe părți precum cabluri, cârlige și elevații se fac periodic.

Întreținerea preventivă: lubrifierea, curățarea și verificarea alinierii pieselor în mișcare se fac în mod regulat pentru a evita timpul de oprire și pentru a prelungi viața macaralei.

9. Actualizări și modificări
Pe măsură ce tehnologia și standardele de siguranță evoluează, macarale ar putea necesita upgrade -uri sau modificări pentru a -și îmbunătăți caracteristicile de performanță sau de siguranță.





Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.

Tag-uri populare: LADLE IN FOUNDRY Overhead Crane, China Ladle în Foundry Overhead Crane Producători, furnizori, fabrică
