Cea mai mare macara portal din lume

Cea mai mare macara portal din lume este o minune a ingineriei, concepută pentru a aborda cele mai grele proiecte de ridicare și cele mai dificile din industrii precum construcțiile navale, construcțiile și logistica. Dimensiunea sa masivă, capacitatea de ridicare excepțională și tehnologia avansată îl fac un instrument esențial pentru cele mai solicitante operațiuni, de la mutarea componentelor masive până la manipularea mărfurilor gigantice.

Capacitate de ridicare fără precedent: această macara se mândrește cu capacitatea de a ridica o sarcină uluitoare de până la 20,000 tone sau mai mult, ceea ce este fără precedent în lumea ridicării grele. Designul său permite mișcarea fără probleme a structurilor, cum ar fi platformele petroliere, corpurile masive de nave și modulele de construcție la scară largă.

Dimensiuni gigantice: dimensiunea mare a macaralei este nimic mai puțin uluitoare. Având o înălțime de sute de metri, fasciculul său principal se întinde pe mai multe terenuri de fotbal în lungime, permițându-i să miște chiar și cele mai mari și mai grele structuri. Întinderea totală a macaralei este proiectată pentru a suporta cele mai largi sarcini, sporind versatilitatea acesteia.

Inginerie avansată: Încorporând tehnologie de ultimă oră, macaraua dispune de sisteme automate de control al sarcinii, mecanisme avansate de stabilitate și sisteme de monitorizare în timp real pentru siguranță și precizie. Sistemele de control folosesc AI și senzori inteligenți pentru a monitoriza distribuția sarcinii, mișcarea macaralei și factorii de mediu, asigurând performanțe optime în toate condițiile.

Sistem dublu portal: Spre deosebire de macaralele tradiționale, acest model folosește un sistem dual portal pentru a oferi o stabilitate mai mare și o capacitate de manipulare a încărcăturii. Acest lucru permite macaralei să gestioneze eficient sarcini extrem de grele pe o gamă mai largă de distanțe.

Tehnologia de ridicare hidraulică: Utilizând sisteme hidraulice de mare putere, această macara poate realiza ridicarea lină și constantă a obiectelor masive. Acest lucru permite ajustarea rapidă la înălțimile încărcăturii, oferind flexibilitate în diverse aplicații, cum ar fi operațiunile de șantier naval, construcții la scară largă și asamblare aerospațială.

Componente de bază: cutie de viteze, motor, angrenaj

Locul de origine: China

Garantie: 1 an

Greutate (KG): 10000 kg

Inspecție video de ieșire: furnizat

Raport de testare a mașinilor: furnizat

Capacitate nominală de încărcare: 50 tone, 30 tone, 40 tone, 5 tone, 20 tone, 10 tone

Max. Înălțime de ridicare: 30 m





1.Faza lungă

1) Grinda principală a celor mai mari macarale tip portal este de obicei denumită „grinda” sau „grinda principală”. Grinda este grinda centrală orizontală care susține sarcina macaralei și este de obicei proiectată pentru a face față greutăților masive. În cele mai mari macarale tip portal, cum ar fi cele utilizate în porturile pentru containere sau aplicațiile de ridicare grea, grinda principală se poate întinde pe sute de metri în lungime.

Construcția grinzii principale este de obicei realizată din oțel sau beton armat, în funcție de aplicația macaralei și de rezistența necesară. Această grindă, denumită adesea „grinda”, este elementul portant principal al macaralei și este responsabilă de susținere. sarcina in timpul operatiilor de ridicare.



3) Grinda principală este de obicei realizată din oțel de înaltă rezistență sau uneori din materiale compozite, în funcție de cerințele de proiectare ale macaralei. Grinda principală include de obicei secțiuni armate sau grinzi cu case pentru a face față sarcinilor grele și a rezista la îndoire sau răsucire sub forțele în timpul funcționării. . Grinda adăpostește căruciorul macaralei, care se deplasează pe lungimea sa pentru a transporta încărcătura (deseori containere sau echipamente grele).

Sistem de ridicare

Motor: Motorul sistemului de ridicare dintr-o macara portal este de obicei un motor electric care antrenează troliul sau mecanismul de ridicare responsabil de ridicarea și coborârea sarcinii. Motorul trebuie să fie suficient de puternic pentru a face față sarcinilor grele, cu setări de cuplu și viteză optimizate pentru capacitatea de ridicare a macaralei specifice.

2) Reductor: Reductorul din sistemul de ridicare al unei macarale tip portal, în special la cele mai mari modele, este o componentă critică pentru controlul vitezei și cuplului mecanismului de ridicare al macaralei. Face parte din sistemul cutiei de viteze, care ajută la transformarea rotației de mare viteză a motorului în turația inferioară dorită cu cuplul crescut necesar pentru ridicarea sarcinilor grele.

3) Tambur: Tamburul ține și stochează cablul de sârmă sau cablul care este folosit de macaraua portal pentru a ridica și a coborî sarcini grele. Coarda este înfășurată în jurul tamburului pe măsură ce macaraua se mișcă, permițând mecanismului de ridicare să ridice sau să coboare sarcina, după cum este necesar. direcția de mișcare.Tamburul este în mod obișnuit fabricat din oțel de înaltă rezistență pentru a rezista la sarcinile și solicitările grele implicate în ridicarea greutăților mari.

4) Sârmă: Cablurile sunt de obicei fabricate din aliaje de oțel de înaltă rezistență, cum ar fi oțel carbon, oțel inoxidabil sau oțel aliat, în funcție de mediul de operare și de cerințele de sarcină. Rezistența cablului de sârmă este vitală pentru manipularea sarcinilor grele. în siguranţă.

5) Bloc de scripete: Blocul de scripete este proiectat pentru a reduce cantitatea de forță necesară pentru a ridica sarcini grele prin utilizarea unui sistem de scripete (snopi) și cabluri (sau frânghii). Acesta transferă forța de ridicare de la mecanismul de ridicare al macaralei la sarcină. , sporind avantajul mecanic prin utilizarea mai multor scripete.

6) Dispozitiv de ridicare: Dispozitivul de ridicare din sistemul de ridicare al celor mai mari macarale tip portal este de obicei un bloc de cârlig sau o grindă de ridicare, în funcție de designul specific al macaralei.

3.Sfârșittransport

1) Căruciorul de capăt al celor mai mari macarale tip portal, adesea folosit în porturi sau în medii industriale grele, este o componentă critică care susține structura principală a macaralei și facilitează deplasarea acesteia de-a lungul șinelor. Dimensiunea și designul căruciorului de capăt variază în funcție de capacitatea de încărcare a macaralei, dimensiunea și aplicația prevăzută.

2) Designul asigură că greutatea macaralei și sarcinile acesteia sunt distribuite uniform pe șine și fundație. De obicei, cărucioarele de capăt sunt fabricate din oțel de înaltă rezistență, concepute pentru a rezista la sarcini mari și forțe dinamice. Cărucioarele de capăt sunt de obicei echipate cu motoare electrice, cutii de viteze și sisteme de roți pe șine pentru a permite o mișcare lină și controlată de-a lungul șinelor.

3) Cărucioarele de capăt suportă de obicei greutăți masive - unele pot ridica încărcături de containere de până la 65 de tone per mișcare și chiar mai mult cu echipamente specializate. Aceste cărucioare de capăt pot cântări ele însele sute de tone, în funcție de dimensiunea totală a macaralei și de capacitatea de ridicare.

4.Mecanism de deplasare cu macara

1) Principiul de funcționare

Mecanismul de deplasare al macaralei al unei macarale tip portal este responsabil pentru mișcarea orizontală a macaralei de-a lungul unui traseu definit, de obicei pe șine sau șine. Această mișcare permite macaralei să acopere o suprafață mare pentru a ridica și a muta sarcini.

2) Funcțiile mecanismului de acționare a macaralei

Mișcare orizontală: mecanismul de deplasare permite macaralei tip portal să se deplaseze de-a lungul unui sistem de șine, poziționat de obicei pe sol sau pe șenile înalte. Acest lucru permite macaralei să acopere o suprafață largă, cum ar fi o curte, un depozit sau un șantier.

Distribuția sarcinii: Mecanismul de deplasare funcționează împreună cu sistemul de ridicare și structura portalului pentru a susține sarcina în timpul ridicării și mișcării. Prin traversarea șinelor, macaraua se poziționează pentru a ridica și transporta încărcături în anumite locații.

Precizia poziționării: facilitează poziționarea precisă a macaralei pentru o manipulare precisă a materialului. Mecanismul de deplasare asigură că macaraua ajunge în locurile de lucru desemnate, cum ar fi zonele de depozitare, calele de nave sau curțile pentru containere, pentru ridicarea sau livrarea materialelor.

5.Mecanism de deplasare a căruciorului

1) Compoziția structurală

Mecanismul de deplasare a căruciorului din cele mai mari macarale tip portal combină o serie de componente din oțel de înaltă rezistență pentru integritate structurală, sisteme avansate de motor și cutie de viteze pentru mișcare și sisteme complexe de siguranță pentru a asigura o funcționare precisă și sigură.

2) Funcția mecanismului de acționare a căruciorului

Mișcarea orizontală a căruciorului: căruciorul se mișcă înainte și înapoi pe lungimea podului macaralei. Acest lucru permite poziționarea încărcăturii peste diferite părți ale zonei de lucru. Acesta asigură că macaraua poate acoperi o deschidere largă, permițând ridicarea și transportul materialelor în zona de lucru desemnată.

Transportul încărcăturii: Căruciorul este echipat cu un mecanism de ridicare (cârlig, clemă sau alte dispozitive de ridicare), care poate ridica, muta și elibera încărcăturile. Funcția de deplasare permite operatorului de macara să deplaseze cu precizie încărcăturile pe un traseu specificat.

Transportul încărcăturii: Căruciorul este echipat cu un mecanism de ridicare (cârlig, clemă sau alte dispozitive de ridicare), care poate ridica, muta și elibera încărcăturile. Funcția de deplasare permite operatorului de macara să deplaseze cu precizie încărcăturile pe un traseu specificat.

6.Roata macaralei

1) Funcția roților

Suport mobil: Funcția principală a roților este de a susține mișcarea macaralei pe șină și de a asigura buna funcționare a macaralei.

Distribuția sarcinii: roțile ajută la distribuirea uniformă a sarcinii macaralei, la reducerea presiunii pe șenilă și la creșterea duratei de viață a echipamentului.

2) Cerințe de proiectare

Rezistență și rigiditate: roțile trebuie să aibă suficientă rezistență și rigiditate pentru a rezista greutății moarte a macaralei și diferitelor sarcini dinamice.

Rezistență la uzură: Datorită frecării continue dintre roți și șenilă, materialul roții trebuie să aibă o rezistență bună la uzură pentru a prelungi durata de viață.

Design antiderapant: suprafața roții trebuie proiectată astfel încât să fie antiderapant, pentru a evita alunecarea sau alunecarea sub sarcină grea.

7. Cârlig de macara

Cârligul macaralei celor mai mari macarale tip portal este de obicei o piesă de echipament robustă și rezistentă, concepută pentru a gestiona capacități de ridicare extrem de mari. Aceste macarale, utilizate în aplicații industriale la scară largă, cum ar fi șantierele navale, porturile și șantierele de construcții, au cârlige care pot face față sarcinilor care depășesc adesea câteva sute de tone.

Cârligele macaralei sunt de obicei fabricate din oțel aliat de înaltă rezistență pentru a rezista la solicitările imense de la sarcini grele. Cârligul poate fi forjat pentru a asigura rezistența și fiabilitatea. Cârligul de pe o macara portal gigant poate fi foarte mare, cântărind adesea câteva tone, în funcție de capacitatea de ridicare a macaralei. De exemplu, macaralele cu capacități de ridicare în intervalul de 1,000 tone sau mai mult pot avea cârlige care cântăresc și câteva tone. Designul poate varia, dar tipurile comune includ configurații cu cârlig simplu, dublu sau triplu, în special pentru macarale mai mari. Cârligele duble sau triple pot ajuta la distribuirea mai uniformă a încărcăturii, ceea ce este deosebit de important atunci când ridicați articole foarte mari sau cu forme incomode.

Macaralele mari tip portal sunt echipate cu mecanisme de siguranță pentru a preveni deteriorarea cârligului și accidente. Aceasta include caracteristici precum protecția automată la suprasarcină, sistemele anti-balansare și frânele de urgență. La macaralele mai mari, cârligele vin adesea cu diferite tipuri de atașamente (de exemplu, curele de ridicare, bare de împrăștiere) pentru a facilita manipularea sigură și eficientă a sarcinii.

Motor

1) Sistemul motor al unei astfel de macarale masive ar implica motoare foarte specializate capabile să gestioneze sarcini imense cu precizie. Sistemul de ridicare al macaralei ar folosi probabil mai multe motoare de curent continuu sau motoare de curent alternativ cu variatoare de frecvență (VFD) pentru un control fluid și eficient. Motoarele ar fi legate de un sistem complex de trolii, scripete și mecanisme de ridicare pentru a ridica și a muta sarcini extrem de grele.

2) Macaraua este alimentată de o combinație de motoare electrice pentru mecanismul de ridicare și motoare hidraulice pentru anumite părți ale macaralei, cum ar fi căruciorul sau mecanismul de rotire. Detalii specifice despre tipul exact și puterea motoarelor nu sunt de obicei disponibile public, dar o astfel de macara ar necesita motoare cu câțiva megawați de putere pentru a-și îndeplini sarcinile grele în mod eficient.

3) Macaraua este, de asemenea, echipată cu caracteristici de siguranță sofisticate și sisteme de control pentru a asigura stabilitatea și a preveni suprasarcinile în timpul funcționării.

.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

1) Sistem de alarmă cu sunet și lumină

Alarma sonoră este utilizată pentru a alerta personalul cu privire la condițiile critice, cum ar fi o suprasarcină, o defecțiune sau o funcționare nesigură. limita se apropie, cum ar fi o macara care se apropie de sarcina maximă sau de domeniul de funcționare). Un sunet mai puternic care poate fi folosit pentru a indica o urgență sau în timpul unui risc ridicat. operațiuni.Sistemul de alarmă trebuie să fie suficient de tare pentru a fi auzit deasupra zgomotului de funcționare a macaralei și de la distanță, având în vedere dimensiunea macaralei și mediul înconjurător.

Indicatori vizuali (lumini): Sistemul de lumină vizuală servește ca o alertă secundară, ajutând lucrătorii care se află în zone în care alarma sonoră nu poate fi auzită (de exemplu, în medii zgomotoase sau când monitorizează vizual operațiunile macaralei). Luminile intermitente pot fi folosite pentru a atrage atenția în situații de urgență sau pentru a indica un pericol continuu. Aceste lumini sunt de obicei montate pe structura principală a macaralei și pe portal, vizibile din toate direcțiile în care oamenii ar putea lucra. Luminile pot fi, de asemenea, instalate la panourile de control cheie sau la stațiile operaționale de la sol.

Lumini roșii: indică defecțiuni critice, urgență sau condiții nesigure, cum ar fi suprasarcina macaralei sau defecțiunea mecanică.

Lumini galbene/chihlimbari: avertizează despre probleme necritice sau pericol iminent, cum ar fi apropierea limitelor operaționale.

Lumini verzi: indică funcționarea normală sau că macaraua funcționează în parametrii de siguranță.

2) Întrerupător de limită

Un întrerupător de limită pe o astfel de macara tip portal joacă un rol crucial în siguranța și controlul operațional. Este un dispozitiv mecanic sau electronic folosit pentru a defini limitele de deplasare ale mișcării macaralei. Întrerupătoarele de limită sunt instalate de obicei pe căruciorul macaralei sau pe structura portalului pentru a preveni deplasarea excesivă, care ar putea cauza daune mecanice sau situații periculoase. Acestea asigură că macaraua nu se deplasează dincolo de raza de funcționare sigură în direcții orizontale, verticale sau de rotație.

Întrerupătoare de limită de cursă orizontale (longitudinale) – Acestea împiedică macaraua să se deplaseze prea departe de-a lungul docului sau a șantierului.

Întrerupătoare de limită verticale (de ridicare) – Acestea împiedică cârligul sau mecanismul de ridicare să depășească limitele superioare sau inferioare proiectate.

Comutatoare de limită laterale (cărucior sau portal) – Acestea ajută la prevenirea deplasării căruciorului sau structurii portalului din calea sau calea desemnată.

Întrerupătoare de limită de rotație – În cazurile în care macaraua are un braț sau un braț rotativ, întrerupătoarele de limită de rotație ajută la evitarea suprarotării.

10.Dispozitive de siguranță

1) Dispozitiv de protecție la suprasarcină: Limitatoare de suprasarcină: Aceste dispozitive monitorizează sarcina care este ridicată. Dacă macaraua își depășește capacitatea nominală de ridicare, sistemul va opri automat funcționarea sau va emite o alertă. Verifică în mod continuu sarcina și unghiul brațului, asigurându-se că macaraua nu depășește condițiile de ridicare sigure.

2) Sisteme anti-balansare: Reduce mișcarea de balansare a încărcăturii pentru a preveni accidentele sau pierderea controlului, în special atunci când se deplasează sarcini grele sau suspendate. Unele macarale folosesc sisteme automate care controlează viteza macaralei sau implementează contragreutăți pentru a gestiona balansul sarcina.

3) Sisteme de prevenire a coliziunilor: împiedicați macaraua să se deplaseze dincolo de limitele de siguranță. Aceste comutatoare opresc macaraua dacă ajunge în poziții periculoase (de exemplu, lângă o altă macara sau un obstacol). Detectați obiectele sau personalul din apropierea macaralei și împiedicați deplasarea în zone periculoase.

4) Sisteme de oprire de urgență: Butoanele de oprire de urgență amplasate strategic pot opri imediat operațiunile macaralei în caz de urgență. Unele macarale mari tip portal sunt echipate cu o funcție de oprire de urgență de la distanță pentru a permite operatorilor să oprească macaraua de la distanță, dacă este necesar.

5) Sisteme de monitorizare a macaralei: Camerele de supraveghere video montate pe macara sau pe cabina operatorului acesteia oferă vizibilitatea punctelor moarte și asigură operațiuni în siguranță. Aceste sisteme oferă date în timp real despre performanța, diagnosticarea și utilizarea macaralei. Operatorii și echipele de întreținere pot monitoriza starea macaralei de la distanță.

6) Senzori de vânt și vreme: detectează viteza vântului pentru a se asigura că macaraua nu funcționează în condiții meteorologice periculoase, cum ar fi vânturile puternice. Detectează condiții nefavorabile (de exemplu, fulgere, ploaie abundentă, temperaturi extreme) și poate restricționa mișcarea macaralei dacă este periculoasă vremea este detectată.

11.Mod de control

1) Control manual prin joystick-uri sau console: operatorii pot folosi panouri de control sofisticate pentru a manevra macaraua. Aceasta poate implica controlul palanului principal, căruciorului, mișcării laterale a portalului și rotirea macaralei.

2) Sisteme automate: Unele macarale moderne sunt echipate cu automatizare și sisteme de control bazate pe AI pentru a optimiza eficiența, siguranța și a reduce erorile umane. Aceste sisteme pot ajuta la îndeplinirea sarcinilor repetitive, la poziționarea containerelor sau la ajustarea vitezei macaralei pe baza greutății încărcăturii și a factorilor de mediu.

3) Telecomandă: Multe dintre cele mai mari macarale sunt echipate cu sisteme de control de la distanță, permițând operatorilor să controleze macaraua de la distanță, adesea într-o cabină sau chiar dintr-o cameră de control. Acest lucru le oferă o imagine mai bună asupra sarcinii și permite operațiuni mai sigure în medii provocatoare.

4) Sisteme de siguranță: Aceste macarale dispun, de asemenea, de sisteme de siguranță robuste pentru a preveni accidentele. Acestea pot include senzori de sarcină, tehnologie anti-coliziune și mecanisme de oprire de urgență.





























12.Schiță



Tehnic principal





Capacitate de ridicare crescută

Cele mai mari macarale tip portal au capacități de ridicare masive, depășind adesea sute de tone. Acest lucru le permite să ridice sarcini foarte grele pe care macaralele mai mici nu le pot face față, ceea ce este esențial în industrii precum construcțiile navale, construcția platformelor petroliere offshore și logistica la scară largă.

Eficiență îmbunătățită în manipularea sarcinilor mari

Datorită dimensiunilor și rezistenței lor, aceste macarale pot deplasa rapid și eficient sarcini extrem de mari și grele. Acest lucru reduce timpul necesar transportului și poziționării materialelor grele, îmbunătățind fluxul general de lucru și productivitatea în mediile industriale.

Versatilitate în aplicații

Macaralele tip portal pot fi proiectate pentru a deservi o gamă largă de industrii, de la porturi de containere (manipularea containerelor de transport maritim) până la fabrici de oțel (deplasarea produselor grele din oțel). Adaptabilitatea lor la diverse aplicații le face de neprețuit în logistica și producția globală.

Înălțime mare de ridicare și rază de acțiune

Macaralele tip portal mari pot ridica obiecte la înălțimi semnificative și se pot extinde orizontal pe distanțe lungi, oferind o suprafață de lucru mai mare. Acest lucru este deosebit de avantajos în setari precum șantierele navale, unde macaralele trebuie să deplaseze structuri mari pe distanțe lungi.

Eficiența costurilor în operațiuni cu volum mare

Deși sunt costisitoare de achiziționat și întreținut, capacitatea macaralelor tip portal mari de a gestiona volume mari de ridicare grele la scară le poate face rentabile în timp. În mediile industriale aglomerate, cum ar fi porturile sau șantierele de construcții, acestea îmbunătățesc debitul, reducând nevoia de mai multe macarale mai mici.

Stabilitate și siguranță

Aceste macarale sunt proiectate să suporte sarcini extrem de grele, păstrând în același timp stabilitatea. Macaralele mari sunt adesea echipate cu caracteristici avansate de siguranță, inclusiv monitorizarea sarcinii, detectarea coliziunilor și controlul automat al vitezei, care ajută la asigurarea funcționării în siguranță în medii cu risc ridicat.

Automatizare și control de la distanță

Macaralele tip portal moderne, în special cele mari, sunt adesea echipate cu tehnologii de automatizare și control de la distanță. Acestea permit operatorilor să controleze macaraua de la distanță, îmbunătățind siguranța prin reducerea expunerii oamenilor la zonele periculoase și creșterea preciziei în manipularea încărcăturii.

Mobilitate și flexibilitate sporite

În timp ce macaralele mari tip portal sunt staționare pentru majoritatea operațiunilor, unele modele permit deplasarea de-a lungul căilor sau în spații restrânse, oferind flexibilitate în manipularea materialelor pe suprafețe mari, cum ar fi la docuri sau în zone mari de construcție.

Durată lungă de viață

Datorită designului și construcției lor robuste, macaralele tip portal mari sunt construite pentru a rezista mulți ani, chiar și în cazul utilizării intense. Durabilitatea și capacitatea lor de a gestiona sarcini mari de lucru le fac o investiție valoroasă pe termen lung în industriile cu cerințe ridicate de manipulare a materialelor.





Constructii navale

Construcția navelor mari: Una dintre aplicațiile cheie este în șantierele navale, unde aceste macarale sunt folosite pentru a asambla și lansa nave mari, cum ar fi supertancuri, portavion și nave portacontainere. Macaralele ridică și mută secțiuni grele ale navei, care pot cântări mii de tone, în poziție. Macaralele tip portal sunt, de asemenea, utilizate în reparațiile și întreținerea navelor, unde pot ridica nave întregi din apă pentru inspecții sau reparații.

Manipularea containerelor portuare

Încărcarea și descărcarea containerelor: În porturile majore, cele mai mari macarale tip portal sunt folosite pentru a încărca și descărca nave mari de containere, în special cele care transportă încărcături de containere ultra-mari (ULC). Aceste macarale pot stivui și aranja containerele în mod eficient și în siguranță. Aceste macarale sunt esențiale în operațiunile de logistică, deplasarea containerelor către și de la nave, trenuri, camioane și unități de depozitare.

Proiecte de constructii si infrastructura

Ridicarea greutății în construcții: În proiectele majore de infrastructură, cum ar fi poduri, baraje și centrale electrice, macaralele tip portal sunt folosite pentru a ridica și poziționa componente masive din beton sau oțel. Aceste macarale pot funcționa pe terenuri dificile, cum ar fi în zone îndepărtate sau deasupra apei. Macaralele tip portal sunt utilizate la instalarea de echipamente industriale mari, inclusiv turbine, generatoare și reactoare în centrale electrice și rafinării.

Industria minieră și siderurgică

Manipularea materialelor grele: În industria minieră și siderurgică, cele mai mari macarale tip portal pot manipula materii prime, cum ar fi containere mari de minereu, lingouri de oțel și alte echipamente grele. Aceste macarale sunt utilizate în manipularea materialelor în diferite etape de producție și transport.

Aplicații spațiale și aerospațiale

Asamblarea și lansarea rachetelor: În centrele spațiale, macaralele tip portal sunt folosite pentru a asambla rachete și nave spațiale. Aceste macarale transportă componente grele și ajută la poziționarea precisă a echipamentelor. Unele dintre cele mai notabile exemple includ macarale de la Centrul Spațial Kennedy al NASA sau facilitățile SpaceX.

Instalare turbine eoliene

Parcuri eoliene offshore: Macaralele tip portal sunt din ce în ce mai folosite pentru a asambla și instala turbine eoliene offshore. Ele pot ridica componente mari ale turbinei, cum ar fi nacelele și palele, și le pot transporta pe platforme offshore.





1. Faza de proiectare: O echipă de ingineri elaborează proiectul inițial, luând în considerare capacitatea de ridicare necesară, dimensiunile, factorii de mediu (vânt, activitate seismică) și nevoile operaționale (viteză, comenzi). Cadrul macaralei este proiectat pentru a suporta sarcini masive. Aceasta implică calcule pentru rezistență și stabilitate, inclusiv teste de stres pentru a asigura siguranța. Oțelul și aliajele de înaltă rezistență sunt selectate pentru diferite componente ale macaralei, cum ar fi grinzile, picioarele și structura portalului. Materialele rezistente la coroziune pot fi, de asemenea, alese pentru piesele expuse la medii dure.

2. Fabricarea componentelor: Cadrul portal, care include picioarele, grinzile transversale și structura superioară, este fabricat. Aceasta implică tăierea, sudarea și asamblarea secțiunilor de oțel. Picioarele, care sunt componentele portante primare, sunt fabricate ca structuri verticale mari și apoi sudate și armate. Sunt fabricate roțile sau șenile macaralei, permițând portalului să se deplaseze de-a lungul șine sau sistem de căi la sol. Acest lucru este esențial pentru poziționarea macaralei pentru diferite operațiuni.

3. Cric și asamblarea cadrului principal: Secțiuni mari ale macaralei tip portal sunt adesea construite într-un mod modular, ceea ce înseamnă că diferite componente sunt fabricate în diferite locații și apoi asamblate la fața locului. Pentru asamblarea celor mai mari componente, echipamente specializate precum Cricuri, macarale și stivuitoare sunt folosite pentru a ridica și poziționa piesele individuale. Asamblarea structurii portalului necesită alinierea precisă a fiecărei secțiuni. Acest lucru implică adesea utilizarea sistemelor avansate ghidate cu laser pentru a se asigura că totul este la locul său.

4. Instalarea sistemului de ridicare: Acesta include palanul principal, care este responsabil pentru ridicarea sarcinilor. Palanul poate avea o serie de scripete, trolii și cabluri care trebuie instalate și testate. Macaraua necesită un motor puternic pentru a ridica și a coborî sarcini grele. Acest motor, adesea un sistem electric sau hidraulic, este integrat în ansamblul palanului și conectat la sistemul de control.

5. Sisteme electrice și de control: Sunt instalate sistemele electrice ale macaralei, inclusiv senzori, caracteristici de siguranță și sisteme de control. Acestea includ sisteme anti-coliziune, senzori de sarcină și software-ul utilizat pentru operarea macaralei de la distanță. Sunt efectuate teste ample pentru a se asigura că macaraua poate fi operată în siguranță, cu precizie și fără erori. Aceasta include testarea pentru echilibrarea sarcinii, controlul mișcării și sistemele de oprire de urgență.

6. Testare și calibrare: Macaraua este supusă unor teste riguroase de sarcină pentru a se asigura că poate suporta greutatea maximă pentru care a fost proiectată. Acestea includ teste statice (fără mișcare) și teste dinamice (deplasare cu o sarcină). Mișcarea macaralei, inclusiv viteza, capacitatea de ridicare și gama de mișcare, este testată în condiții reale. Acest lucru asigură că macaraua funcționează conform intenției. Sunt efectuate inspecții ample de siguranță pentru a verifica conformitatea cu standardele internaționale pentru ridicarea greutăților și operațiunile industriale.

7. Asamblarea finală și punerea în funcțiune: Odată ce toate sistemele sunt testate și complet funcționale, macaraua este finalizată și pregătită pentru punere în funcțiune. Dacă macaraua a fost construită parțial în altă parte, asamblarea finală ar putea avea loc la fața locului, unde macaraua este mutată la locul său. zona operațională desemnată. Operatorii și personalul de întreținere sunt instruiți în funcționarea macaralei tip portal, care include proceduri de siguranță, protocoale operaționale și sarcini de întreținere de rutină.

8. Utilizare și întreținere operaționale: Macaraua va fi supusă inspecțiilor și întreținerii periodice pentru a asigura funcționalitatea și siguranța continuă. Aceasta include verificarea uzurii componentelor critice, cum ar fi cablurile, motoarele și palanele. În timp, macaraua poate suferi îmbunătățiri sau modificări pentru a-și îmbunătăți eficiența, siguranța sau capacitatea de ridicare.

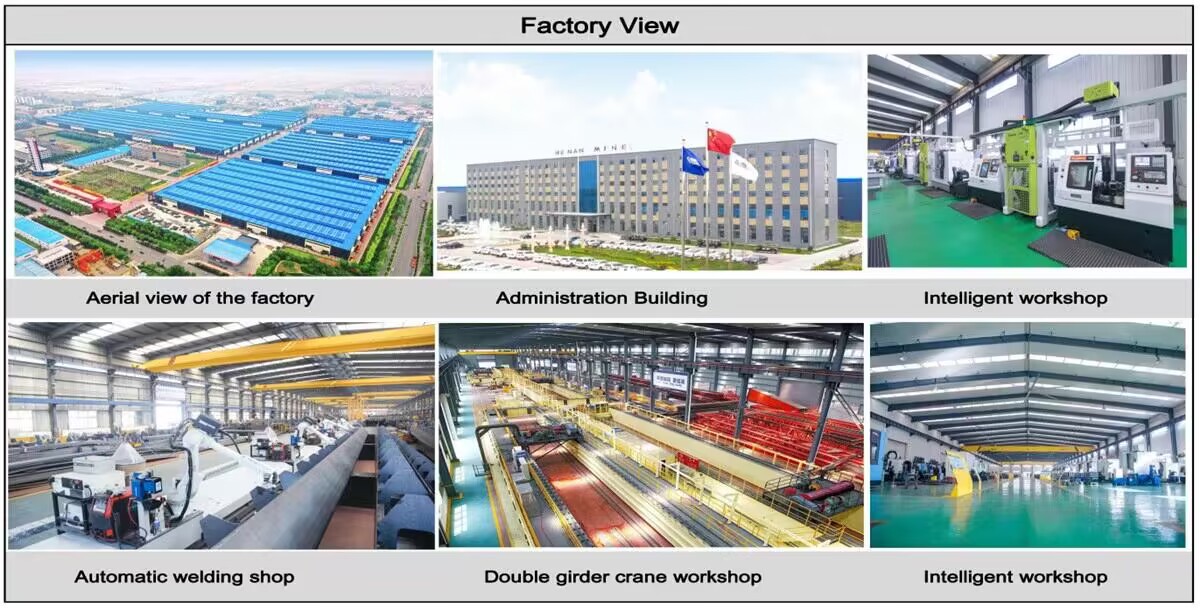

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. Au fost date în folosință 32 de linii de sudură, 50 sunt planificate a fi instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
