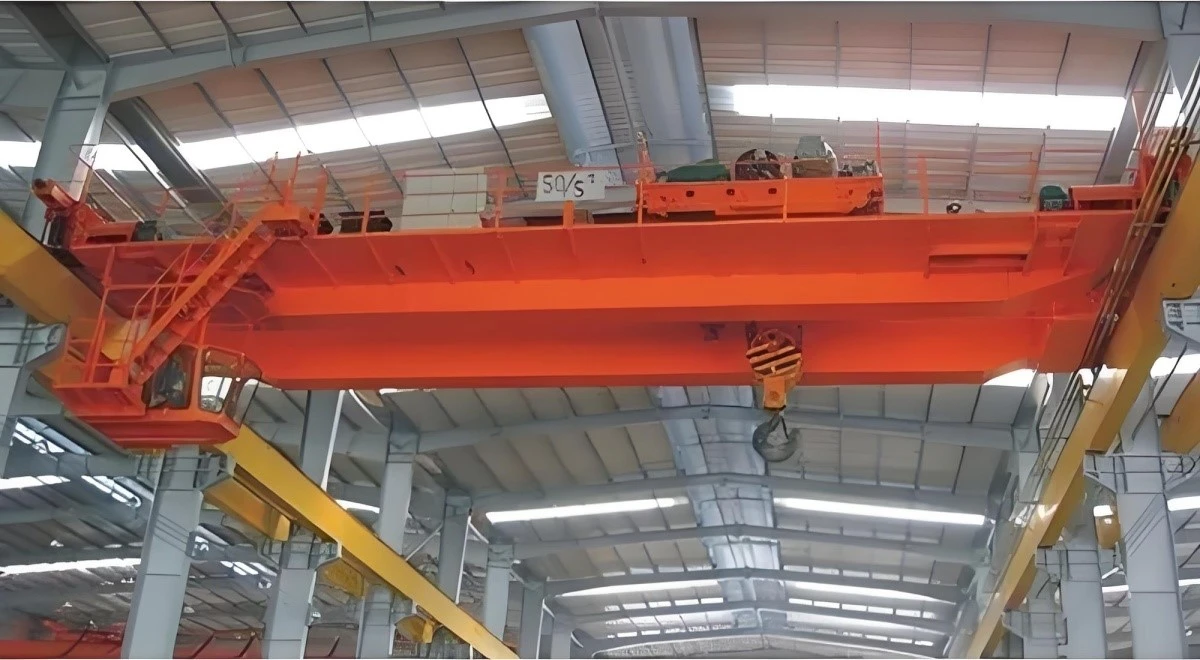

Macara electrică suspendată pe orbită pentru centrală electrică



Macaraua electrică suspendată pe orbită pentru centrale electrice este o soluție de ridicare avansată, de înaltă performanță, concepută special pentru manipularea sarcinilor grele în mediile centralelor electrice. Combină eficiența, siguranța și versatilitatea, făcându-l ideal pentru sarcini de întreținere, construcție și operaționale în centrale electrice, inclusiv centrale termice, hidro și nucleare.

Macaraua funcționează cu energie electrică, oferind fiabilitate ridicată, costuri operaționale reduse și eficiență energetică. Acesta asigură o ridicare lină și un control precis, care este esențial pentru siguranța și eficiența operațiunilor instalației. Macaraua are un design unic de orbită suspendată, permițându-i să se deplaseze pe o cale fixă ​​într-o zonă definită. Acest design asigură o utilizare optimizată a spațiului, o mai bună manipulare a sarcinii și o poziționare precisă, chiar și în medii constrânse. Este conceput pentru a gestiona o gamă largă de componente grele, cum ar fi turbine, generatoare, transformatoare și alte echipamente mari găsite în centralele electrice. Poate suporta capacități de ridicare substanțiale, variind de la câteva tone la sute de tone, în funcție de nevoile specifice ale instalației.

Designul macaralei asigură că poate ridica echipamente la înălțimi semnificative, ceea ce este deosebit de important în centralele electrice pentru asamblarea, instalarea și repararea mașinilor mari în poziții ridicate. Macaraua este echipată cu sisteme avansate de control electric, asigurând o mișcare precisă și lină a încărcăturii. Acesta integrează sisteme de control inteligente care oferă diagnosticare în timp real, monitorizare de la distanță și detectarea defecțiunilor, asigurând timpi de nefuncționare minim. Macaraua include mai multe mecanisme de siguranță, cum ar fi protecție la suprasarcină, întrerupătoare de limită, sisteme de oprire de urgență și sisteme de frânare automată. Aceste caracteristici minimizează riscurile asociate cu operațiunile de ridicare grele în medii critice ale centralelor electrice.

Macaraua electrică suspendată pe orbită pentru centrale electrice este construită pentru a rezista la condițiile dure ale centralelor electrice, macaraua este construită cu materiale de înaltă rezistență, asigurând performanțe de lungă durată chiar și în medii dificile, cum ar fi umiditatea ridicată, temperaturile extreme și sarcini grele. operare.

Macaraua electrică suspendată pe orbită poate fi personalizată pentru a se potrivi cu o gamă largă de aplicații în cadrul centralelor electrice, fie că este utilizată pentru ridicarea echipamentelor mari, manipularea materialelor sau pentru a ajuta la proiectele de construcție și dezafectare a instalațiilor. Macaraua acceptă operarea de la distanță, permițând controlul precis de la o distanta sigura. Această caracteristică este deosebit de importantă pentru reducerea riscurilor pentru personalul care lucrează în zonele potențial periculoase ale fabricii. Motorul electric și designul avansat oferă performanțe eficiente din punct de vedere energetic, ajutând centralele să reducă costurile operaționale și să-și reducă amprenta de carbon.

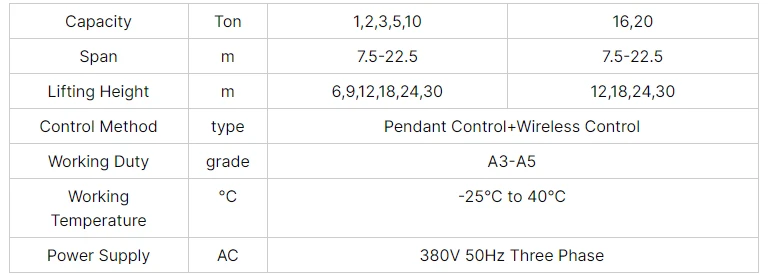

Componente de bază: PLC, motor, rulment

Locul de origine: Henan, China

Garantie: 12 luni

Greutate (KG): 1000 kg

Inspecție video de ieșire: furnizat

Raport de testare a mașinilor: furnizat

Metoda de control: control suspendat + control fără fir

Aplicație: Atelier și depozit, în aer liber etc.

Sarcina de lucru: A3-A5

Temperatura de lucru: -25-+40 grade

Sursa de alimentare: 3 faze 380 V 50 Hz sau conform cerințelor dvs

Culoare: rosu, galben, albastru sau solicitarile dvs

Cuvânt cheie: Macara rulantă

Service după garanție: suport online





1.Faza lungă

Grinda principală a unei macarale electrice pe orbită suspendată, în special pentru aplicația unei centrale electrice, este o componentă structurală critică concepută pentru a susține și a transporta sarcinile în timpul operațiunilor de ridicare. Specificațiile și considerentele de proiectare ale grinzii principale variază în funcție de tipul de macara și de utilizarea sa specifică.

Este fabricat de obicei din oțel de înaltă rezistență (de exemplu, Q345B, Q235 sau oțel aliat) pentru a asigura durabilitatea și rezistența la sarcini grele. Grinda principală este adesea o structură în formă de I sau cutie, concepută pentru a distribui sarcina în mod uniform. pe anvergura sa.Faza principală trebuie să poată rezista atât la forțe verticale, cât și la forțe laterale. De obicei, va avea armături în zonele cu stres ridicat pentru a evita deformarea în timpul funcționării.

Macaralele centralelor electrice se ocupă de obicei de sarcini mari și grele, care implică adesea mașini grele, transformatoare mari sau componente ale centralei electrice. Prin urmare, fasciculul principal este proiectat cu o capacitate portantă mare, care poate varia de la câteva tone la sute de tone, în funcție de destinația de utilizare a macaralei. Macaraua poate avea încorporați factori de siguranță suplimentari, cum ar fi limitatoare de suprasarcină, pentru a preveni accidente.

Lucrarea fasciculului principal este de obicei proiectată pentru a acoperi întreaga lățime a zonei care urmează să fie deservită de macara, care poate fi de la câțiva metri până la peste 100 de metri în aplicații industriale mari, cum ar fi centralele electrice. înălțimea de ridicare, designul grinzii va permite un spațiu liber adecvat, fără interferențe cu structura de deasupra.

Grinda este susținută de obicei de camioane de capăt sau roți care circulă de-a lungul unei căi ferate fixe sau a unui portal. Aceste șenile sunt proiectate pentru a susține greutatea macaralei, sarcina acesteia și orice forță suplimentară întâlnită în timpul funcționării.

Mecanism de deplasare: fasciculul este de obicei echipat cu motoare electrice care controlează mișcarea orizontală (laterală) de-a lungul căii. Motoarele sunt alese cu grijă în funcție de capacitatea de încărcare și viteza de funcționare necesară.



Sistem de ridicare

Sistemul de ridicare al unei macarale electrice suspendate pe orbită pentru o centrală electrică este conceput pentru a face față sarcinilor grele și a lucra în medii industriale solicitante, cum ar fi centralele electrice.

Grinder (Pod): elementul structural principal care se întinde pe zona de lucru. Acesta constă de obicei dintr-o grindă orizontală, susținută de camioane de capăt sau roți.

Camioane de capăt: Unitățile de la ambele capete ale macaralei care se deplasează de-a lungul șinei sau șinei, permițând macaralei să se deplaseze orizontal pe zona de lucru.

Palan motorizat: O componentă cheie care ridică și coboară sarcinile. Palanul este de obicei alimentat de un motor electric, care antrenează un lanț, o frânghie sau un tambur de cablu.

Mecanism de ridicare: Constă de obicei dintr-un tambur sau un bloc de lanț, în jurul căruia se înfășoară mediul de ridicare (cablu, lanț etc.). Palanul este proiectat să suporte greutatea încărcăturii și să funcționeze în mod fiabil în medii grele.

Capacitatea de încărcare: Sistemele de ridicare din centralele electrice au adesea capacități mari de încărcare (până la sute de tone), în funcție de aplicație (de exemplu, ansamblu turbine, întreținere etc.).

Sistem de șenile: Macaraua se mișcă de-a lungul unui sistem de șenile circulare sau liniare, adesea montat deasupra capului pe structura fabricii. Pentru o „macara electrică pe orbită suspendată”, această cale ar permite macaralei să se miște pe o orbită sau o cale definită în jurul unei zone specifice, oferind o mișcare flexibilă pe spații mari de lucru.

Sistem de șine: șinele sunt montate pe structura de deasupra capului sau pe sol. Macaraua se deplasează de-a lungul acestor șine folosind ansambluri de roți, care sunt alimentate de motoare electrice. În unele cazuri, macaraua se poate deplasa de-a lungul unei piste proiectate la comandă pentru a urma o cale potrivită pentru un anumit proces operațional.

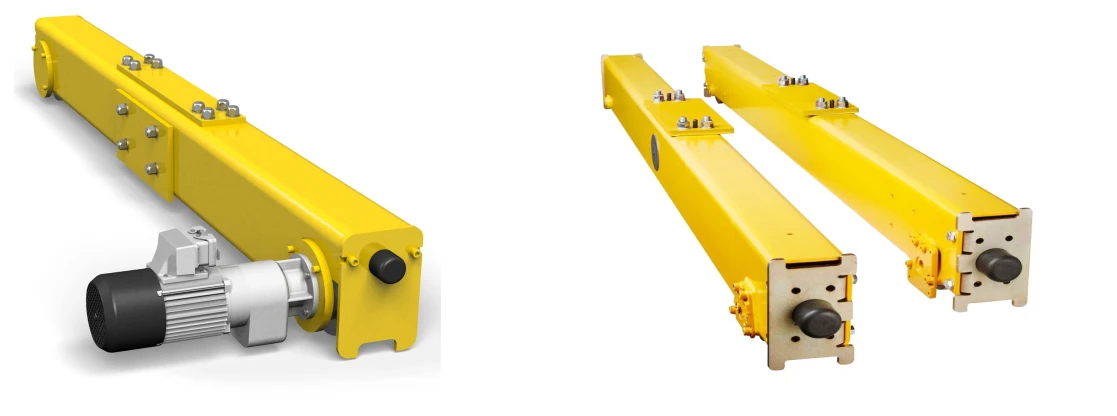

3.Sfârșittransport

Căruciorul de capăt al unei macarale electrice suspendate pe orbită pentru o centrală electrică este o componentă critică responsabilă pentru susținerea și ghidarea mișcării macaralei de-a lungul șinelor sau șinelor. De obicei, găzduiește roțile, mecanismul de antrenare și structura de susținere care permit macaralei să se deplaseze orizontal de-a lungul pistei macaralei.

Funcția transportului final:

Suport de mișcare: căruciorul de capăt asigură că macaraua poate călători de-a lungul căii aeriene sau pistei. Susține sarcina și menține stabilitatea macaralei în timpul operațiunilor.

Suport structural: conectează structura podului (care ține palanul și alte echipamente de ridicare) la sistemul de șine, asigurând că podul se poate mișca liber de-a lungul șinelor.

Ghidarea macaralei: Căruciorul de capăt găzduiește mecanismul de antrenare (de obicei un motor și un reductor) pentru a propulsa macaraua pe pistă. Include și roți care rulează pe șenile.

Componentele cheie ale transportului final:

Roți: roțile sunt proiectate pentru a face față greutății macaralei, încărcăturii și oricăror forțe dinamice în timpul mișcării. Acestea sunt de obicei fabricate din materiale de înaltă rezistență, cum ar fi oțelul și sunt proiectate să funcționeze pe profile de șine specifice.

Mecanism de antrenare: Acesta poate consta dintr-un motor electric, reductor de viteze și sistem de cuplare. Motorul antrenează roțile, permițând macaralei să se deplaseze orizontal.

Cadru/Structură de susținere: Cadrul căruciorului de capăt este proiectat pentru a susține podul macaralei, palanul și sarcina. Este de obicei realizat din oțel sudat pentru a asigura rezistență și durabilitate.

Rulmenți: Rulmenții de înaltă calitate sunt utilizați pentru a reduce frecarea dintre roți și șenile și pentru a permite o mișcare lină.

Sistem electric: Include conexiuni electrice pentru alimentarea motorului și, în unele cazuri, sisteme de siguranță și control pentru protecția la suprasarcină, controlul vitezei și mecanismele de oprire de urgență.

Sistem de frânare: Este încorporat un sistem de frânare pentru a opri macaraua în siguranță atunci când este necesar. Aceasta poate fi fie o frână mecanică, fie o frână electromagnetică, fie un sistem de frânare regenerativă.

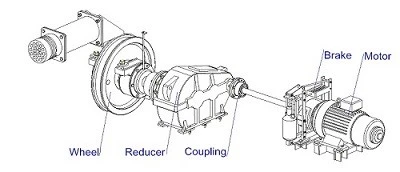

4.Mecanism de deplasare cu macara

1) Principiul de funcționare

Macaraua primește energie electrică prin cabluri sau un sistem de conductoare aeriene. Puterea electrică este alimentată către motoarele, care conduc la mișcarea macaralei. Operatorul macaralei folosește un joystick, pandantiv sau telecomandă pentru a trimite comenzi sistemului de control. Aceste comenzi activează motoarele care antrenează roțile sau cărucioarele, permițând podului macaralei să se deplaseze de-a lungul șinelor. Viteza cu care se mișcă macaraua este de obicei reglabilă. Este controlat prin intermediul vitezei motorului sau al acționărilor cu frecvență variabilă (VFD), permițând un control precis. Pe măsură ce macaraua se mișcă orizontal, poate fi utilizată pentru a transporta sarcini grele în centrala electrică. Mecanismul de ridicare (adesea cu un cărucior) permite ridicarea și coborârea verticală a sarcinilor, în timp ce mecanismul de deplasare permite deplasarea orizontală. Mecanismul de deplasare al macaralei include un sistem de frânare care asigură oprirea controlată și siguranță în timpul operațiunilor.

2) Funcțiile mecanismului de acționare a macaralei

Mecanismul de deplasare al macaralei unei macarale electrice pe orbită suspendată, în special într-o centrală electrică, joacă un rol crucial în asigurarea deplasării eficiente și sigure a sarcinilor grele pe o zonă largă. Iată care sunt funcțiile cheie ale mecanismului de deplasare al macaralei:

Mișcarea macaralei de-a lungul căii: funcția principală a mecanismului de deplasare este de a deplasa întreaga structură a macaralei orizontal de-a lungul șinei sau a sistemului de șine instalat pe structura de susținere a macaralei. Mecanismul folosește roți sau cărucioare care sunt antrenate de motoare pentru a deplasa macaraua orizontal, de obicei pe o direcție longitudinală (în întreaga fabrică sau zona de lucru).

Transport orizontal al încărcăturii: Mecanismul de deplasare permite macaralei să deplaseze sarcini grele (cum ar fi echipamente, materiale și unelte) orizontal în întreaga fabrică, permițând plasarea sau transportul precis între diferite secțiuni ale instalației. Acest lucru ajută la sarcini precum transferul cărbunelui, materii prime, echipamente sau chiar asamblarea utilajelor centralelor electrice în zonele desemnate.

Alimentare și control: mecanismul de deplasare este alimentat de motoare electrice care sunt conectate la o sursă de alimentare. Aceste motoare sunt responsabile pentru controlul vitezei, direcției și mișcării macaralei. Operatorul macaralei controlează mecanismul printr-un panou de control sau sistem de la distanță, asigurând o funcționare sigură.

Precizie și siguranță: mecanismul de deplasare este proiectat să funcționeze cu mare precizie, ceea ce este vital într-o centrală electrică în care poziționarea sarcinii este critică, cum ar fi în timpul întreținerii sau instalării echipamentelor. Include, de asemenea, caracteristici de siguranță precum protecție la suprasarcină, senzori anti-coliziune, și sisteme de oprire de urgență pentru a asigura funcționarea în siguranță în mediul instalației.

Coordonare cu alte mișcări ale macaralei: Mecanismul de deplasare funcționează în tandem cu alte mișcări ale macaralei, cum ar fi ridicarea (mișcarea verticală) și mișcările căruciorului (deplasarea orizontală a sarcinii). Această operațiune coordonată permite macaralei să îndeplinească sarcini precum ridicarea, transportul și plasarea greutăților. echipamente cu precizie în spații înguste, cum ar fi în jurul halelor de turbine, clădirilor reactoarelor sau stațiilor de transformare.

5.Mecanism de deplasare a căruciorului

1) Compoziția structurală

Mecanismul de deplasare cu cărucior al unei macarale electrice pe orbită suspendată (denumită adesea ca macara rulantă electrică sau macara EOT) dintr-o centrală electrică constă de obicei din mai multe componente structurale cheie care lucrează împreună pentru a permite mișcarea precisă a macaralei de-a lungul căii sale sau pista.

Cadrul căruciorului: Cadrul căruciorului este principala componentă structurală care susține sarcina macaralei și diverse sisteme mecanice. Este proiectat pentru a fi rigid și durabil pentru a suporta sarcinile dinamice în timpul funcționării. Fabricat de obicei din oțel sau secțiuni sudate pentru a asigura rezistența și stabilitatea. Oferă o platformă pentru alte componente precum palanul și motorul și permite mișcarea de-a lungul pistei.

Motoare și cutii de viteze: acestea sunt forța motrice din spatele mișcării căruciorului de-a lungul șinei. Sunt de obicei motoare de curent alternativ care asigură cuplul necesar pentru deplasare. O cutie de viteze reductoră este utilizată pentru a reduce puterea de mare viteză a motorului la viteza mai mică necesară pentru mișcarea de deplasare a căruciorului. Pentru a conduce căruciorul de-a lungul pistei de rulare la o viteză controlată .

Roți și osii de deplasare: Acestea sunt montate pe cărucior și sunt în contact direct cu șina macaralei rulante. Sunt proiectate pentru a rezista la sarcini mari și forțe dinamice. Fabricate de obicei din oțel de înaltă rezistență sau fontă. Acestea sunt montate pe cadrul căruciorului și poartă roțile de călătorie. Acestea asigură o aliniere adecvată și o mișcare lină. Pentru a permite căruciorului să se deplaseze de-a lungul șinei (piste de rulare a macaralei) fără probleme și cu frecare minimă.

Camioane de capăt: Camioanele de capăt sunt unități structurale situate la ambele capete ale cadrului căruciorului. Aceste camioane adăpostesc motoarele, roțile și alte componente necesare pentru a ghida căruciorul de-a lungul traseului său. Camioanele de capăt permit transferul sarcinii căruciorului de la structura pistei fixe la căruciorul mobil, susținând mișcarea pe șină.

Mecanism de frânare: Motorul electric de deplasare al căruciorului este de obicei echipat cu frâne electrice pentru a opri mișcarea căruciorului. Acestea ajută la prevenirea mișcării necontrolate și asigură o decelerare lină. Uneori, frânele mecanice cu disc sau tambur sunt incluse pentru siguranță și control suplimentar. Pentru a controla viteza căruciorului și a-l opri în siguranță în timpul funcționării.

2) Funcția mecanismului de acționare a căruciorului

Mișcarea orizontală a încărcăturii: Funcția principală a mecanismului căruciorului este de a deplasa cârligul macaralei (sau dispozitivul de ridicare) orizontal de-a lungul grinzii (cunoscută și sub denumirea de grinda macaralei sau pista) a sistemului de macara rulantă. Această mișcare permite macaralei să plaseze sarcina în diferite poziții pe întreaga zonă de lucru, cum ar fi deasupra echipamentelor, mașinilor sau altor structuri dintr-o centrală electrică.

Poziționarea încărcăturii: Mecanismul căruciorului asigură o poziționare precisă a încărcăturii, care este crucială în setările centralelor electrice în care echipamentele grele sau materialele trebuie să fie mutate în siguranță și eficient. Poziționarea precisă este esențială pentru sarcini precum asamblarea utilajelor, ridicarea și amplasarea componentelor grele și efectuarea sarcinilor de întreținere.

Conducere și control motorizat: căruciorul este de obicei alimentat de un motor electric, care antrenează roțile căruciorului de-a lungul pistei macaralei. Viteza și direcția de mișcare a căruciorului sunt controlate printr-un sistem electric, oferind flexibilitate și precizie în poziționarea sarcinii. Motorul poate fi acționat cu viteze variabile, permițând manipularea atentă a sarcinilor sensibile sau grele.

Suport structural: Căruciorul este montat pe grinda macaralei și este proiectat să suporte atât greutatea sarcinii, cât și a mecanismului de ridicare (cârlig, palan etc.). Trebuie să fie suficient de robust pentru a face față forțelor generate de ridicarea și deplasarea sarcinilor grele, adesea în medii industriale dificile, cum ar fi centralele electrice.

Siguranță și control al încărcăturii: mecanismul de deplasare este proiectat cu caracteristici de siguranță pentru a asigura o mișcare stabilă. Include întrerupătoare de limită, sisteme de frânare și dispozitive de protecție la suprasarcină pentru a preveni accidentele sau defecțiunile mecanice în timpul funcționării. Într-o centrală electrică, unde ar putea fi nevoie de manipularea echipamentelor critice sau periculoase, aceste caracteristici de siguranță sunt cruciale pentru a evita accidentele sau deteriorarea echipamentelor.

6.Roata macaralei

Roata macaralei pentru o macara electrică pe orbită suspendată utilizată într-o centrală electrică joacă un rol crucial în funcționarea generală și siguranța sistemului de macara. Aceste macarale sunt de obicei folosite pentru ridicarea sarcinilor grele, cum ar fi echipamente și materiale, în instalațiile centralei electrice. Roțile fac parte din trenul de rulare al macaralei și permit macaralei să se deplaseze de-a lungul podului sau a sistemului de șine.

Roțile macaralei sunt de obicei fabricate din oțel sau aliaj de înaltă rezistență pentru a rezista la sarcinile și solicitările grele pe care le întâmpină. Având în vedere mișcarea constantă și cerințele de încărcare, roțile trebuie să poată rezista la uzură în timp. Unele materiale pot fi tratate pentru a le crește duritatea și rezistența la uzură. Banda de rulare a roții (partea în contact cu șina) este adesea proiectată pentru aderență optimă și funcționare lină. O banda de rulare încoronată sau un profil de roată conic poate ajuta la distribuirea uniformă a sarcinii și la reducerea uzurii atât a roților, cât și a șinei. Diametrul roților macaralei este important pentru distribuția și stabilitatea sarcinii. Roțile mai mari pot fi utilizate pentru macaralele mai grele sau atunci când este necesară deplasarea la viteză mare.

Functionalitate:

Suport: roțile macaralei susțin greutatea structurii macaralei, inclusiv sarcina pe care o poartă și asigură o mișcare lină de-a lungul căii.

Mișcare: Roțile facilitează mișcarea orizontală a macaralei de-a lungul portalului, asigurând că macaraua poate ajunge în diferite zone ale plantei. Acestea sunt adesea conectate la un mecanism de antrenare (de obicei motoare electrice) care alimentează mișcarea macaralei.

Stabilitate: Sistemul de roți a macaralei asigură stabilitatea întregii macarale, prevenind răsturnarea și asigurând o mișcare lină și precisă de-a lungul șinei sau a sistemului de șine.

Tipuri de roți:

Roți cu o singură flanșă: acestea sunt utilizate în mod obișnuit la macaralele care rulează pe șine și oferă stabilitate în direcția laterală.

Roți cu flanșă dublă: Acestea au o flanșă pe ambele părți ale roții, care poate oferi stabilitate suplimentară și poate ajuta la prevenirea deraiării, în special în aplicațiile de mare viteză.

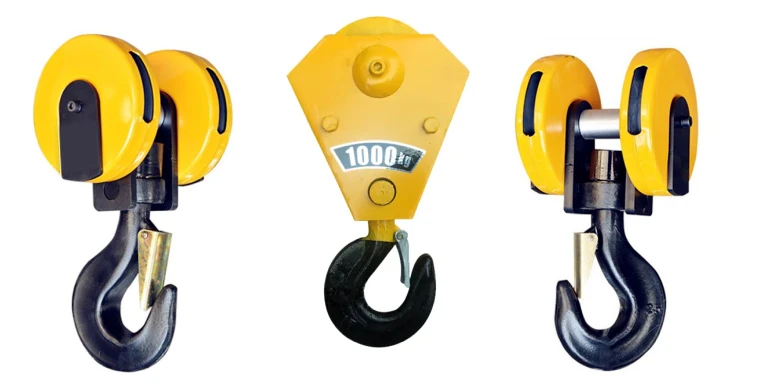

Cârlig de macara

Un cârlig de macara în contextul unei macarale tip palan electric tip ferme este o componentă critică concepută pentru ridicarea și transportul sarcinilor.

Funcţie

Ridicați și coborâți sarcini prin atașarea la punctele de ridicare ale încărcăturii.

Țineți încărcătura în siguranță în timp ce este mișcată pe durata de deplasare a macaralei.

Permite atașarea și detașarea rapidă de sarcini, în funcție de operațiunea specifică.

Tipuri de cârlige de macara

Cârlig simplu: Cel mai comun tip, folosit pentru ridicarea sarcinilor cu un singur punct de contact.

Cârlig dublu: Folosit atunci când este necesară o stabilitate suplimentară, adesea pentru sarcini grele sau distribuite neuniform.

Cârlige speciale: Acestea pot fi personalizate pentru aplicații unice, cum ar fi cârlige magnetice sau de prindere pentru anumite industrii.

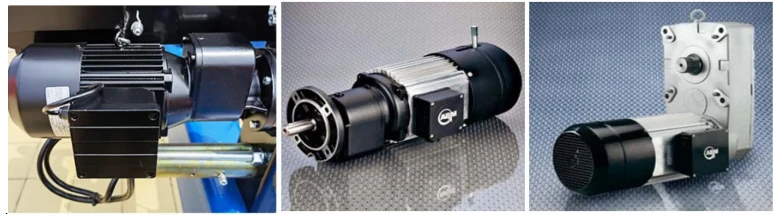

Motor

Motorul pentru o macara electrică pe orbită suspendată într-o centrală electrică este o componentă critică care conduce mișcarea macaralei, inclusiv operațiunile de ridicare, traversare și, eventual, rotație. Pentru o astfel de aplicație industrială, motorul trebuie să fie robust, fiabil și capabil să funcționeze în condiții de sarcină mare.

Tip motor:

Motoare AC (curent alternativ): acestea sunt utilizate în mod obișnuit pentru macaralele electrice datorită eficienței, durabilității și ușurinței de întreținere. Mai exact, motoarele cu inducție cu cușcă de veveriță sunt adesea preferate pentru robustețea și rentabilitatea lor.

Motoare de curent continuu: mai puțin comune astăzi, dar pot fi încă utilizate pentru controlul de precizie în aplicații care necesită viteze variabile și cuplu de pornire ridicat.

Motoare sincrone: utilizate în aplicații în care controlul precis al vitezei și viteza constantă la sarcini variabile sunt importante.

Puterea nominală a motorului ar trebui să fie suficientă pentru a face față sarcinii maxime pe care o va suporta macaraua. Aceasta include nu doar greutatea sarcinii în sine, ci și factori precum frecarea, sarcina vântului (în zone deschise) și natura mișcărilor (ridicare, deplasare sau rotire). Gama de putere tipică poate varia de la câțiva kW pentru macarale ușoare până la sute de kW pentru aplicații grele în centrale electrice.

.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

1) Sistem de alarmă cu sunet și lumină

Sistemul de alarmă sonoră și luminoasă pentru o macara electrică pe orbită suspendată într-o centrală electrică este crucial pentru asigurarea siguranței, eficiența operațională și pentru alertarea personalului cu privire la orice probleme în timpul funcționării macaralei. Iată o schiță a modului în care funcționează de obicei un astfel de sistem și a componentelor cheie:

Alarmă sonoră: alarma sonoră este de obicei un sunet puternic, care atrage atenția, cum ar fi o sirenă sau un sonerie, activat în caz de urgență sau stare anormală. Ajută la alertarea lucrătorilor din și în jurul zonei de operare a macaralei, în special în medii industriale zgomotoase. cum ar fi centralele electrice. Sunetul poate varia în înălțime sau volum în funcție de gravitatea situației (de exemplu, un ton lent pentru avertismente și un ton rapid, înalt pentru condiţii critice).

Alarmă luminoasă: Componenta luminoasă a sistemului de alarmă constă de obicei din lumini intermitente sau fixe. Acestea sunt adesea codificate cu culori pentru diferite tipuri de alerte (de exemplu, roșu pentru urgență, galben pentru precauție, verde pentru funcționare normală). montat pe structura macaralei, panouri de control sau echipamente din apropiere, oferind o avertizare vizuală operatorilor și personalului care lucrează în apropiere.

2) Întrerupător de limită

Un întrerupător de limită într-o macara electrică suspendată pe orbită pentru o centrală electrică este o componentă esențială de siguranță și control. Este conceput pentru a detecta poziția palanului, căruciorului sau a altor părți mobile ale macaralei, pentru a se asigura că nu depășesc limitele de deplasare prevăzute.

Scopul comutatorului de limită

Previne deplasarea excesivă: Funcția principală este de a limita mișcarea macaralei, împiedicând palanul sau căruciorul să se deplaseze dincolo de pozițiile predefinite (de exemplu, capătul căii sau înălțimea maximă).

Siguranță: Protejează macaraua și componentele sale de daune cauzate de deplasări excesive sau de coliziuni. De asemenea, protejează lucrătorii și alte echipamente împotriva accidentelor.

Control operațional: Oferă feedback sistemului de control al macaralei, asigurând că macaraua funcționează în parametri siguri și definiți.

Tipuri de întrerupătoare de limită utilizate

Întrerupătoare mecanice de limită: acestea sunt utilizate în mod obișnuit la macarale. Un braț sau o pârghie mecanică este activată atunci când o piesă în mișcare atinge un anumit punct. Comutatorul fie deschide, fie închide un circuit pentru a opri mișcarea ulterioară.

Comutatoare de limită de proximitate: Acești senzori detectează prezența sau absența unui obiect fără contact fizic. Acestea sunt utile în medii în care uzura mecanică ar putea fi o problemă sau în care este nevoie de un control mai precis.

Întrerupătoare rotative de limită: Acestea pot fi utilizate pentru a detecta rotația macaralei sau a roților căruciorului și pentru a stabili limite de rotație pentru a preveni ca echipamentul să meargă prea departe.

10.Dispozitive de siguranță

1. Dispozitiv de protecție la suprasarcină: împiedică macaraua să ridice sarcini peste capacitatea sa nominală. Include adesea un senzor de greutate sau o celulă de sarcină, care declanșează o alarmă sau întrerupe automat puterea mecanismului de ridicare dacă apare o condiție de suprasarcină. Protejează atât structura macaralei, cât și sarcina ridicată din cauza unei eventuale daune.

2. Întrerupătoare de limită: Împiedică macaraua să depășească limitele de deplasare proiectate (atât pe orizontală, cât și pe verticală). Folosit pentru a împiedica căruciorul sau palanul să treacă peste capătul căii. Împiedică cârligul să se deplaseze prea sus. Asigură că macaraua funcționează în limite sigure pentru a evita daune mecanice sau accidente.

3. Buton de oprire de urgență: întrerupe instantaneu puterea macaralei în caz de urgență. Situat de obicei în puncte ușor accesibile, cum ar fi stația operatorului macaralei și de-a lungul traseului macaralei. Oferă un răspuns rapid pentru a opri mișcarea macaralei în cazul unei situații nesigure apare.

4. Control anti-balansare: Reduce mișcarea de balansare a încărcăturii în timpul ridicării și mișcării. Ajută să se asigure că sarcina rămâne stabilă, reducând riscul de accidente sau deteriorări din cauza instabilității sarcinii.

5. Sisteme de monitorizare a macaralei: monitorizează și afișează în mod continuu diferite valori de performanță a macaralei, cum ar fi greutatea încărcăturii, viteza de operare și mișcarea. Include Permite operatorilor să detecteze rapid probleme potențiale și să evite condițiile de operare nesigure.

6. Sisteme de frânare: Oprește macaraua într-un mod controlat atunci când este necesar.

Frâne de motor: utilizate în mod obișnuit pentru a opri mișcarea componentelor motorizate.

Frâne dinamice: convertiți energia cinetică a macaralei în mișcare în energie electrică, oferind o oprire mai lină.

Importanță: Asigură un control precis asupra acțiunilor de oprire ale macaralei, reducând riscul de accidente.

11.Mod de control

1. Mod de control manual:

Control cu ​​joystick: operatorul folosește un sistem de control bazat pe joystick sau butoane pentru a ghida manual macaraua în toate direcțiile (mișcare orizontală și verticală, ridicare etc.).

Anulări manuale: operatorul are opțiunea de a controla mișcările individuale, cum ar fi palanul, căruciorul și podul în mod independent.

Frecvent în operațiuni mai mici sau mai puțin complexe: potrivit pentru situațiile în care este necesar un control precis sau în care automatizarea nu este fezabilă.

2. Mod de control semi-automat:

Mișcare automată: operatorul poate seta anumite mișcări, cum ar fi deplasarea de-a lungul șinelor sau ridicarea/coborârea sarcinilor, iar macaraua va efectua aceste mișcări automat.

Intervenție manuală pentru precizie: Dacă operatorul are nevoie de mai multă precizie pentru o anumită sarcină, controlul manual poate fi preluat pentru reglare fină.

Poziționarea încărcăturii: Macaraua poate avea un sistem încorporat pentru poziționarea automată a încărcăturii în cadrul anumitor parametri predefiniți (cum ar fi trasee de deplasare stabilite sau puncte de cădere specifice).

3. Modul de control complet automat:

Trasee preprogramate: Macaraua poate urma un traseu stabilit, de obicei definit de trasee și puncte programate de pe cale. Acestea sunt utilizate în mod obișnuit pentru sarcini repetitive sau de rutină, cum ar fi mutarea materialelor între punctele fixe din centrala electrică.

Senzori și sisteme de feedback: Echipat cu senzori și un PLC (controller logic programabil) pentru a monitoriza poziția, viteza și sarcina pentru a asigura funcționarea în siguranță. Acest mod este utilizat de obicei în centralele electrice mai sofisticate.

Poziționarea și ridicarea automată a încărcăturii: Sistemul poate ridica și plasa automat sarcini grele pe baza unor secvențe operaționale predeterminate, reducând nevoia de introducere manuală.

4. Mod telecomandă:

Control fără fir: Operatorii folosesc dispozitive fără fir (telecomenzi sau tablete) pentru a controla macaraua de la distanță. Acest lucru este util pentru sporirea siguranței (operatorul nu se află în zona de pericol imediat) sau pentru o funcționare mai flexibilă.

Rază scurtă sau rază lungă de acțiune: Unele sisteme sunt proiectate pentru funcționarea pe rază scurtă de acțiune în interiorul fabricii, în timp ce altele pot permite operarea pe rază mai lungă de acțiune dintr-o cameră de control centrală.

12.Schiță





Tehnic principal





Eficiență operațională sporită

Capacitate mare de ridicare: pot gestiona sarcini grele, cum ar fi turbine, generatoare și alte echipamente mari, făcându-le potrivite pentru operațiunile centralelor electrice.

Control de precizie: Motoarele electrice avansate și sistemele de control permit o mișcare lină și precisă, reducând riscul de accidente și îmbunătățind eficiența muncii.

Optimizarea spațiului

Design suspendat: Instalația deasupra capului lasă spațiul solului liber pentru alte activități, optimizând spațiul de lucru disponibil în centrala electrică.

Design compact: se potrivește bine în spațiul limitat al unei centrale electrice, fără a împiedica operațiunile în curs.

Caracteristici de siguranță

Automatizare: Sistemele automate reduc nevoia de operare manuală, reducând riscul erorilor umane.

Mecanisme de siguranță: Macaralele moderne sunt echipate cu protecție la suprasarcină, sisteme de oprire de urgență și tehnologie anti-coliziune pentru a spori siguranța.

Cost-eficiență

Costuri reduse cu forța de muncă: automatizarea și mecanizarea reduc dependența de munca manuală pentru ridicarea greutății.

Durabilitate: Aceste macarale sunt proiectate pentru utilizare pe termen lung, minimizând costurile de întreținere și înlocuire în timp.

Personalizare

Designuri personalizate: pot fi personalizate pentru a satisface cerințe specifice, cum ar fi capacitatea de ridicare, înălțimea și intervalul de mișcare, asigurându-se că sunt perfect potrivite pentru diferite sarcini din cadrul centralei electrice.

Aplicații multifuncționale: pot fi adaptate pentru manipularea materialelor, asamblarea echipamentelor și operațiunile de întreținere.

Productivitate îmbunătățită

Operații mai rapide: Motoarele electrice asigură o mișcare rapidă și eficientă a materialelor, minimizând timpul de nefuncționare și sporind productivitatea.

Funcționare continuă: capabil de operațiuni 24/7 fără degradare a performanței, ceea ce este esențial pentru mediile cu cerere mare, cum ar fi centralele electrice.

Prietenia mediului

Sursă de energie electrică: Aceste macarale folosesc electricitate, reducând emisiile de carbon în comparație cu alternativele alimentate cu motorină, aliniindu-se cu inițiativele de energie verde din centralele electrice.

Uzură redusă a echipamentului

Manevrare delicată: comenzile de precizie și sistemele avansate de frânare reduc stresul atât asupra macaralei, cât și asupra obiectelor ridicate, prelungind durata de viață a echipamentului manipulat.





1. Manipularea echipamentelor grele

Instalarea turbinelor și generatoarelor: În centralele termice, hidro și nucleare, turbinele și generatoarele sunt grele și necesită echipamente de ridicare specializate pentru instalare. Macaralele electrice suspendate pe orbită pot ridica și poziționa aceste componente cu precizie în spații închise sau restrânse.

Transformatoare și aparate de comutare: Aceste componente electrice mari trebuie adesea mutate în interiorul fabricii pentru întreținere sau în timpul instalării. Macaralele pot fi utilizate pentru ridicarea, deplasarea și poziționarea transformatoarelor și a unităților de comutație.

Ansamblu cazan și recipient sub presiune: Cazanele și recipientele sub presiune sunt părți esențiale ale centralelor electrice, iar sistemul de macara poate ajuta la instalarea și întreținerea acestora, poziționându-le în spații înguste.

2. Întreținere și revizie

Întreținere de rutină: inspecția și întreținerea regulată a echipamentului uzinei necesită piese mobile, cum ar fi motoare, pompe și supape mari. O macara electrică pe orbită suspendată oferă flexibilitatea de a transporta aceste piese în siguranță și eficient în zonele de întreținere.

Reparații și înlocuirea componentelor: centralele electrice trebuie adesea să înlocuiască componentele uzate sau deteriorate, cum ar fi schimbătoarele de căldură, ventilatoarele sau sistemele de conducte. Macaraua poate fi folosită pentru a ridica și înlocui astfel de piese.

Îndepărtarea deșeurilor și a deșeurilor: în timpul reviziilor sau reparațiilor, resturi, fier vechi sau alte materiale reziduale trebuie îndepărtate de pe șantier. Macaralele pot îndepărta eficient materialele reziduale fără a provoca daune infrastructurii fabricii.

3. Manipulare precisă în zone restricționate

Centralele electrice au adesea spațiu limitat, iar proiectarea macaralelor electrice suspendate le face ideale pentru manipularea precisă a materialelor în aceste spații restrânse. Macaraua poate fi manevrată cu ușurință de-a lungul șinelor pentru a accesa zone greu accesibile, ceea ce o face potrivită pentru configurațiile complexe ale multor centrale electrice.

4. Siguranță și eficiență

Poziționarea încărcăturii: capacitatea macaralelor electrice suspendate pe orbită de a deplasa încărcăturile lent și cu mare precizie ajută la asigurarea poziționării în siguranță a echipamentului greu, fără a risca deteriorarea.

Automatizare și control: Multe macarale moderne electrice suspendate pe orbită sunt automatizate, oferind un control și siguranță mai mare. Operatorii pot controla macaraua de la distanță, minimizând riscul de accidente și îmbunătățind eficiența operațională.

5. Proiecte de construcție și extindere

În timpul fazei de construcție sau extinderii instalației, macaralele sunt esențiale pentru ridicarea componentelor structurale, a conductelor și a sistemelor mecanice. Ele pot fi, de asemenea, utilizate pentru asamblarea infrastructurii fabricii, cum ar fi platforme și scări, care necesită ridicare grea.

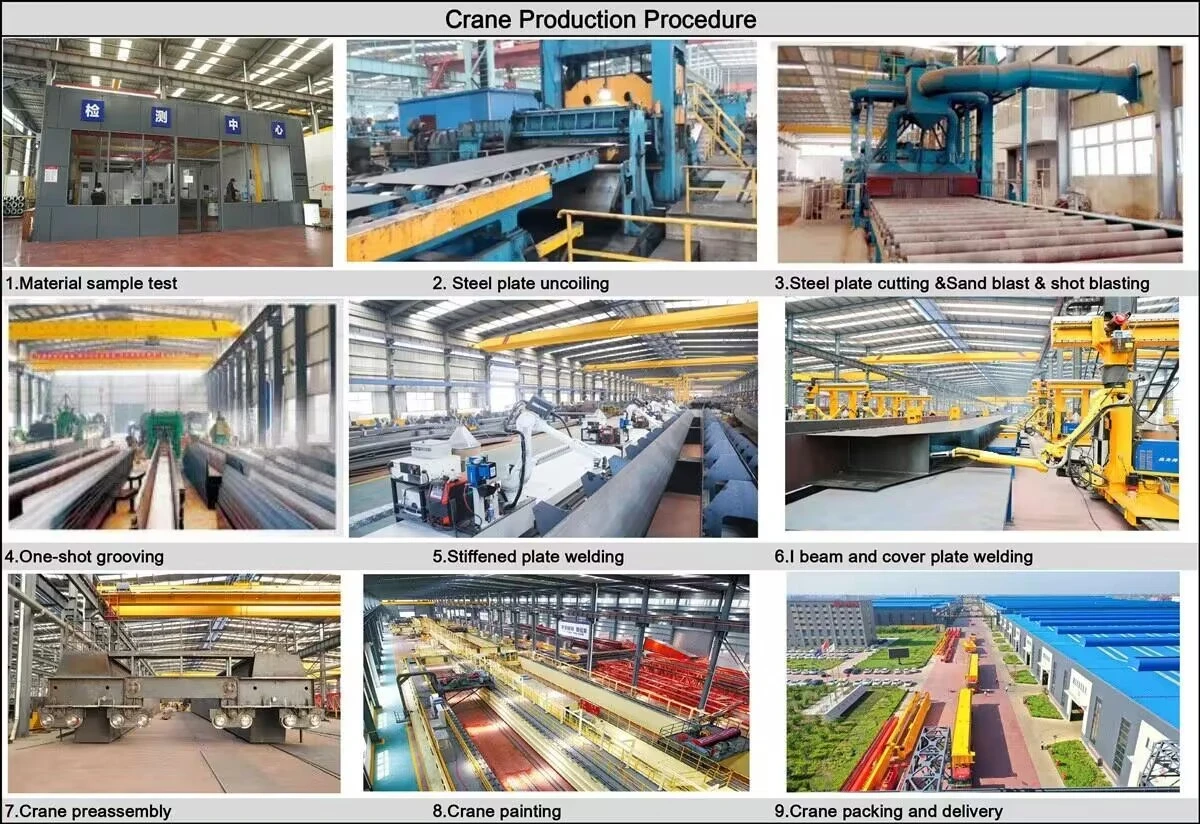

1. Proiectare și inginerie: înțelegerea cerințelor specifice de ridicare, a capacităților de încărcare și a condițiilor de lucru ale centralei electrice. Proiectarea componentelor individuale ale macaralei, cum ar fi grinda macaralei, palanul, căruciorul, motorul electric și sistemele de control. Asigurați-vă că macaraua este suficient de robust pentru a face față condițiilor de mediu ale unei centrale electrice, inclusiv factori precum variațiile de temperatură, umiditatea ridicată și expunerea potențială la substanțe chimice dure. Efectuați calcule structurale și mecanice pentru a vă asigura că macaraua se poate ridica sarcinile necesare cu o marjă de siguranță adecvată. Modele 3D detaliate ale sistemului de macara, inclusiv grinda, palanul, căruciorul și sistemele de control electric.

2. Achiziție de materiale: Oțel de înaltă rezistență pentru structura principală a macaralei, precum și plăci de oțel, grinzi și profile pentru grinzi și cadru. Motoare, controlere, cablaje electrice, senzori și sisteme de siguranță. roți și dispozitive de siguranță cum ar fi întrerupătoarele de limită, dispozitivele de protecție împotriva suprasarcinii etc.

3. Fabricare: Tăierea plăcilor și profilelor de oțel în conformitate cu specificațiile de proiectare pentru grinda macaralei, cadrul căruciorului și alte componente structurale. Asamblarea componentelor macaralei folosind tehnici de sudare pentru a se asigura că cadrul este puternic și precis. componente precum roțile, osiile și rulmenții căruciorului. Asamblarea palanului, căruciorului și camioanelor de capăt (care se deplasează de-a lungul calea macaralei).

4. Ansamblul sistemului de ridicare și cărucior: Acesta include motorul electric, cutia de viteze, sistemul de tambur sau lanț și cârligul de ridicare sau blocul de sarcină. Palanul trebuie să fie capabil să ridice sarcini în siguranță și eficient. Această parte include cadrul și roțile care permit palanului să se deplaseze de-a lungul grinzii macaralei. Căruciorul este alimentat de motoare și asigură o mișcare lină pe orizontală a palanului.

5. Instalarea sistemului electric și de control: Instalarea cablajului pentru sursa de alimentare a macaralei, controlerele motoarelor și mecanismele de siguranță. Un panou de control central este proiectat și asamblat pentru a permite operatorilor să controleze mișcarea macaralei, inclusiv viteza și ridicarea sarcinii. Integrarea sistemelor de siguranță precum ca întrerupătoare de limită, dispozitive de protecție la suprasarcină, butoane de oprire de urgență și senzori anti-coliziune.

6. Asamblarea structurii macaralei: Se asambla mai întâi grinzile macaralei (grinzile orizontale principale), urmate de atașarea camioanelor de capăt, care adăpostesc motoarele și roțile care se deplasează de-a lungul șinelor pistei. Roțile macaralei sunt montate pe șine pe structura pistei, asigurând o mișcare lină.

7. Testare și punere în funcțiune: Testați capacitatea macaralei de a face față sarcinilor statice care sunt aproape sau la capacitatea sa nominală. Efectuați teste dinamice, inclusiv ridicarea și coborârea sarcinii în timp ce verificați dacă există vibrații, dezaliniri sau instabilitate în sistem. Testarea macaralei caracteristici de siguranță, cum ar fi întrerupătoarele de limită, senzorii de suprasarcină și funcțiile de oprire de urgență. Testare operațională completă, asigurând că macaraua se mișcă atât de-a lungul axei orizontale, cât și a celei verticale fără probleme, cu precizie și fără zgomot sau vibrații excesive.

8. Inspecția finală și controlul calității: Asigurați-vă că toate componentele respectă standardele și specificațiile cerute. Aceasta include verificări vizuale, inspecții dimensionale și verificări ale calității sudurii. Certificarea macaralei pe baza standardelor internaționale (de exemplu, standardele ISO 9001, EN sau IEC).

9. Livrare și instalare: După ce toate testele sunt finalizate, macaraua poate fi dezasamblată și ambalată pentru a fi transportată la amplasamentul centralei electrice. Pregătirea locului unde va fi instalată macaraua, inclusiv instalarea șinelor de rulare, conexiunile de alimentare cu energie și instalarea a barierelor de siguranță.Macaraua este apoi reasamblată și instalată la centrala electrică. Aceasta include conectarea sistemului electric și asigurarea funcționării fără probleme a macaralei.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. Au fost date în folosință 32 de linii de sudură, 50 sunt planificate a fi instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
