Stație de lucru Pod Macara

O macara pod pentru stația de lucru este un sistem specializat de manipulare a materialelor conceput pentru a spori productivitatea, siguranța și eficiența în diverse industrii. Aceste macarale sunt ideale pentru sarcini repetitive care implică mutarea sarcinilor mai ușoare pe un spațiu de lucru desemnat.

Macara pod pentru stație de lucru Caracteristici cheie: Design ergonomic: Proiectat pentru ușurință în utilizare, permițând o manevrare lină și precisă, cu un efort fizic minim. Construcție ușoară: Adesea realizate din aluminiu sau oțel, aceste macarale sunt robuste, dar ușor de manevrat.Capacități de încărcare: concepute în mod obișnuit pentru manevrați sarcini cuprinse între 125 kg și 2,000 kg, potrivite pentru nevoi mai ușoare de manipulare a materialelor.

Macara pod pentru stație de lucru Instalare flexibilă: Disponibil în configurații de sine stătătoare sau montate pe tavan pentru a se adapta constrângerilor spațiului de lucru.

Funcționare cu întreținere redusă: Construit cu componente durabile pentru a asigura fiabilitatea pe termen lung și timpul de nefuncționare minim. Soluții scalabile: Sistemele modulare permit extinderea sau reconfigurarea viitoare pe măsură ce cerințele operaționale cresc. Beneficii: Eficiență sporită: Reduce munca manuală și accelerează ridicarea și poziționarea repetitivă. sarcini.

3) Macara pod pentru stația de lucru Optimizarea spațiului: sistemele independente sau suporturile pe tavan eliberează spațiu valoros pe podea. Investiție rentabilă: oferă o soluție durabilă și de lungă durată, cu costuri minime de întreținere. linii de producție. Lucrări de asamblare: Poziționarea și asigurarea pieselor în timpul proceselor de asamblare. Depozitare: Manipularea mărfurilor mai ușoare pentru depozitare sau expediere.Industrii de precizie: Transportarea articolelor delicate sau sensibile în laboratoare sau instalații electronice.

Garantie: 1 an

Greutate (KG): 2000 kg

Caracteristică: macara de pod

Stare: Nou

Moment nominal de ridicare: 50 KN-3000KN

Max. Sarcina de ridicare: 500 tone

Interval:10-80m

Culoare: Opțional

Capacitate:1-20t

Tip: fascicul dublu

Mecanism de ridicare: Palan electric

Sarcina de serviciu: A3-A4

1.Faza lungă

Grinda principală este o componentă crucială a unei macarale de tip pod, formând coloana vertebrală structurală care susține și transferă sarcina. Este conceput pentru a oferi rezistență, stabilitate și precizie, asigurând o manipulare sigură și eficientă a materialelor.

macara de pod pentru stația de lucru Caracteristici cheie ale fasciculului principal: Materiale de înaltă rezistență: Construite din materiale durabile, cum ar fi oțel sau aluminiu, pentru a face față diferitelor capacități de încărcare, reducând în același timp greutatea. .Design ușor: grinzile din aluminiu sunt utilizate în mod obișnuit pentru raportul rezistență-greutate, permițând o mișcare mai lină și mai ușoară.

Macara de pod pentru stația de lucru Senile integrate: Dispune de suprafețe de rulare sau șenile încorporate pentru ca căruciorul și palanul să alunece fără probleme de-a lungul grinzii. Construcție modulară: Permite asamblarea, dezasamblarea sau actualizările viitoare ale sistemului fără modificări extinse. Deformare redusă: proiectat pentru a menține rigiditate sub sarcină, reducând balansul și sporind precizia operațională.

Macara cu punte pentru stația de lucru Funcțiile fasciculului principal: Transferul sarcinii: Sprijină căruciorul și palanul, distribuind uniform greutatea încărcăturii pe grinda și pe structura de susținere. Mișcare ghidată: Oferă o cale stabilă pentru cărucior, asigurând o mișcare orizontală lină și controlată .Durabilitate: Rezistă la uzură din cauza utilizării repetitive, asigurând fiabilitatea pe termen lung în medii solicitante.

Macara pod stație de lucru Opțiuni de personalizare:Alegeri materiale: Oțel pentru aplicații grele; aluminiu pentru operațiuni mai ușoare care necesită o mișcare ușoară. Acoperiri: Opțiuni pentru rezistența la coroziune sau finisaje specializate pentru a se potrivi cu medii precum camere curate sau zone exterioare. Profilul grinzii: Disponibil în diferite profile, cum ar fi cutie, grinzi în I sau extruzii personalizate în funcție de cerințele de încărcare .

Sistem de ridicare

Sistemul de ridicare este mecanismul central al unei macarale de tip pod, responsabil pentru ridicarea, coborârea și poziționarea în siguranță a sarcinilor. Acesta constă de obicei dintr-un palan, cărucior și comenzi asociate, toate concepute pentru a funcționa perfect în sistemul de macara.

macara de pod pentru stația de lucru este componentele cheie ale sistemului de ridicare: dispozitivul principal pentru ridicarea și coborârea sarcinilor. Tipurile includ palanele electrice cu lanț, palanele manuale sau palanele pneumatice, în funcție de aplicație. Echipată cu caracteristici de siguranță, cum ar fi limitatoare de sarcină și protecție la suprasarcină.

Sistem de control: poate include comenzi suspendate, telecomenzi radio sau panouri de control integrate. Oferă operatorilor un control precis asupra mișcării și poziționării sarcinii.

Caracteristici ale sistemului de ridicare:Capacități de încărcare variabile: se ocupă de sarcini de obicei cuprinse între 125 kg și 2,000 kg, cu opțiuni de personalizare. Funcționare lină: proiectat pentru o mișcare controlată și fără smucituri pentru a asigura stabilitatea sarcinii.Design compact : Optimizat pentru utilizarea stației de lucru, oferind performanțe ridicate în spații limitate.

Standarde înalte de siguranță: Include sisteme de siguranță, cum ar fi funcții de oprire de urgență, sisteme de frânare și senzori de suprasarcină. Construcție durabilă: Fabricat cu materiale de înaltă calitate pentru a rezista utilizării repetate și pentru a reduce uzura.

Sfârşittransport

Macara de pod pentru stație de lucru - Prezentare generală a căruciorului de capăt Căruciorul de capăt este o componentă esențială a unei macarale de punte de stație de lucru, susținând grinda principală și facilitând mișcarea lină de-a lungul pistei macaralei. Acesta asigură stabilitatea, alinierea și funcționarea eficientă a întregului sistem.

Caracteristici cheie ale căruciorului de capăt: Design structural: Fabricat din oțel sau aluminiu de înaltă rezistență pentru a oferi durabilitate și suport pentru sarcina macaralei. Proiectat pentru a distribui uniform sarcina pe șinele sau șinele pistei

Echipat cu roți proiectate cu precizie din materiale robuste, cum ar fi oțel forjat sau polimer. Roțile pot avea un profil plat sau conic, în funcție de tipul pistei. Dispune de rulmenți anti-fricțiune pentru a asigura o mișcare lină și cu rezistență scăzută.

Mecanism de deplasare: Poate fi manual, electric sau pneumatic, în funcție de aplicație și de nevoile operaționale. Cărucioarele electrice includ motoare cu viteză variabilă pentru un control precis.

Design compact: Optimizat pentru cerințe minime de spațiu, asigurând o potrivire cu profil redus în structura macaralei.

4.Mecanism de deplasare cu macara

Mecanismul de deplasare al macaralei este o componentă fundamentală a unei macarale de tip pod, permițând o mișcare lină orizontală a macaralei de-a lungul pistei sale. Acest mecanism asigură o poziționare precisă și o manipulare eficientă a materialului în spațiul de lucru.

Componente cheie ale mecanismului de deplasare a macaralei: Sistem de acționare de deplasare: Deplasare manuală: Acționat prin împingere sau tragere, potrivit pentru sarcini mai ușoare și ritmuri de lucru mai mici. Deplasare motorizată: Utilizează motoare electrice pentru a conduce macaraua de-a lungul pistei pentru operațiuni mai rapide și mai automatizate.

Controlul vitezei variabile: Permite operatorilor să ajusteze viteza de deplasare pentru precizie și siguranță.Roți și rulmenți:Roțile proiectate cu precizie, realizate din materiale durabile, cum ar fi oțel sau poliuretan.Echipate cu rulmenți anti-fricțiune pentru o mișcare lină și fără zgomot.Roțile pot au un profil plat sau conic, în funcție de designul pistei.

Sistem de pistă: șinele sau șinele de-a lungul cărora se deplasează macaraua. Pot fi montate pe podea sau pe tavan, în funcție de configurația stației de lucru.

5.Mecanism de deplasare a căruciorului

Componentele cheie ale mecanismului de deplasare a căruciorului: Cadru cărucior: Baza structurală care susține palanul. Fabricat din oțel de înaltă rezistență sau aluminiu pentru durabilitate și funcționare ușoară.

Roți: Fabricate de obicei din oțel sau nailon, concepute pentru a se deplasa fără probleme de-a lungul căii sau grinzii. Rulmenți: Rulmenții anti-fricțiune asigură o mișcare lină și silențioasă, chiar și sub sarcină.

Sistem de antrenare: Acționare manuală: Acționat prin împingerea sau tragerea căruciorului, potrivit pentru sarcini mai ușoare. Acționare motorizată: Folosește motoare electrice sau pneumatice pentru o mișcare mai rapidă și automată, ideală pentru sarcini mai grele sau operațiuni frecvente. Controlul vitezei variabile: pentru reglarea precisă a viteza de deplasare a căruciorului.

Role de ghidare: Ajută la menținerea alinierii și la reducerea mișcării laterale. Preveniți deraierea căruciorului în timpul funcționării.

Roata macaralei

Compoziția materialului: Fabricat de obicei din materiale de înaltă rezistență, cum ar fi oțel forjat, fontă sau poliuretan, pentru a asigura durabilitatea și rezistența la uzură.

Profiluri de design: Profil plat: Folosit în mod obișnuit pe șine plate pentru o stabilitate maximă. Profil conic: asigură auto-alinierea pe modele specifice de șine, minimizând mișcarea laterală.

Sisteme de rulmenți: Echipat cu rulmenți anti-fricțiune pentru a minimiza rezistența la rulare și pentru a asigura o mișcare lină. Proiectat pentru a gestiona eficient atât sarcinile radiale, cât și axiale.

Personalizare: Dimensiunile, materialele și profilele roților pot fi adaptate pentru a satisface nevoile specifice ale aplicațiilor. Opțiuni pentru modele cu amortizare a zgomotului sau cu frecare redusă pentru medii specializate. Funcțiile roților macaralei: Transferul sarcinii: Distribuie sarcina combinată a macaralei și sarcina utilă a acesteia la sistemul de piste.

Cârlig de macara

Caracteristici cheie ale cârligelor macaralei: Material și construcție: Fabricate din oțel aliat de înaltă rezistență pentru a face față sarcinilor grele și a rezista la deformare. Forjată sau tratată termic pentru durabilitate și duritate sporite.

Capacități de încărcare: Disponibil în diferite capacități, de obicei variind de la 125 kg la 2,000 kg pentru macaralele de la stațiile de lucru. Echipat cu o marjă de siguranță pentru a face față fluctuațiilor neașteptate ale sarcinii.

Design cârlig: cârlig simplu: utilizat în mod obișnuit pentru aplicații standard de ridicare. Cârlig dublu: pentru sarcini mai mari sau mai echilibrate care necesită ridicare în două puncte.

Caracteristici de siguranță: Mecanism de blocare: Previne desprinderea accidentală a încărcăturii, asigurând o ridicare sigură. Funcționalitate de pivotare: Permite cârligului să se rotească la 360 de grade, îmbunătățind alinierea sarcinii și reducând stresul asupra mecanismului de ridicare.

Motor

Caracteristici cheie ale motoarelor macaralei: Tipuri de motoare: Motor de ridicare: alimentează mecanismul de ridicare, proiectat pentru o mișcare verticală precisă. Motor de deplasare: conduce căruciorul sau macaraua de-a lungul șinelor sau pistei pentru mișcare orizontală. Motoare cu dublu scop: utilizate în modele compacte pentru a gestiona atât ridicarea cât și mișcarea.

Sursa de alimentare: Funcționează cu energie electrică (cea mai comună) cu opțiuni monofazate sau trifazate, în funcție de capacitatea de sarcină și de aplicație. Motoarele pneumatice pot fi utilizate pentru medii specializate, cum ar fi zonele rezistente la explozie sau periculoase.

Controlul vitezei: Include variatoare de frecvență (VFD) pentru a permite ajustarea precisă a vitezei pentru o mișcare controlată. Suportă atât operațiuni de viteză mică, cât și de mare viteză pentru diverse nevoi de manipulare.

Caracteristici de design: Compact și ușor: Optimizat pentru medii de stații de lucru cu constrângeri de spațiu. Zgomot și vibrații reduse: Îmbunătățește confortul operatorului și siguranța la locul de muncă. Eficiență ridicată: Reduce consumul de energie în timpul utilizării prelungite.

Îmbunătățiri de siguranță: Protecție termică: Previne supraîncălzirea cu senzori încorporați. Protecție la suprasarcină: Asigură că motorul se oprește dacă sarcina depășește limita de siguranță. Sisteme de frânare: Frâne electromagnetice sau mecanice pentru oprire instantanee în caz de urgență.

.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

Sistem de alarmă cu sunet și lumină Caracteristici cheie: Alerte sonore: Echipat cu o sirenă puternică sau un sonerie pentru a avertiza operatorii și personalul din apropiere despre mișcarea macaralei sau pericolele potențiale. Nivelurile de sunet sunt ajustabile pentru a se potrivi mediului de lucru.

Semnale vizuale: LED-uri luminoase sau lumini stroboscopice oferă avertismente vizuale, asigurând vizibilitatea în condiții de zgomot sau de lumină scăzută. Lumini multicolore (de exemplu, roșu pentru pericol, galben pentru precauție) pentru o comunicare clară a stării de funcționare a macaralei.

Design integrat: activat automat în timpul operațiunilor de ridicare, coborâre sau deplasare. Poate fi sincronizat cu alte sisteme de siguranță, cum ar fi protecția la suprasarcină sau opririle de urgență.

Aplicații: Folosit în medii cu mașini grele, densitate mare a lucrătorilor sau vizibilitate limitată pentru a se asigura că toată lumea rămâne conștientă de mișcările macaralei.

Dispozitive de siguranță

Dispozitiv de protecție la suprasarcină, Scop: Împiedică macaraua să ridice sarcini care depășesc capacitatea sa maximă. Funcționalitate: Monitorizează greutatea încărcăturii în timp real. Activează alarme sau oprește operațiunile de ridicare dacă sarcina depășește limita de siguranță.

Întrerupătoare de limită; Scop: Controlează intervalul de mișcare a macaralei, căruciorului și palanului. Tipuri: Întrerupător de limită a palanului: Oprește ridicarea sau coborârea când este atinsă înălțimea maximă sau minimă. pista.

Beneficii: Protejează macaraua de stres mecanic. Previne coliziunile și accidentele de deplasare excesivă.3. Sistem anti-coliziune Scop: Previne coliziunile între mai multe macarale care operează pe aceeași pistă sau în imediata apropiere.

Sistem de alarmă cu sunet și lumină Scop: Avertizează lucrătorii cu privire la operațiunile macaralei pentru a preveni accidentele. Funcționalitate: Emite semnale sonore și vizuale în timpul ridicării, coborârii sau deplasării.

. Sistem de oprire de urgență; Scop: Permite oprirea imediată a operațiunilor macaralei în timpul situațiilor de urgență. Funcționalitate:

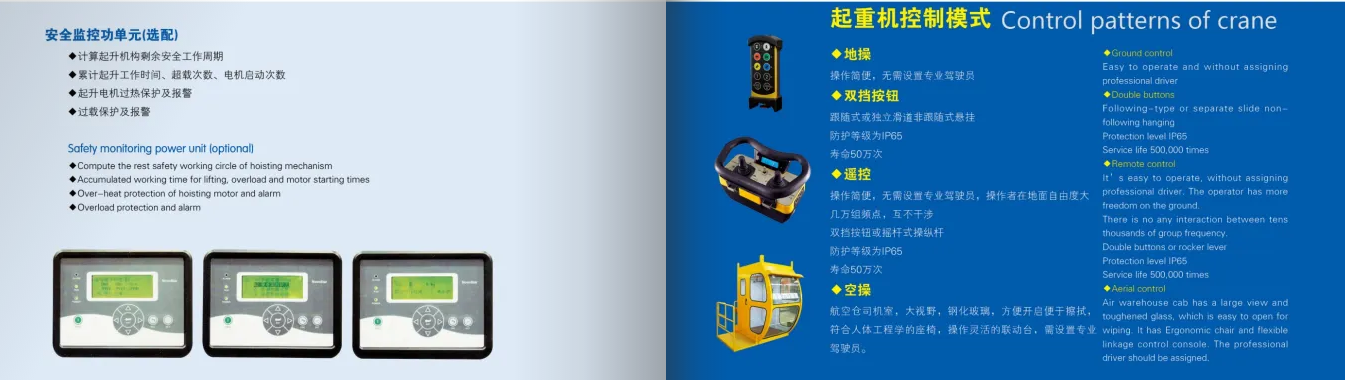

11.Mod de control

1) Control manual: Operatorul controlează direct diferitele mecanisme de operare ale macaralei prin butoane sau întrerupătoare de pe panoul de control manual. Operare simplă, potrivită pentru operațiuni mici sau de scurtă durată; poate fi ajustat rapid în funcție de nevoile specifice.

2) Telecomandă fără fir: diferitele funcții ale macaralei sunt controlate de o telecomandă fără fir, iar operatorul poate opera la o distanță sigură. Îmbunătățește flexibilitatea și siguranța operațiunii, potrivite în special pentru medii de lucru complexe sau periculoase.

3) Telecomandă cu fir: Operați prin linia de comandă conectată la macara, iar operatorul introduce instrucțiuni printr-un controler portabil. În comparație cu telecomanda fără fir, semnalul este stabil și nu este ușor de interferat, ceea ce este potrivit pentru funcționarea într-o zonă fixă.

4) Control automat: Funcționarea automată este realizată prin PLC (controller logic programabil) sau sistem computerizat, iar funcționarea macaralei este controlată conform programului prestabilit. Îmbunătățește acuratețea și consistența operațiunilor, potrivite pentru operațiuni la scară largă și repetitive și reduce interferența factorilor umani.

5) Controlul conversiei frecvenței: Viteza motorului este reglată de convertizorul de frecvență pentru a obține un control precis al vitezei de funcționare a macaralei. Poate accelera și decelera fără probleme, poate îmbunătăți siguranța și eficiența operațiunilor de ridicare și poate reduce impactul asupra echipamentelor.

12.Schiță

Tehnic principal

1) Capacitate portantă mare

Macaralele cu pod cu grindă dublă adoptă o structură cu grindă principală dublă, care poate suporta sarcini mai grele și sunt potrivite pentru ridicarea materialelor grele. Ele sunt adesea folosite în industrii precum oțelul, construcțiile navale și producția de mașini grele.

2) Stabilitate puternică

Designul cu fascicul dublu oferă o mai bună stabilitate și rigiditate, ceea ce poate reduce în mod eficient înclinarea și scuturarea la ridicarea obiectelor grele, asigurând o funcționare în siguranță.

3) Înălțime mare de ridicare

Datorită designului fasciculului principal, macaralele cu pod cu grindă dublă pot oferi o înălțime de ridicare mai mare, care este potrivită pentru operațiuni la mare altitudine și medii spațiale mari.

4) Gamă largă

Acest tip de macara poate fi proiectat cu deschideri diferite în funcție de necesități, potrivite pentru diferite locații, poate acoperi o zonă de lucru mai mare și poate îmbunătăți eficiența muncii.

5) Funcționare flexibilă

Macaralele cu pod cu grindă dublă sunt de obicei echipate cu cărucioare și vehicule mari, care se pot deplasa flexibil pe fasciculul principal pentru a realiza o ridicare multidirecțională și a se adapta la cerințele complexe de funcționare.

6) Operare sigură

Echipat cu o varietate de dispozitive de siguranță, cum ar fi protecție la suprasarcină, întrerupătoare de limită și sisteme de alarmă sonoră și luminoasă, pentru a asigura siguranța în timpul funcționării și pentru a reduce riscul de accidente.

Fabricare: Folosit pentru a ridica țagle, oțel și alte materiale grele în fabricile de oțel. Ridicați piese mecanice mari și unelte în atelierele de mașini-unelte.

Construcție: Folosit pentru ridicarea materialelor de construcție, cum ar fi componente de beton, structuri de oțel și alte echipamente grele. Manipulați materiale grele în construcția clădirilor înalte.

Constructii navale: Folosit pentru a ridica si muta corpuri mari, cabine si echipamente, potrivite pentru procese complexe de constructii navale.

Depozitare și logistică: Folosit pentru a ridica și stivui obiecte grele în depozite mari și centre logistice pentru a îmbunătăți eficiența operațională. În porturi și terminale de containere, macaralele cu punte dublă sunt folosite pentru a muta containerele și au o adaptabilitate puternică.

Exploatare minieră: Folosit pentru a ridica echipamente grele, minereuri și alte materiale în mine pentru a se adapta la mediile dure de lucru.

Industria energetică: Instalarea și întreținerea echipamentelor în centrale electrice, în special în operațiuni la mare altitudine. Folosit pentru ridicarea și mutarea echipamentelor grele de generare a energiei.

Industria transporturilor: folosit pentru a muta mărfuri grele și pentru a îmbunătăți eficiența încărcării și descărcarii mărfurilor.

Macaraproducție procedură

1. Etapa de proiectare: Înțelegeți nevoile specifice ale clienților, inclusiv capacitatea portantă, deschiderea, înălțimea și mediul de utilizare. Efectuați proiectarea preliminară în funcție de nevoi și desenați desene de schemă, inclusiv proiectarea structurală, proiectarea sistemului de alimentare și a sistemului de control. Efectuați analize de rezistență structurală, stabilitate și dinamică pentru a vă asigura că proiectarea îndeplinește standardele și specificațiile relevante.

2. Pregătirea materialului: Selectați materiale adecvate conform cerințelor de proiectare, cum ar fi oțel de înaltă rezistență, aliaj de aluminiu etc., pentru a asigura proprietăți mecanice bune și durabilitate. Achiziționați materiile prime și componentele necesare conform desenelor de proiectare, inclusiv motoare, reductoare, cârlige, sisteme de control etc.

3. Prelucrare și fabricare: Tăiați oțelul și prelucrați grinda principală, grinda de capăt și alte părți structurale conform dimensiunilor de proiectare. Conectați piesele tăiate prin sudură pentru a forma cadrul structural principal al macaralei. Finisați componentele sudate, inclusiv găurirea, strunjirea și frezarea, pentru a asigura precizia de potrivire a fiecărei componente.

4. Asamblare: Asamblare preliminară a componentelor prelucrate pentru a verifica stabilitatea și potrivirea structurii. Instalați mecanismul de ridicare, mecanismul de rulare a căruciorului și mecanismul de rulare a căruciorului pentru a vă asigura că toate piesele în mișcare pot funcționa fără probleme.

5. Instalarea sistemului electric: Instalați motoare, invertoare, panouri de control și alte componente electrice pentru a vă asigura că sistemul electric este conectat corect. Aranjați liniile de cablu în mod rezonabil pentru a asigura siguranță și frumusețe și pentru a reduce interferența și uzura.

6. Punere în funcțiune și testare: Testați diferitele funcții ale macaralei, inclusiv sistemele de ridicare, deplasare, frânare și alarmă, pentru a vă asigura că toate funcțiile sunt normale. Efectuați teste de sarcină în siguranță pentru a vă asigura că macaraua funcționează stabil la sarcină maximă și îndeplinește standardele de siguranță.

7. Inspecție și control al calității: Efectuați inspecții de calitate pe fiecare verigă de producție pentru a vă asigura că toate componentele îndeplinesc cerințele de proiectare și standard. Efectuați certificarea de calificare în conformitate cu reglementările relevante pentru a vă asigura că echipamentul îndeplinește standardele naționale și industriale.

8. Livrare și instalare: Transportați macaraua fabricată la locul clientului. Instalați-l la locul clientului, inclusiv fixarea fundației, punerea în funcțiune și conectarea sursei de alimentare. Oferiți cursuri de operare clienților pentru a se asigura că pot folosi echipamentul în siguranță și eficient și să îl livreze oficial pentru utilizare.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. Au fost date în folosință 32 de linii de sudură, 50 sunt planificate a fi instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
