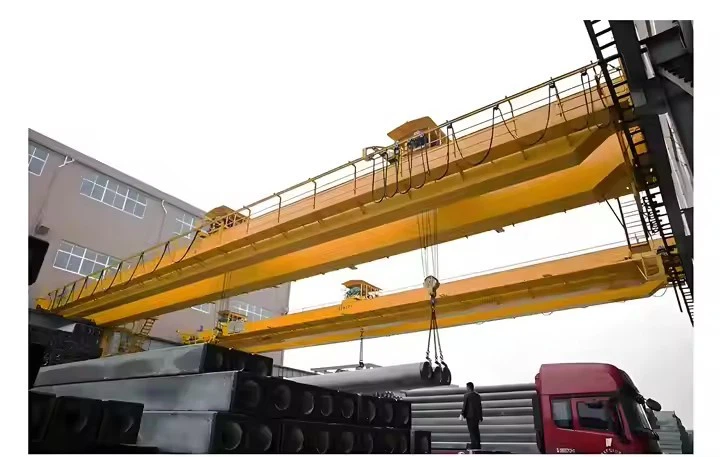

Controlul de la distanță cu două viteze de la distanță de la distanță

Moduri cu viteză dublă:

De mare viteză- Pentru o mișcare mai rapidă atunci când gestionați sarcini mai ușoare sau când precizia este mai puțin critică.

Viteză mică- Pentru o poziționare precisă, mai ales atunci când gestionați sarcini grele sau delicate.

Funcții controlate:

Ridicare (sus\/jos)- Viteze de ridicare\/coborâre reglabile.

Călătorie de cărucior (stânga\/dreapta)- Controlează mișcarea căruciorului podului.

Călătoria podului (înainte\/înapoi)- controlează mișcarea longitudinală a macaralei.

Siguranță și ergonomie:

Buton de oprire de urgență.

Proiecte impermeabile, rezistente la praf și rezistente la șocuri (comune în telecomenzile de calitate industrială).

Design ergonomic pentru o funcționare confortabilă.

Opțiuni wireless sau cu fir:

Wireless (telecomandă radio)-De obicei funcționează pe o frecvență de 2,4 GHz, cu o gamă de până la 100 de metri (rezistent la interferență).

Wired (controlul pandantivului)- Conectat fizic la macara, adesea utilizat în medii periculoase în care semnalele wireless sunt restricționate.



Beneficiile controlului cu două trepte:

Precizie îmbunătățită:Vitezele mai lente permit plasarea atentă a sarcinii.

Eficienţă:Vitezele mai rapide reduc timpul inactiv atunci când se deplasează macarale descărcate sau încărcate ușor.

Uzură și lacrimă redusă:Vitezele mai mici reduce la minimum stresul mecanic pe motoare și frâne.

Siguranţă:Un control mai bun reduce riscul de schimbări sau coliziuni de încărcare.

A Sistem de control de la distanță cu două trepte cu două trepteconstă din mai multe componente cheie care lucrează împreună pentru a permite funcționarea cu viteză dublă pentru funcții de ridicare și călătorie. Mai jos este o defalcare a componentelor esențiale:



1. Transmițător (unitate de control de la distanță)

Telecomandă fără fir (control radio)

Butoane\/comutatoare:Controluri dedicate pentruviteză mare\/micăSelecție (Hoist, Trolley, Bridge).

Stop de urgență (E-STOP):Reduce instantaneu puterea la macara în situații de urgență.

Antenă:Transmite semnale către receptor (de obicei 2,4 GHz pentru rezistența la interferență).

Baterie:Baterii reîncărcabile cu ioni de litiu sau AA (cu indicatori cu baterii mici).

Incintă:Rugged, impermeabil (IP65\/IP67) pentru medii industriale.

Controlul pandantivului cu fir

Butoane de apăsare agățate:IncludeComutatoare de selecție cu viteză dublă.

Relierea cablului și a tensiunii:Consolidat pentru durabilitate.

2. Unitatea de receptor

Montat pe macara:Primește semnale de la telecomandă.

Relee\/contactori:Comutatoare între viteze mari și mici.

Interbate de siguranță:Previne activarea accidentală.

Saltul de frecvență (pentru wireless):Evită interferența de la alte dispozitive.

3. Componente de control al motorului

Motor de ridicare cu două trepte:

Configurare de înfășurare:AdeseaMotor de inducție (2-}}}}}}}} viteză)(de exemplu, înfășurarea Dahlander) sauMotoare înfășurate separate.

Contactori\/K1, K2, K3:Folosit pentru a comuta între viteze.

Unitate de frecvență variabilă (VFD) (opțional):

Permite tranziții de viteză lină (în loc de viteze duble fixe).

Oferă un control mai bun și reduce tensiunea mecanică.

4. Circuitul de selecție a vitezei și control de control

Comutator de selecție a vitezei (panou de la distanță și control):

Comută întreÎnalt (rapid)şiScăzut (lent)moduri.

Relee de control și cronometre:

Asigură o tranziție lină între viteze pentru a preveni deteriorarea motorului.

Întrerupătoarele de limită:

Previne prea mult călătoria în modul de mare viteză.

5. Componente de alimentare cu energie electrică și de siguranță

Întrerupătoare\/siguranțe:Protejează împotriva defecțiunilor electrice.

Releu de suprasarcină:Previne arderea motorului din cauza sarcinii excesive.

Sistem de frânare:

Frâna mecanică (pentru elevator):Se angajează atunci când puterea este tăiată.

Frânare regenerativă (dacă utilizați VFD):Încetinește motorul fără probleme.

6. Componente opționale suplimentare

Sistem de feedback (codificator\/senzor):Oferă monitorizare a vitezei în timp real.

PLC (Programmable Logic Controller):Pentru logica avansată de automatizare și siguranță.

HMI (interfață umană-mașină):Afișează starea macaralei (viteză, încărcare, erori).
.

Cum funcționează controlul cu două trepte

Operatorul selectează viteza (mare\/mică) pe telecomandă.

Semnal trimis la receptor → declanșatori contactori corespunzători.

Înfășurarea motorului se reconfigura (pentru motoarele care schimbă stâlpii) sau VFD ajustează frecvența.

Macara se deplasează la viteză selectată cu accelerație\/decelerare controlată.

Configurații comune de cablare pentru motoare cu două trepte

Tip motor	Metoda de cablare	Mecanism de schimbare a vitezei
DAHLANDER-SCHIMBAREA POLULUI	2y\/δ (stea\/delta) sau y\/yy	Modifică perechile de poli
Înfășurare separată	Două înfășurări independente	Comutatoare între înfășurări

​

SCHIŢA

Tehnic principal



Precizie și siguranță îmbunătățită

Mod de viteză micăPermite poziționarea sarcinii cu milimetru accentuată, critică pentru:

Ansamblu componentă delicată

Manipulare de marfă de mare valoare

Mișcarea materialelor periculoase

Elimină balansarea periculoasă a sarcinii prin accelerație\/decelerare controlată

Productivitate optimizată

Mod de mare viteză (2-4 x mai rapid)reduce timpul neproductiv când:

Mutarea cârligelor goale

Transportul sarcinilor ușoare

Echipament de poziționare între stațiile de lucru

Îmbunătățiri tipice ale timpului ciclului:15-30%

Durată de viață extinsă

Reduce tensiunea mecanică prin:

Minimizarea încărcărilor de șoc cutia de viteze (până la40% mai puțină uzură)

Scăderea degradării căptușelii de frână

Scăderea incidentelor de supraîncălzire a motorului

Eficiența energetică

Strategii de reducere a consumului de energie:

30-50% mai micconsum de energie în modul de precizie

Sisteme inteligente de sensibilitate la încărcare (în modele avansate)

Operațiune ergonomică

Ramparea cu viteză programabilă reduce oboseala operatorului

Modelele wireless oferă100-150mLibertatea operațională



Industrie	Cazuri de utilizare de mare viteză	Cazuri de utilizare cu viteză mică	Benefit realizat
Fabrici de oțel	Transferul gol	Turnare din oțel topit	Previne vărsarea (economisește 5k $+\/incident)
Beton prefabricat	Transport de mucegai	Poziționarea plăcilor (exactitate de 2 mm)	Reduce reelaborarea cu 90%
Generarea puterii	Mișcarea locuințelor de turbină	Instalare de înfășurare a statorului	Previne 250k USD+ daune componente
Auto	Transferuri de panou pentru caroserie	Împerecherea blocului de motor	Salvează 12 sec\/ciclu în asamblare
Porturi de expediere	Gantry Gantry Traversal	Nava se referă la încărcare	Crește debitul TEU cu 18%
Aerospațial	Poziționarea sculelor	Plasarea aripă a spar -ului	Realizează 0. Toleranță de aliniere de 1 grad



1.Densign și inginerie
Adunarea cerințelor:

Sunt definite capacitatea de încărcare (de exemplu, 10T, 50T, 100T etc.), întindere, înălțime de ridicare și mediu operațional.

Nevoile de personalizare sunt evaluate, cum ar fi modurile de control (pandantiv, wireless, cabină) și caracteristici speciale (de exemplu, anti-coliziune, protecție împotriva suprasarcinării).

Proiectare preliminară:

Inginerii structurali și proiectanții de macara creează designul inițial al macaralei, inclusiv fasciculul principal, trăsura de capăt, sistemul de ridicare, sistemul de cărucioare, mecanismul de călătorie și alte componente.

Calcul și simulare:

Calculele de încărcare sunt efectuate pentru a se asigura că macaraua poate gestiona capacitatea specificată.

Analiza elementelor finite (FEA) poate fi utilizată pentru a simula tensiuni și devieri în structură pentru a asigura siguranța și stabilitatea.

Proiectare detaliată:

După aprobare, se fac desene detaliate pentru fiecare parte, inclusiv principalele grinzi, transportul final, sistemul de ridicare, motoarele, sistemele de control și caracteristicile de siguranță.

2. Achiziții materiale
Selecție de materii prime:

Materialele de înaltă calitate, cum ar fi oțelul, oțelul aliat, oțelul forjat și componentele electrice sunt obținute conform specificațiilor.

Materialele sunt inspectate pentru certificarea de calitate și respectarea standardelor industriei (de exemplu, ISO, CE).

Aprovizionare cu componente:

Componentele standard, cum ar fi motoarele, aspectele, panourile de control, întrerupătoarele de limită și dispozitivele de siguranță sunt provenite de la furnizori de încredere.

3. Fabricarea componentelor
Girder principal:

Tăierea și sudarea plăcilor de oțel pentru a forma grinda podului.

Grinda este asamblată prin secțiuni de sudare sau de șuruburi, asigurându -se că respectă puterea și precizia necesară.

Ansamblu de transport de capăt:

Căruța de capăt este fabricată și asamblată pentru a ține macaraua pe șinele pistei.

Ansamblurile cu roți sunt instalate pentru a asigura o deplasare lină de -a lungul șinelor.

Sistem de ridicare și cărucior:

Unitatea de ridicare (electrică sau manual) este asamblată, inclusiv tamburul, frânghia de sârmă, cârligul și motorul.

Sistemul de cărucioare este construit pentru a transporta elevatorul de pe pod, inclusiv roți de cărucior și mecanisme de acționare.

Mecanism de călătorie cu macarale:

Roțile de macara sunt montate pe trăsurile de capăt, asigurând o mișcare orizontală netedă.

Sistemul de acționare este instalat pentru a controla viteza de călătorie.

4. Asamblarea macaralei
Instalarea principală a fasciculului:

Grinda principală asamblată este ridicată și poziționată pe căruțele de capăt.

Girherul este aliniat pentru a asigura integritatea structurală.

Căruciorul și instalația de ridicare:

Sistemul de cărucioare este montat pe grinda principală, iar eleva este montată pe cărucior.

Lanțul de încărcare sau frânghia de sârmă este instalat și testat pentru o funcționare lină.

Configurarea mecanismului de călătorie:

Roțile de macara sunt montate, iar mecanismul de acționare este conectat la sistemul de control pentru mișcarea orizontală.

5. Instalarea sistemului electric și de control
Panou de cablare și control:

Panoul de control este instalat și conectat pentru a gestiona toate mișcările macaralei (ridicarea, căruciorul, călătoria cu macara).

Întrerupătoarele de limită, butoanele de oprire de urgență și alarmele de siguranță sunt integrate în sistemul de control.

Instalarea motorului și a angrenajului:

Motoarele pentru ridicare, călătorie și căruciorul sunt instalate și conectate la sistemele de viteze respective.

Testarea sistemelor de control:

Sistemele de control sunt verificate pentru a asigura o integrare corectă a controlului pandantivului, a telecomandei wireless sau a opțiunilor de control al cabinei.

6. Testarea și controlul calității
Testarea încărcăturii:

Macara este supusă testării statului de încărcare (pentru a verifica stabilitatea) și testarea dinamică a încărcăturii (pentru a verifica performanța operațională în condiții de lucru reale).

Întrerupătoarele de protecție și limită de suprasarcină sunt testate pentru a se asigura că funcționează corect.

Testarea sistemului de siguranță:

Alarmele sonore și ușoare, întrerupătoarele de limită, butoanele de oprire de urgență și dispozitivele de siguranță sunt testate pentru funcționalitate.

Testarea mișcării:

Toate mișcările care se audurează, mișcarea căruciorilor, călătoria podului și controlul balansat-sunt testate pentru o funcționare lină și precizie.

Testare electrică:

Toate componentele electrice sunt testate pentru cablare, împământare și comunicare corespunzătoare între sisteme.

Documentare și certificare:

Macara este inspectată în conformitate cu standardele internaționale de siguranță și suferă certificare de către autoritățile relevante (de exemplu, CE, ISO).

Sunt pregătite certificate de testare pentru motoare, macarale și teste de încărcare.

7. Inspecție finală și pictură
Inspecție vizuală:

O inspecție minuțioasă este efectuată pentru a se asigura că macaraua respectă specificațiile de proiectare și cerințele de siguranță.

Pictură:

Macara este vopsită cu acoperiri anti-coroziune de înaltă calitate pentru a o proteja de condițiile de mediu.

Marcare și etichetare:

Etichetele de siguranță, avertismentele și marcajele de capacitate sunt aplicate pe macara pentru identificarea corectă.

8. Livrare și instalare
Transport:

Macara este dezasamblată cu atenție în piese transportabile (dacă este necesar) și este expediată în locația clientului.

Instalare:

Macara este instalată la fața locului și se fac toate conexiunile (putere, mecanică, control).

Punerea în funcțiune finală:

Macara este comandată prin rularea acesteia printr -o serie de teste operaționale pentru a se asigura că funcționează corect.

Instruirea operatorului este realizată, dacă este necesar, pentru o utilizare sigură și eficientă.

9. Suport post-instalare
Instruire pentru clienți:

Instruirea operatorului cu privire la modul de utilizare a macaralei în siguranță și eficient.

Program de întreținere:

Oferirea unui plan de întreținere pentru funcționarea continuă a macaralei, inclusiv inspecții periodice, lubrifiere și testare.

Suport după vânzare:

Oferind piese de schimb, depanare și servicii de reparații.

Vizualizare atelier:

Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
