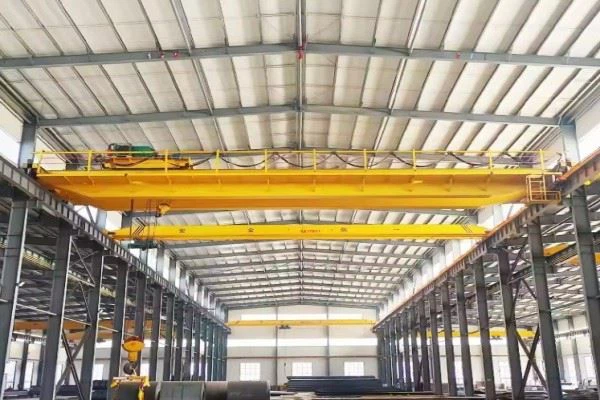

Compania de macara rulantă



O macara rulantă, cunoscută și sub numele de macara pod, este un tip de echipament de ridicare utilizat pentru a muta sarcini grele în medii industriale, cum ar fi fabrici, depozite, șantiere navale și șantiere. Este alcătuit din piste paralele cu un pod care se întinde pe decalaj. Un palan, care este componenta de ridicare, se deplasează de-a lungul podului pentru a ridica și a transporta materiale.

Componente cheie:

Pod: Structura principală care se întinde pe zona de lucru.

Palan: Folosit pentru a ridica și a coborî sarcina.

Cărucior: Mută ​​palanul orizontal de-a lungul podului.

Piste: șine care susțin podul în timp ce acesta se deplasează prin zonă.

Sistem de control: Operat manual sau automat pentru a controla mișcarea macaralei.

3.Aplicații:

Producție: Transport de mașini și materiale grele.

Depozitare: Încărcarea și descărcarea mărfurilor.

Construcție: Mișcarea oțelului, betonului și a altor materiale de construcție.

Constructii navale: Ridicarea componentelor mari in timpul asamblarii.

4.În rezumat, macaralele rulante sunt esențiale pentru manipularea eficientă a materialelor mari și grele, îmbunătățirea productivității și asigurarea siguranței în diferite sectoare industriale.

Max. Înălțime de ridicare: 10 m, 15 m, 6 m, 20 m, altele

Garanția componentelor de bază: 1 an

Garantie: 1 an

Greutate (KG): 2000 kg

Viteza de ridicare:5-15M/MIN

Capacitate de ridicare: 1 tonă-20 tonă

Sursa de alimentare: 3 faze 380V 50hz

Componente de bază: PLC, motor, rulment, cutie de viteze, motor, recipient sub presiune, angrenaj, pompă

Locul de origine: Henan, China

Caracteristică: macara de pod

Stare: Nou



1.Faza lungă

1. Grinda principală (cunoscută și sub denumirea de grinda podului) a unei macarale rulante este o componentă esențială care acoperă golul dintre suporturile macaralei. Acesta transportă sarcina în timpul ridicării și asigură funcționarea lină și stabilă a macaralei.

2. Grinda principală susține palanul și căruciorul, care se deplasează de-a lungul acestuia pentru a ridica și transporta sarcini. Distribuie uniform greutatea încărcăturii la structurile de susținere ale macaralei, există două grinzi principale pentru sarcini mai grele. Acest design mărește capacitatea și stabilitatea macaralei. Iată două grinzi principale pentru sarcini mai grele. Acest design mărește capacitatea și stabilitatea macaralei.

3. Este necesară o inspecție regulată pentru a verifica dacă există fracturi de tensiune, deformare sau alte semne de uzură pentru a menține funcționarea în siguranță.

4. Faza principală a macaralei rulante este o componentă critică concepută pentru a rezista în condiții de funcționare extreme. Designul său robust, rezistența la căldură și capacitatea de încărcare asigură că macaraua poate face față în siguranță și eficient la rigorile transportului metalului topit, contribuind la fiabilitatea generală a macaralei rulante.

Sistem de ridicare

Sistemul de ridicare al unei macarale rulante este responsabil pentru ridicarea, coborârea și menținerea sarcinilor. Acest sistem este nucleul funcționalității macaralei și constă din diverse componente care lucrează împreună pentru a îndeplini sarcinile de ridicare în mod eficient și în siguranță.

2. Rezumatul componentelor sistemului de ridicare:

Palan: motor, tambur și mecanism de control.

Sârmă/lanț: Transportă sarcina.

Sistem de scripete (spori): Ghidează frânghia sau lanțul.

Cârlig: Se atașează la sarcină.

Cărucior: Deplasează palanul de-a lungul macaralei.

Întrerupătoare de limită: Protejează împotriva ridicării sau coborârii excesive.

Senzor de sarcină: asigură o ridicare sigură prin monitorizarea încărcăturii.

Sistem de control: Acţionează sistemul de ridicare.

Sistem de frânare: fixează sarcina pe loc.

Cutie de viteze: Oferă cuplu pentru ridicare.

Împreună, aceste componente formează un sistem coeziv care permite macaralei să ridice, să miște și să poziționeze sarcini grele în siguranță și eficient.







3.Sfârșittransport

1. Căruciorul de capăt (numit și camion de capăt) al unui rulant rulant este o componentă esențială care susține fasciculul principal și permite macaralei să se deplaseze de-a lungul pistei. Joacă un rol crucial în a permite mișcarea orizontală a macaralei și în asigurarea stabilității structurii.

2. Căruciorul de capăt susține grinda principală sau podul macaralei, atașându-se de fiecare parte a grinzii și transportând sarcina pe măsură ce macaraua se mișcă.

3. Rezumatul componentelor căruciorului final:

Roți: roți cu flanșe sau plate pentru o mișcare lină de-a lungul șinelor.

Motor de antrenare: alimentează mișcarea macaralei.

Cutie de viteze: Transmite puterea de la motor la roți.

Buffer (Bumper): Absoarbe impactul și previne deteriorarea.

Comutatoare de limită de deplasare: Opriți automat macaraua la capetele pistei.

Clemă de șină: fixează macaraua de șine în timpul repausului sau în condiții de vânt.

Design: construcție din oțel de înaltă rezistență pentru durabilitate.

4. În esență, căruciorul final joacă un rol fundamental în asigurarea mobilității și stabilității orizontale a macaralei în timpul îndeplinirii sarcinilor de manipulare a încărcăturii.

4.Mecanism de deplasare cu macara

1. Mecanismul de deplasare al macaralei al unei macarale permite deplasarea orizontală a macaralei de-a lungul pistei, permițându-i să transporte încărcături pe o zonă largă. Acest sistem constă din motoare, cutii de viteze, roți și sisteme de control care lucrează împreună pentru a deplasa macaraua fără probleme și cu precizie.

2. Rezumatul componentelor mecanismului de deplasare:

Motor de antrenare: alimentează mișcarea macaralei.

Cutie de viteze: Oferă cuplu și controlează viteza.

Roți: alergați de-a lungul șinelor pistei.

Cărucior de capăt: Adăpostește roți și sprijină mișcarea.

Șine de pistă: asigură calea pentru deplasarea macaralei.

Sistem de control: Acționează mișcarea macaralei.

Sistem de frânare: Asigură oprirea în siguranță a macaralei.

Întrerupătoare de limită: Protejați macaraua împotriva deplasării excesive.

Tehnologie Anti-Sway: Reduce balansarea sarcinii pentru o operare mai sigură.

3. În concluzie, mecanismul de deplasare a macaralei asigură că macaraua se poate deplasa orizontal de-a lungul grinzilor pistei eficient, transportând sarcini pe spațiul de lucru, menținând în același timp stabilitatea și siguranța. Întreținerea și controlul adecvat al acestui sistem sunt esențiale pentru funcționarea în siguranță a macaralei rulante.

5.Mecanism de deplasare a căruciorului

1. Mecanismul de deplasare al căruciorului al unei macara rulante permite palanului și căruciorului să se deplaseze orizontal de-a lungul grinzii (sau grinzilor) principale a macaralei. Acest sistem asigură o mișcare laterală precisă a sarcinii în intervalul de deschidere a macaralei și completează mișcarea generală a macaralei de-a lungul pistei.

2. Rezumatul componentelor mecanismului de deplasare a căruciorului:

Cadru cărucior: Sprijină palanul și componentele de deplasare.

Motor de antrenare: alimentează mișcarea orizontală a căruciorului.

Cutie de viteze: Transferă puterea motorului către roți.

Roți: rulați de-a lungul șinelor de pe grinda principală.

Sistem de șine: Ghidează mișcarea căruciorului.

Sistem de frânare: Asigură opriri controlate și menține căruciorul în poziție.

Sistem de control: Acționează mișcarea căruciorului prin control suspendat, telecomandă sau cabină.

Întrerupătoare de limită: Împiedică deplasarea excesivă a căruciorului.

Tampoane: Absorb impactul și previne deteriorarea.

3. Mecanismul de deplasare al căruciorului este esențial pentru deplasarea laterală a palanului și a încărcăturii de-a lungul grinzilor macaralei, oferind flexibilitate și precizie în manipularea sarcinii pe o zonă largă de lucru. Întreținerea și controlul adecvat asigură siguranța, eficiența și longevitatea sistemului de macara rulantă.

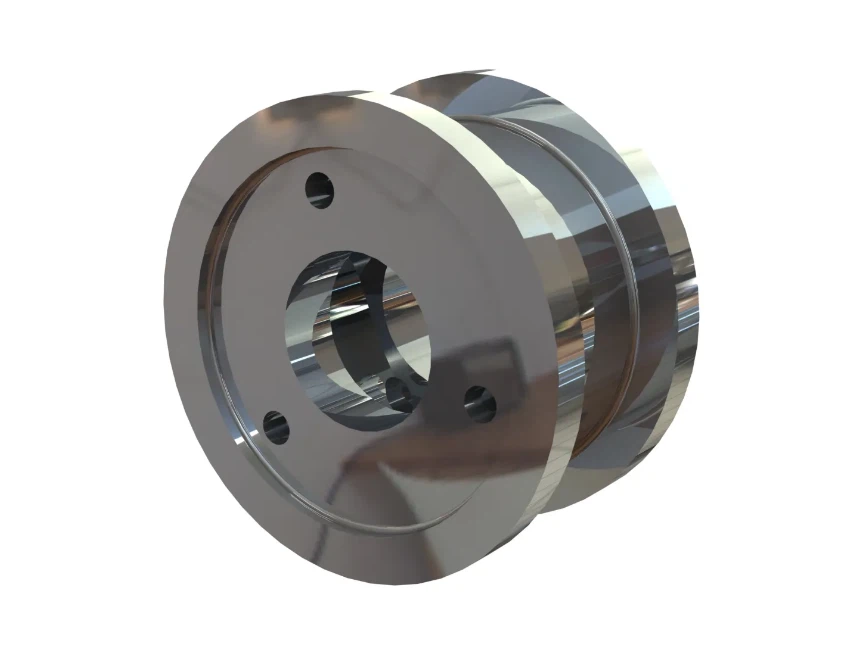

6.Roata macaralei

1.Roțile macaralei unui rulant sunt componente esențiale care facilitează mișcarea macaralei de-a lungul grinzilor sale de rulare. Aceste roți sunt montate pe cărucioarele de capăt și pe cărucior, permițând atât întreaga macara cât și căruciorul să se deplaseze orizontal. Sunt proiectate pentru a suporta sarcini grele, pentru a reduce frecarea și pentru a asigura o mișcare lină și precisă.

2. Funcția principală a roților macaralei este de a permite macaralei să se deplaseze de-a lungul grinzilor pistei și căruciorului să se deplaseze de-a lungul grinzilor. Roțile macaralei susțin greutatea macaralei, palanul și sarcina care este ridicată, distribuind această greutate în mod uniform peste șine.Roțile macaralei cu flanșe ajută la menținerea alinierii corecte a macaralei sau căruciorului pe șine, prevenind deraierea.

3. Rezumatul componentelor și funcțiilor roții macaralei:

Banda de rulare a roții: suprafața care intră în contact cu șina, proiectată pentru rezistență la uzură.

Flanșa roții: Menține roata aliniată pe șină și previne deraierea.

Axă și rulmenți: susține rotația roții și reduce frecarea.

Butuc: conectează roata la axă, oferind integritate structurală.

Material: Fabricat de obicei din oțel forjat pentru durabilitate și rezistență.

Întreținere: lubrifierea, inspecția și alinierea regulate sunt esențiale pentru longevitate și siguranță.

4. Roțile macaralei sunt esențiale pentru funcționarea lină și eficientă a macaralelor rulante, asigurând că macaraua se poate deplasa în siguranță și eficient de-a lungul pistei sale. Întreținerea regulată și selectarea corectă a roților macaralei sunt esențiale pentru menținerea performanței și siguranței macaralei.

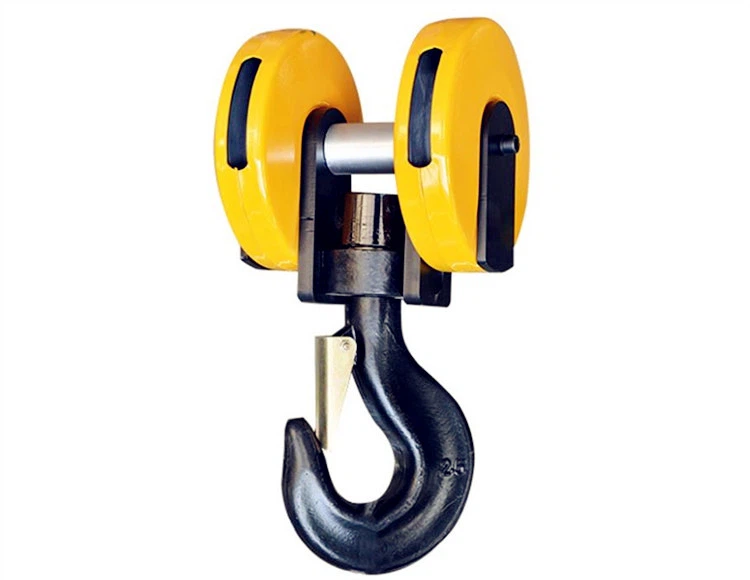

7. Cârlig de macara

1. Cârligul macaralei este una dintre cele mai critice componente ale unei macarale, responsabilă de atașarea și susținerea sarcinii în timpul operațiunilor de ridicare. Acesta conectează mecanismul de ridicare al macaralei la sarcină și trebuie să fie durabil, puternic și sigur pentru a gestiona sarcinile grele tipice operațiunilor cu macaraua.

2. Cârligul macaralei este folosit pentru a atașa diverse dispozitive de ridicare (slinge, lanțuri, cătușe etc.) la sarcina care este ridicată. Manipularea sarcinii: asigură o conexiune sigură între mecanismul de ridicare al macaralei (de obicei, un cablu de sârmă sau un palan cu lanț) și sarcina, asigurând ridicarea și mișcarea în siguranță. Controlul sarcinii: Un cârlig bine proiectat asigură echilibrarea și alinierea corectă a încărcăturii în timpul ridicării, minimizând riscul de accidente.

3. Rezumatul componentelor și funcțiilor cârligului macaralei:

Corpul cârligului: Susține sarcina și transferă forța de ridicare. Încuietoare de siguranță: Împiedică curelele sau lanțurile să alunece de pe cârlig. Tijă/Ochi: Conectează cârligul la palan sau la mecanismul de ridicare. Rulment/pivotant: Permite rotirea pentru a preveni răsucirea cablului. Material: oțel forjat sau aliat pentru rezistență și durabilitate.

4. Cârligul macaralei este o parte indispensabilă a sistemelor de macara rulantă, responsabilă pentru conectarea în siguranță a sarcinii la mecanismul de ridicare. Designul, materialul și întreținerea corespunzătoare sunt esențiale pentru a asigura operațiuni sigure și eficiente ale macaralei. Inspecția regulată, respectarea limitelor de sarcină și asigurarea unei distribuții adecvate a sarcinii sunt cheia pentru prevenirea accidentelor și asigurarea longevității cârligului.





Motor

1. Motorul unei macarale rulante este o componentă critică care oferă puterea mecanică necesară pentru ridicarea, coborârea și mutarea sarcinilor grele. Motoarele din macaralele rulante pot fi clasificate în funcție de funcțiile lor, cum ar fi ridicarea, mișcarea căruciorului sau deplasarea macaralei. Aceste motoare trebuie să fie robuste și fiabile, deoarece suportă sarcini semnificative și sunt esențiale pentru funcționarea sigură și eficientă a macaralei.

2.Motoarele din macaralele rulante sunt evaluate în funcție de puterea lor, de obicei măsurată în kilowați (kW) sau cai putere (CP). Puterea nominală determină sarcina maximă pe care o poate ridica macaraua și viteza cu care poate funcționa.

3. Rezumatul motoarelor macaralei:

Motor de ridicare: alimentează mecanismul de ridicare, responsabil pentru mișcarea verticală. Motorul căruciorului: controlează mișcarea orizontală a căruciorului de-a lungul podului. Motor de deplasare a macaralei: deplasează întreaga macara de-a lungul grinzilor pistei.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

1.Sistemul de alarmă cu sunet și lumină și întrerupătoarele de limitare sunt caracteristici esențiale de siguranță ale macaralelor rulante, concepute pentru a asigura funcționarea în siguranță și pentru a preveni accidentele.

2.Sistem de alarmă cu sunet și lumină

Scop: Alerte de siguranță: Sistemul de alarmă sonoră și luminoasă este utilizat pentru a alerta operatorii și personalul cu privire la starea operațională a macaralei, pericolele potențiale sau problemele de siguranță. , cum ar fi mediile zgomotoase sau zonele cu vizibilitate redusă.

3. Întrerupător de limită

Scop: Prevenirea supracurgerii: Întrerupătoarele de limitare sunt utilizate pentru a preveni deplasarea macaralei dincolo de intervalul de mișcare prevăzut, protejând atât macaraua, cât și mediul înconjurător de deteriorare. si defectarea echipamentului.

4.Rezumat

Sistem de alarmă cu sunet și lumină:

Scop: Oferă avertismente sonore și vizuale pentru a spori siguranța și pentru a alerta operatorii și personalul despre starea macaralei sau pericolele potențiale.

Componente: Include claxoane sau sirene (sunet) și lumini intermitente sau balize (vizuale). Funcții: Avertizează asupra stării de funcționare, condițiilor de suprasarcină și situații de urgență.

Întrerupătoare de limită:

Scop: Împiedică macaraua să depășească limitele operaționale desemnate, protejând atât echipamentul, cât și mediul.

Tipuri: Include întrerupătoare de limită de cursă, întrerupătoare de limită de ridicare și întrerupătoare de oprire de urgență. Componente: Dispune de contacte mecanice sau electronice și dispozitive de acționare care opresc macaraua în poziții predeterminate.

Atât sistemul de alarmă sonoră și luminoasă, cât și întrerupătoarele de limitare joacă un rol crucial în asigurarea funcționării sigure și eficiente a macaralelor rulante, ajutând la prevenirea accidentelor și la menținerea integrității operaționale.

10.Dispozitive de siguranță

1. Întrerupătoare de limită

1.1. Întrerupătoare limită de cursă

Scop: Preveniți deplasarea macaralei dincolo de calea de deplasare desemnată (mișcare orizontală).

Funcție: Opriți automat alimentarea motorului sau declanșați o alarmă când macaraua ajunge la sfârșitul intervalului de deplasare.

1.2. Întrerupătoare de limită de ridicare

Scop: Opriți mecanismul de ridicare când atinge înălțimea maximă sau minimă de ridicare.

Funcție: Împiedică cârligul sau încărcătura să se miște prea sus sau prea jos, evitând eventualele daune.

1.3. Întrerupătoare de oprire de urgență

Scop: Opriți imediat toate operațiunile macaralei în caz de urgență.

Funcție: Poate fi activat manual de către operator sau declanșat automat dacă este detectată o defecțiune critică.

2. Protecție la suprasarcină

2.1. Întrerupător de limită de suprasarcină

Scop: Preveniți macaraua să ridice sarcini care depășesc capacitatea sa nominală.

Funcție: Monitorizează greutatea încărcăturii și declanșează o alarmă sau oprește mecanismul de ridicare dacă sarcina depășește limita de siguranță de lucru.

2.2. Celulă de sarcină

Scop: Măsurați greutatea sarcinii și furnizați date pentru sistemele de protecție la suprasarcină.

Funcție: Oferă informații în timp real despre greutatea sarcinii sistemului de control al macaralei, ajutând la prevenirea situațiilor de suprasarcină.

3. Sistem anti-două blocuri

3.1. Dispozitiv anti-două blocuri

Scop: Preveniți contactul cârligului cu mecanismul de ridicare sau alte părți ale macaralei.

Funcție: detectează când cârligul este prea aproape de palan și previne ridicarea ulterioară pentru a evita deteriorarea.

4. Evitarea coliziunilor cu macara

4.1. Senzori de coliziune

Scop: Prevenirea coliziunilor dintre macara și alte obiecte sau macarale din vecinătate.

Funcție: Folosește senzori pentru a detecta obstacolele și pentru a opri sau ajusta automat mișcarea macaralei pentru a evita coliziunile.

4.2. Senzori de proximitate

Scop: Detectarea prezenței obiectelor sau a personalului în apropierea macaralei.

Funcție: Declanșați avertismente sau opriți macaraua dacă un obiect sau o persoană este detectată într-o zonă periculoasă.

5. Interblocare de siguranță

5.1. Sistem de frânare de ridicare

Scop: Preveniți coborârea necontrolată a sarcinii dacă motorul de ridicare se defectează.

Funcție: cuplează automat frânele pentru a menține sarcina în siguranță în poziție dacă apare o defecțiune.

5.2. Sistem de frânare pentru cărucior

Scop: Asigurați-vă că căruciorul rămâne pe loc atunci când nu este în funcțiune.

Funcție: cuplează frânele pentru a preveni mișcarea nedorită a căruciorului, în special pe pante.

11.Mod de control

1.Control manual

Controlul operatorului: În modul manual, macaraua este operată direct de un operator uman, folosind comenzile situate în cabina operatorului macaralei sau printr-un dispozitiv de control portabil. Dispozitive de control: Operatorii folosesc joystick-uri, butoane și pârghii pentru a controla mișcările macaralei, inclusiv ridicarea , deplasări și operațiuni cu cărucior.

2.Control automat

Sisteme automate: În modul automat, macaraua este controlată de un sistem computerizat sau de un controler logic programabil (PLC) care își gestionează operațiunile pe baza unor programe sau secvențe prestabilite. Caracteristici de control: Sistemul poate fi programat pentru a executa sarcini specifice, cum ar fi ridicare, deplasare și poziționare, cu mare precizie și repetabilitate.

3. Telecomanda

Control fără fir: Operatorii folosesc o unitate de telecomandă fără fir pentru a opera macaraua de la o distanță sigură. Acest lucru poate fi deosebit de util în medii periculoase sau atunci când macaraua manipulează metal topit. Caracteristici de control: Comenzile de la distanță includ de obicei butoane sau joystick-uri pentru a gestiona diferite funcții ale macaralei și pot oferi ecrane de afișare pentru date și diagnosticare în timp real. Avantaje: Îmbunătățește siguranța permițând operatorilor să rămână la o distanță sigură de operațiunile macaralei.



12.Schiță





1. Capacități îmbunătățite de manipulare a încărcăturii

Ridicare grele: Macaralele rulante sunt proiectate pentru a ridica și a muta sarcini foarte grele, ceea ce le face ideale pentru industrii precum producția, construcțiile și depozitarea.

Capacitate mare: pot manipula obiecte mari și voluminoase care ar putea fi dificil sau imposibil de mutat cu alte tipuri de echipamente de ridicare.

2. Siguranță îmbunătățită

Manevrare manuală redusă: prin automatizarea ridicării și deplasării sarcinilor grele, rulotele reduc semnificativ riscul de rănire a personalului în comparație cu metodele de ridicare manuală.

Caracteristici de siguranță: Echipate cu dispozitive de siguranță, cum ar fi întrerupătoarele de limită, protecția la suprasarcină și sistemele de oprire de urgență, macaralele rulante ajută la prevenirea accidentelor și asigură o funcționare sigură.

3. Eficiență sporită

Operațiuni mai rapide: Macaralele rulante pot muta sarcinile rapid și eficient, ceea ce accelerează procesul de producție și reduce timpul de nefuncționare.

Funcționare continuă: sunt proiectate pentru utilizare la frecvență înaltă și pot funcționa continuu, îmbunătățind productivitatea generală.

4. Utilizarea spațiului

Spațiu de podea optimizat: prin funcționarea deasupra capului, aceste macarale eliberează spațiu valoros pe podea pentru alte activități sau depozitare, valorificând mai bine suprafața disponibilă.

Design compact: Capacitatea de ridicare verticală permite o utilizare mai eficientă a spațiului în medii cu spațiu limitat la podea.

5. Precizie și control

Plasarea precisă a încărcăturii: Macaralele rulante oferă un control precis asupra mișcării sarcinii, permițând plasarea și alinierea precisă a articolelor grele.

Viteză reglabilă: Multe macarale rulante au comenzi variabile ale vitezei, permițând operatorilor să deplaseze încărcăturile încet și cu grijă atunci când este necesar.

6. Versatilitate

Configurații multiple: Macaralele rulante pot fi configurate în diferite moduri (de exemplu, cu o singură grindă, cu grindă dublă, portal) pentru a se potrivi diferitelor nevoi și medii operaționale.

Adaptabilitate: pot fi utilizate într-o gamă largă de aplicații, inclusiv producție, depozitare, construcție și întreținere.

7. Ușurință în operare

Controlul operatorului: Macaralele rulante pot fi controlate manual (prin control suspendat sau cabină) sau de la distanță (folosind comenzi radio sau infraroșu), oferind flexibilitate și ușurință în utilizare.





1. Producția și prelucrarea oțelului

Încărcare și atingere: Folosit pentru încărcarea cuptoarelor cu materii prime și introducerea oțelului topit în oală.

Manipularea plăcilor și a plăcilor: transportă eficient plăci de oțel, țagle și alte produse semifabricate dintr-o parte a fabricii în alta.

Manipularea metalelor fierbinți: Gestionează manipularea și mișcarea oțelului topit și a altor materiale fierbinți în diferite etape ale procesului de fabricare a oțelului.

2. Turnare și manipulare matrițe

Managementul oalelor: Mută ​​oalele umplute cu metal topit către și dinspre stațiile de turnare, asigurând poziționarea și transferul precis.

Poziționarea matrițelor: Ridică și poziționează matrițe pentru operațiunile de turnare, facilitând producția de piese turnate metalice cu diverse forme și dimensiuni.

3. Topirea metalelor

Încărcarea cuptorului: se ocupă de încărcarea materiilor prime în cuptoare de topire, cum ar fi minereu, flux și alți aditivi.

Turnarea metalelor: controlează turnarea metalului topit în matrițe sau alte recipiente, asigurând operațiuni precise și controlate.

4. Turnătorii

Operațiuni de turnare: sprijină turnarea pieselor și componentelor metalice prin manipularea matrițelor, cutiilor de miez și piese turnate finite.

Curățare și finisare: Mută ​​și poziționează piesele turnate metalice în timpul proceselor de curățare, finisare și inspecție.

5. Laminoare

Transport material: Transferă foi, plăci și bobine de metal laminate la cald sau la rece între diferitele etape ale procesului de laminare.

Manipularea recul: Gestionează manipularea bobinelor mari și a bobinelor de metal, facilitând depozitarea și prelucrarea acestora.

6. Fabricarea metalelor

Manipularea componentelor: Mută ​​componentele și ansamblurile metalice mari în timpul proceselor de fabricație și asamblare.

Depozitarea materialelor: Gestionează depozitarea și preluarea materiilor prime și a produselor finite în magazinele de fabricație.

7. Producție auto și aerospațială

Ridicarea componentelor grele: se ocupă de componente mari și grele utilizate în producția de automobile și aerospațială, cum ar fi piesele de motor și componentele structurale.

Suport pentru linia de asamblare: Asistență la asamblarea ansamblurilor și structurilor mari, oferind ridicare și poziționare precisă.

8. Reciclarea și managementul deșeurilor

Manipularea deșeurilor de metal: gestionează încărcarea și descărcarea deșeurilor de metal și a altor materiale reciclabile în fabricile de reciclare.





1. Proiectare și Inginerie

Inginerie detaliată: Elaborați desene și specificații tehnice detaliate, inclusiv grinda principală, palanul, căruciorul, cărucioarele de capăt și alte componente.

Simulare și modelare: Utilizați proiectare asistată de computer (CAD) și instrumente de simulare pentru a modela performanța macaralei și pentru a optimiza designul acesteia.

2. Selectarea materialului

Specificații materiale: Selectați materiale de înaltă calitate care îndeplinesc cerințele de rezistență, durabilitate și rezistență la căldură. Materialele comune includ oțel de înaltă rezistență, aliaje și acoperiri specializate.

Achiziții: Achiziționați materiale de la furnizori aprobați, asigurându-vă că îndeplinesc standardele necesare de calitate și certificare.

3. Fabricarea componentelor

Tăiere și modelare: Tăiați și modelați materiile prime în componentele necesare, cum ar fi grinzi, stâlpi și console. Acest lucru poate implica procese precum tăierea cu plasmă, tăierea cu laser și prelucrarea prin prelucrare.Sudare și asamblare: sudați componentele împreună pentru a forma elementele structurale ale macaralei. Aceasta include sudarea grinzii principale, a cărucioarelor de capăt și a altor piese portante.

4. Asamblare

Subansamblu: Asamblați componentele individuale, cum ar fi sistemul de ridicare, căruciorul și cărucioarele de capăt, în subansambluri. Aceasta implică montarea pieselor împreună și asigurarea unei alinieri adecvate. Ansamblu principal: Combinați sub-ansambluri pentru a construi structura completă a macaralei. Aceasta include montarea palanului și căruciorului pe fasciculul principal, atașarea cărucioarelor de capăt și instalarea sistemelor de control.

5. Integrarea sistemelor

Sisteme electrice: Instalați componente electrice, inclusiv motoare, panouri de control, cablaje și senzori. Asigurați-vă că sistemele electrice ale macaralei sunt integrate și testate corespunzător.

Sisteme de control: Implementați și configurați sisteme de control, cum ar fi controlere logice programabile (PLC-uri), comenzi la distanță și dispozitive de siguranță. Verificați dacă sistemele de control funcționează corect și sunt calibrate.

6. Testare și asigurare a calității

Testare pre-operațională: Efectuați teste pre-operaționale pentru a verifica funcționalitatea macaralei, inclusiv testarea sarcinii, testarea operațională a mecanismelor de ridicare și de deplasare și verificări ale sistemului de control.

Testare de siguranță: verificați dacă funcțiile de siguranță, cum ar fi întrerupătoarele de limită, alarmele și opririle de urgență, funcționează corect și respectă standardele de siguranță.

Inspecție: Efectuați o inspecție detaliată a structurii și componentelor macaralei pentru a asigura conformitatea cu specificațiile de proiectare și standardele de calitate.

7. Ajustări finale și calibrare

Reglare fină: faceți toate ajustările necesare pentru a optimiza performanța macaralei și pentru a asigura o funcționare fără probleme. Aceasta poate include calibrarea senzorilor, reglarea controalelor și reglarea fină a sistemului de ridicare.

Documentație: Pregătiți și revizuiți documentația, inclusiv manuale de operare, ghiduri de întreținere și instrucțiuni de siguranță.

8. Livrare și instalare

Transport: Aranjați transportul macaralei la locul de instalare, asigurându-vă că este manipulată și expediată în siguranță pentru a preveni deteriorarea.

Instalare: Supravegheați instalarea macaralei la instalația clientului, inclusiv asamblarea, alinierea și conectarea la sursele de alimentare și sistemele de control.

Instruire: Oferiți instruire operatorilor și personalului de întreținere pentru a se asigura că sunt familiarizați cu procedurile de funcționare și siguranță ale macaralei.

9. Punerea în funcțiune și predarea

Punerea în funcțiune: Efectuați testele finale de punere în funcțiune pentru a verifica dacă macaraua funcționează corect în condiții reale și îndeplinește specificațiile de performanță.

Predare: Predați oficial macaraua clientului, furnizând toată documentația necesară, inclusiv certificate de conformitate, informații despre garanție și programe de întreținere.







Inspecția materialelor

Inspecția calității: se efectuează inspecții stricte de calitate asupra materiilor prime achiziționate pentru a se asigura că acestea îndeplinesc cerințele de proiectare și standardele naționale.

Depozitarea materialelor: Materialele calificate sunt depozitate conform clasificării pentru a preveni coroziunea sau deteriorarea.

Tăiere și formare

Tăierea oțelului: Utilizați tăierea cu plasmă, tăierea cu laser sau tăierea cu flacără și alte tehnologii pentru a tăia oțelul în funcție de dimensiunea desenului de proiectare.

Procesare de formare: Formați placa de oțel prin îndoire, rulare, sudură și alte procese pentru a fabrica grinda principală, grinda de capăt și alte părți structurale.

Sudare

Sudarea componentelor: piesele din oțel tăiate și formate sunt sudate în structurile principale, cum ar fi grinda principală, grinda de capăt și căruciorul. Procesul de sudare trebuie controlat strict pentru a asigura rezistența structurală și calitatea sudurii.

Inspecția sudurilor: Utilizați tehnologie de testare nedistructivă (cum ar fi testarea cu ultrasunete, testarea radiografică) pentru a inspecta sudurile pentru a vă asigura că nu există fisuri sau alte defecte.

Prelucrare

Prelucrare de precizie: Prelucrarea de precizie este efectuată pe componentele cheie ale macaralei, cum ar fi seturi de roți, scaune de rulmenți, scripete, etc., pentru a asigura precizia lor dimensională și calitatea suprafeței.

Asamblarea întregii mașini

Asamblare generală: Pe baza pre-asamblarii, se realizează ansamblul general al macaralei, inclusiv instalarea finală a grinzii principale, a grinzii de capăt, a mecanismului de ridicare, a mecanismului de mers etc.

Punere în funcțiune și testare

În condiții dinamice, performanța de funcționare a macaralei este testată, inclusiv testarea de ridicare, mers, direcție și alte funcții. Dimensiunea totală a podului macarale asamblate este verificată pentru a se asigura că toate dimensiunile îndeplinesc cerințele de proiectare.

Pulverizare și tratament anticoroziv

Tratamentul suprafeței Îndepărtarea ruginii: Îndepărtarea ruginii de pe suprafața macaralei, metodele comune includ sablare, decapare etc. Pulverizarea grundului: Pulverizați grund anticoroziv pe suprafața tratată pentru a preveni oxidarea metalului și coroziunea. Pulverizarea stratului superior Pulverizarea colorată: Pulverizați stratul superior conform cerințelor clienților sau standardelor industriei pentru a conferi macaralei un efect protector și decorativ. Marcare: După pulverizare, marcați informațiile de identificare ale macaralei în conformitate cu specificațiile, cum ar fi modelul, sarcina nominală etc.

Fabrica si montaj

Ambalare si transport

Protecția ambalajului: Ambalați în mod protector componentele cheie ale macaralei pentru a preveni deteriorarea în timpul transportului. Aranjamentul de transport: În funcție de dimensiunea echipamentului și de condițiile de transport, selectați o metodă de transport adecvată pentru a transporta macaraua la locul clientului.

Acceptare si livrare

Acceptarea clientului

Recepție la fața locului: clientul efectuează recepția la fața locului a macaralei conform cerințelor contractului și specificațiilor tehnice pentru a verifica performanța și calitatea echipamentului.

Remedierea problemelor: Dacă sunt găsite probleme, producătorul trebuie să le remedieze la timp pentru a se asigura că echipamentul îndeplinește pe deplin cerințele clientului. Livrare și utilizare Instruire de operare: Producătorul instruiește de obicei operatorii clientului pentru a se asigura că pot opera macaraua corect și în siguranță.

Tag-uri populare: Companie de macara rulantă, producători de companii de macara rulantă din China, furnizori, fabrică
