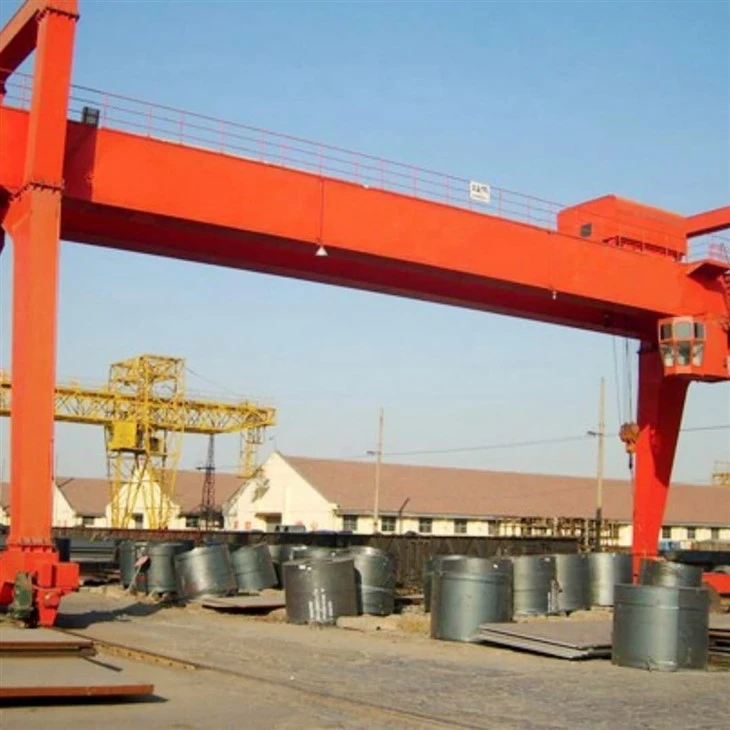

Crane de gantry cu grindă dublă cu motor de 30 de tone

Crane de gantry cu grindă dublă cu motor de 30 de tone - Introducere produs

Crane de gantry cu grindă dublă cu motor de 30 de toneeste o soluție de ridicare puternică și fiabilă, concepută pentru manipularea materialelor medii până la grele în medii exterioare sau interioare. Construit cu un design robust dublu grinder și alimentat de sisteme eficiente de acționare motorizată, această macara de gantry oferă performanțe ridicate, control de precizie și stabilitate excelentă pentru o gamă largă de aplicații industriale.

Caracteristici cheie:

Capacitate de încărcare:30 de tone - ideale pentru o manipulare a sarcinii medii până la grele, cu siguranță și eficiență.

Construcție dublă grinda:Oferă o capacitate crescută de încărcare, o rigiditate superioară și o deviere redusă.

Sistem de acționare motorizat:Asigură o mișcare lină și constantă a macaralei pe șinele cu o intervenție manuală minimă.

Funcționare flexibilă:Proiectat pentru instalarea feroviară la sol, permițând o mobilitate ușoară pe zonele mari de lucru.

Integrare a căruciorului și a ridicatului:Echipat cu un ridicat de cărucior condus de motor pentru ridicare eficientă și mișcare orizontală.

Controluri ușor de utilizat:Disponibil cu cabină, telecomandă wireless sau sisteme de control pandantiv pentru funcționare adaptabilă.

Design rezistent la vreme:Construit pentru a rezista la condiții dure de mediu, ideale pentru uz în aer liber.

Aplicații tipice:

Instalații de fabricație și de asamblare

Șantiere de fabricație din oțel și metal

Operații de beton prefabricate

Ateliere de construcții navale și utilaje grele

Șantiere de marfă și zone de manipulare a containerelor

Cu echilibrul său de forță, flexibilitate și rentabilitate,Crane de gantry cu grindă dublă cu motor de 30 de toneeste o alegere inteligentă pentru companiile care doresc să îmbunătățească productivitatea și siguranța operațională în medii solicitante.

Componente de bază: motor, rulment, cutie de viteze, motor, angrenaj

Locul de origine: Henan, China

Garanție: 2 ani

Greutate (kg): 50000 kg

Video ieșire-inspecție: furnizat

Raport de testare a mașinilor: furnizat

Aplicație: în aer liber

Cuvinte cheie: macara Gantry

Capacitate de încărcare nominală: 50Ton

Viteza de călătorie încrucișată: 44,6 m\/min

Viteză lungă de călătorie: 47,1 m\/min

Mod de control: cabină

Sursă de alimentare: tambur de cablu

Pista de oțel: qu80

Power: 3- Faza AC 50Hz 380V

1. Girduri duble

Descriere:Două fascicule paralele de oțel grele care formează structura orizontală primară.

Funcţie:Susțineți căruciorul și ridicarea în timp ce distribuiți uniform sarcina pe structura gantriei.

2. Picioarele Gantry

Descriere:Suport vertical conectarea grinzilor la căruia și sistemul feroviar final.

Funcţie:Transferați sarcina de la grindă la șine și asigurați stabilitate structurală.

Cărucior cu ridicare electrică

Descriere:O structură mobilă compactă montată pe grinzi care adăpostește elevatorul electric.

Funcţie:Facilitează mișcarea de ridicare, coborâre și orizontală a sarcinii de -a lungul intervalului macaralei.

3. End -uri de trăsuri (motorizate)

Descriere:Structuri situate la ambele capete ale gantriei, echipate cu roți conduse de motor.

Funcţie:Permiteți întregii macarale să călătorească de -a lungul șinelor de la sol pentru poziționarea peste încărcături.

4. Sistem de acționare MOTOR

Descriere:Motoare electrice cu cutii de viteze conectate la roți și mecanisme de cărucior.

Funcţie:Alimentați mișcarea longitudinală a macaralei (călătoria macaralei) și căruciorul călătoresc automat cu controlul vitezei.

5. Mecanismul de călătorie

(1) Sistem de antrenare (ansamblu cu căsuțe de viteze)
Motor de înaltă performanță: de obicei, folosește un motor asincron trifazat pentru o putere stabilă.
Cutie de viteze cu angrenaje întărite: oferă o transmisie de cuplu netedă și eficientă.
Drive de frecvență variabilă (VFD) Opțional: Permite pornirea moale, controlul vitezei reglabile și economiile de energie.
(2) Sistemul roților
Roți de oțel forjate cu rezistență mare (65MN, 42crmo) pentru rezistența la uzură și durata de viață lungă.
Montat pe rulmenți de precizie pentru a reduce frecarea și a asigura o mișcare de rulare lină.
Se desfășoară pe căile ferate prelucrate fixate pe grinzile principale.
(3) Sistem feroviar și orientări
Se deplasează pe șinele de oțel montate pe grinzi duble.
Echipat cu role de ghidare pentru a menține mișcarea dreaptă.
Sistem de detectare anti-eșantionare pentru o poziționare precisă.
(4) Sistem de frânare
Frânele electromagnetice sau hidraulice asigură oprirea instantanee atunci când este nevoie.
Sistemul de frânare de urgență împiedică mișcarea necontrolată în caz de eșec.
Funcție automată de menținere a frânei atunci când motorul este oprit.
(5) Caracteristici de siguranță
Protecția suprasarcină pentru a preveni stresul excesiv în greutate.
Întrerupătoare de limită de deplasare pentru a opri mișcarea în punctele prestabilite.
Senzorii anti-coliziune pentru a evita prăbușirile cu opriri finale.
Sistem de control al vitezei pentru o mișcare precisă și sigură.

6. Roata de croazieră

1) Prezentare generală
Roțile de macara a unei macarale cu gantry cu oțel dublu girder sunt componente esențiale care susțin și ghidează mișcarea macaralei de -a lungul șinelor. Aceste roți sunt concepute pentru a rezista la sarcini grele, forțe de impact ridicat și funcționare continuă, asigurând o deplasare netedă și stabilă a macaralei.
2) Tipuri de roți de macara
Roți cu un singur flanc-utilizate pentru sisteme feroviare ghidate pentru a preveni derailarea.
Roți cu flanșă dublă-oferă o stabilitate suplimentară, utilizată în mod obișnuit în macarale de gantry în aer liber.
Roți fără flanșă-utilizate cu role de ghidare sau modele speciale de piste.

7. Cârlig de crudă

1) Tipuri de cârlige de macara
Cârlig unic - potrivit pentru sarcini ușoare până la medii (5T - 50T), oferind o funcționare simplă și flexibilitate.
Cârlig dublu-utilizat pentru ridicarea grea (50T-500T), oferind un echilibru și stabilitate mai bun de încărcare.
Cârlig de tip C-Proiectat pentru bobine sau rulouri, asigurând manipularea sigură a sarcinilor specializate.
Cârlig rotativ (cârlig pivotant) - echipat cu rotație de 360 ​​de grade, permițând poziționarea precisă a sarcinii.
2) Proces de materiale și fabricație
Oțel carbon forjat (20MN, 34CRMO4, 42CRMO) pentru o rezistență ridicată și durabilitate.
Tratament termic:
Stingerea și temperarea pentru a crește rezistența la duritate și impact.
Întărirea suprafeței (HRC 35-45) pentru rezistența la uzură.
Testarea încărcăturii: cârligele sunt testate cu 125% până la 150% din capacitatea de încărcare nominală pentru a asigura siguranța.

8.motor

Tipuri de motoare
(1) Motorul de ridicare
Tip: motor de curent alternativ asincron
Scop: conduce mecanismul de ridicare, responsabil pentru ridicarea și scăderea încărcărilor.
Evaluarea puterii: de obicei variază de la 2,2kW la 200kW, în funcție de capacitatea macaralei.
Caracteristici:
Cuplu ridicat pentru ridicare grea.
Control variabil al vitezei pentru o manipulare a sarcinii lină.
Protecție de suprasarcină încorporată pentru siguranță.
(2) Motor care călătorește căruciorul
Tip: motor de curent alternativ asincron sau motor DC (în funcție de tipul macaralei)
Scop: Conduce mișcarea căruciorului de -a lungul grinzilor.
Evaluare putere: de obicei între 1,5kW și 50kW.
Caracteristici:
Accelerare netedă și decelerare.
Controlul vitezei reglementat (cu unitate de frecvență variabilă, VFD).
Proiectare compactă pentru a se încadra în ansamblul căruciorului macaralei.
(3) Motor care călătorește macara
Tip: motor de curent alternativ asincron sau motor DC
Scop: Responsabil pentru mișcarea orizontală a întregii macarale de -a lungul șinelor.
Evaluarea puterii: poate varia de la 5kW la 150kW, în funcție de dimensiunea macaralei.
Caracteristici:
Cuplu ridicat pentru a muta structuri grele.
Controlul precis al vitezei pentru poziționarea precisă.
Protecție grea pentru a preveni supraîncălzirea și uzura.

.

Sistem de alarmă sonoră și ușoară și întrerupător de limită

1) Sistem de alarmă sonoră și ușoară
Sistemul de alarmă sonoră și ușoară este proiectat pentru a avertiza operatorii și lucrătorii din apropiere ale mișcărilor macaralei, condițiilor anormale sau pericolelor potențiale. Este esențial pentru siguranța, comunicarea și prevenirea accidentelor în medii industriale aglomerate.
2) Comutatorul de limită
Un comutator de limită este un dispozitiv de siguranță care oprește sau limitează automat mișcarea macaralei atunci când atinge o poziție prestabilită sau o limită nesigură. Întrerupătoarele de limită sunt esențiale pentru prevenirea situațiilor excesive de călătorie sau de supraîncărcare care ar putea deteriora macara sau pot provoca accidente.

10. Dispozitive de siguranță

(1) Dispozitiv de protecție împotriva suprasarcinării
Scop: împiedică macaraua să ridice sarcini care depășesc capacitatea de încărcare nominală.
(2) întrerupătoarele de limită
Scop: se oprește automat sau limitează mișcarea macaralei atunci când ajunge la o graniță prestabilită sau o poziție nesigură.
(3) Sistem de oprire de urgență
Scop: Oprește rapid funcționarea macaralei în caz de urgență pentru a evita accidentele sau deteriorarea.
(4) Sistem anti-coliziune
Scop: previne coliziunile dintre macarale sau între macara și obstacolele din zona de lucru.
(5) Dispozitiv de limită de balansare
Scop: împiedică cârligul macaralei să se balanseze necontrolat, ceea ce poate provoca instabilitatea încărcăturii.
(6) Dispozitiv de ieșire de urgență
Scop: deconectează macaraua de la sursa sa de energie în caz de urgență, împiedicând mișcarea ulterioară și protejarea atât a macaralei, cât și a lucrătorilor.
(7) Lumini de avertizare și alarme audibile
Scop: Alerte personalului din apropiere cu privire la operațiunile macaralei, asigurând mișcarea sigură și manipularea sarcinii.

11. Mod de control

1) Controlul cabinei (modul de control al cabinei operatorului)
Prezentare generală:
În acest mod, macaraua este operată dintr -o cabină de operator atașată la structura macaralei, situată de obicei în partea de sus a cadrului de gantry. Cabina oferă operatorului o vedere cuprinzătoare a funcționării macaralei și a zonei de lucru.
2) Controlul pandantivului (modul de control cu ​​fir)
Prezentare generală:
În controlul pandantivului, macaraua este operată printr -un controler cu fir (pandantiv) care este conectat la sistemul de control al macaralei printr -un cablu. Pandantivul este de obicei portabil și folosit de operator de la sol.
3) telecomandă radio (modul de control wireless)
Prezentare generală:
În telecomanda radio, macaraua este operată printr -o unitate de control wireless folosind semnale de frecvență radio (RF). Acest mod oferă o flexibilitate mai mare în comparație cu controlul pandantivului, deoarece nu necesită o conexiune fizică.
4) control automat sau complet automatizat
Prezentare generală:
Controlul automat este utilizat în macarale de gantry cu oțel dublu avansat, în care operațiunile specifice sunt controlate de un sistem computerizat cu o intervenție umană minimă.

12.Sketch

Tehnic principal

Avantaje de o macara de gantry cu grindă dublă cu motor de 30 de tone

1. Capacitate ridicată de ridicare

Proiectat pentru a gestiona în siguranță încărcările de până la 30 de tone, ceea ce îl face ideal pentru sarcini de manipulare a materialelor grele într -o varietate de industrii.

2. Structura puternică dublă grindă

Oferă o stabilitate mai mare, o rezistență și o deviere redusă în comparație cu modelele de grinzi unice.

Permite întinderi mai lungi și înălțimi de ridicare mai mari.

3. Funcționare motorizată eficientă

Motorul electric conduce alimentează atât mișcarea macaralei, cât și sistemul de cărucior\/ridicare.

Îmbunătățește eficiența operațională și reduce forța de muncă manuală.

4. Manevrarea precisă a sarcinii

Mișcarea netedă și controlată asigură poziționarea exactă a sarcinilor grele.

Ideal pentru operațiuni care necesită aliniere atentă, cum ar fi asamblarea sau fabricarea.

5. Flexibilitatea șinei la sol

Funcționează pe șinele instalate pe sol, eliminând nevoia de structuri de susținere aeriană.

Ușor instalat în șantiere deschise, ateliere și zone cu spațiu vertical limitat.

6. Opțiuni de control versatil

Poate fi controlat prin intermediul cabinei operatorului, pandantivului sau telecomandei wireless - oferind flexibilitate și siguranță pe baza mediului de lucru.

7. Design durabil și rezistent la intemperii

Construit cu materiale de calitate industrială și caracteristici rezistente la intemperii, permițând o utilizare fiabilă în aer liber chiar și în medii dure.

8. Proiectare personalizabilă

Poate fi adaptat pentru a se potrivi nevoilor specifice site-ului (de exemplu, a intervalului de macara, a înălțimii de ridicare, a setărilor de viteză, a caracteristicilor de siguranță).

Caracteristicile opționale includ tehnologia anti-cale, platformele de întreținere și sistemele de protecție împotriva suprasarcinării.

9. Costuri scăzute de operare și întreținere

Sistemele electrice eficiente și componentele mecanice durabile reduc consumul și uzura de energie.

Accesul ușor pentru inspecție și întreținere minimizează timpul de oprire.

1) Industria de fabricație și grea
Aplicație: ridicarea și mutarea componentelor grele în fabrici și instalații de producție.
2) Industria construcțiilor
Aplicație: Manipularea materialelor de construcție pe șantiere, poduri și proiecte de infrastructură.
3) Industria construcțiilor navale și a marinei
Cerere: Mutarea componentelor, motoarelor și a secțiunilor de nave grele în decurgeri și șantiere navale.
4) Industria feroviară și a transporturilor
Aplicație: Ridicarea componentelor feroviare, trăsurile de tren și containerele în șantierele feroviare și depozitele.
5) Depozite de porturi și logistică
Aplicație: Manipularea mărfii, containere de transport și materiale în vrac în porturi, porturi și depozite.
6) Centrale electrice și sector energetic
Aplicație: Mutarea componentelor, transformatoarelor și generatoarelor turbinei în plante hidroenergetice, nucleare și termice.

1.. Pregătirea materiei prime
Scop: Asigurați oțel și materiale de înaltă calitate pentru componentele macaralei.
Pași cheie:
Selectarea plăcilor și profilurilor de oțel de înaltă rezistență.
Tăierea materialelor folosind tăierea plasmei CNC, tăierea laserului sau tăierea flăcării.
Inspecția de calitate a materiilor prime pentru a asigura integritatea structurală și respectarea standardelor.
2. Fabricarea principală a grinzilor și structurii
Scop: Construiți structura de bază a macaralei.
Pași cheie:
Sudarea și asamblarea grinzilor duble de grindă.
Îndoirea și modelarea plăcilor de oțel pentru dimensiuni precise ale grinzilor.
Inspecție de sudură folosind teste cu ultrasunete sau cu raze X pentru a asigura rezistența structurală.
Tratamentul de suprafață (de exemplu, sablant, îndepărtarea ruginii, acoperire cu grund).
3. End Carucar și Fabricarea cărucioarelor
Scop: Fabricarea și asamblarea componentelor pentru mișcarea macaralei.
Pași cheie:
Tăierea și sudarea ramelor de trăsură.
Prelucrarea de precizie a roților și a componentelor de transport.
Instalarea cadrului căruciorului, a roților și a mecanismelor de călătorie.
Verificarea calității pentru precizie și aliniere dimensională.
4. Asamblarea mecanismului de ridicare și ridicare
Scop: Instalați sistemul de ridicare pentru operațiuni de ridicare.
Pași cheie:
Montarea ridicatului electric sau a troliului pe cărucior.
Instalarea motorului, a cutiei de viteze și a sistemului de frână.
Montarea tamburului de sârmă, a scripetelor și a blocului de cârlig.
Teste de încărcare și operaționale pentru o funcție de ridicare lină.
5. Instalarea sistemului electric și de control
Scop: Asigurați -vă funcționarea perfectă cu controale automate.
Pași cheie:
Instalarea motoarelor, întrerupătoarele de limită, senzori și dispozitive de siguranță.
Cablajul electric și conectarea la panoul de control.
Configurarea telecomenzii, controlul pandantivului sau controlul cabinei.
Testarea circuitelor electrice și a funcțiilor de oprire de urgență.
6. Tratamentul de suprafață și pictura
Scop: Protejați macaraua împotriva coroziunii și a deteriorării mediului.
Pași cheie:
Sandblasting și curățarea suprafeței.
Aplicarea primerului anti-coroziune.
Pictură finală cu acoperiri de calitate industrială.
Marcarea și etichetarea semnelor de siguranță și a indicatorilor de capacitate de încărcare.
7. Testare de asamblare și pre-livrare
Scop: Asigurați -vă că macaraua respectă standardele operaționale și de siguranță.
Pași cheie:
Asamblarea completă a structurii macaralei.
Testarea încărcării pentru a verifica capacitatea de ridicare și stabilitatea.
Testarea operațională a tuturor componentelor mecanice și electrice.
Reglarea fină și inspecția de calitate înainte de expediere.
8. Ambalaj și livrare
Scop: Componente sigure pentru transportul sigur.
Pași cheie:
Demontare (dacă este necesar) pentru transport.
Ambalarea motoarelor, a panourilor de control și a componentelor electrice.
Încărcarea pe camioane sau containere pentru livrare către client.
Furnizarea de manuale de instalare și întreținere pentru referința clienților.

Vizualizare atelier:

Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
