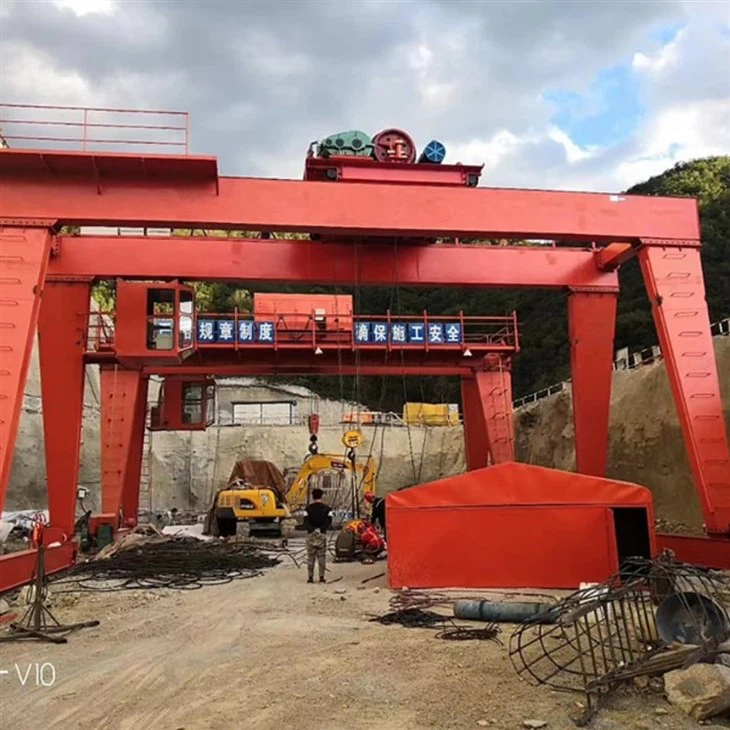

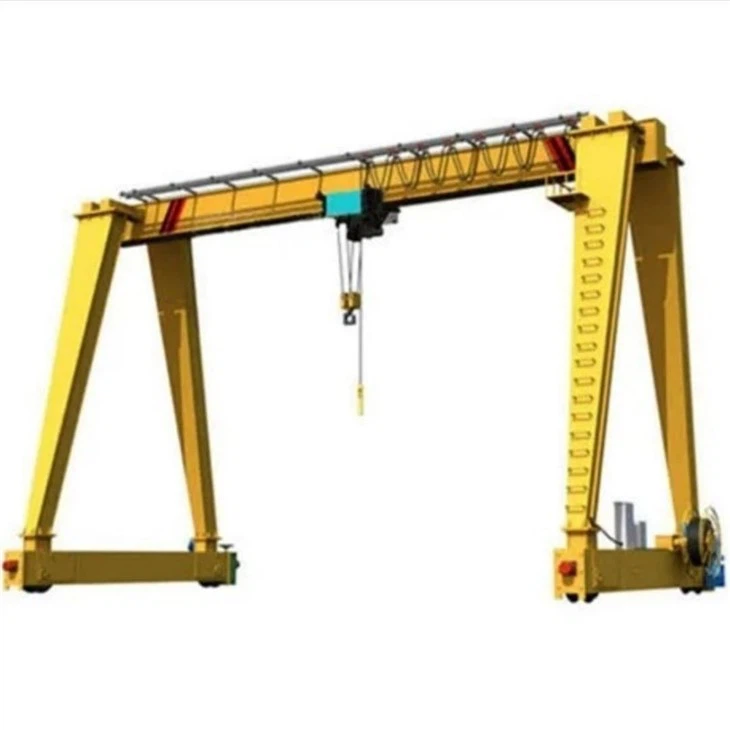

Macara de marmură



Introducere în macara de marmură

A Macara de marmurăeste un sistem specializat de ridicare conceput pentru manipulare și transportmarmură, granit și alte plăci de piatrăÎn cariere, fabrici și depozite. Aceste macarale oferăstabilitate ridicată, precizie și eficiență, făcându -le esențiale pentru industriile de prelucrare a pietrelor.

---

Caracteristici cheie:

✔ Design greu:Construit pentru a gestiona în siguranță greutatea plăcilor de marmură.
✔ Capacitate ridicată de ridicare:Variază de la5T până la 100t, în funcție de cerințe.
✔ Span și înălțime personalizabilă:Proiectat pentru a se potrivi cu diverse facilități de procesare a pietrei.
✔ Manipulare netedă și precisă:Se asigură că plăcile sunt mutate fără pagube.
✔ Materiale durabile:Structura de oțel rezistentă la coroziune pentru funcționare pe termen lung.
✔ Caracteristici avansate de siguranță:Include întrerupătoare de limită, protecție împotriva suprasarcinării și sisteme anti-s-alee.

---

Tipuri de macarale de marmură:

Macara cu grindă unică-Potrivit pentru încărcături mai ușoare și operațiuni la scară mică.

Macara cu grindă dublă-Mai robust și ideal pentru ridicarea pietrei grele.

Macara semi-gandă- O parte susținută de picioare, cealaltă fixată pe un perete pentru eficiența spațiului.

Macara cu gantria obosită din cauciuc (RTG)- Mobile și flexibil, potrivit pentru șantierele exterioare.

Macara cu gantry (RMG) montată cu șină- se deplasează pe piste fixe pentru precizie și stabilitate.

---

Aplicații:

✅ Cariere de marmură și granit- Extragerea și transportul blocurilor de piatră.
✅ Fabrici de procesare a pietrei- Mutarea plăcilor pentru tăiere și lustruire.
✅ Depozite și curți de depozitare- Organizarea și stivuirea produselor din piatră finisată.
✅ Șantiere de construcții- Ridicarea componentelor grele din piatră pentru proiecte arhitecturale.

---

Avantajele unei macarale de marmură:

🔹 Manipulare sigură- previne ruperea plăcii și vătămarea lucrătorilor.
🔹 Eficiență crescută- Reduce forța de muncă manuală și accelerează operațiunile.
🔹 Rentabil- minimizează deșeurile de materiale și îmbunătățește productivitatea.
🔹 Opțiuni personalizabile- Proiectat pentru a se potrivi cu cerințele specifice de ridicare și spațiu.

Ați dori specificații tehnice sau recomandări pentru proiectul dvs.?



Componente de miez Plc, motor, rulment, cutie de viteze, motor, vas de presiune, angrenaj, pompă

Locul de origine Henan, China

Garanție 1 an

Greutate (kg) 30000 kg

Aplicație prefabricată curte, șantier, depozit etc.

Numele produsului 40 tone de transportator de cauciuc obosit de grindă cu o singură grindă cu grindă

Tip macara de tip A, grindă unică, transportator dublu girder de grindă

Mecanismul de ridicare a cerințelor clienților

Metoda de control Controlul cabinei+telecomanda

Capacitate de ridicare 5 ~ 1200 tonă

Mai multe moduri de direcție merg drept, călătorii transversale, direcție carusel, etc.

Instalați la fața locului și online

Marca faimoasă motorie

Duty Work A3 ~ A5





Structura principală

Pod\/grindă:Fasciculul orizontal care susține ridicarea și căruciorul. Poate fiGirder unicsaugrindă dublă, în funcție de capacitatea de încărcare.

Picioare (suporturi):Structuri verticale din oțel care asigură stabilitate și se conectează la sol sau la roți.

Trăsuri finale:Conectează picioarele la pod și găzduiește sistemul de antrenare pentru mișcarea macaralei.

Mecanism de ridicare

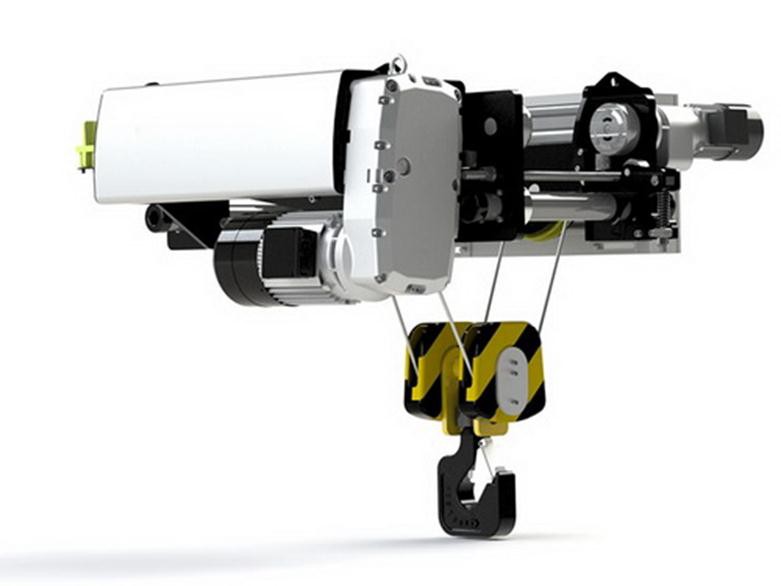

Ridicare electrică sau troliu:Dispozitivul responsabil pentru ridicarea și coborârea plăcilor de marmură în siguranță.

Sistem de cărucioare:Mișcă ridicarea orizontală de -a lungul grinzului pentru o poziționare precisă a sarcinii.

Funie\/lanț de sârmă:Folosit pentru ridicarea sarcinilor, concepute pentru operațiuni grele.

Cârlig și grindă de răspândire:cârligridică încărcăturile generale, în timp ce unFascică de răspândire cu cupe de aspirație sau clemeeste adesea folosit pentru manipularea sigură a plăcilor de marmură.



3.endtransport

O trăsură de capăt este un ansamblu structural și mecanic situat la capetele grindelor (grinzilor) macaralei Gantry. Găzduiește roți, mecanisme de conducere și alte componente esențiale pentru stabilitate și, în unele cazuri, mișcare de -a lungul unei piste.

Componente ale unei căruțe finale: Ansambluri pentru roți: roți fixe: Susțineți greutatea structurii și mențineți stabilitatea. Roți de reducere: roți alimentate pentru mișcare de-a lungul șinelor (dacă este cazul) .Materiale: fabricate din materiale durabile, cum ar fi oțel forjat pentru aplicații grele.

2. Mecanism de acționare (opțional pentru configurații staționare): include motoare, cutii de viteze și sisteme de cuplare.

3. Rulmenți: Permiteți rotația roților netedă și fără frecare. Desemnată pentru sarcini mari și durată de viață lungă, cadru: o structură robustă, rigidă, care conectează roțile și susține grinda. Construită tipic din oțel de înaltă rezistență.

4. Cleme feroviare (opțional): cleme sau mecanisme de blocare pentru a asigura macaraua în loc. Esențiant pentru siguranță în instalații exterioare sau condiții de vânt.



4. Mecanismul de călătorie cu margini

Componente cheie ale sistemului de acționare a mecanismului de călătorie: Motoare electrice: Asigurați puterea pentru mișcare. De obicei, sunt fabricate din oțel de înaltă rezistență pentru a gestiona sarcini grele.

Sistemul de frânare: frânele electromagnetice sau mecanice asigură stabilitatea prin prevenirea mișcării nedorite atunci când staționar.controluri: funcționate manual (printr -un panou de control sau pandantiv) sau prin intermediul sistemelor de control la distanță wireless.

Tipuri de mecanism de călătorie, mișcare de gantry: întreaga structură a macaralei de gantry se deplasează de-a lungul unui sistem feroviar fix. Mișcarea detrolierului: un cărucior echipat cu un elevator călătorește orizontal de-a lungul unui fascicul (călătoria încrucișată), în timp ce gantria rămâne staționară.

Mecanisme de siguranță: Dispozitive anti-coliziune: Prevenirea impacturilor accidentale între macarale sau structuri. Comutatoare de limită: Asigurați oprirea în siguranță la punctele finale.

Sfaturi de întreținere, inspectați în mod regulat roțile și șinele pentru uzură și aliniere.Lubricate piese mobile pentru a asigura o funcționare lină. Verificați sistemul electric pentru defecțiuni sau daune.



5. Mecanismul de călătorie

1. Cadrul căruciorului: o structură robustă de oțel concepută pentru a sprijini ridicarea și a gestiona sarcini grele. Conectează toate componentele mecanismului de cărucior. Wheels: Căruciorul este echipat cu roți (de obicei patru sau mai multe), care se desfășoară de-a lungul flanșei fasciculului de gantry sau a unei piste dedicate. Roții sunt de obicei realizate din oțel de înaltă rezistență și pot fi simple, flanșate sau groad

2. Motor electric: alimentează mișcarea căruciorului. Motoarele sunt adesea echipate cu unități de frecvență variabilă (VFD) pentru o accelerare lină și decelerare.

3. Operat prin: Controlul pandantivului: un controler cu fir suspendat de la macara.Remote Control: operație wireless folosind frecvența radio.

Controlul cabinei: Pentru macarale mai mari, poate fi prevăzută cabina unui operator.

4. Sistem de creare: Include frâne mecanice sau electromagnetice pentru a opri și a ține căruciorul în loc.braje se angajează automat atunci când este tăiată puterea sau când căruciorul este staționar.



Roată cu macara

Caracteristici cheie ale roților de macara; material: de obicei fabricat din oțel de înaltă rezistență sau materiale aliate pentru a rezista la sarcini grele și rezistență la uzură. Materialele comune includ oțel carbon, oțel forjat sau oțel tratat termic pentru a spori durabilitatea.

Proiectare: roți plate: utilizate pentru șinele cu vârf plat, permițând flexibilitatea mișcării laterale. Roți inflancate: prezintă o flanșă pe o parte pentru a preveni deraierea și a menține alinierea cu șina. Roți cu flanged-double: Oferiți siguranță suplimentară prin păstrarea roții în siguranță pe pista, adesea utilizate în aplicații grele.

Profilul de rulare: Proiectat pentru a distribui sarcina uniform și a reduce uzura.

Cârlig de macara

Caracteristici cheie ale Materialului cârligelor de macara: de obicei fabricat din materiale de înaltă rezistență, cum ar fi oțelul forjat sau oțelul din aliaj. Desemnat pentru a rezista la sarcini grele, forțe de impact și condiții de muncă dure

Proiectare: un singur cârlig: un design simplu și drept utilizat pentru sarcini generale de ridicare. Cârlig dublu: prezintă două pronguri, utilizate pentru echilibrarea sarcinilor mai grele și reducerea stresului pe fiecare cârlig.

Capacitate de încărcare: variază mult în funcție de proiectarea și aplicația macaralei. Marcat clar pe cârlig pentru siguranța operatorului.

Forme de cârlig: C-Hook: utilizat pentru manipularea bobinelor și a sarcinilor cilindrice. Cârligă: prezintă un ochi circular pentru atașare sigură la ridicare sau lanț.Clevis Cârlig: Include un Clevis în formă de U și un știft pentru atașare rapidă.

Motor

Caracteristici cheie ale motoarelor cu macara Tipuri de motor: Motoare de inducție a cușcării veveriței: utilizate în mod obișnuit pentru durabilitatea lor și întreținerea scăzută. Siguranță pentru aplicații care necesită viteză constantă.

Evaluarea puterii: variază de la câțiva kilowati pentru macarale mici la sute de kilowati pentru macarale industriale grele. Evaluarea depinde de capacitatea de ridicare a macaralei și de cerințele operaționale.

Proiectare: Ciclu de serviciu: Proiectat pentru funcționare intermitentă sau continuă, în funcție de aplicație .InSulare: Izolație de înaltă calitate pentru a rezista la medii industriale dure.

Caracteristici de control: Motoarele funcționează adesea cu unități de frecvență variabilă (VFD) sau controlere de motor pentru: control de viteză. Accelerație și decelerare a consumului de energie.

Sistem de alarmă sonoră și ușoară și întrerupător de limită

Caracteristici cheie ale sistemului de alarmă, alarmă audibilă (sunet) emite un sunet puternic, distinct, cum ar fi o sirenă sau un buzzer, pentru a alerta lucrătorii. Activat tipic în timpul funcționării macaralei, mișcarea încărcăturii sau în situații de urgență. Nivel de show: Ajustat pentru a asigura audibilitatea peste zgomotul de fundal. folosit.

Integrare de control; activată automat în timpul operațiunilor specifice (de exemplu, ridicare, călătorie) sau manual de către operator.Often integrat cu alte sisteme de siguranță, cum ar fi senzorii anti-coliziune.

Indicație de urgență: evidențiați defecțiunile, condițiile de suprasarcină sau alte urgențe. Sfaturi de întreținere testează în mod regulat nivelurile de sunet și vizibilitatea luminii. Replați becuri uzate, LED-uri sau difuzoare.

Caracteristici de siguranță

Protecția supraîncărcării:Împiedică ridicarea dincolo de capacitatea nominală a macaralei.

Sistem de oprire de urgență:Oprește instantaneu operațiunile în caz de pericol.

Sistem anti-say:Reduce sarcina sarcinii pentru a preveni deteriorarea plăcilor de marmură.

Întrerupătoarele de limită:Oprește macaraua în puncte de călătorie maxime pentru a evita coliziunile.

Bătește și tampoane:Absoarbe forțele de impact pentru o protecție suplimentară.



11. Mod de control

1. Tipuri de moduri de control pentru macarale de gantry staționare, control pandantiv; Descriere: Operatorul folosește o unitate de control a pandantivului cu fir sau fără fir pentru a opera macaralei de la o distanță sigură.componenți: un dispozitiv portabil cu butoane sau joystick -uri pentru controlul mișcării și funcțiilor.

2. Controlul cabinei; Descriere: Operatorul este staționat într -o cabină de control care este montată pe macara sau în apropiere de calea de funcționare a macaralei.Conente: echipate cu butoane, joystick -uri, pedale și uneori ecrane tactile pentru controlul funcțiilor macaralei.

3. Telecomandă Control; Descriere: Utilizează un dispozitiv de control la distanță fără fir, care poate fi portabil sau purtat pe corpul operatorului.CoNents: un dispozitiv compact cu butoane sau joystick -uri, similar cu un control pandantiv, dar fără cablu.

4. Control automat (control automat); Descriere: Macara funcționează în funcție de comenzi și secvențe pre-programate fără intervenția operatorului.COMPONENTS: Include senzori, controlere logice programabile (PLC) și software de control care gestionează funcțiile macaralei.



Schiţa



Tehnic principal







Avantajele unei macarale de marmură

A Macara de marmurăeste special conceput pentru ridicare și manipulareplăci de marmură, granit și piatrăÎn cariere, fabrici și depozite. Oferă mai multe avantaje care îmbunătățesc siguranța, eficiența și rentabilitatea operațiunilor de procesare a pietrei.

---

1. Manipulare sigură și fără daune

✔ Minimizează ruperea plăciiFolosind instrumente de ridicare specializate, cum ar fi ascensoarele de vid sau clemele.
✔ Sistem anti-sayReduce balansarea sarcinii, asigurând o mișcare precisă.
✔ Mecanism de pornire\/oprire moaleîmpiedică smuciturile bruște care pot crăpa plăcile de marmură.

---

2. Capacitate ridicată de ridicare și eficiență

✔ se poate descurcaplăci mari și grele de marmurăvariind de la5T până la 100t.
✔ Reducemuncă manuală, creșterea productivității și eficienței.
✔ permitemișcare rapidă și stivuirede plăci, optimizarea utilizării spațiului de lucru.

---

3. Versatil pentru diverse operații

✔ Potrivit pentruCariere, fabrici, depozite și șantiere de construcții.
✔ funcționeazăîn interior sau în aer liber, adaptându -se la diferite condiții de muncă.
✔ Disponibil în diferite configurații (grindă unică, grindă dublă, montată pe șină sau obosită din cauciuc).

---

4. Design personalizabil

✔ Reglabilîntindere, înălțime de ridicare și vitezăpentru a se potrivi cu nevoile specifice.
✔ poate fi echipat cuCaracteristici de control de la distanță sau automatizarepentru manipularea preciziei.
✔ Opțiuni pentruascensoare de vid, grinzi de răspândire sau clemePe baza tipului și dimensiunii plăcii.

---

5. Soluție rentabilă

✔ Reduce deșeurile de materiale și daunele plăcii,Economisirea costurilor la materii prime.
✔ Minimizează costurile forței de muncăprin înlocuirea ridicatului manual cu manipulare mecanică.
✔ necesităîntreținere scăzută, asigurarea economiilor de costuri operaționale pe termen lung.

---

6. Caracteristici de siguranță îmbunătățite

✔ Protecția suprasarcinăprevine ridicarea excesivă a greutății.
✔ Sistem de oprire de urgențăpermite oprirea imediată în caz de pericol.
✔ Limită întrerupătoarePreveniți ridicarea și macaraua să călătorească excesiv.
✔ Sisteme de protecție și tamponabsorb impactul pentru a reduce stresul mecanic.

---

7. Ecologic și eficient din punct de vedere energetic

✔ UtilizăriMotoare electrice, reducerea emisiilor în comparație cu echipamentele de ridicare cu combustibil.
✔ Consum de energie optimizatcu sisteme moderne de acționare pentru economii de energie.

---

Concluzie

A Macara de marmurăeste unInstrument esențialpentru industria pietrei, oferindsigur, eficient și rentabilSoluții de ridicare. Capacitatea sa de a face fațăplăci de marmură grele și fragilecu precizie o faceun must-havepentru cariere, fabrici de piatră și depozite.





Aplicații ale unei macarale de marmură

A Macara de marmurăeste utilizat pe scară largă în industriile care se ocupămarmură, granit și alte plăci de piatră. Designul său permiteridicare sigură, eficientă și precisăde materiale din piatră grea, ceea ce îl face un instrument esențial în diverse aplicații.

---

1. Cariere de marmură și granit 🏗️

🔹 Folosit pentruridicarea și transportul blocurilor de piatră bruteextras din cariere.
🔹 ajutăÎncărcare și descărcarePlaci grele pe vehiculele de transport.
🔹 Echipat cuascensoare de vid sau clemepentru a asigura o manipulare sigură.

---

2. Fabricile de procesare a pietrei 🏭

🔹 se mișcăplăci de marmură și granitîntre diferite stații de procesare (tăiere, lustruire, finisare).
🔹 îmbunătățeșteeficienţăîn manipularea materialelor, reducerea muncii manuale.
🔹 Reduce ruperea plăciicu tehnologie anti-cale și de ridicare lină.

---

3. Depozite și curți de depozitare 📦

🔹 Organizeazăplăci de piatră în stivepentru acces ușor și distribuție.
🔹 Maximizează spațiul de depozitareActivând stivuirea și regăsirea precisă.
🔹 Montat pe șină sau obosit de cauciucOpțiunile permit flexibilitate în aspectul curții de depozitare.

---

4. Site -uri de construcții 🏢

🔹 ascensoare și pozițiipanouri mari de marmură sau granitutilizat în proiecte arhitecturale.
🔹 Esențial pentruPlacarea clădirilor înalteşiInstalarea pardoselilor.
🔹 asigurăTransportul sigur al materialelor fragile de piatrăpe site-ul.

---

5. Porturi de logistică și transport 🚢

🔹 gestioneazăÎncărcare și descărcarede plăci de marmură dinNave, containere și camioane.
🔹 funcționează eficient înzone de depozitare a porturilorpentru transportul din marmură în vrac.
🔹 ReduceTimp de manipulare a materialelorși îmbunătățește logistica lanțului de aprovizionare.

---

6. Monument și producție de sculptură 🗿

🔹 Asistă înMișcarea blocurilor mari de piatrăpentru sculptură și confecționarea monumentului.
🔹 asigurăpoziționare precisăde plăci în timpul proceselor de sculptură și finisare.
🔹 previne deteriorareaLucrări de artă delicate și de înaltă valoare.

---

Concluzie

A Macara de marmurăjoacă aRolul critic în industria pietrei, Îmbunătățireasiguranță, eficiență și precizieîn operațiuni de ridicare. Indiferent dacă este înCariere, fabrici, depozite sau șantiere de construcții, aceste macarale facManipularea greută a pietrei mai sigure și mai repede.





1. Etapa de proiectare: Determinați parametrii macaralei, cum ar fi sarcina nominală, întinderea și înălțimea de ridicare, în funcție de nevoile și mediul de lucru al clientului. Efectuați un design structural detaliat, inclusiv fasciculul principal, fasciculul de capăt, macara, mecanismul de ridicare etc., pentru a vă asigura că proiectarea respectă standardele de siguranță și cerințele de utilizare. Selectați materiale adecvate în funcție de proiectare, de obicei oțel de înaltă rezistență pentru a asigura stabilitatea și durabilitatea structurii.

2. Etapa de fabricație: Pregătiți materiile prime și piesele necesare în funcție de desenele de proiectare. Tăiați, îndoiți și modelați oțelul pentru a pregăti componente structurale, cum ar fi grinzile principale și grinzile de capăt. Snumiți diferitele componente și asamblați -le într -o structură generală. Acest pas necesită o calitate garantată a sudării pentru a asigura rezistența și stabilitatea.

3. Prelucrare: prelucrarea componentelor cheie, cum ar fi motoarele, angrenajele, rulmenții, etc. pentru a se asigura că dimensiunea și precizia acestora îndeplinesc cerințele. Tratamentul anti-coroziune al componentelor, cum ar fi pictura și galvanizarea, crește durabilitatea și estetica echipamentului.

4. Instalarea sistemului electric: Instalați componente electrice, cum ar fi motoare, controlere, întrerupătoare, senzori și sisteme de alarmă. Conectați și cabluri de sârmă pentru a asigura funcționarea normală a sistemului electric.

5. Faza de asamblare: asamblați toate componentele și sistemele în ansamblu, conectați mecanismul de ridicare, mecanismul de rulare a căruciorului și sistemul de control. Efectuați o inspecție cuprinzătoare a macaralei asamblate pentru a se asigura că toate componentele și sistemele funcționează corect și efectuați depanare preliminară.

6. Faza de testare: Efectuați testul de încărcare statică pe macara pentru a verifica rezistența și stabilitatea structurală. Efectuați test dinamic pe macara, inclusiv teste privind ridicarea, mutarea, frânarea și alte funcții, pentru a se asigura că performanța acesteia îndeplinește cerințele de proiectare. Verificați funcțiile dispozitivelor de siguranță, cum ar fi întrerupătoarele de limită, protecția suprasarcină etc., pentru a asigura siguranța echipamentului în timpul funcționării.

7. Controlul calității: Efectuați controlul calității pe fiecare legătură din procesul de producție pentru a asigura respectarea standardelor industriei și a cerințelor clienților. Înregistrați diverse date și rezultate de inspecție în procesul de producție pentru trasabilitatea și analiza ulterioară.

8. Livrare și instalare: împachetați și pregătiți macaraua completată pentru transport pentru a vă asigura că nu este deteriorată în timpul transportului. Livrați macara pe site-ul clientului pentru instalare și efectuați depanare și acceptare la fața locului. Oferiți clienților instruire de operare pentru a se asigura că sunt pricepuți în utilizarea și întreținerea macaralei.

Vizualizare atelier:

Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
