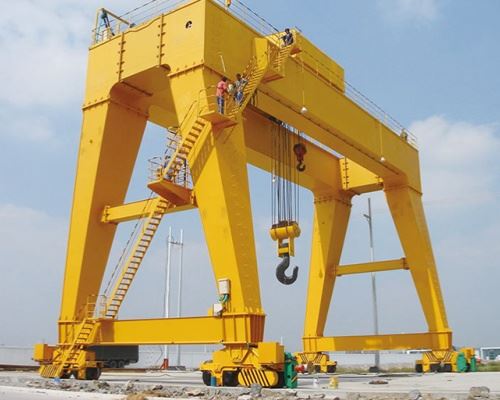

Macara cu gantrie cu roți



1. Prezentare generală a produsului
O macara cu gantry cu roți duble cu grindă este o soluție de ridicare de înaltă performanță, proiectată pentru manipularea materialelor grele în diferite aplicații industriale. Dispune de două grinzi pentru o capacitate crescută de încărcare și stabilitate, montate pe roți pentru o mobilitate sporită. Acest tip de macara de gantry este utilizat pe scară largă în șantierele navale, mori de oțel, șantiere de construcții și hub -uri logistice, oferind operațiuni de ridicare eficiente și flexibile.

2. Caracteristici
Capacitate ridicată de încărcare - Potrivit pentru ridicarea încărcărilor cuprinse între 5 tone și 500 de tone.
Mobilitate flexibilă-echipată cu roți grele, permițând o mișcare lină pe diferite spații de lucru.
Design robust și stabil - Structura dublă a grinzilor asigură o rezistență și stabilitate mai mare în comparație cu modelele unice de grindă.
Opțiuni avansate de control - Disponibil cu controlul cabinei, telecomandă wireless sau control pandantiv pentru o funcționare ușoară.
Configurații personalizabile - concepute pentru a se potrivi cu diferite înălțimi, întinderi și viteze în funcție de cerințele clienților.
Rezistent la intemperii-construit cu acoperiri de oțel și anti-coroziune de înaltă calitate pentru uz de lungă durată și interior.



Componente de bază: motor, rulment, cutie de viteze, motor, angrenaj

Locul de origine: Henan, China

Garanție: 2 ani

Greutate (kg): 50000 kg

Video ieșire-inspecție: furnizat

Raport de testare a mașinilor: furnizat

Aplicație: în aer liber

Cuvinte cheie: macara Gantry

Capacitate de încărcare nominală: 50Ton

Viteza de călătorie încrucișată: 44,6 m\/min

Viteză lungă de călătorie: 47,1 m\/min

Mod de control: cabină

Sursă de alimentare: tambur de cablu

Pista de oțel: qu80

Power: 3- Faza AC 50Hz 380V





1. Fasciculul MAIN

Caracteristici cheie ale fasciculului principal
1) Structura de înaltă rezistență-realizată din oțel Q235B\/Q345B sau alte materiale de înaltă calitate pentru a asigura durabilitatea și rezistența la îndoire și torsiune.
2) Proiectarea tipului de tip sau a trussului-grinzile de cutie sunt utilizate în mod obișnuit pentru aplicații grele, în timp ce grinzile de truss oferă o greutate mai ușoară și rezistență la vânt.
3) Distribuție de sarcină optimizată - Proiectată pentru a distribui uniform sarcina pe structură, reducând stresul și prelungirea duratei de viață.
4) Fabricarea de precizie - prelucrată cu tehnici avansate de sudură, tăiere și prelucrare pentru a asigura o precizie și stabilitate ridicată.
5) Protecția anti-coroziune-acoperită cu vopsea rezistentă la rugină și alte tratamente de suprafață pentru utilizarea pe termen lung în aer liber.
6) Șinele de cărucior integrate-căruciorul și ridicarea se mișcă lin de-a lungul șinelor preinstalate de pe fasciculul principal pentru o manipulare eficientă a materialelor.



Sistem de ridicare

Componente cheie ale sistemului de ridicare
1. Mecanismul de ridicare
Electric de ridicare sau cărucior de troliu - montat pe structura dublă a grinzilor și se deplasează de -a lungul șinelor pentru o deplasare orizontală netedă.
Frânghie sau lanț de sârmă-Funii de sârmă de înaltă rezistență sunt utilizate în mod obișnuit pentru ridicarea grea, asigurând durabilitatea și securitatea sarcinii.
Cârligul sau dispozitivul de ridicare - proiectat pentru o manipulare a materialelor sigure, poate fi personalizat cu elevatoare magnetice, grinzi de distribuitor sau cleme.

2. Sistemul Motor & Drive
Motor de ridicare de înaltă performanță-oferă capacități de ridicare stabile și puternice, adesea echipate cu unități de frecvență variabilă (VFD) pentru un control al vitezei lină.
Sistemul de cutii de viteze și frână - asigură mișcarea și siguranța precisă prin prevenirea picăturilor bruște de încărcare.
Tehnologia anti-s-a căutat-Unele sisteme avansate includ stabilizarea sarcinii pentru a minimiza balansarea și a îmbunătăți precizia.

3. Sistem de control
Metode de funcționare - Opțiunile includ controlul cabinei, telecomanda wireless și controlul pandantivului pentru o flexibilitate sporită.
Caracteristici de siguranță-include protecție împotriva suprasarcinării, frânare de urgență, întrerupătoare de limită și senzori anti-coliziune.

3.endtransport

1. Funcție
Căruța de capăt este responsabilă de mutarea structurii principale a podului a macaralei de gantry de -a lungul șinelor de pistă sau a solului.
Găzduiește roțile de călătorie, care sunt alimentate de motoare pentru a permite mișcarea lină.
2. Componente
Cadrul principal: o structură de oțel care conectează transportul final la grinzile principale ale macaralei.
Roți: Acestea pot fi confecționate din oțel forjat sau materiale acoperite cu poliuretan pentru durabilitate și capacitate de încărcare.
Motoare și cutii de viteze: Oferiți forța motrice pentru mișcarea orizontală.
Sistemul de frânare: asigură oprirea controlată și împiedică mișcarea nedorită.
Sistem feroviar (dacă este cazul): acceptă mișcarea ghidată pentru macara.

4. Mecanismul de călătorie cu margini

1) Mecanism de călătorie:
Sistem motorizat care conduce macaraua de -a lungul pistelor.
De obicei, este format din două căruțe finale, fiecare echipat cu roți și unități de conducere.
2) Roți și ansambluri pentru roți:
Roți de conducere: conectat la motor și cutia de viteze pentru a oferi mișcare.
Roți inactive: Susțineți structura macaralei, dar nu conduceți mișcarea.
Material: de obicei din oțel întărit pentru a rezista la sarcini grele.
3) Motoare și cutii de viteze:
Motoarele electrice conduc mișcarea macaralei.
Cutiile de viteze de control și cuplul de control, asigurând o funcționare lină.
Drivarea cu frecvență variabilă (VFD) este adesea utilizată pentru controlul vitezei și eficiența energetică.
4) Sistem feroviar (piste de pistă):
Șinele de oțel sau șinele încorporate ghidează mișcarea macaralei.
Alinierea corectă este esențială pentru a preveni deraierea și uzura excesivă.
5) Sistem de raking:
Include frâne electromagnetice sau hidraulice pentru oprirea controlată.
Frânele de urgență împiedică mișcarea necontrolată în caz de eșec.
6) Sistem de control:
Operatorul poate controla mișcarea printr -o telecomandă, un control pandantiv sau un control al cabinei.
PLC (Programmable Logic Controler) poate fi utilizat pentru automatizare și monitorizare a siguranței.

5. Mecanismul de călătorie

1) Cadrul căruciorului:
O structură rigidă de oțel care sprijină mecanismul de ridicare și de călătorie.
Montate pe roți care se deplasează de -a lungul șinelor deasupra grinzilor principale.
2) roți de cărucior și ansambluri pentru roți:
Roți de conducere: alimentat de motoare și cutii de viteze pentru a muta căruciorul.
Roți inactive: Suportați și ghidați căruciorul, dar nu conduceți mișcarea.
Material: de obicei din oțel întărit pentru durabilitate.
3) Sistem de acționare:
Motoare: Oferiți putere pentru mișcarea căruciorilor.
Cutii de viteze: Reglați viteza și cuplul pentru o funcționare lină.
Cuplaje și arbori: Transfer puterea de la motor la roți.
Drive de frecvență variabilă (VFD): controlează viteza și accelerația pentru a asigura poziționarea precisă.
4) Sistem feroviar:
Șinele sunt montate în partea de sus a grinzilor principale.
Alinierea corectă este crucială pentru a preveni deraierea și uzura excesivă.
5) Sistem de frânare:
Frânele electromagnetice sau hidraulice asigură oprirea controlată.
Sistemul de frânare de urgență previne accidentele în caz de defecțiune a energiei electrice.
6) Sistem de control:
Operat prin telecomandă wireless, control pandantiv sau control al cabinei.
PLC (Programmable Logic Controller) poate fi utilizat pentru automatizare și caracteristici de siguranță.

6. Roata de croazieră

Caracteristici cheie ale roților macarale
1) Material:
Fabricat din oțel forjat cu rezistență mare (de exemplu, 42crmo, 65MN sau ZG 430-640).
Tratat termic pentru duritate și durabilitate.
2) Duritatea suprafeței:
De obicei HB300 - HB500 pentru a rezista la uzură și deformare.
3) Design de rulare a roților:
CĂRȚI PLATĂ: utilizat atunci când alinierea este precisă, reducând stresul.
Cursa conică sau flanșată: ajută la prevenirea deraierii, utilizată în mod obișnuit pe piesele curbate.
4) Capacitate de încărcare:
Proiectat pe baza încărcării macaralei, a condițiilor de urmărire și a frecvenței operaționale.

7. Cârlig de crudă

Tipuri de cârlige de macara:
1) un singur cârlig:
Un cârlig simplu, standard, conceput pentru ridicarea luminii la încărcături moderate.
Adesea utilizat pentru operațiuni la scară mică.
2) Cârlig dublu sau cârlig de răspândire:
Un cârlig cu două puncte de ridicare, adesea utilizat pentru ridicarea sarcinilor mari, grele sau largi.
Oferă mai multă stabilitate și un control mai bun de încărcare.
3) cârlig de zăvor:
Include un zăvor de siguranță care fixează sarcina, împiedicând -o să vină în timpul ridicării.
Common în aplicațiile industriale în cazul în care siguranța este o preocupare.
4) Cârlig pivotant:
Un cârlig care poate roti 360 de grade, oferind o mai mare flexibilitate în manipularea sarcinii.
Utilizat în aplicații în care este necesară o poziționare precisă a sarcinii.

8.motor

Principalele tipuri de motoare utilizate în macarale cu gantry cu roți duble:
1) Motoare de curent alternativ (motoare curente alternative):
Motoare de inducție: cel mai frecvent tip utilizat pentru aplicațiile generale de macara. Sunt robuste, fiabile și ușor de întreținut.
Motoarele de inducție a cuștii veveriței: populare datorită designului și fiabilității lor simple.
Motoare de inducție a inelului de alunecare: utilizate în cazuri care necesită mai mult cuplu sau control.
Motoare sincrone: mai puțin frecvente, dar poate oferi un control precis al vitezei pentru aplicații specifice.
2) DC Motors (Direct Current Motors):
Motoarele DC periate: oferă un control excelent al vitezei și un cuplu ridicat la viteze mici, adesea utilizat în sisteme mai vechi sau pentru sarcini specifice, cu precizie înaltă.
Motoarele DC fără perii (BLDC): asigură mai multă eficiență, întreținere mai mică și performanțe mai mari. Acestea devin mai frecvente în macaralele moderne de gantry.

.

Sistem de alarmă sonoră și ușoară și întrerupător de limită

1) Sistem de alarmă sonoră și ușoară într -o macara cu roți cu roți duble cu grindă
Sistemul de alarmă sonoră și ușoară este o caracteristică importantă de siguranță a unei macarale cu gantry cu roți duble. Avertizează operatorii și personalul din apropiere cu privire la pericolele potențiale, avertizându -i cu privire la mișcările macaralei sau alte condiții care pot reprezenta un pericol.
2) Limită întrerupătoare într -o macara cu roți cu roți duble cu grâu
Întrerupătoarele de limită sunt componente critice de siguranță care definesc gama de funcționare sigură a mișcărilor macaralei. Acestea împiedică macaraua să -și depășească călătoriile desemnate sau limitele de ridicare, protejând atât macara, cât și operatorii săi de daune sau situații periculoase.

10. Dispozitive de siguranță

1) Sistem de protecție împotriva suprasarcină
Funcție: împiedică macaraua să ridice încărcările dincolo de capacitatea sa nominală, ceea ce ar putea provoca daune structurale sau eșec.
2) Butonul de oprire de urgență (e-stop)
Funcție: Oferă o metodă imediată și sigură pentru oprirea tuturor mișcărilor macaralei în caz de urgență.
3) Sistem anti-coliziune
Funcție: previne coliziunile dintre macara și structurile din apropiere, alte macarale sau personal.
4) Limită întrerupătoare
Funcție: oprește mișcarea macaralei odată ce atinge o limită predefinită, împiedicându -l să se deplaseze dincolo de intervalul operațional sigur.
5) Alarme de avertizare (sisteme de sunet și lumină)
Funcție: Alertează personalul cu privire la funcționarea macaralei și pericolele potențiale, cum ar fi mișcarea macaralei, ridicarea sarcinii sau abordarea limitelor maxime.
6) zăvor și cârlige de siguranță
Funcție: fixează sarcina la cârligul macaralei și previne detașarea accidentală în timpul ridicării.

11. Mod de control

1) Modul de control al cabinei (controlul cabinei operatorului)
Descriere: În acest mod, operatorul de macara controlează macaraua din cabina șoferului care este montată pe macara. Cabina conține de obicei toate controalele necesare pentru funcționarea macaralei, inclusiv joystick -uri, butoane, întrerupătoare și ecrane de monitorizare.
2) Modul de control al pandantivului (telecomandă cu cablu)
Descriere: În modul de control al pandantivului, macaraua este controlată printr -o stație de control cu ​​fir (pandantiv) conectată la macara. Operatorul folosește acest dispozitiv portabil pentru a controla mișcările macaralei, de obicei în timp ce stă pe sol sau în imediata apropiere de macara.
3) Mod de control radio radio
Descriere: În modul de telecomandă radio, macaraua este funcționată printr -o telecomandă de frecvență radio wireless. Acest lucru permite operatorului să controleze macaraua de la o distanță semnificativă, oferind o mai mare flexibilitate și mobilitate.
4) Mod de control automat sau semiautomatic
Descriere: În modul de control automat, macaraua funcționează pe baza comenzilor sau instrucțiunilor pre-programate. Operatorul poate încă să supravegheze operația, dar mișcările macaralei sunt în mare parte automatizate.
5) Mod de control hibrid
Descriere: Modul de control hibrid combină caracteristicile din modurile de control de mai sus, oferind mai multă flexibilitate și opțiuni de control în funcție de situație. În acest caz, un operator poate comuta între controlul manual (prin pandantiv sau cabină) și funcționare automată (prin sisteme pre-programate).

12.Sketch



Tehnic principal







1. Capacitate ridicată de ridicare
Beneficiu: Proiectarea dublă a grinzilor permite o capacitate de ridicare mai mare în comparație cu macarale cu o singură grindă. Acest lucru se datorează creșterii rezistenței structurale a celor două grinzi paralele, care pot susține mai multă greutate și poate rezista la forțe mai mari.
Carcasă de utilizare: ideală pentru ridicarea sarcinilor grele, cum ar fi containere de transport, utilaje mari și materiale de construcție, ceea ce îl face potrivit pentru industriile care necesită mișcarea unor obiecte mari și grele.
2. Stabilitatea și durabilitatea mai mare
Beneficiu: Proiectarea dual-grindă oferă o mai mare stabilitate structurală și o distribuție a sarcinii, asigurându-se că macara poate gestiona sarcini mari și inegale, fără a compromite siguranța sau performanța.
Cazul de utilizare: deosebit de important în mediile în care macaraua este supusă unor sarcini mari sau tensiuni de mediu (de exemplu, șantiere sau porturi de construcții în aer liber).
3..
Beneficiu: Macarale cu grindă dublă sunt capabile să acopere un interval mai larg decât macarale cu o singură grindă. Cele două grinzi pot susține lățimi mai mari, permițând macaralei să acopere o zonă de lucru mai largă și să se ocupe de sarcini mai mari sau mai diverse.
Case de utilizare: esențială în zone mari de depozitare, șantiere navale sau porturi în care macaraua trebuie să acopere spații largi pentru a ridica și muta sarcini mari sau voluminoase.
4. Mobilitate îmbunătățită (bază cu roți)
Beneficiu: Baza cu roți permite macaralei să se deplaseze liber pe o pistă sau o zonă de lucru definită, ceea ce o face extrem de versatilă în medii care necesită transportul de mărfuri sau materiale pe o suprafață mare.
Cazul de utilizare: Perfect pentru medii în aer liber, cum ar fi porturile, șantierele de construcții și șantierele industriale, unde mobilitatea este crucială pentru ca macara să servească mai multe stații de lucru sau locații.
5. Opțiuni de control flexibile
Beneficiu: Macarale cu gantry cu roți duble cu grâu sunt de obicei echipate cu diverse moduri de control, cum ar fi controlul cabinei, controlul pandantivului și telecomanda radio, oferind operatorilor flexibilitatea în modul în care gestionează mișcările macaralei. În plus, sistemele de control automate sau semi-automate pot fi integrate.
Cazul de utilizare: Ideal pentru zonele în care operatorii au nevoie de flexibilitate în modul în care operează macaraua, cum ar fi proiecte de construcții complexe, manipularea containerelor de porturi și logistica depozitelor.
6. Eficiență crescută și productivitate
Beneficiu: Datorită structurii sale robuste, macaraua cu gantry cu roți duble poate face față sarcinilor mai grele mai rapid și în siguranță, ceea ce duce la o perioadă mai rapidă de ciclu și la o manipulare a materialelor mai eficiente.
Cazul de utilizare: în special benefic în operațiunile cu volum mare, unde viteza și precizia sunt esențiale, cum ar fi instalațiile portuare în care containerele trebuie să fie mutate eficient.
7. Caracteristici de siguranță îmbunătățite
Beneficiu: Macarale cu gantry cu roți duble cu grindă, de obicei, sunt echipate cu caracteristici avansate de siguranță, cum ar fi sisteme de protecție împotriva suprasarcinării, întrerupătoare de limită, alarme de avertizare și sisteme anti-coliziune. Aceste caracteristici ajută la prevenirea accidentelor și la asigurarea funcționării în siguranță în medii provocatoare.
Cazul de utilizare: esențial în medii industriale, porturi și șantiere navale, unde sunt mutate sarcini mari, grele, și există riscuri semnificative de siguranță.



1. Manevrarea portului și a containerelor
Aplicație: Macarale cu gantry cu roți duble cu grâu sunt utilizate pe scară largă în porturi pentru încărcarea și descărcarea containerelor de pe nave. Capacitatea lor mare de ridicare și capacitatea de a întinde zonele largi le fac ideale pentru manipularea containerelor, unde containerele trebuie să fie mutate rapid și în siguranță între nave, camioane și zone de depozitare.
2. Industria construcțiilor
Aplicație: În construcții, o macara cu gantry cu roți duble cu grâu este utilizată în mod obișnuit pentru ridicarea materialelor de construcție grele, cum ar fi grinzile de oțel, blocurile de beton și echipamentele grele. Capacitatea sa de a se deplasa pe șantierul îi permite să servească mai multe zone fără a avea nevoie de repoziționare.
3. Shipyard și industria marină
Aplicație: În șantierele navale, o macara cu gantry cu roți duble este utilizată pentru sarcini de ridicare grea, inclusiv secțiuni de nave în mișcare, plăci de oțel și alte echipamente marine mari. Este ideal pentru asamblarea sau dezasamblarea navelor, mutarea bărcilor în și în afara docurilor uscate și încărcarea sau descărcarea de marfă marină.
4. industria de fabricație din oțel și grea
Aplicație: Macarale cu gantry cu roți duble sunt esențiale în fabricile de oțel, fabricile grele de fabricație și alte medii industriale în care trebuie mutate materii prime mari, grele sau produse finite. Sunt folosite pentru ridicarea și transportul bobinelor din oțel, utilaje mari sau alte componente grele.
5. Centre de depozitare și distribuție
Aplicație: În depozite și centre de distribuție, o macara cu gantry cu roți duble este utilizată pentru mutarea eficientă a paletelor grele, a mărfurilor industriale și a utilajelor. Macara poate încărca și descărca rapid materiale din camioane, transportă mărfuri în depozit și le poate plasa în depozitare.



1. Proiectare și inginerie
Obiectiv: Creați un plan detaliat de proiectare și inginerie pentru macara, pe baza nevoilor și cerințelor specifice ale clientului sau ale mediului operațional (de exemplu, capacitate de ridicare, interval, mobilitate, caracteristici de siguranță).
2. Achiziții materiale
Obiectiv: Obțineți materialele necesare pentru construcția macaralei, asigurându -vă că îndeplinesc standardele necesare de rezistență, durabilitate și siguranță.
3. Fabricarea componentelor
Obiectiv: fabricarea și fabricarea componentelor individuale ale macaralei pe baza specificațiilor de proiectare.
4. Asamblare
Obiectiv: asamblați componentele individuale ale macaralei într -o unitate funcțională completă.
5. Testarea și controlul calității
Obiectiv: Asigurați -vă că macaraua respectă toate performanțele, siguranța și standardele operaționale înainte de livrarea către client.
6. Pictura și tratarea suprafeței
Obiectiv: Aplicați acoperiri de protecție pe macara pentru a preveni coroziunea și a spori durabilitatea, în special pentru utilizarea în aer liber.
7. Inspecția finală și pregătirea livrării
Obiectiv: Asigurați -vă că macaraua îndeplinește toate specificațiile clientului și cerințele de reglementare înainte de expediere.
8. Instalare și punere în funcțiune
Obiectiv: Instalați și testați macara la fața locului pentru a vă asigura că funcționează corect în mediul său final.

Vizualizare atelier:

Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
