Macarale Eot cu o singură grină



Macaralele EOT cu o singură grilă sunt soluții eficiente și fiabile de manipulare a materialelor concepute pentru o gamă largă de aplicații industriale. Aceste macarale sunt ideale pentru operațiuni care necesită ridicarea și mutarea sarcinilor grele cu precizie, viteză și siguranță.

Configurația macaralelor EOT cu o singură grindă asigură o structură ușoară și care economisește spațiu, făcând-o potrivită pentru instalațiile cu spațiu limitat. Macaralele EOT cu o singură grilă sunt ccapabil de a manipula sarcini de la 1 tonă la 20 de tone, în funcție de personalizare. Este ideală pentru fabrici de producție, depozite, ateliere și facilități de întreținere. Macaralele EOT cu o singură gridă sunt eechipat cu mecanisme avansate de ridicare, asigurând o ridicare lină și eficientă.

Macaralele EOT cu o singură grindă sunt construite folosind oțel de înaltă calitate și componente robuste pentru performanțe pe termen lung. Macaralele noastre EOT cu o singură grindă respectă standardele internaționale (cum ar fi ISO, FEM și DIN) pentru a asigura siguranța, fiabilitatea și performanța. Cu soluții avansate de inginerie și personalizate, răspundem nevoilor diverse ale industriei.

Componente de bază: motor, rulment, cutie de viteze, motor, angrenaj

Locul de origine: Henan, China

Garantie: 1 an

Greutate (KG): 3000 kg

Inspecție video de ieșire: furnizat

Raport de testare a mașinilor: furnizat

Tip: Macara Eot cu o singură grilă

Tip de grinda: Singer Girder

Culoare: Culoare personalizată acceptabilă

Material: Q235B

MOQ: 1 set

Utilizare: ridicare încărcături

Viteză:0.5-8m/min





1.Faza lungă

1) Grinda principală a unei macarale EOT (Electric Overhead Traveling) cu o singură grindă este o componentă critică a structurii macaralei care susține întregul sistem portant. Este de obicei proiectat pentru a suporta sarcina palanului și a căruciorului și pentru a rezista la solicitările întâlnite în timpul funcționării.

2) Grinda principală este de obicei făcută din grinzi în I, grinzi cutite sau grinzi cu ferme. Se întinde pe lungimea macaralei și conectează cele două camioane (sau șine). Designul grinzii trebuie să se adapteze la capacitatea de ridicare, lungimea travei, și condițiile de funcționare ale macaralei.

3) Grinda principală transportă sarcina de la unitatea de ridicare, care include cârligul, căruciorul și materialele ridicate. De asemenea, susține căruciorul macaralei, care se deplasează de-a lungul grinzii, pe măsură ce mecanismul de ridicare ridică sau coboară sarcina. Grinda principală ar trebui să fie proiectat pentru a minimiza deviația sub sarcină pentru a asigura funcționarea lină și siguranța. Grinda trebuie să fie proiectată pentru a suporta sarcina maximă pe care o va ridica macaraua. care afectează proiectarea și rezistența grinzii.



Sistem de ridicare

Un sistem de ridicare a macaralei EOT (Electric Overhead Traveling) cu o singură grilă este proiectat pentru manipularea materialelor în diverse aplicații industriale, în special în fabrici, depozite și șantiere de transport.

O singură grindă:

Macaraua are o structură cu o singură grindă (o singură grindă orizontală) care se întinde pe lățimea spațiului de lucru.

Grinda este susținută de camioane de capăt pe ambele părți, care se deplasează de-a lungul șinelor de cale ferată în partea de sus a clădirii sau a instalației.

Ridicare:

Palanul este mecanismul de ridicare al macaralei și include de obicei:

Motor electric pentru putere.

Sârmă sau lanțuri pentru ridicarea sarcinii.

Roți de tambur sau lanț pentru înfășurarea mediului de ridicare.

Cârlig sau alte dispozitive de ridicare pentru a transporta sarcina.

Palanele sunt montate fie direct pe grinda, fie pe un sistem de cărucioare care trece de-a lungul grinzii pentru a poziționa sarcina.

Cărucior:

Căruciorul se deplasează de-a lungul grinzii, purtând palanul. Este acționat de un motor electric, care permite mișcarea orizontală de-a lungul travei macaralei.

Caruciorul asigura pozitionarea precisa a palanului peste zona de lucru.

Camioane de capăt:

Camioanele de capăt sunt montate la ambele capete ale grinzii, permițând întregii structuri ale macaralei să se deplaseze de-a lungul șinelor de rulare fixate pe pereții sau coloanele clădirii.

Camioanele de capăt conțin roțile și motoarele care alimentează deplasarea orizontală a macaralei.

Sistem de control:

Macaraua are de obicei un sistem de control care poate fi acționat de un pandantiv cu fir, telecomandă fără fir sau o cabină de control. Sistemul permite operatorilor să controleze:

Mișcarea verticală (ridicare și coborâre) a palanului.

Mișcare orizontală (traversare de-a lungul grinzii și de-a lungul pistei).

Sistemul de control poate fi manual sau automatizat in functie de aplicatie si necesitati.

Alimentare electrică:

Macaralele electrice rulante funcționează în mod obișnuit folosind puterea electrică furnizată prin șine conductoare, bobine de cablu sau inele colectoare care transmit puterea macaralei pe măsură ce aceasta se deplasează pe calea sa.

Capacitatea de ridicare și alte nevoi de putere variază în funcție de dimensiunea și tipul macaralei.

Caracteristici de siguranță:

Limitatoarele de suprasarcină, butoanele de oprire de urgență, sistemele anti-balansare și alte mecanisme de siguranță sunt adesea integrate în macara pentru a asigura funcționarea în siguranță a sistemului de ridicare.

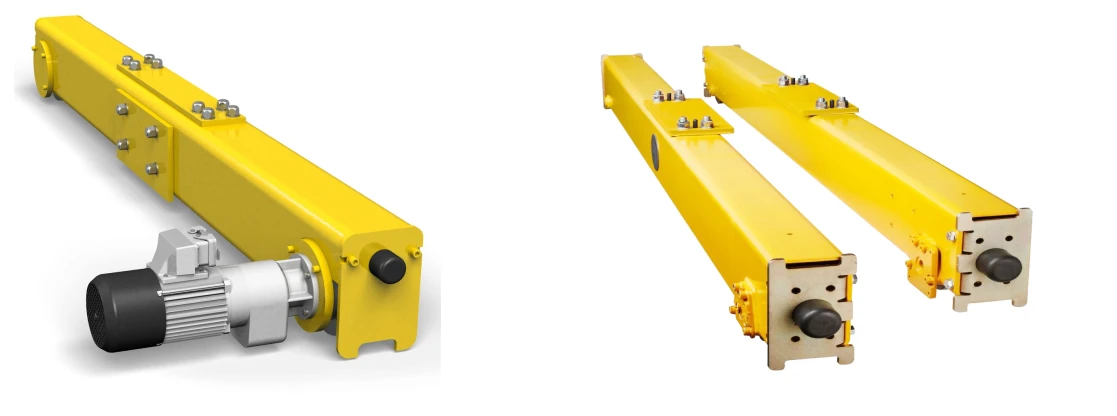

3.Sfârșittransport

Căruciorul de capăt al unei macarale EOT (Electric Overhead Traveling) cu o singură grindă se referă la structura de la fiecare capăt al podului macaralei care susține roțile și permite macaralei să se deplaseze de-a lungul căii sale. Este o parte critică a designului general al macaralei, asigurând stabilitate și mișcare lină în timpul funcționării.

Cadrul cărucior de capăt este în general realizat din oțel de înaltă rezistență pentru a se asigura că poate rezista la solicitările și sarcinile în timpul funcționării macaralei. Conectează roțile la podul macaralei, oferind suport structural.

De obicei, căruciorul de capăt are două seturi de roți, câte una la fiecare capăt. Aceste roți rulează pe șine sau șenile, permițând macaralei să se miște pe orizontală. Roțile sunt de obicei fabricate din oțel forjat sau fontă și sunt concepute pentru a face față sarcinilor grele.

În unele cazuri, unul dintre cărucioarele de capăt poate avea un sistem de acționare motorizat (cu un motor angrenaj), care asigură puterea pentru mișcarea orizontală a macaralei. Sistemul de antrenare include adesea un cuplaj, frână și cutie de viteze.

Cărucioarele de capăt ajută la distribuirea uniformă a încărcăturii pe macara, asigurând o funcționare echilibrată. Susține greutatea podului macaralei și sarcina transportată, asigurând că macaraua se deplasează în siguranță și fără probleme pe pistă. Facilitează mișcarea orizontală a macaralei. permițându-i să se deplaseze de-a lungul șinelor aeriene.













4.Mecanism de deplasare cu macara

1) Principiul de funcționare

Mecanismul de deplasare al macaralei unei macarale EOT (Electric Overhead Traveling) cu o singură grilă este responsabil pentru mișcarea orizontală a întregii macarale de-a lungul grinzilor pistei. Principiul de funcționare implică mai multe componente cheie care lucrează împreună pentru a oferi o mișcare lină și controlată.

Mecanismul de deplasare al macaralei unei macarale EOT cu o singură grindă este o componentă crucială care permite mișcarea orizontală de-a lungul pistei. Acesta implică un sistem coordonat de motoare, angrenaje, roți și sisteme de control pentru a asigura o mișcare precisă și sigură a macaralei în direcția dorită, în timp ce transportă și poziționează eficient sarcina.

2) Caracteristici funcționale

Mișcarea macaralei de-a lungul podului: Mecanismul de deplasare este responsabil pentru mișcarea orizontală a macaralei pe grinzile sau șinele pistei. Se deplasează podul macaralei pe direcție longitudinală (de la un capăt al atelierului sau al zonei la celălalt), ceea ce este esențial pentru acoperirea întregii zone a spațiului de lucru.

Sistem de acționare: De obicei, macaraua este alimentată de motoare electrice conectate la roți, care sunt montate la capetele grinzii macaralei. Motoarele antrenează roțile care se rotesc și mișcă macaraua de-a lungul căii. Acționarea este adesea printr-un sistem reducător pentru a controla viteza și cuplul.

Controlul vitezei: Mecanismul de deplasare permite reglarea vitezei de deplasare a macaralei. Macaraua poate funcționa la viteze diferite în funcție de sarcină și cerințele operaționale. Acest lucru poate fi realizat prin variatoare de frecvență (VFD), care permit un control lin și precis al vitezei și direcției.

Mecanism de frânare: Un sistem de frânare fiabil este esențial pentru mecanismul de deplasare. Frânele sunt folosite pentru a opri macaraua în siguranță atunci când ajunge în poziția dorită sau în caz de urgență. Frânarea se realizează de obicei folosind frâne cu disc sau tambur, cu un mecanism automat de siguranță pentru siguranță suplimentară.

Alinierea șenilelor și a roților: alinierea și întreținerea corespunzătoare a șinelor pistei și a roților macaralei sunt cruciale pentru o mișcare lină. Nealinierea poate cauza uzură excesivă, consum crescut de energie și funcționare nesigură. Mecanismul de deplasare al macaralei depinde de ghidarea precisă a șinei pentru a menține stabilitatea în timpul funcționării.

Distribuția sarcinii: Mecanismul de deplasare trebuie să asigure o distribuție uniformă a sarcinii între roți pentru a evita supraîncărcarea oricărei roți sau motor specific. Acest lucru ajută la menținerea integrității structurale a macaralei și la asigurarea unei mișcări echilibrate.

5.Mecanism de deplasare a căruciorului

Mecanismul de deplasare cu cărucior al unei macarale electrice de rulare (EOT) cu o singură grindă este o componentă esențială care permite căruciorului de ridicare al macaralei să se deplaseze de-a lungul lungimii grinzii macaralei.

Cadru cărucior

Scop: Cadrul căruciorului este structura care susține palanul și este montat pe grinda macaralei. De obicei, este proiectat cu roți care rulează de-a lungul grinzii sau șinei macaralei.

Materiale: Fabricat de obicei din oțel pentru a face față sarcinilor grele și pentru a asigura integritatea structurală.

Roți de călătorie

Scop: Căruciorul se deplasează de-a lungul grinzii macaralei prin rulare pe șinele montate pe partea superioară a grinzii. Aceste roți sunt echipate cu rulmenți și sunt în general realizate din oțel de înaltă rezistență pentru a rezista la uzură.

Design: Roțile sunt proiectate pentru a face față atât sarcinilor radiale, cât și axiale, asigurând în același timp o mișcare lină a căruciorului.

Motoare

Motor de antrenare: Căruciorul este acționat de un motor electric, de obicei cu un sistem de reducere angrenat pentru a furniza cuplul necesar pentru deplasarea căruciorului. Motorul este montat pe cadrul căruciorului și transmite mișcarea roților printr-un arbore și roți dințate.

Controlul vitezei: Viteza căruciorului este controlată folosind o unitate de frecvență variabilă (VFD) sau un sistem similar, permițând accelerarea și decelerația lină.

Cutie de viteze

Scop: Cutia de viteze transformă puterea de mare viteză a motorului electric în cuplul necesar pentru deplasarea căruciorului. Adesea, are un raport de reducere pentru a se asigura că căruciorul se mișcă la viteza corectă, care este de obicei lentă și controlată pentru o manevrare precisă.

Sistemul de cale ferată

Scop: Grinda macaralei are de obicei o șină (șină) pe care se deplasează roțile căruciorului. Această cale este aliniată cu precizie pentru a minimiza orice dezaliniere sau uzură neuniformă, asigurând o funcționare lină.

Design: șinele sunt de obicei instalate pe flanșa superioară a grinzii pentru ca roțile să se deplaseze.

Cărucioarele de capăt

Scop: Cadrul căruciorului este susținut de cărucioare de capăt, care sunt montate la fiecare capăt al grinzii. Cărucioarele de capăt adăpostesc roțile și mecanismul de antrenare și permit căruciorului să se deplaseze de-a lungul grinzii.

Design: Cărucioarele de capăt sunt proiectate să suporte greutatea căruciorului și încărcătura care este ridicată.

6.Roata macaralei

Roata macaralei este o componentă esențială a unei macarale EOT (Electric Overhead Traveling) cu o singură grindă. Joacă un rol cheie în sprijinirea și facilitarea deplasării macaralei de-a lungul pistei.

Scopul roților macaralei:

Suport și mobilitate: roțile macaralei susțin întreaga greutate a macaralei, a palanului și a încărcăturii care este ridicată. Acestea permit macaralei să se deplaseze de-a lungul grinzilor pistei (șinelor).

Mișcare pe șine: Roțile sunt montate pe cărucioarele de capăt, care sunt conectate la grinda. Macaraua se deplasează orizontal de-a lungul șinelor cu ajutorul acestor roți.

Tipuri de roți de macara:

Profilul benzii de rulare: Profilul benzii de rulare a roții este proiectat pentru a se potrivi cu forma șinei, asigurând o mișcare lină și reducând uzura. Profilurile comune includ benzi de rulare plate, conice sau conice.

Material: Roțile macaralei sunt de obicei fabricate din oțel sau aliaj de înaltă rezistență, adesea cu suprafețe tratate termic pentru a rezista la uzură și pentru a crește longevitatea.

Dimensiunea roților: dimensiunea și numărul de roți depind de capacitatea de încărcare a macaralei, lățimea pistei și cerințele operaționale.

Cârlig de macara

Cârligul macaralei este o componentă critică a macaralelor EOT (Electric Overhead Traveling) cu o singură gridă, responsabile de ridicarea și menținerea în siguranță a sarcinii în timpul operațiunilor cu macaraua.

Caracteristici cheie ale cârligelor de macara pentru macaralele EOT cu o singură grilă:

Design: În mod obișnuit, macaralele EOT cu o singură grindă utilizează modele cu un singur cârlig, potrivite pentru capacități de ridicare moderate. Cârligele sunt adesea forjate din oțel de înaltă rezistență pentru a asigura durabilitatea și fiabilitatea.

Capacitate: Macaralele EOT cu o singură grindă sunt de obicei proiectate pentru sarcini mai ușoare până la medii, cu capacități ale cârligului macaralei variind de la 1 tonă la 20 de tone.

Caracteristici de siguranță:

Echipat cu zăvoare de siguranță pentru a preveni alunecarea accidentală a încărcăturii.

Aderă la standardele internaționale de siguranță precum DIN, BS sau ISO pentru siguranța operațională.

Material:

Fabricat din oțel aliat sau oțel carbon pentru o mare capacitate portantă și rezistență la uzură.

Tratat termic pentru rezistență și rezistență sporite.

Motor

Motorul unei macarale EOT (Electric Overhead Traveling) cu o singură grindă este o componentă cheie în furnizarea puterii mecanice pentru deplasarea sarcinii macaralei. Aceste macarale sunt utilizate de obicei pentru ridicarea și transportul materialelor grele în industrii precum producția, depozitele și șantierele de construcții.

Tip motor:

Motor cu inducție cu colivie: utilizat în mod obișnuit datorită fiabilității, costului scăzut și cerințelor reduse de întreținere.

Motor de inducție cu inel glisant: utilizat atunci când este necesar un cuplu de pornire mai mare.

Alimentare electrică:

Motorul funcționează în mod obișnuit pe curent alternativ trifazat. Tensiunea este de obicei 380-415V, 50Hz sau 60Hz, în funcție de regiune.

Sistem de control:

VFD (Variable Frequency Drive): Permite pornirea și oprirea lină, controlul vitezei și eficiența energetică.

DOL (Direct Online) sau Star-Delta: metode de pornire pentru macarale mai mici, în funcție de puterea motorului.

Capacitate de încărcare:

Capacitatea motorului depinde de capacitatea de ridicare a macaralei și de viteza de funcționare. De exemplu, motoarele pentru macaralele EOT cu o singură grilă variază de obicei între 1 și 30 kW.

.

Sistem de alarmă cu sunet și lumină și întrerupător de limită

1) Sistem de alarmă cu sunet și lumină

Un sistem de alarmă sonoră și luminoasă pe o macara EOT (Electric Overhead Traveling) cu o singură grindă este o caracteristică importantă de siguranță utilizată pentru a alerta personalul din vecinătatea funcționării macaralei. Oferă avertismente auditive și vizuale pentru a asigura siguranța operatorilor și lucrătorilor din apropiere, în special în medii cu niveluri ridicate de zgomot sau unde vizibilitatea ar putea fi compromisă.

Alarmă sonoră (claxon/buzzer):

De obicei, un claxon sau un sonerie este folosit pentru a produce un sunet puternic, care atrage atenția. Poate fi declanșat în diferite etape ale funcționării macaralei, cum ar fi:

Înainte ca macaraua să înceapă să se miște.

Când macaraua se apropie de o zonă potențial periculoasă.

Când este în mișcare, în special când ridicați sau coborâți sarcini grele.

Dacă există o defecțiune sau o defecțiune.

Alarma sonoră ajută la avertizarea lucrătorilor din vecinătate să rămână departe de calea macaralei.

Alarmă luminoasă (lumină intermitentă sau lumină stroboscopică):

O lumină intermitentă sau o lumină stroboscopică este de obicei montată pe structura macaralei. Această lumină produce un semnal vizual luminos, intermitent, care poate fi văzut de la distanță.

Poate funcționa împreună cu alarma sonoră sau independent, în funcție de aplicație și mediu.

Culorile comune includ roșu pentru avertizare sau pericol și galben sau chihlimbar pentru precauție.

2) Întrerupător de limită

Întrerupătorul de limită de pe o macara EOT (Electric Overhead Traveling) cu o singură grindă joacă un rol crucial în asigurarea siguranței și a funcționării corecte a macaralei. Este un dispozitiv de siguranță care ajută la prevenirea deplasării macaralei dincolo de limitele desemnate.

Protecție la sfârșitul cursei: întrerupătoarele de limitare sunt utilizate pentru a preveni deplasarea macaralei sau căruciorului dincolo de sfârșitul intervalului de deplasare, evitând deteriorarea mecanică sau depășirea periculoasă.

Mecanism de siguranță: Dacă căruciorul sau palanul macaralei ajunge la capătul căii sale, întrerupătorul de limită trimite automat un semnal pentru a opri motorul, împiedicând mișcarea ulterioară în această direcție. Acest lucru ajută la prevenirea accidentelor și la reducerea uzurii componentelor macaralei.

Controlul mecanismului de ridicare: întrerupătorul de limită asigură că palanul nu ridică sau coboară cârligul dincolo de limitele de siguranță, evitând deteriorarea cablului sau supraîncărcarea macaralei.

Prevenirea supraîncărcării: Unele întrerupătoare de limită ajută, de asemenea, la prevenirea depășirii capacității de încărcare a macaralei, asigurând astfel funcționarea în siguranță.

10.Dispozitive de siguranță

1. Limitatoare de suprasarcină

Funcție: Preveniți macaraua să ridice sarcini care depășesc capacitatea nominală, ajutând la evitarea deteriorării macaralei și reducând riscul de accidente.

Funcționare: Dacă sarcina depășește limita setată, limitatorul de suprasarcină va opri automat mecanismul de ridicare.

2. Întrerupătoare de limită

Funcție: Controlați mișcarea căruciorului, palanului și cârligului macaralei pentru a vă asigura că nu depășesc limitele de funcționare sigure.

Funcționare: întrerupătoarele de limită opresc sau inversează mișcarea macaralei în puncte predefinite, împiedicând cârligul să lovească opritoarele și să provoace deteriorări mecanice.

3. Buton de oprire de urgență

Funcție: Permite operatorului să oprească imediat macaraua în caz de urgență.

Funcționare: Acest buton oprește alimentarea tuturor mișcărilor macaralei și este de obicei instalat într-o locație proeminentă pe panoul operatorului.

4. Dispozitive anti-coliziune

Funcție: Preveniți ciocnirea macaralelor cu alte macarale sau obstacole în calea lor.

Funcționare: Senzorii detectează potențialele coliziuni și opresc sau încetinesc macaraua pentru a evita impactul.

5. Claxon și lumini de semnalizare

Funcție: Avertizați personalul din apropiere cu privire la mișcările macaralei, în special atunci când macaraua se mișcă în zone restricționate sau aglomerate.

Funcționare: Un claxon sau lumini intermitente sunt activate pentru a semnala mișcările macaralei.

6. Limitatoare de mișcare

Funcție: Preveniți ca palanul și căruciorul să se deplaseze dincolo de limitele de siguranță, asigurându-vă că nu depășesc raza de acțiune proiectată.

Funcționare: Senzorii sau opritoarele mecanice vor limita cursa palanului sau căruciorului, prevenind deplasarea excesivă.

7. Sisteme de oprire a căderii

Funcție: Protejați operatorii de macara și personalul de întreținere împotriva căderii în timpul lucrului la înălțime.

Funcționare: Sistemele de oprire a căderii pot include hamuri de siguranță, șnururi și alte echipamente de protecție care fixează personalul pe structurile stabile de pe macara.

8. Sisteme de frânare

Funcție: Opriți macaraua din mișcare neintenționată și opriți-o în siguranță în caz de pană de curent sau de urgență.

Funcționare: Frânele sunt de obicei activate automat dacă macaraua detectează o pierdere de putere sau dacă operatorul eliberează controlul.

9. Sisteme de indicatoare de sarcină

Funcție: Furnizați feedback în timp real operatorului despre greutatea încărcăturii care este ridicată.

Funcționare: Aceste sisteme includ celule de sarcină și indicatoare care arată sarcina curentă, ajutând operatorii să evite supraîncărcarea macaralei.

10. Cârlig zăvoare de siguranță

Funcție: Preveniți căderea accidentală a încărcăturii de pe cârlig.

Funcționare: zăvorul de siguranță fixează sarcina pe cârlig în timpul operațiunilor de ridicare și previne eliberarea accidentală.

11. Protecție împotriva căderii de curent

Funcție: previne mișcarea bruscă sau necontrolată a macaralei în caz de pierdere a puterii.

Funcționare: Sistemul poate include o sursă de alimentare de rezervă sau un sistem de frânare pentru a menține sarcina în siguranță în timpul întreruperilor de alimentare.

11.Mod de control

1. Control suspendat:

Descriere: Operatorul controlează macaraua printr-o stație de comandă suspendată conectată printr-un cablu la macara. Pandantivul are butoane sau întrerupătoare pentru mișcare și manipularea sarcinii.

Pro: simplu, ieftin și ușor de utilizat.

Contra: Operatorul este limitat de lungimea cablului și nu există flexibilitate pentru controlul macaralei din diferite locații.

2. Telecomanda radio:

Descriere: Acest mod folosește un dispozitiv portabil fără fir, permițând operatorului să controleze macaraua de la distanță, adesea de oriunde din raza operațională a macaralei.

Avantaje: Oferă mai multă flexibilitate decât controlul cu pandantiv, permițând operatorului să lucreze în diferite locații. Este mai sigur pentru operator, deoarece poate rămâne departe de calea încărcăturii.

Contra: cost inițial mai mare și potențial de interferență a semnalului sau pierderea conexiunii.

3. Control cabină (cabină operator):

Descriere: Macaraua are o cabină a operatorului montată pe structura macaralei, unde operatorul poate sta sau sta în picioare în timp ce controlează macaraua. Acest lucru este obișnuit pentru macaralele mai mari sau cele utilizate în aplicații industriale grele.

Avantaje: Confortabil pentru operator, cu control deplin asupra mișcărilor macaralei și manevrării sarcinii.

Contra: Necesită mai mult spațiu și poate fi mai costisitor de instalat. Operatorul este limitat la vederea cabinei și are nevoie de măsuri de siguranță suplimentare, cum ar fi camere sau oglinzi.

4. Control automat (control preprogramat sau automat):

Descriere: În configurații mai avansate, macaraua poate fi programată să urmeze trasee specifice, să ridice și să transporte automat sarcini pe baza instrucțiunilor predefinite.

Pro: Reduce erorile umane și crește eficiența în sarcini repetitive. Este adesea folosit în depozite automate și sisteme de manipulare a materialelor.

Contra: scump și necesită software avansat și sisteme de senzori.

5. Control prin joystick:

Descriere: Un sistem joystick poate fi utilizat fie cu un pandantiv, fie ca parte a unei configurații de control al cabinei. Operatorul controlează mișcările macaralei folosind un joystick care traduce mișcările mâinii în acțiuni ale macaralei.

Pro: Oferă un mecanism de control neted și intuitiv, reducând oboseala și îmbunătățind precizia.

Contra: Poate fi costisitor dacă este adăugat la un sistem existent, iar unii operatori ar putea avea nevoie de instruire pentru a-l utiliza eficient.

6. Control hibrid (combinație de moduri):

Descriere: Acest mod permite controlul macaralei folosind o combinație a metodelor de mai sus. De exemplu, poate fi acționat prin control prin pandantiv în unele situații, în timp ce telecomanda sau controlul cabină este utilizat în altele.

Pro: Oferă flexibilitate și permite diferite moduri de operare în funcție de sarcină.

Contra: Poate necesita sisteme de control mai complexe și instruire pentru operator.

12.Schiță





Tehnic principal





Cost-eficient: Cost inițial mai mic: Macaralele cu o singură grindă sunt, în general, mai puțin costisitoare decât macaralele cu grindă dublă datorită designului lor mai simplu și mai puține materiale.

Costuri de întreținere reduse: Cu mai puține componente, întreținerea este de obicei mai puțin complexă și mai ieftină.

Design compact: Designul macaralelor cu o singură grindă permite un sistem mai compact, ceea ce este benefic atunci când se lucrează în spații mai mici sau când spațiul liber este limitat.

Ușoare: Macaralele cu o singură grindă au un cadru mai ușor în comparație cu macaralele cu grindă dublă, ceea ce poate ajuta la reducerea sarcinii asupra structurii clădirii, necesitând mai puțină armare și oferind economii la costurile de construcție.

Eficiență energetică: Din cauza construcției mai ușoare și a designului mai simplu, macaralele cu o singură grindă necesită adesea mai puțină putere pentru a funcționa, îmbunătățind eficiența energetică generală.

Instalare ușoară: Macaralele cu o singură grindă sunt mai ușor și mai rapid de instalat, ceea ce ajută la reducerea timpului de nefuncționare și a costurilor de instalare pentru sistemele noi.

Potrivite pentru sarcini mai ușoare: aceste macarale sunt ideale pentru manipularea sarcinilor ușoare până la medii, de obicei de până la 20-25 tone. Pentru sarcini mai grele, macaralele cu grindă dublă pot fi mai potrivite, dar pentru sarcini mai ușoare, macaralele cu o singură grindă sunt adesea mai mult decât suficiente.

Versatile și personalizabile: Macaralele cu o singură grindă pot fi personalizate pentru a îndeplini cerințele specifice în ceea ce privește deschiderea, înălțimea de ridicare și capacitatea de încărcare. De asemenea, pot fi echipate cu diverse accesorii, cum ar fi palanele, cărucioarele și comenzile, pentru o mai mare flexibilitate.

Cerință redusă de înălțime: Macaralele cu o singură grindă necesită mai puțin spațiu în comparație cu macaralele cu două grinzi, ceea ce le face ideale pentru instalații în zone cu spațiu vertical limitat.

Mai bune pentru aplicații cu viteză mică până la medie: Macaralele cu o singură grilă sunt potrivite pentru mișcări mai lente și mai puțin frecvente, ceea ce le face ideale pentru multe aplicații de depozitare, atelier sau producție ușoară.

Operare mai simplă: Datorită structurii lor mai puțin complexe, macaralele cu o singură grindă sunt mai ușor de operat și controlat, făcându-le o alegere populară pentru utilizatorii cu experiență minimă în operarea macaralei.





1. Depozit și spații de depozitare

Manipularea materialelor: Macaralele EOT cu o singură grindă sunt ideale pentru mutarea materialelor grele sau voluminoase în cadrul unui depozit, cum ar fi paleți, cutii sau materii prime.

Încărcare și descărcare: sunt utilizate pentru încărcarea și descărcarea mărfurilor din camioane sau containere de transport în depozite și curți de depozitare.

2. Linii de producție și asamblare

Asistență la linia de producție: Aceste macarale sunt utilizate pentru a transporta piese sau produse de-a lungul liniilor de asamblare din fabricile de producție.

Manipularea echipamentelor grele: În industrii precum industria auto sau prelucrarea metalelor, aceste macarale ajută la deplasarea componentelor mari, cum ar fi motoarele, cadrele și șasiul.

3. Construcții și Inginerie

Pregătirea șantierului: Macaralele EOT cu o singură grindă pot muta materiale de construcție, cum ar fi grinzi de oțel, blocuri de beton și alte materiale grele în jurul unui șantier.

Materiale prefabricate: pot fi folosite pentru a poziționa componente de construcție prefabricate pentru asamblare.

4. Industria siderurgică

Manipularea bobinelor și plăcilor de oțel: În fabricile de oțel, aceste macarale sunt utilizate pentru ridicarea și mutarea bobinelor, plăcilor și tijelor de oțel grele în timpul etapelor de producție și procesare.

Operațiuni de turnare: Macaralele EOT cu o singură grindă sunt utilizate în turnătorii pentru manipularea metalului topit, matrițelor și produselor finite.

5. Centrale electrice

Întreținerea echipamentelor: Macaralele cu o singură grindă sunt folosite pentru a ridica și a muta echipamentele centralei electrice, cum ar fi turbinele, generatoarele și transformatoarele, în timpul operațiunilor de instalare și întreținere.

Manipularea combustibilului: Aceste macarale sunt, de asemenea, folosite pentru a transporta combustibil sau alte materiale în vrac în interiorul fabricii.

6. Şantiere navale

Manipularea pe doc: În șantierele navale, aceste macarale sunt folosite pentru a transporta componente grele pentru construcții navale, cum ar fi elice, secțiuni de carenă și alte piese mari.

Întreținere și reparații: Aceștia pot ajuta la ridicarea componentelor navei pentru reparații sau înlocuiri.

7. Exploatarea minelor și a exploatării în cariere

Transport de materiale: Macaralele EOT cu o singură grindă sunt folosite pentru a transporta minerale extrase, minereuri și roci în cadrul site-ului minier sau în depozite.

Încărcarea și descărcarea echipamentului minier: ajută la descărcarea mașinilor miniere grele sau la mutarea echipamentelor pentru întreținere.

8. Agricultura și prelucrarea alimentelor

Manipularea cerealelor sau a materiilor prime: Aceste macarale pot fi folosite în silozuri și depozite pentru a ridica saci sau containere de cereale, semințe sau alte produse agricole.

Instalații de procesare: în fabricile de prelucrare a alimentelor, acestea mută ingredientele brute sau produsele finite de-a lungul diferitelor etape de producție.

9. Manipularea materialelor în uzine chimice

Transportul produselor chimice: Macaralele cu o singură grilă sunt folosite în fabricile chimice pentru a manipula containerele sau bidoanele pline cu substanțe chimice, facilitând mișcarea în siguranță în întreaga unitate.

Manipularea materialelor periculoase: Aceste macarale sunt proiectate pentru a manipula materiale periculoase sau sensibile cu caracteristici de siguranță adecvate.

10. Infrastructură publică

Întreținere în depourile de metrou sau de cale ferată: macaralele EOT cu o singură grilă sunt utilizate în depozitele de cale ferată sau în instalațiile de întreținere a metroului pentru manipularea componentelor trenurilor, cum ar fi roți, osii și alte părți.

Întreținerea podurilor: sunt, de asemenea, utilizate pentru întreținerea și repararea infrastructurii podurilor, în special în nodurile de transport sau pasajele supraterane.





1. Design & Inginerie

Analiza cerințelor: Colectați specificațiile de la client, inclusiv capacitatea de încărcare, deschiderea, înălțimea de ridicare, ciclul de lucru și mediul de operare.

Procesul de proiectare: Utilizați software CAD pentru a proiecta macaraua EOT cu o singură grindă, luând în considerare standardele de siguranță precum ISO, FEM sau CMAA.

Calcule structurale: Efectuați analiza sarcinii și calculați punctele de tensiune, limitele de deformare și integritatea structurală.

2. Achizitii materiale

Componente structurale: Achiziționați secțiuni de oțel (de exemplu, grinzi în I, grinzi cu case) pentru grinda, cărucioarele de capăt și structura de susținere.

Piese mecanice: Palan sursă, cărucioare, angrenaje, rulmenți și cuplaje.

Componente electrice: achiziționați motoare, panouri de control, întrerupătoare de limită, cabluri și comenzi fără fir dacă este necesar.

Elemente de fixare și accesorii: stoc șuruburi, piulițe și materiale de sudură.

3. Fabricare

Construcția grinzii:

Tăiați secțiuni de oțel la dimensiune și pregătiți suprafețele.

Sudați și asamblați grinda conform designului, asigurând alinierea și penetrarea corespunzătoare.

Efectuați teste nedistructive (NDT) pentru suduri, cum ar fi testarea cu ultrasunete sau cu particule magnetice, pentru a asigura calitatea.

Ansamblul carucior final:

Fabricați sau cumpărați cărucioare de capăt prefabricate și atașați roți, rulmenți și suporturi pentru motor.

Prelucrare:

Prelucrați toate suprafețele de îmbinare (de exemplu, pentru șine, suporturi pentru roți) pentru precizie.

Ansamblu componente:

Atașați palanul și căruciorul la grinda.

4. Instalarea sistemului electric

Cablaj: Instalați motoare, întrerupătoare de limită și cabluri conform schemei de control.

Ansamblu panou de control: Cablați și configurați sistemul de control, asigurând compatibilitatea cu specificațiile macaralei.

Testare: Verificați conexiunile electrice pentru siguranță și performanță.

5. Tratarea suprafeței

Curăţare: sablati sau curăţaţi componentele macaralei pentru a îndepărta rugina, depunerile sau grăsimea.

Vopsea: Aplicați grund anticoroziv și strat superior (adesea galben sau portocaliu) potrivite pentru mediul de lucru.

6. Asigurarea calității și testarea

Testarea sarcinii: Testați macaraua sub 125% din sarcina nominală pentru a asigura siguranța și performanța.

Testarea deformarii: Măsurați deformarea la sarcină maximă pentru a vă asigura că respectă specificațiile de proiectare.

Testare operațională: Verificați toate mișcările (palan, cărucior și pod) pentru netezime, viteză și control.

Verificări de siguranță: inspectați întrerupătoarele de limită, sistemele de oprire de urgență și mecanismele de frânare.

7. Ambalare și livrare

Dezasamblare: Dacă este necesar, dezasamblați macaraua în secțiuni pentru un transport mai ușor.

Ambalare: Folosiți lăzi de lemn, folii de protecție sau rame de oțel pentru a preveni deteriorarea în timpul transportului.

Documentație: Furnizați manuale detaliate de asamblare și întreținere, certificate de testare și documente de garanție.

8. Instalare și punere în funcțiune

Asamblare la fața locului: Instalați macaraua la unitatea clientului, asamblarea și securizarea tuturor componentelor.

Alinierea și calibrarea: Asigurați-vă alinierea corectă a grinzii, a vagoanelor de capăt și a șinelor de cale ferată.

Testarea finală: Efectuați un test de funcționare complet la fața locului pentru a confirma funcționalitatea și conformitatea.

9. Asistență post-vânzare

Oferiți instruire operatorilor cu privire la utilizarea și siguranța macaralei.

Oferiți un program de întreținere și aprovizionare cu piese de schimb.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. Au fost date în folosință 32 de linii de sudură, 50 sunt planificate a fi instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
