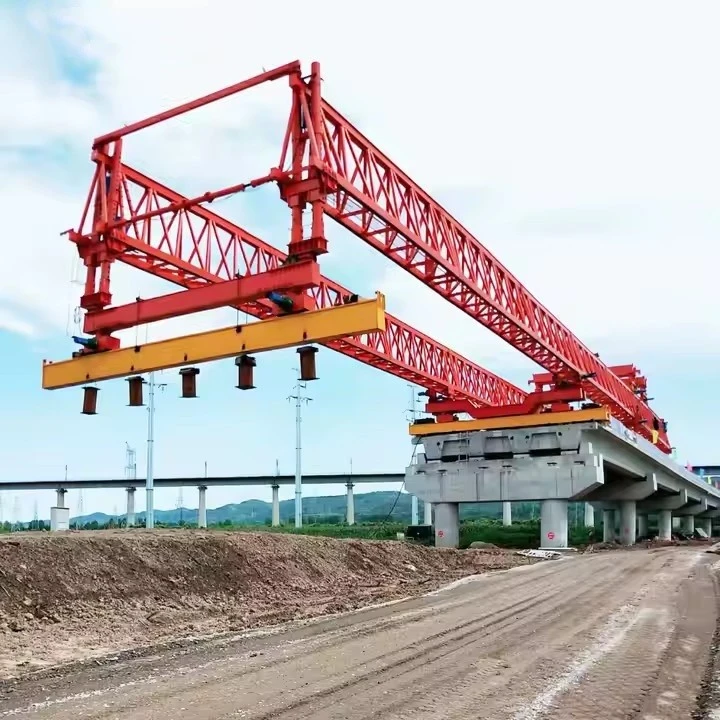

Echipament de lansare pod de 450 de tone

Un lansator de poduri de 450 de tone este un echipament greu-utilizat în construcția de poduri, în special pentru lansarea segmentelor de pod prefabricate sau asamblate la locul lor. Aceste mașini sunt esențiale pentru proiecte de infrastructură-la scară largă, cum ar fi pasajele de autostrăzi, podurile de cale ferată și viaductele.





Un echipament de lansare de poduri de 450-tone este o mașină grea concepută pentru instalarea eficientă a segmentelor mari de pod, utilizată de obicei în proiecte de infrastructură, cum ar fi autostrăzi, căi ferate și pasaje urbane. Mai jos sunt caracteristicile cheie ale unui astfel de echipament:

1. Capacitate mare de încărcare
Poate manevra segmente de pod cu o greutate de până la 450 de tone, ceea ce îl face potrivit pentru construcția de poduri cu deschidere mare-.

Ajustabil pentru diferite distribuții de sarcină pentru a asigura stabilitate în timpul lansării.

2. Design modular și reglabil
Componentele modulare permit personalizarea pentru diferite tipuri de pod (de exemplu, grinzi cu case, grinzi T-, poduri segmentare).

Suporturi reglabile și nasuri de lansare pentru a se adapta diferitelor geometrii de pod.

3. Sistem hidraulic avansat
Cricuri hidraulice de{0}}înaltă precizie pentru lansare lină și controlată.

Mecanisme de ridicare și împingere sincronizate pentru a asigura o distribuție uniformă a greutății.

4. Mișcare auto-propulsată sau cu troliu-
Unele modele folosesc mecanisme auto-propulsate (șenile sau roți), în timp ce altele se bazează pe troliu-și-sisteme de cabluri pentru mișcarea înainte.

Poate funcționa pe șine temporare sau pe platforme de pod existente.

5. Sistem de control computerizat
Monitorizarea automată a distribuției sarcinii, alinierii și nivelurilor de stres.

Feedback-în timp real pentru a preveni supraîncărcarea sau nealinierea.

6. Mecanisme de siguranță
Sisteme de frânare-nesigure pentru a preveni alunecarea accidentală.

Funcții de oprire de urgență și protecție la suprasarcină.

7. Versatilitate în metodele de lansare
Poate efectua lansare incrementală (lansare push-) sau lansare completă-, în funcție de cerințele proiectului.

Potrivit pentru alinierea podurilor drepte, curbe sau înclinate.

8. Compact și transportabil
Proiectat pentru demontare și transport ușor între șantiere.

Unele modele au mecanisme de asamblare-rapidă pentru a reduce timpul de configurare.

9. Adaptabilitate la mediu
Poate funcționa pe diferite terenuri, inclusiv pe sol moale, pante abrupte sau deasupra apei.

Materiale-rezistente la intemperii pentru durabilitate în condiții dure.

10. Eficiența costurilor și a timpului
Reduce nevoia de macarale grele, reducând costurile proiectului.

Accelerează termenele de construcție permițând operațiuni continue de lansare.





Echipament de lansare pod de 450 de tone – Specificații tehnice
Descriere generală
Scop: Proiectat pentru lansarea segmentelor de pod prefabricate din beton/oțel, grinzi sau grinzi cu deschidere completă-de până la 450 de tone.

Tip: sistem cu lansare automată-, modular sau bazat pe portal-.

Aplicație: potrivit pentru construcția de autostrăzi, căi ferate și poduri lungi-.

Principalii parametri tehnici
Capacitate maximă de lansare: 450 tone (pe segment/gripă)

Interval: reglabil (de obicei 20 m – 60 m, în funcție de configurație)

Viteza de lansare: 3–10 m/min (acționare hidraulică/electrică)

Lățimea de lucru: reglabilă pentru a se potrivi cu lățimea platformei podului (de exemplu, 10 m – 20 m)

Înălțime de ridicare: reglabilă (de exemplu, 5m – 30m deasupra solului)

Alimentare: generator diesel sau energie electrică externă (de exemplu, 380V, 50Hz, 100kW+)

Sisteme hidraulice și electrice
Presiune hidraulică: 25–35 MPa

Capacitatea pompei: 50–100 L/min

Sistem de control: telecomandă-cu dispozitive de blocare de siguranță.

Senzori: monitorizarea sarcinii, senzori de înclinare și feedback de aliniere.

Caracteristici de siguranță
Protecție la suprasarcină (-oprire automată la capacitate mai mare sau egală cu 110%).

Sistem de frânare de urgență.

Mecanism de blocare anti-alunecare.

Rezistenta la vant: stabila pana la scara Beaufort 6 (12,5 m/s).

Mobilitate și instalare
Transport: Design modular pentru dezasamblare ușoară (containerizat).

Timp de asamblare: 7–14 zile (în funcție de condițiile șantierului).

Sistem șină/șină: Opțional pentru mișcare longitudinală.

Condiții de mediu și operaționale
Temperatura de funcționare: -20 grade până la +50 grade .

Umiditate: până la 90% fără-condens.

Presiune portantă la sol: mai mică sau egală cu 150 kPa (necesită o fundație pregătită).

Conformitate și standarde
Coduri de proiectare: EN 1993, AASHTO, BS sau standarde specifice-proiectului.

Standarde de siguranță: certificat OSHA/CE.

Controlul calității: NDT (UT/MT) pentru suduri critice.





Un lansator de poduri de 450-tone este un echipament greu utilizat în construcții, în special pentru lansarea grinzilor sau a segmentelor în proiectele de construcție de poduri. Mai jos sunt componentele cheie care se găsesc de obicei într-un astfel de sistem:

1. Grinda principală de lansare (nasul de lansare)
Grinda structurală primară care susține și poziționează segmentele de pod.

Adesea modular pentru transport și asamblare ușoară.

2. Sistem hidraulic de lansare
Cricuri/împingătoare hidraulice – Oferă împingerea pentru a deplasa lansatorul înainte.

Cilindri hidraulici – Utilizați pentru ridicarea și reglarea segmentelor.

Stație de pompare – alimentează sistemul hidraulic.

3. Suport și sistem de rulmenți
Suporturi/piloane temporare – Țineți lansatorul în timpul operațiunilor.

Rulmenți de alunecare – Permite o mișcare longitudinală lină.

Picioare reglabile – Pentru corecții de înălțime și aliniere.

4. Echipamente de ridicare și manipulare
Troliuri și palanuri – Pentru ridicarea segmentelor prefabricate.

Accesorii macarale – Mecanisme auxiliare de ridicare.

5. Sistem de ghidare și aliniere
Ghidajele laterale – Asigurați o poziționare corectă.

Instrumente de aliniere laser/optic – Pentru o plasare cu precizie.

6. Sistem de control
PLC (controller logic programabil) – Automatizează mișcările.

Telecomanda – Permite reglajele operatorului de la o distanta sigura.

Senzori și sisteme de feedback – Monitorizează sarcina, alinierea și stabilitatea.

7. Cadrul Structural
Ferme și grinzi – Oferă rigiditate și distribuție a sarcinii.

Știfturi și șuruburi de conectare – Securizați secțiunile modulare.

8. Componente auxiliare
Stabilizatori/stabilizatori – Preveniți răsturnarea în timpul funcționării.

Pasarele și șine de siguranță – Pentru accesul și siguranța lucrătorilor.

Contragreutăți – Echilibrează sistemul în timpul lansării.

9. Unitate de alimentare
Generator diesel sau motor electric – alimentează sistemele hidraulice și de control.

10. Componente de transport și montare
Cărucioare de transport – Mutați segmentele în poziție.

Cărucioare de lansare – Ajută la împingerea elementelor de pod înainte.









Un lansator de poduri de 450-tone este o mașină-greută folosită pentru construirea de poduri, în special în proiecte de infrastructură la scară largă, cum ar fi autostrăzi, căi ferate și sisteme de tranzit urban. Iată câteva avantaje cheie ale utilizării unor astfel de echipamente:

1. Capacitate mare de încărcare
Poate manipula segmente de pod prefabricate, grinzi și materiale grele (până la 450 de tone), reducând nevoia de mai multe macarale sau suporturi.

Potrivit pentru poduri cu deschidere lungă-și structuri grele din beton/oțel.

2. Eficiență și viteză
Asamblarea și lansarea rapidă a segmentelor de pod, accelerând termenele proiectelor.

Designul modular permite ajustări rapide pentru diferite configurații de pod.

Reduce munca manuala si accelereaza constructia in comparatie cu metodele traditionale.

3. Precizie și siguranță
Sistemele hidraulice controlate de calculator{0}} asigură amplasarea precisă a segmentelor de pod.

Minimizează eroarea umană și îmbunătățește alinierea structurală.

Stabil și sigur în timpul operațiunilor, reducând riscurile de accidente.

4. Versatilitate
Adaptabil la diferite tipuri de poduri (grinzi cu box, grinzi T-, poduri segmentare).

Poate lucra pe diferite terenuri (urban, muntos, peste râuri sau autostrăzi).

Suporturi reglabile și vârfuri de lansare pentru diferite geometrii de pod.

5. Cost-Eficiență
Reduce dependența de mai multe macarale și structuri de susținere, reducând costurile de închiriere a echipamentelor.

Minimizează întreruperile de trafic (utile pentru proiecte urbane) permițând o construcție mai rapidă.

Durabilitate și reutilizare pe termen lung-în mai multe proiecte.

6. Impact redus asupra mediului
Mai puțină turnare-betonului pe șantier (dacă se folosesc segmente prefabricate), reducând poluarea.

Zgomot și vibrații mai reduse în comparație cu metodele tradiționale de-codare grămadă.

Utilizarea eficientă a materialelor reduce la minimum risipa.

7. Automatizare și control de la distanță
Unele modele dispun de manipulare automată a segmentelor și monitorizare de la distanță.

Îmbunătățește siguranța lucrătorilor prin reducerea expunerii directe la zonele periculoase.





Echipamentul de lansare a podurilor de 450-tone este o mașină-pendară grea folosită pentru construirea de poduri-de deschidere mare, în special în construcția de poduri segmentate prefabricate, lansarea grinzilor și ridicarea travei-cu travee. Mai jos sunt aplicațiile și caracteristicile sale cheie:

Aplicatii:
Poduri segmentare prefabricate

Folosit pentru lansarea segmentelor prefabricate din beton (cu o greutate de până la 450 de tone) pentru viaducte, poduri de autostradă și poduri de cale ferată.

Frecvent în construcția în consolă echilibrată sau metodele -cu-pentru.

Lansare grinzi (grinzi cu case, grinzi I-, grinzi U-)

Se ocupă de grinzi grele din beton precomprimat sau grinzi de oțel pentru poduri cu deschidere lungă{0}}.

Potrivit pentru lansarea grinzilor peste râuri, văi sau autostrăzi fără suporturi intermediare.

Autostrăzi urbane și poduri de metrou

Eficient în zonele urbane aglomerate unde macaralele tradiționale nu pot funcționa.

Permite o construcție rapidă cu întreruperi minime în trafic.

Poduri de teren muntoase și complexe

Ideal pentru terenuri denivelate, văi adânci sau chei înalte unde metodele convenționale nu sunt practice.

Poate funcționa cu porturi cu lansare automată-pentru pante abrupte.

Poduri feroviare și-de mare viteză

Folosit în proiecte feroviare de mare-viteză care necesită alinierea precisă a segmentelor de pod grele.





Producția unui echipament de lansare a podurilor de 450-tone implică un proces de producție complex, în mai multe etape, care necesită inginerie de precizie, fabricație grea și control riguros al calității. Mai jos este o procedură de producție structurată:

1. Design & Inginerie
Design conceptual: definiți capacitatea de încărcare (450 de tone), lungimea deschiderii, mobilitatea și mecanismul de desfășurare.

Inginerie detaliată:

Analiză structurală (FEA pentru efort, deformare și sarcini dinamice).

Proiectare sistem hidraulic/pneumatic (pentru mecanism de lansare).

Modelare CAD (AutoCAD, SolidWorks sau similar).

Conformitate cu reglementările: Asigurați aderarea la AASHTO, EN 1993 sau la alte standarde de construcție a podurilor.

2. Achizitii materiale
Oțel-de înaltă rezistență: ASTM A572 grad 50 sau echivalent pentru grinzile principale.

Componente hidraulice: pompe, cilindri și supape de control.

Electronică: Senzori, PLC-uri și sisteme de control de la distanță.

Consumabile de sudură: electrozi certificați AWS-pentru îmbinări de înaltă rezistență.

3. Procesul de fabricație
A. Fabricare structurală
Tăiere și prelucrare:

Tăiere cu plasmă/oxi-combustibil a plăcilor de oțel.

Prelucrare CNC pentru piese de precizie (pini, imbinari).

Ansamblu grinzi:

Sudați grinzi cu casete sau secțiuni de ferme (sudura cu arc scufundat pentru plăci groase).

Element de rigidizare și atașare a diafragmei.

Fabricarea boghiului și șasiului:

Axe, roți și sisteme de suspensie grele-.

B. Sisteme mecanice
Mecanism de lansare:

Asamblare de berbeci hidraulici, trolii și role.

Instalarea brațelor telescopice pentru lansare incrementală.

Sistem de acționare:

Integrare motor/pac de putere (diesel sau electric).

Configurare cutie de viteze și transmisie.

C. Sisteme electrice și de control
Instalarea cablajului.

Programare PLC pentru implementare automată.

Senzori de monitorizare a sarcinii (extensometre, senzori de presiune).

4. Controlul calității și testarea
Inspecții NDT:

Testare cu ultrasunete (UT) sau radiografie pentru suduri critice.

Inspecția particulelor magnetice (MPI) pentru fisuri de suprafață.

Testare de sarcină:

Test de sarcină statică (1,25x sarcina de proiectare, adică 562,5 tone).

Testare dinamică (cicluri simulate de lansare a podului).

Verificări funcționale:

Teste de presiune a sistemului hidraulic.

Seif-uri-sistemului de control.

5. Asamblare & Integrare
Montați sistemele mecanice pe șasiu.

Conectați liniile hidraulice și comenzile electrice.

Verificări finale de aliniere pentru lansarea șinelor/grinzilor.

6. Vopsire și protecție împotriva coroziunii
Pregătirea suprafeței: sablare (standard SA 2.5).

Acoperire:

Grund epoxidic + strat superior poliuretan.

Acoperiri bogate-zinc pentru zone cu-coroziune ridicată.

7. Testul de acceptare din fabrică (FAT)
Inspecție client în condiții de funcționare.

Revizuirea documentatiei (busteni de sudura, rapoarte de testare).

8. Transport și punerea în funcțiune a șantierului
Dezasamblare (dacă modular) pentru transport.

-Reasamblare și verificare funcțională pe site.

Instruirea operatorilor.





Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
