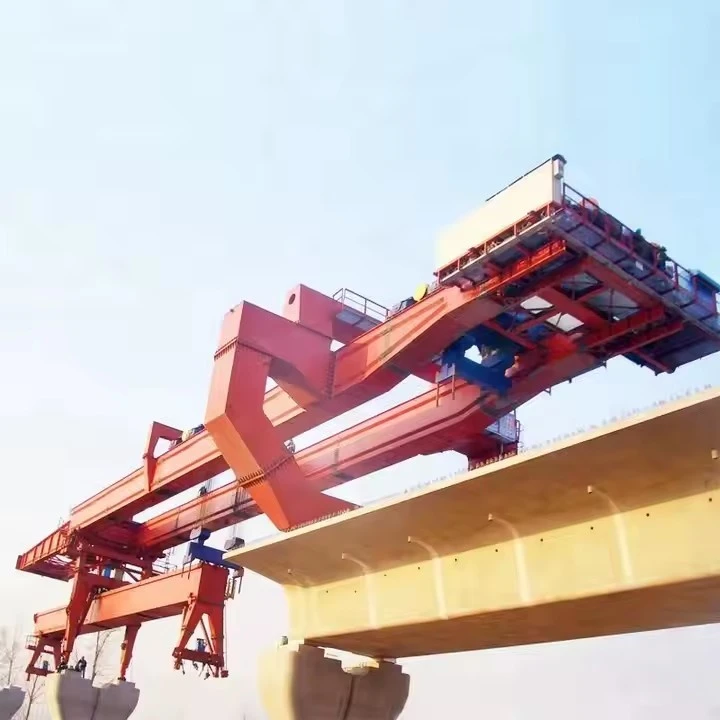

Echipament de lansare pod de 500 de tone

Un lansator de poduri de 500-tone este un echipament greu-utilizat în construcția de poduri mari, în special pentru lansarea segmentelor de pod prefabricate sau turnate-in{-la loc. Aceste mașini sunt esențiale pentru proiectele care implică poduri cu deschidere lungă, viaducte sau autostrăzi înălțate, unde macaralele tradiționale sau sistemele de prelucrare falsă nu sunt practice.





Caracteristici cheie ale unui lansator de poduri de 500 de tone:
Capacitate mare de încărcare – Proiectat pentru a manipula segmente cu o greutate de până la 500 de tone.

Mecanism de lansare automată- – Se deplasează înainte de-a lungul platformei podului pe măsură ce construcția progresează.

Design modular – reglabil pentru diferite lățimi și deschideri ale podurilor.

Sisteme hidraulice – Pentru poziționarea precisă a segmentelor grele.

Funcționare controlată de computer- – Asigură acuratețea plasării segmentelor.

Sisteme de siguranță – Include stabilizatori, mecanisme anti-alunecare și protecție la suprasarcină.





Echipament de lansare pod de 500 de tone – Specificații tehnice
1. Descriere generală
Scop: Proiectat pentru lansarea de segmente de pod prefabricate sau asamblate (grinzi, tablieri etc.) de până la 500 de tone.

Aplicație: Poduri de autostrăzi/căi ferate, poduri militare, construcție de poduri modulare.

Tip: auto-propulsat, modular sau montat pe șină-, în funcție de design.

2. Capacitatea de încărcare
Capacitate maximă de lansare: 500 de tone metrice (inclusiv segmentul de pod + greutatea echipamentului).

Lungime: reglabilă (de obicei 30 m–60 m per lansare).

Sistem de ridicare: Cricuri hidraulice sau trolii cu control sincronizat.

3. Componente structurale
Nasul de lansare/Gantry: telescopic sau modular pentru rază de acțiune reglabilă.

Cadru de susținere/grinzi: oțel-de înaltă rezistență (de exemplu, ASTM A572 grad 50).

Sistem hidraulic:

Capacitatea pompei: presiune mai mare sau egală cu 500 bar.

Cilindri: ridicare sincronizată în mai multe-puncte.

Sistem de călătorie:

Roți/Șenile: auto-propulsate cu rulmenți-pentru sarcini grele.

Ghidare pe șină (dacă este cazul): sistem de aliniere de precizie.

4. Putere și control
Sursa de alimentare: Motor diesel (de exemplu, 300–400 kW) sau motor electric (pentru instalații fixe).

Sistem de control: bazat pe PLC-cu capacitate de operare de la distanță.

Caracteristici de siguranță: senzori de sarcină, frâne de urgență, mecanisme anti-alunecare.

5. Mobilitate și configurare
Transport: Design modular pentru dezasamblare/transport prin camioane.

Timp de asamblare: mai mic sau egal cu 48 de ore (cu suport de macara).

Viteza de lansare: 5–10 m/oră (reglabilă).

6. Condiții de mediu și operaționale
Temperatura de funcționare: –20 grade până la +50 grade .

Rezistenta la vant: stabila pana la 15 m/s (operational), 25 m/s (parcat).

Presiune la sol: mai mică sau egală cu 150 kPa (cu stabilizatoare/covorașe).

7. Conformitate și standarde
Coduri de proiectare: EN 1993 (Eurocod 3), AASHTO sau specifice-proiectului.

Siguranță: OSHA/ISO 13849 (siguranța mașinilor).





Un lansator de poduri de 500-tone este un echipament greu utilizat în construcția de poduri pentru a ridica, transporta și plasa segmente mari de pod. Mai jos sunt componentele cheie ale unui astfel de sistem:

1. Principalele componente structurale
Gantry de lansare (cadru principal) – Structura primară de oțel care se întinde pe zona de construcție și susține mecanismul de lansare.

Suporturi față și spate – Suporturi temporare care stabilizează lansatorul în timpul plasării segmentului.

Launching Nose (Opțional) – O secțiune frontală extensibilă care ajută la ghidarea segmentelor de punte în poziție.

2. Sistem de ridicare și manipulare
Cricuri hidraulice (capacitate de 500-tone) – Cricuri de mare capacitate pentru ridicarea și poziționarea segmentelor de pod.

Trolii și palanuri – Sisteme electrice sau hidraulice pentru deplasarea orizontală a segmentelor.

Cărucior și mecanism de deplasare – Permite deplasarea sistemului de ridicare de-a lungul portalului.

3. Sistem de mișcare și propulsie
Sistem hidraulic Push/Pull – Mută ​​lansatorul înainte de-a lungul aliniamentului podului.

Sistem de cale sau șină – Oferă o cale ghidată pentru mișcarea lansatorului.

Grinzi/Tampoane de derapaj – Suprafețe de sprijin pentru alunecare lină în timpul lansării.

4. Sisteme hidraulice și energetice
Unitate de putere hidraulică (HPU) – Furnizează ulei sub presiune cricurilor și cilindrilor.

Panou de control (bazat pe PLC-sau manual) – Gestionează operațiuni precum ridicarea, lansarea și alinierea.

Generatoare electrice - Furnizează energie pentru motoare, comenzi și iluminat.

5. Sisteme de aliniere și poziționare
Senzori de topografie și monitorizare – Ghiduri laser sau GPS pentru plasarea precisă a segmentelor.

Suporturi ajustabile – Reglați-finat poziția lansatorului pentru precizie.

Cricuri de nivelare – Asigurați stabilitatea pe terenuri denivelate.

6. Siguranță și componente auxiliare
Frâne anti--alunecare și știfturi de blocare – Preveniți mișcarea neintenționată.

Sisteme de oprire de urgență – Pentru oprire imediată în caz de defecțiune.

Platforme de lucru și scări de acces – Pentru accesul operatorului în timpul asamblarii și întreținerii.

7. Componente de transport și asamblare
Secțiuni modulare – Permite dezasamblarea pentru transport la noi locații.

Puncte de atașare a macaralei – Pentru ridicarea și asamblarea lansatorului.









Un lansator de pod de 500-tone este un echipament greu utilizat în construcția de poduri, în special pentru lansarea de segmente prefabricate, grinzi sau trave întregi de pod. Iată principalele sale avantaje:

1. Capacitate mare de încărcare
Poate suporta până la 500 de tone, ceea ce îl face potrivit pentru poduri cu deschidere mare-, viaducte de autostrăzi și poduri de cale ferată.

Reduce nevoia de mai multe macarale sau structuri de susținere, îmbunătățind eficiența.

2. Precizie și control
Echipat cu sisteme de control hidraulice sau computerizate pentru poziționarea precisă a segmentelor de pod.

Asigură plasarea lină și sigură a componentelor grele.

3. Eficiență în timp și costuri
Accelerează construcția prin lansarea de segmente mari într-o singură operațiune.

Reduce costurile cu forța de muncă și echipamentele în comparație cu metodele tradiționale precum ridicarea macaralei.

4. Adaptabilitate la diferite tipuri de poduri
Funcționează pentru grinzi cu case, grinzi T-, poduri segmentate și ferme din oțel.

Suporturile reglabile și designul modular permit utilizarea pe diferite terenuri (urban, muntos sau deasupra apei).

5. Siguranță sporită
Minimizează riscurile asociate cu ridicarea și asamblarea manuală.

Sistemele de sprijin stabile previn accidentele în timpul lansării.

6. Impact redus asupra mediului
Necesită mai puține suporturi temporare, minimizând perturbarea solului.

Zgomot și vibrații mai reduse în comparație cu mai multe macarale grele.

7. Capacitate de lansare pe distanță lungă-
Poate lansa segmente de pod pe trave lungi (50 m până la 100 m+) fără suporturi intermediare.

Ideal pentru traversarea râurilor, văilor sau autostrăzilor fără a perturba traficul de dedesubt.

8. Automatizare și operare de la distanță
Unele modele dispun de sincronizare automată pentru distribuția echilibrată a sarcinii.

Monitorizarea de la distanță îmbunătățește eficiența și siguranța.

9. Durabilitate și întreținere redusă
Construit cu-oțel de înaltă rezistență și componente-rezistente la uzură pentru utilizare pe termen lung-.

Necesită timp de oprire minim pentru întreținere.

10. Versatilitate în metodele de construcție
Acceptă lansarea incrementală, cantilever echilibrat și tehnici de lansare-toată.

Poate fi folosit atât pentru construcția de poduri prefabricate, cât și turnate-in-in situ.

Concluzie
Un lansator de poduri de 500-tone este o soluție extrem de eficientă, sigură și rentabilă-pentru construcția de poduri moderne, în special pentru proiectele de infrastructură-la scară largă. Capacitatea sa de a face față sarcinilor masive cu precizie îl face indispensabil pentru inginerii care lucrează la viaducte, pasaje supraevaluate și poduri cu deschidere lungă.





Echipamentul de lansare a podurilor de 500-tone este o mașină-pendară grea folosită în principal la construcția de poduri, în special pentru lansarea segmentelor de pod prefabricate sau turnate-in loc. Mai jos sunt aplicațiile și caracteristicile sale cheie:

Aplicatii:
Lansarea segmentului prefabricat – Folosit pentru ridicarea și poziționarea segmentelor prefabricate din beton pentru poduri cu grinzi, viaducte și poduri-cablate.

Span-by-Span Construction – Facilitează lansarea progresivă a platformelor de pod peste suporturi.

Construcție în consolă echilibrată – Ajută la plasarea simetrică a segmentelor în construcția podurilor în consolă.

Ridicarea greutăților în spații închise – Ideal pentru medii urbane sau restrânse în care macaralele au acces limitat.

Poduri feroviare și autostrăzi – utilizate în mod obișnuit în proiecte de infrastructură-la scară largă.





Producția unui lansator de pod de 500-tone este un proces complex care implică proiectare, achiziție de materiale, fabricare, asamblare, testare și punere în funcțiune. Mai jos este o procedură de producție structurată pentru astfel de echipamente grele de lansare a podurilor:

1. Faza de proiectare și inginerie
Analiza cerințelor: definiți capacitatea de încărcare (500 de tone), lungimea deschiderii, mobilitatea și adaptabilitatea terenului.

Design structural: modelare CAD (AutoCAD, SolidWorks) pentru ferme, nas de lansare, cadre de susținere și sisteme hidraulice.

Simulare și validare: Analiză cu elemente finite (FEA) pentru teste de stres, deformare și sarcină dinamică.

Conformitatea cu reglementările: asigurați respectarea standardelor (AASHTO, EN, ISO sau specificații specifice-clientului).

2. Achizitii materiale
Oțel-de înaltă rezistență: ASTM A572 grad 50 sau echivalent pentru grinzile principale.

Componente hidraulice: pompe, cilindri (capacitate de 500 de tone) și supape de control.

Piese mecanice: roți dințate, rulmenți, troliuri și boghiuri (auto{0}}propulsate sau montate-pe șină).

Sisteme electrice și de control: PLC-uri, senzori și module de operare la distanță.

3. Procesul de fabricație
A. Fabricare structurală
Tăiere și modelare: tăiere CNC cu plasmă/oxi-combustibil pentru plăci de oțel.

Sudare: sudare cu arc submers (SAW) pentru grinzi; sudori certificati (standarde AWS/EN).

Prelucrare: găurire, frezare pentru alinierea precisă a găurilor pentru șuruburi-.

B. Ansamblu hidraulic și mecanic
Ansamblu circuit hidraulic: Integrarea pompelor, furtunurilor și cilindrilor.

Boghiu și sistem de tracțiune: Instalarea roților, motoarelor și sistemelor de frânare.

C. Sisteme electrice și de control
Cablare și senzori: celule de sarcină, senzori de poziție și opriri de urgență.

Panou de control: programare PLC pentru lansare sincronizată.

4. Asamblare & Integrare
Sub-ansamblu: îmbinați grinzile, nasul de lansare și cadrele de susținere.

Integrare completă: Montați sisteme hidraulice, boghiuri și dulapuri de control.

Verificări de aliniere: aliniere cu laser pentru paralelismul șenile/roate.

5. Testare și control al calității
Testarea sarcinii: Aplicați 110% din sarcina de proiectare (550 tone) într-un mediu controlat.

Teste funcționale: Verificați extensia/retragerea hidraulică, mișcarea boghiului și stabilitatea.

Verificări de siguranță: oprire de urgență, protecție la suprasarcină și-seifuri.

6. Vopsire și protecție împotriva coroziunii
Pregătirea suprafeței: sablare (standard SA 2.5).

Acoperire: Grund epoxidic + strat superior poliuretan pentru rezistență la intemperii.

7. Dezasamblare și ambalare
Defalcare modulară: demontați în secțiuni transportabile (containere de max. 40ft).

Protecție: împachetări anti-coroziune pentru transport maritim/rutier.

8. Pe-instalare și punere în funcțiune
Reasamblare: ghidat de manualele de asamblare.

Testare pe teren: Lansare de probă cu încărcări incrementale (50% → 100% → 110%).

Instruire pentru operatori: sesiuni practice-pentru implementare și întreținere.

9. Documentare și predare
As-Desene construite: modele CAD actualizate.

Manuale: Ghiduri de utilizare, întreținere și depanare.

Certificate: rapoarte de testare a materialelor (MTR), inspecții de sudură și înregistrări ale testelor de sarcină.





Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
