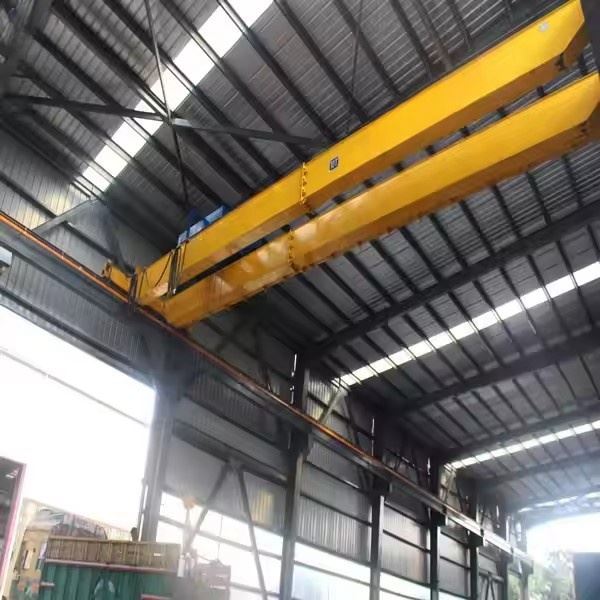

Atelier de tip european Pod macara cu două grinzi

Ce este o macara pod cu două grinzi pentru atelier de tip european?

Este un design modular, standardizat de macara rulantă care își are originea în Europa (urmând standarde precum FEM). Se caracterizează prin structura sa optimizată, componentele de-performanță înaltă și caracteristicile de siguranță-încorporate, făcându-l o alegere premium pentru ateliere și fabrici care necesită ridicare fiabilă și grea-.

Gândiți-vă la el ca „sedanul european premium” al lumii macaralelor-suplet, eficient, plin de tehnologie și construit pentru performanță și confort pentru operator.



Avantaje față de Macaralele „tradiționale”.

Înălțime superioară a cârligului:Designul-încărcăturii reduse maximizează înălțimea de ridicare în instalațiile cu tavane joase.

Control neted și precis:VFD-urile pentru toate mișcările permit controlul micro-vitezei și plasarea precisă a sarcinii, esențiale pentru sarcinile de asamblare de precizie.

Fiabilitate ridicată și întreținere redusă:Utilizarea componentelor premium standardizate și a sistemelor închise duce la mai puțini timpi de nefuncționare și la o întreținere mai ușoară.

Siguranță sporită:Construit cu funcții precum limitatoare de suprasarcină, întrerupătoare de limită, sisteme de evitare a coliziunilor și alimentare sigură ca standard.

Eficiență energetică:Motoarele și acționările moderne consumă mai puțină energie decât tehnologiile mai vechi de macarale.

Estetică și curățenie:Aceste macarale au adesea un design elegant, închis, cu finisaje vopsite, contribuind la un mediu de atelier mai curat și mai profesionist.



Macara cu două grinzi convenționale de tip european vs

Caracteristică	Tip european	Grăndă dublă convențională/generală
Proiectare grinzi	Gripă cu case optimizată, ușoară	Adesea mai grea I-grinzi sau structură de ferme
Înălțimea capului	Înălțime redusă pentru cap	Înălțime superioară
Controla	VFD-uri pentru toate mișcărilepentru netezime	Poate avea control în trepte, bazat pe contactor{0}
Poziția palanului	Între grinzi (-sus)	Poate fi cel mai bun-alergare sau sub-alergare
Componente	Modular, standardizat	Poate fi personalizat-cu diferite mărci
Siguranță și curățenie	Sisteme închise, design elegant	Aspect mai deschis și industrial

Concluzie:Macara pod cu două grinzi pentru atelierul de tip european reprezintă asoluție proiectată{0}}de vârfpentru industria modernă. Este alegerea preferată pentru companiile care își văd macaraua ca un instrument de productivitate esențial și acordă prioritate siguranței, preciziei și fiabilității-pe termen lung față de cel mai mic cost inițial.



Componente de bază: rulment, cutie de viteze, motor, pompă

Locul de origine: Henan, China

Garantie: 1 an

Greutate (KG): 2000 kg

Inspecție video de ieșire-: furnizat

Raport de testare a mașinilor: furnizat

Design: fascicul dublu

Eficacitate: eficiență ridicată

Viteza de funcționare: funcționare de mare viteză

Stabilitate:funcție anti-swing

Culoare: Opțional

Sursa de alimentare: 110V/220V/230V/380V/440V, personalizat

Anvergura: 7,5-31,5m

1. Sistem structural primar (cadru optimizat)

Grinzi cu case optimizate:Miezul designului. Acestea sunt cutii de oțel sudate, de obicei cu aprofil trapezoidal. Această formă oferă o rigiditate superioară, reduce greutatea și permite un aspect curat și modern. Plăcile de oțel sunt adesea sablate-și vopsite cu un strat epoxidic durabil.

Camioane cu capetele sudate:Cadrele de capăt sunt sudate din tablă de oțel (nu șuruburi) și sunt ele însele structuri de cutie rigide. Grinzile principale sunt sudate direct la camioanele de capăt, creând o singură unitate „pod” foarte rigidă. Acest lucru elimină oboseala de flexibilitate și șurub întâlnită în modelele tradiționale.

Pistă și șine:Grinzi de piste instalate cu precizie-cu șine de oțel de înaltă-întindere. Camioanele de capăt ale macaralei rulează pe acestea cu o precizie ridicată de aliniere.

2. Sistem de ridicare și călătorie (transmisia de-înaltă performanță)

Unitate de ridicare principală:Un palan premium cu cablu de sârmă, cu spațiu redus-la cap, montat pe cărucior. Caracteristicile cheie includ:

Motor cu dublă-viteză sau cu viteză variabilă:Pentru poziționarea precisă a sarcinii.

Sistem de franare redundant:O frână cu disc electro-primară și o frână de menținere a sarcinii mecanice secundare-.

Tambur de precizie:Tambur prelucrat cu caneluri pentru o bobinare uniformă a cablului.

Ghid de frânghie:Asigură că cablul de sârmă se înfășoară corect pe tambur.

Palan auxiliar:Un palan mai mic, mai rapid, montat pe același cărucior, folosit pentru sarcini mai ușoare pentru a îmbunătăți eficiența muncii. Împărtășește aceleași-principii de design de înaltă calitate ca și palanul principal.

Cadru cărucior:Un cadru robust care transportă palanul principal și auxiliar. Se rulează pe șine poziționate petopa grinzilor principale.

Unități de călătorie cu cărucior:Cuprind motoare, cutii de viteze și roți. Acestea sunt adesea unități modulare „înșurubate-pentru întreținere ușoară.

Călătorii în pod (călătorie lungă):Sistemul care deplasează întreaga macara de-a lungul pistei.

Unități de acționare modulare:Unități de transmisie autonome-(motor, cutie de viteze, frână și roată) fixate cu șuruburi la capătul camioanelor. De obicei, o unitate de propulsie pe roată (adesea 4 sau 8 în total).

Sincronizare:Dispozitivele de acţionare sunt sincronizate electronic prin intermediul sistemului de control pentru a preveni deformarea (înclinarea) podului.



3. Sistem de putere și control (nervii inteligenți)

Sistem de bare conductoare închise (bară colectoare):O caracteristică cheie europeană. În loc de cabluri festone deschise, puterea este furnizată macaralei prin bare izolate, închise din cupru sau aluminiu, găzduite într-o carcasă de protecție din oțel sau plastic. Colectorii de pe macara alunecă de-a lungul acestor bare. Acest sistem este mai sigur, mai fiabil și necesită mai puțină întreținere.

Unități de frecvență variabilă (VFD):Instalat pentrutoate cele trei mișcări(Palan, cărucior, pod). VFD-urile permit o accelerare și decelerare lină și controlată, permițând poziționarea precisă a sarcinii și eliminând mișcările sacadate.

Controler logic programabil (PLC):„Creierul” macaralei. Acesta integrează controlul tuturor funcțiilor, monitorizează dispozitivele de siguranță, furnizează informații de diagnosticare și poate interfața cu sistemele de fabrică-superioare.

Interfete operator:

Stație de suspendare ergonomică:O stație de control ușoară, suspendată, cu joystick-uri și butoane etichetate clar.

Telecomanda radio:Un transmițător fără fir care permite operatorului să controleze macaraua de pe podea.

Cabina operatorului:O cabină-climatizată, amortizată-de zgomot, cu vedere panoramică, scaune ergonomice și instrumente completă.

4. Sisteme de siguranță și auxiliare (protecțiile integrate)

Indicator de moment de încărcare (LMI):Un dispozitiv de siguranță critic care monitorizează în mod constant greutatea încărcăturii și previne supraîncărcarea macaralei. Afișează sarcina pe un afișaj din cabină sau pe pandantiv.

Întrerupătoare de limită:

Limita superioară/inferioară a palanului:Reduce automat puterea la extreme de călătorie.

Limite de călătorie cu cărucior și pod:Împiedică căruciorul și macaraua{0}}deplasarea excesivă.

Sistem anti-coliziune:Utilizează senzori (laser, ultrasonic sau infraroșu) pentru a detecta obstacole sau alte macarale de pe aceeași pistă și încetinește sau oprește automat macaraua pentru a preveni impactul.

Dispozitive auxiliare:

Dispozitive de avertizare:Faruri rotative și sirene care se activează atunci când macaraua este în mișcare.

Alei și platforme:Pasarele pe toată-lungimea, anti-alunecare, cu balustrade pe pod pentru inspecție și întreținere în siguranță.

Butoane de oprire de urgență:Situat pe pandantiv, în cabină și în locuri cheie ale structurii macaralei.

Schiţa

Tehnic principal





Avantajele macaralei pod cu două grinzi pentru ateliere de tip european

Acest design de macara oferă beneficii semnificative față de modelele tradiționale, concentrându-se pe costul total de proprietate, performanță și siguranță.

1. Productivitate și eficiență operațională maximizate

Manipulare de precizie:Echipat cuUnități de frecvență variabilă (VFD)pe toate mișcările (palan, cărucior, pod), permițând accelerare și decelerare lină. Acest lucru permite amplasarea precisă a sarcinii, esențială pentru sarcinile de asamblare și elimină oscilațiile dăunătoare ale sarcinii.

Operare de-viteză mare:Proiectat pentru viteze mai mari de ridicare și de deplasare decât macaralele standard, reducând semnificativ timpul de ciclu.

Sistem dublu de ridicare:Configurația comună a aPalan principal(pentru sarcini grele) și anPalan auxiliar(pentru manipularea mai rapidă a încărcăturilor mai ușoare) oferă o flexibilitate operațională extraordinară și accelerează fluxul de lucru.

Ergonomie excelentă a operatorului:Cabinele confortabile,-climatizate și telecomenzile radio intuitive reduc oboseala operatorului și măresc productivitatea și siguranța.

2. Design tehnic superior și optimizare a spațiului

Design cu înălțime redusă:Palanul este montat între grinzi pe un cărucior de rulare superior-. Această configurație oferăînălțimea maximă posibilă a cârligului, care este un avantaj critic în instalațiile cu tavane joase, permițându-vă să utilizați întregul volum cubic al clădirii dumneavoastră.

Structura portantă optimizată de sarcină-:Cel sudatgrinda cutiedesignul oferă cel mai bun raport rezistență-la-greutate. Oferă o rigiditate superioară, minimizând deformarea sub sarcină și asigurând-integritatea structurală pe termen lung.

Modularitate și standardizare:Construit cu componente pre-proiectate, modulare (cum ar fi șuruburi-pe unități de antrenare). Acest lucru simplifică întreținerea, reduce stocul de piese de schimb și scurtează timpul de reparație.

3. Siguranță și fiabilitate îmbunătățite

Sisteme de siguranță integrate:Caracteristici precumIndicatori de moment de încărcare (LMI), sistemele anti-coliziune și întrerupătoarele de limită cuprinzătoare sunt adesea standard, prevenind suprasarcinile și accidentele.

Fail-Frânare sigură:Sistemele de frânare redundante ale palanului (frâne primare și secundare) și frânele fiabile la toate mișcările de deplasare asigură o funcționare sigură în orice moment.

Livrare de energie curată:Utilizarea unuisistem de bare conductoare închise (bare colectoare).este mai sigur și mai fiabil decât cablurile festone deschise, reducând riscul defecțiunilor electrice și deteriorării cablurilor.

4.-Valoare economică pe termen lung și întreținere redusă

Costul total de proprietate redus (TCO):În timp ce investiția inițială este mai mare, cea a macaraleifiabilitate ridicată, eficiență energetică și ușurință de întreținereduce la costuri semnificativ mai mici pe toată durata de viață.

Eficiență energetică:Motoarele moderne și VFD-urile optimizează consumul de energie, în special în timpul operațiunilor cu sarcină parțială-și a ciclurilor de pornire/oprire controlate.

Durabilitate:Materialele de-înaltă calitate, fabricarea superioară (conexiuni sudate) și finisajele rezistente-la coroziune asigură o durată de viață lungă chiar și în medii solicitante.



Aplicații ale macaralei pod cu două grinzi pentru ateliere de tip european

Acest tip de macara este echipamentul de alegere pentru aplicațiile industriale solicitante în care performanța, precizia și fiabilitatea nu sunt-negociabile.

1. Fabricarea de mașini și echipamente grele

Aplicație:Asamblarea excavatoare mari, macarale, echipamente agricole și prese industriale.

De ce este ideal:Controlul de precizie permite amplasarea delicată a componentelor masive precum angrenajele, carcasele și brațele. Capacitatea mare și rigiditatea gestionează greutățile extreme în siguranță.

2. Industria Auto

Aplicație:Ștanțarea liniilor de presă, manipularea matrițelor și mutarea șasiului și ansamblurilor vehiculelor.

De ce este ideal:Timpul de ciclu rapid și poziționarea precisă sunt esențiale. Sistemul de ridicare dual-este perfect pentru a manipula eficient unelte și componente de diferite dimensiuni.

3. Sectorul de producere a energiei electrice

Aplicație:Întreținere și asamblare de turbine, generatoare și transformatoare mari în centrale hidro, termice și nucleare.

De ce este ideal:Abilitatea de a face micro-mișcări cu componente masive și scumpe este critică. Fiabilitatea macaralei este primordială în aceste operațiuni critice de-înaltă valoare.

4. Industria aerospațială

Aplicație:Manipularea și poziționarea componentelor de aeronave mari, delicate și de mare{0}}valoare, cum ar fi aripi, secțiuni de fuzelaj și ansambluri de motor.

De ce este ideal:Mișcarea lină și fără vibrații- oferită de VFD previne deteriorarea structurilor sensibile. Precizia se măsoară în milimetri.

5. Centre de service oțel și fabricație de metal

Aplicație:Manipularea și prelucrarea bobinelor, plăcilor și structurilor grele din oțel.

De ce este ideal:Construcția robustă rezistă la utilizare constantă. Designul cu încăpere redusă maximizează spațiul de depozitare și procesare sub macara.

6. Fabricarea fabricii de hârtie și a mașinilor de imprimat

Aplicație:Instalarea și întreținerea rulourilor masive și a utilajelor utilizate în producția și imprimarea hârtiei.

De ce este ideal:Necesită o precizie extremă pentru a evita deteriorarea rosturilor la sol-costisitoare și de precizie în timpul manipulării.

7. Constructii navale si fabricatii grele

Aplicație:Mutarea și poziționarea plăcilor mari de oțel, a secțiunilor prefabricate și a componentelor navei.

De ce este ideal:Combinația dintre capacitate mare, deschideri lungi și control precis îl face indispensabil în șantierele navale moderne.



Producția de aAtelier de tip european Pod macara cu două grinzieste un proces meticulos care combină tehnici avansate de fabricație cu un control riguros al calității. Este mult mai structurat și standardizat decât producția de macarale tradiționale.

Iată o detaliere a procedurii tipice de producție.



Etapa 1: Comanda și clarificarea tehnică

Intrare:Specificațiile clientului (capacitate, deschidere, înălțime de ridicare, clasă de lucru, mod de control).

Proces:Echipa de ingineri analizează toate cerințele pentru a se asigura că sunt fezabile și sunt conforme cu standardele (FEM, ISO, CMAA). Orice ambiguități sunt clarificate cu clientul.

Ieșire:O fișă de specificații tehnice finalizată și aprobată care servește drept plan pentru producție.



Etapa 2: Inginerie și proiectare

Aceasta este o fază critică în care macaraua este practic construită.

Modelare 3D:Întreaga macara este modelată în software CAD 3D (de exemplu, SolidWorks, AutoCAD Inventor). Aceasta permite:

Verificări de interferență:Asigurarea că toate componentele se potrivesc perfect între ele.

Analiza stresului (FEA):Analiza cu elemente finite este efectuată pe grinzile principale și pe camioanele de capăt pentru a simula condițiile de încărcare, a optimiza utilizarea materialului și a asigura integritatea structurală.

Desene detaliate:Sunt create desene de producție pentru fiecare piesă, desene de ansamblu și desene generale de aranjament.

Scheme electrice:Sunt proiectate configurațiile panoului de control, schemele de cablare și graficele cablurilor.



Etapa 3: Achiziția și pregătirea materialelor

Achizitii:Materiile prime de{0}}înaltă calitate sunt comandate de la furnizori certificați. Aceasta include:

Plăci de oțel:Pentru grinzi și camioane de capăt (de obicei, clasa S355JR sau mai mare).

Profiluri:Secțiuni standard din oțel pentru pasarele și suporturi.

Componente achizitionate:Palan, motoare, roți, rulmenți, VFD, PLC-uri, bare conductoare și alte componente electrice de la mărci de renume.

Preparare:Plăcile de oțel sunt tăiate la dimensiune folosind mașini CNC de tăiat cu plasmă sau laser pentru o mare precizie. Sub-componentele sunt pregătite pentru sudare.



Etapa 4: Fabricare și asamblare

4.1 Fabricarea grinzii principale:

Pregătirea panoului:Plăcile de oțel tăiate sunt presate și formate în panourile dorite în formă de U-sau cu secțiune-.

Sudarea automata:Grinda este asamblată și sudată folosind sudarea cu arc submers (SAW) sau alte tehnici de sudare automată. Acest lucru asigură o penetrare adâncă și sudură-consistentă și de înaltă rezistență.

Contravântuire temporară:Pentru a preveni deformarea în timpul fabricării și manipulării, contravântuirile temporare sunt sudate.

4.2 Finalizarea fabricării camionului:

Cadrele de capăt sunt fabricate din tablă de oțel, cu prelucrare precisă efectuată pe suprafețele de montare a roților pentru a asigura o aliniere perfectă.

4.3 Fabricarea cadrului căruciorului:

Cadrul care va transporta palanele principale și auxiliare este construit, cu mare precizie pentru a asigura alinierea corectă a roților care rulează pe șinele grinzilor.



Etapa 5: Prelucrare și găurire

Grinzile principale și camioanele de capăt sunt mutate în centre mari de prelucrare CNC.

Suprafețele de îmbinare dintre grinzi și stivuitoare sunt prelucrate pentru a asigura o potrivire perfectă, plană, pentru sudare.

Toate găurile de conectare pentru unitățile de antrenare, atașamentele șine și alte componente sunt găurite cu precizie pentru a asigura alinierea perfectă și interschimbabilitatea componentelor.



Etapa 6: Tratarea suprafeței și vopsirea

Sablare abrazivă:Întreaga structură este împușcată-pentru a îndepărta depunerile, rugina și contaminanții, creând un profil perfect al suprafeței pentru aderența vopselei.

Pictura:Se aplică un sistem de vopsea-de înaltă calitate, de obicei:

Grund:Un grund epoxidic pentru rezistență la coroziune.

Strat intermediar:Un strat de construcție pentru durabilitate.

Topcoat:Un strat de suprafață din poliuretan în culoarea specificată de client pentru rezistență la UV și un finisaj profesional. Acesta este adesea aplicat într-o cabină de vopsire controlată, fără praf-.



Etapa 7: Asamblare electrică și mecanică

Asamblare mecanică:

Grinzile sunt sudate la camioanele de capăt pentru a forma structura finală, rigidă a podului.

Cadrul căruciorului pre-asamblat este echipat cu roțile, transmisiile și palanul principal și auxiliar.

Unitățile de antrenare modulare sunt prinse cu șuruburi pe stivuitoare.

Pe grinzile căruciorului sunt instalate șine.

Sunt instalate pasarele, scări și balustrade.

Ansamblu electric:

Sistemul de bare conductori închise este instalat de-a lungul pistei și podului macaralei.

Panourile de control cu ​​PLC-uri și VFD-uri sunt montate în carcase protejate.

Toate motoarele, întrerupătoarele de limită, senzorii și cabina operatorului sau stația suspendată sunt cablate.



Etapa 8:-Testări și inspecții interne (Test de acceptare în fabrică FAT -)

Înainte de dezmembrare, macaraua completă este asamblată în fabrică și testată.

Inspecție vizuală:Verificarea manoperei, a calității vopselei și a asamblarii.

Fără-test de încărcare:Executarea tuturor mișcărilor (palan, cărucior, pod) pentru a verifica funcționarea fără probleme, alinierea și nivelul de zgomot.

Test de încărcare:Dirijarea aTest de sarcină statică 125%.(macaraua este ridicată cu o sarcină de probă cu 25% peste capacitatea sa nominală de a verifica integritatea structurală) și unTest de sarcină dinamică 110%.(macaraua este acţionată prin toate mişcările cu o suprasarcină de 10% pentru a verifica performanţa în condiţii de lucru).

Test de funcționalitate:Verificarea tuturor dispozitivelor de siguranță (întrerupătoare de limită, frâne, LMI, oprire de urgență) funcționează corect.



Etapa 9: Dezmembrare, ambalare și expediere

După trecerea tuturor testelor, macaraua este dezasamblată cu grijă în secțiuni logice pentru transport (de exemplu, două grinzi principale, două camioane de capăt, unitate cărucior, tablouri electrice).

Componentele sunt ambalate și ambalate profesional pentru a preveni deteriorarea în timpul transportului.

Toată documentația (rapoarte de testare, certificate, manuale, desene) este pregătită pentru client.



Etapa 10: Instalarea pe șantier și punerea în funcțiune (de către tehnicieni autorizați)

Componentele sunt transportate la locul clientului.

Tehnicienii autorizați remontează macaraua pe pista pregătită.

Se fac conexiunile și ajustările finale.

O finalăTest de acceptare a site-ului (SAT)se realizează pentru a se asigura că macaraua funcționează perfect în mediul său final înainte de a fi predată clientului.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
