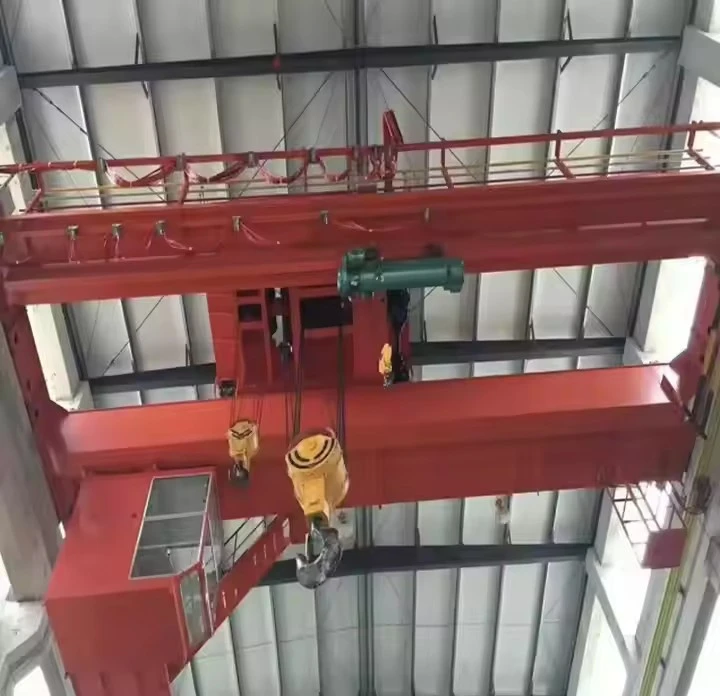

Macara rulantă de turnătorie

Ce este o macara rulantă de turnătorie?

A Macara rulantă de turnătorie(numită adesea Macara de turnătorie sau Macara cu metal fierbinte) este o macara rulantă-grea, special concepută pentru service în turnătorii și oțelării. Rolul său principal este de a manipula materiale extrem de fierbinți, grele și adesea topite, cum ar fi oalele de metal topit, baloanele de turnare și matrițele grele, cu fiabilitate și siguranță absolută.

Caracteristici cheie și caracteristici de design

Macaralele de turnătorie sunt într-o clasă proprie, concepute pentru a funcționa în condiții severe de căldură, praf și încărcături de șoc.

1. Clasificare și structură pentru sarcini grele-:

Clasa de serviciu la turnătorie:Evaluat în conformitate cu standarde stricte, cum ar fiFEM 2m sau ISO M8, indicând o utilizare foarte grea-cu cicluri de încărcare extreme și sarcini de șoc.

Design grinzi duble:Universal pentru macarale de turnătorie pentru a oferi rezistența, rigiditatea și înălțimea ridicată a cârligului necesare pentru ridicarea oalelor masive.

Construcție robustă:Toate componentele structurale (grinzi, camioane de capăt) sunt construite cu material suplimentar pentru a rezista la oboseală cauzată de dilatarea termică și sarcinile grele.

2. Atașamente specializate de ridicare:

Palan principal cu cărucior:Echipat cu un palan de sarcină grea-pentru sarcina principală de a ridica oale. Căruciorul este adesea de tip „mergător” pentru o mai bună distribuție a greutății pe distanțe lungi.

Palan auxiliar:Un palan secundar, cu capacitate mai mică-pe același cărucior, pentru manipularea matrițelor, miezurilor și a altor echipamente, oferind flexibilitate operațională.

Cârlig pentru oală:Dispune de un cârlig C-special sau de un cârlig rotativ, conceput pentru a cupla în siguranță toroanele unei oale, prevenind decuplarea accidentală.

3. Protecție împotriva căldurii și scânteilor:

Scuturi termice:Apărătoarele de protecție sunt instalate deasupra cârligului pentru a devia căldura radiantă de la sarcină departe de mașinile de ridicare ale macaralei și cablurile de sârmă.

Cabluri de-sârmă de temperatură ridicată:Utilizează frânghii cu lubrifianți speciali și materiale de bază care pot rezista la temperaturi mai ridicate fără a se degrada.

Instalatii electrice protejate:Toate motoarele, panourile și cablurile sunt complet închise și adesea plasate în compartimente protejate termic-pentru a le proteja de praf, umiditate și căldură ambientală extremă.

Opțiuni de-rezistență la scântei:În zonele cu praf exploziv, componentele pot fi prevăzute cu caracteristici rezistente la scântei-, cum ar fi apărătoare de bronz pentru roți sau componente specifice din aliaj.

4. Sisteme de redundanță și siguranță:

Sisteme de frânare duble:Frâne multiple, redundante{0}}de siguranță la toate mișcările de ridicare și de deplasare.

Indicator de moment de încărcare (LMI):Un sistem critic care monitorizează greutatea încărcăturii în timp real-pentru a preveni supraîncărcările periculoase.

Întrerupătoare de limită de suprasarcină:Împiedică ridicarea palanului dincolo de sarcina de lucru sigură.

-Oprire de urgență:Butoane E-stop ușor accesibile de pe cabină și pandantiv.

5. Control și funcționare:

Cabină izolată a operatorului:Cabina este cu aer-condiționat, presurizat cu aer filtrat și puternic izolată pentru a proteja operatorul de căldură, fum și zgomot. Este pozitionat pentru o vizibilitate optima a oalului si a zonei de turnare.

Control de precizie:Palanele dispun de comenzi de micro-viteză („viteză de glisare”) pentru a permite o poziționare precisă în timpul procesului critic de turnare.

Telecomanda radio:Ca o alternativă la cabină, aceasta permite operatorului să se deplaseze în locația cea mai sigură și optimă pentru vizualizarea ascensorului.

Componente de bază: rulment, cutie de viteze, motor, pompă

Locul de origine: Henan, China

Garantie: 1 an

Greutate (KG): 2000 kg

Inspecție video de ieșire-: furnizat

Raport de testare a mașinilor: furnizat

Design: fascicul dublu

Eficacitate: eficiență ridicată

Viteza de funcționare: funcționare de mare viteză

Stabilitate:funcție anti-swing

Culoare: Opțional

Sursa de alimentare: 110V/220V/230V/380V/440V, personalizat

Anvergura: 7,5-31,5m

1. Sistem structural primar (cadru de sarcină grea-)

Pod cu două grinzi:Miezul macaralei, constând din două grinzi cu case din oțel fabricate puternic, proiectate pentru rezistență și rigiditate maximă pentru a face față sarcinilor severe de șoc de la oale și metalul topit.

Camioane cu capăt armat:Structurile de la fiecare capăt al podului care adăpostesc roțile de deplasare, motoarele și angrenajele. Sunt construite cu o ranforsare suplimentara pentru a sustine greutatea imensa.

Piste și șine grele-:Sine șine robuste și coloane/structuri de susținere concepute pentru a suporta sarcinile dinamice ale macaralei și capacitatea maximă a acesteia, adesea cu contravântuiri suplimentare.

2. Sisteme de ridicare și manipulare (Componentele calului de lucru)

Ansamblu palan principal:Mecanismul primar de ridicare, proiectat pentru capacitatea maximă a macaralei.

Motor de ridicare-cuplu ridicat:Conceput pentru porniri și opriri grele-.

Frâne cu disc multiple-:Sisteme de frânare redundante, sigure-care sunt esențiale pentru susținerea sarcinilor grele și periculoase.

Unitate de ridicare cu angrenaj:Angrenaj-pentru a face față sarcinii și șocurilor.

Palan auxiliar:Un al doilea palan cu capacitate mai mică-pe același cărucior pentru manipularea matrițelor, miezurilor și a altor echipamente, oferind flexibilitate operațională fără a fi nevoie de o a doua macara.

Cărucior specializat:Cadrul care transportă palanul principal și auxiliar.

Cadru cărucior:Construit pentru a rezista expansiunii termice și sarcinilor grele.

Unități de călătorie cu cărucior:Motoare și angrenaje pentru deplasarea palanelor de-a lungul grinzilor podului.

Accesoriu pentru ridicarea oalelor:Un cârlig special proiectat (adesea un cârlig C-sau un cârlig rotativ motorizat) care cuplează în siguranță știfturile (știfturile) pe o oală pentru a preveni decuplarea accidentală.

3. Sisteme de protecție împotriva căldurii și a pericolelor (Armura defensivă)

Scuturi termice și deflectoare:Plăci metalice instalate deasupra zonei cârligului pentru a devia căldura radiantă din metalul topit departe de mașinile de ridicare a macaralei, cablurile de sârmă și componentele electrice.

Sisteme electrice protejate:

Conductori inchisi:Sisteme de livrare a energiei complet protejate (cum ar fi bara conductoră închisă sau sistemele cu festone) pentru a preveni pătrunderea prafului și a umezelii.

Cablaj-rezistent la căldură:Izolarea tuturor cablurilor este evaluată pentru temperaturi ridicate.

Compartimente răcite/izolate:Panourile electrice și acționările sunt adesea găzduite în carcase izolate sau ventilate.

Cabluri de-sârmă de temperatură ridicată:Corzi special fabricate cu lubrifianți și materiale de bază care pot rezista căldurii radiante fără a-și pierde integritatea.

Caracteristici rezistente la-scântei:Opțiuni cum ar fi apărătoarele din bronz pentru roți sau componentele ne-feroase în zonele în care poate fi prezent praf exploziv.

4. Sisteme de control și siguranță (centrul nervos și reflexele)

Cabină izolată a operatorului:

Aer-condiționat și presurizat:Oferă operatorului un mediu curat și răcoros, presurizat pentru a împiedica pătrunderea prafului și a fumului.

Izolatie termica:Pereții și ferestrele sunt izolate împotriva căldurii radiante.

Comenzi ergonomice:Proiectat pentru un control precis în timpul operațiunilor critice de turnare.

Sisteme de frânare redundante:

Frână primară:Pe arborele motorului.

Frână secundară de urgență:O frână mecanică, cu arc-acționat, care se cuplează automat în cazul unei căderi de curent.

Indicator de moment de încărcare (LMI):Probabil cel mai critic dispozitiv de siguranță. Monitorizează în mod constant greutatea încărcăturii și avertizează operatorul dacă o suprasarcină este iminentă, prevenind defecțiunile structurale catastrofale.

Întrerupătoare de limită:

Limita superioară/inferioară a palanului:Previne ridicarea excesivă-sau slăbirea frânghiei.

Limite de călătorie cu cărucior și pod:Împiedică rularea macaralei în opritoarele finale.

Sisteme de urgență:

Oprire de urgență (E-Oprire):Butoane multiple, ușor accesibile pentru a reduce puterea la toate mișcările macaralei.

Anemometru:Pentru macaralele exterioare, măsoară viteza vântului și poate alarma sau opri operațiunile dacă limitele sunt depășite.

Sistem anti-coliziune:Împiedică ciocnirea macaralelor de pe aceeași pistă.

Schiţa

Tehnic principal

Avantajele macaralelor rulante de turnătorie

Aceste macarale nu sunt doar „{0}}grele”; sunt proiectate pentru un mediu specific, pedepsitor. Avantajele lor sunt direct legate de acest design-construit.

1. Siguranță de neegalat și reducerea riscurilor

Acesta este cel mai important avantaj. Manipularea metalului topit este în mod inerent periculoasă, iar aceste macarale sunt proiectate pentru a minimiza riscurile.

Fail-Sisteme sigure:Frânele redundante, dispozitivele de limitare a suprasarcinii și cârligele sigure pentru oală previn căderea sarcinii.

Protecția operatorului:Cabina izolată, cu aer-condiționat, protejează operatorul de căldură extremă, fum și zgomot, reducând oboseala și asigurând vigilența.

Manipulare controlată:Comenzile de ridicare de precizie permit mișcarea și turnarea lentă și atentă, minimizând riscul de scurgere și stropire.

2. Productivitate și flux de proces maximizate

Macaralele de turnătorie sunt veriga centrală în lanțul de producție, iar eficiența lor dictează producția generală a unității.

Manipulare de-materiale de mare viteză:Acestea permit transferul rapid de volume mari de materii prime, metal topit și piese turnate finite.

Integrarea proceselor:O singură macara poate îndeplini mai multe sarcini: încărcarea cuptorului, transferul metalului topit, turnarea în matrițe și manipularea pieselor turnate finite, creând un flux de lucru fără sudură.

Eliminarea blocajelor:Oferind un transport fiabil și rapid al elementului cel mai critic-metal topit-, acestea previn întârzierile care altfel ar opri întreaga linie de producție.

3. Durabilitate și fiabilitate superioare

Construite pentru a rezista la ciclul de lucru „clasa turnătoriei” (FEM 2m / ISO M8), aceste macarale sunt incredibil de robuste.

Rezistența la căldură și scânteie:Cu scuturi termice, cablaj pentru temperatură înaltă-și componente protejate, acestea suportă căldura radiantă și praful abraziv care ar distruge rapid o macara standard.

Rezistenta la soc:Structura grea-dublă- și piesele mecanice ranforsate sunt construite pentru a face față solicitărilor dinamice de pornire și oprire cu oale grele, oscilante.

Timp de oprire redus:Construcția lor robustă duce la o durată de viață mai lungă și la defecțiuni mai puțin frecvente, ceea ce este vital într-o industrie cu procese continue precum turnarea metalelor.

4. Proces-Activarea preciziei și versatilității

Turnare de precizie:Comenzile de micro-viteză („viteza lejeră”) permit unui operator să toarne metalul topit în matrițe cu o precizie milimetrică, ceea ce este esențial pentru producerea de piese turnate de-înaltă calitate și reducerea deșeurilor.

Flexibilitate dublă-palan:Configurația comună a aPalan principal(pentru oale) și anPalan auxiliar(pentru matrițe, baloane, etc.) face ca o macara să poată gestiona aproape orice ridicare grea din turnătorie.

Aplicații ale macaralelor rulante de turnătorie

Aplicarea acestei macarale definește chiar designul său. Este implicat în procesul de bază al turnării metalelor de la început până la sfârșit.

Încărcare cuptor:Macaraua (uneori folosind un magnet sau un atașament cu găleată) ridică și transportă materii prime precum fier vechi, fontă brută și elemente de aliaj pentru a încărca cuptorul de topire.

Transfer și turnare metal topit (funcția de bază):

Atingerea:Ridicarea unui oală gol în cuptor pentru a fi umplut cu metal topit.

Transfer:Transportarea oală plină și grea de metal topit din zona cuptorului în zona de turnare. Acest lucru necesită o mișcare lină și controlată pentru a evita stropirea.

Turnare:Operatorul folosește comenzile de precizie ale macaralei pentru a turna metalul din oală în formele de așteptare. Aceasta este o operațiune de înaltă calificare, posibilă de performanța macaralei.

Manipularea mucegaiului și turnării:

Pregatirea matritei:Mutarea matrițelor grele de nisip și a ansamblurilor de miez în poziție înainte de turnare folosind palanul auxiliar.

Shakeout:După ce metalul s-a solidificat, macaraua ridică turnarea fierbinte, grea (încă în matrița sa) și o mută la stația de scuturare unde matrița de nisip este ruptă.

Finisare si intretinere:

Finisare:Transportul pieselor turnate răcite la stațiile de curățare, șlefuire și finisare.

Întreţinere:Ridicarea componentelor grele ale cuptorului, a oalelor și a utilajelor pentru reparare sau înlocuire.

Procedura de producție pentru aMacara rulantă de turnătorieeste un proces complex, în mai multe-etape, care implică o inginerie riguroasă, fabricare și testare pentru a se asigura că poate rezista la cerințele extreme ale unui mediu de turnătorie.

Iată o detaliere a procedurii de producție, de la concept până la instalare.

Faza 1: Inițierea proiectului și proiectarea inginerească

Această fază transformă cerințele operaționale în planuri detaliate, fabricabile.

1. Analiza cerințelor și cotația:

Consultarea clienților:Inginerii lucrează cu clientul pentru a determina nevoile specifice: capacitate (palanele principale și auxiliare), deschiderea, înălțimea de ridicare, ciclul de funcționare (de exemplu, FEM 2m / ISO M8) și caracteristici speciale (tip cârlig pentru oală, nivel de protecție termică).

Studiu pe site:Evaluarea pistei, a alimentării cu energie electrică și a condițiilor de mediu a instalației.

Propunere tehnică și cotație:O specificație detaliată și prețul sunt transmise pentru aprobarea clientului.

2. Proiectare de inginerie detaliată:

Design structural:

Design grinzi:Calculul sarcinilor și solicitărilor pentru proiectarea structurii cutiei cu grinzi duble, inclusiv factorii de sarcină dinamici pentru manipularea oalelor.

Design final pentru camion și cadru:Proiectarea structurilor picioarelor și a conexiunilor pentru stabilitate maximă.

Analiza pistei:Verificarea faptului că pista existentă poate susține macaraua sau proiectarea unui nou sistem de piste.

Design mecanic:

Proiectarea mecanismului de ridicare:Dimensionarea motoarelor, cutiilor de viteze, frânelor, cablurilor și tamburilor atât pentru palanele principale, cât și pentru cele auxiliare.

Design cărucior:Proiectarea cadrului căruciorului și a mecanismelor de deplasare.

Design de călătorie lungă:Dimensionarea roților motoare, a motoarelor și a cutiilor de viteze pentru mișcarea podului macaralei.

Proiectarea sistemului electric și de control:

Distribuția energiei:Proiectarea sistemului de bare conductoare sau bobine de cablu.

Scheme de control:Crearea de diagrame de cablare pentru panoul de control, cabina operatorului și telecomandă.

Integrarea sistemului de siguranță:Proiectarea circuitelor pentru indicatorul momentului de încărcare (LMI), întrerupătoarele de limită, frânele și opririle de urgență.

Caracteristici speciale de turnătorie Design:

Protectie la caldura:Proiectarea scuturilor termice, specificarea cablurilor de sârmă și vopselelor de-înaltă temperatură și planificarea izolației componentelor electrice.

Design cârlig pentru oală:Proiectează mecanismul de cârlig specific pentru angajarea sigură a oalelor.

Faza 2: Pregătirea achizițiilor și fabricării

1. Achiziții de materiale și componente:

Oțel structural:Se comandă plăci și secțiuni de oțel de-înaltă calitate pentru grinzi și camioane de capăt.

Componente mecanice:Achiziționând motoare, cutii de viteze, frâne, roți, rulmenți și cabluri de la furnizori certificați.

Componente electrice:Aprovizionarea cu VFD, PLC-uri, contactoare, întrerupătoare de siguranță și sistemul de bare conductoare.

Articole de specialitate:Se comandă sistemul LMI, cabină izolată și vopsea-la temperatură ridicată.

2. Fabricare și producție:
Aici este construită macaraua fizică, de obicei urmând un flux ca acesta:

Fabricarea grinzilor:

Tăiere:Plăcile de oțel sunt tăiate la dimensiune folosind tăietoare cu plasmă CNC sau laser.

Sudare:Plăcile sunt sudate în structura grinzii cutie de către sudori autorizați. Acesta este un pas critic, care necesită un control strict al procedurii.

Eliberarea stresului:Grinzile sudate pot fi tratate termic-în cuptor pentru a reduce tensiunile interne și pentru a preveni deformarea.

Prelucrare:Capetele grinzilor și șinele căruciorului sunt prelucrate pentru a asigura o suprafață plană, plană și dimensiuni precise.

Sub-asamblare:

Ansamblu final al camionului:Roțile, osiile și transmisiile sunt asamblate pe cadrele de capăt ale camionului.

Ansamblu cadru cărucior:Cadrul căruciorului este construit, iar unitățile de ridicare sunt montate pe acesta.

Ansamblu palan:Motoarele, cutiile de viteze, tamburele și frânele sunt asamblate într-o unitate completă de ridicare.

Tratarea suprafeței și vopsirea:

împușcare:Toate componentele structurale sunt sablate cu oțel pentru a curăța și a profila suprafața pentru aderența vopselei.

Grunduire și vopsire:Sunt aplicate mai multe straturi de vopsea-înaltă, rezistentă la coroziune-. Sistemul de vopsea este adesea specificat pentru a rezista la căldura ambientală ridicată.

Faza 3: Asamblare, Testare și Instalare

1. Asamblare și testare în fabrică (test de acceptare FAT -):

Macaraua este asamblată parțial sau complet la unitatea producătorului.

Clientul este adesea prezent pentru a asista la teste, care includ:

Inspecție vizuală:Verificarea dimensiunilor, a calității sudurii și a vopsirii.

Fără-test de încărcare:Executarea tuturor mișcărilor (palan, cărucior, pod) pentru a verifica funcționarea fără probleme, zgomotul și alinierea.

Test de încărcare:Testarea cu125% din capacitatea nominală(Test de sarcină standard) pentru a verifica integritatea structurală și performanța. Sarcina este menținută pentru a verifica performanța frânării.

Test de funcționalitate:Testarea tuturor dispozitivelor de siguranță-întrerupătoarele de limită, frânele, opririle de urgență și sistemul LMI.

2. Dezmembrare, expediere și instalare pe șantier:

După trecerea FAT, macaraua este dezasamblată cu grijă, etichetată și expediată la locul clientului.

erecție:O echipa specializata asambleaza macaraua pe pista clientului. Aceasta implică:

Amplasarea camioanelor de capăt pe șine.

Ridicarea și conectarea grinzilor podului.

Montarea căruciorului și a palanelor.

Instalarea sistemului de bare conductoare și a tablourilor electrice.

3.-Testări și punere în funcțiune pe site:

Inspecție finală și aliniere:Verificarea alinierii macaralei pe pistă.

Pe-Test de încărcare a site-ului:Efectuarea unui test final de sarcină la instalația clientului, adesea în prezența unui inspector certificat, pentru a se asigura că totul funcționează corect după instalare.

Instruirea clienților:Instruirea operatorilor și personalului de întreținere al clientului cu privire la utilizarea în siguranță și corectă a macaralei.

Predare:Este furnizată documentația finală (manuale, certificate, ca-desene realizate) și macaraua este predată oficial clientului.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
