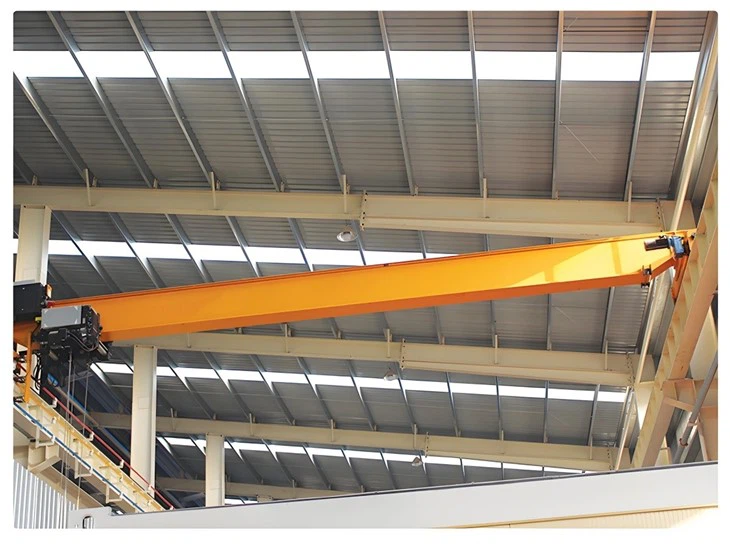

Top care rulează macara cu o singură grindă

O macara aeriană cu o singură grindă este o alegere populară pentru manipularea materialelor datorită rentabilității, simplității și versatilității sale.
Caracteristici cheie ale macaralelor de top cu un singur grindă:
Capacitate: de obicei de la 1 tonă până la 20 de tone (unele ajung până la 32 de tone).

Span: până la 30 de metri (depinde de proiectare și întărire).

Înălțimea de ridicare: personalizabilă (până la 30 m sau mai mult cu modele speciale).

Tipul de ridicare: ridicarea de sârmă electrică sau ridicarea lanțului (de exemplu, Demag DC-Pro, Abus EHB).

Control: pandantiv, telecomandă radio sau operat de cabină.

Opțiuni de viteză: unitate de frecvență variabilă (VFD) pentru o funcționare lină.

Camioane finale: stil dublu-grindă pentru o mai bună distribuție a încărcării.

Fasciculul pistei: structura de oțel (fasciculul I sau grinda cutiei) montată pe coloane.



În general, cea mai mare macara cu un singur girder este o soluție fiabilă și rentabilă pentru gestionarea sarcinilor grele în setările industriale.

• Capacitate: 1-20 ton
• Capacitate: 3. 2-80 ton
• Lungimea spanului: 4-31. 5m
• Înălțimea de ridicare: personalizată în funcție de condițiile site -ului clienților
• Duty Work: FEM Standard A5
• Tensiune raritată: 220V ~ 690V, 50-60 Hz, 3ph AC
• Clasa de protecție: IP54 IP55
• Mod de control al macaralei: pandantiv \/ control de telecomandă \/ control al cabinei





O macara deasupra capului cu o singură grindă este un tip de macarale care constă dintr -un singur fascicul de pod susținut de camioanele finale și este utilizat de obicei pentru aplicații de ridicare ușoare până la moderate. Iată componentele cheie ale unei macarale cu un singur girder de top:



1. Girder Bridge (fascicul principal)
Fasciculul orizontal principal care se întinde pe lățimea pistei de macara.

De obicei, din oțel rulat (fascicul I) sau secțiuni de cutii fabricate pentru sarcini mai mari.

Sprijină ridicarea și căruciorul.



2. Camioane de capăt (trăsuri de capăt)
Structuri cu roți la fiecare capăt al grinzilor care permit macaralei să se deplaseze de -a lungul șinelor pistei.

Constau din roți, rulmenți și mecanisme de antrenare (pentru macarale alimentate).



3. Hoist & Trolley
Elementele electrice sau manuale - mecanismul de ridicare (ridicarea lanțului sau ridicarea frânghiei de sârmă).

Cărucior - cadrul care poartă ridicarea și se deplasează de -a lungul grinzilor.

4. Șinele de pistă
Piste de oțel montate pe grinzi de pistă (fie suportate de podea, fie suspendate de tavan).

Macara se mișcă de -a lungul acestor șine.



5. Mecanism de acționare (pentru macarale alimentate)
Bridge Drive - Motoare și cutii de viteze care mișcă macaraua de -a lungul pistei.

Trolley Drive - mișcă căruciorul de -a lungul grinzului (dacă este motorizat).

6. Controluri
Controlul pandantivului (cablat sau fără fir) - folosit de operator pentru a muta macara, ridicarea și căruciorul.

Telecomandă radio (pentru sisteme avansate).



7. Bumpers & End Stops
Cauciuc sau bare de protecție hidraulice pentru a absorbi impactul la capetele pistei.

Limitați întrerupătoarele pentru a preveni deplasarea excesivă.

8. Sistem electric
Sistem FESTOON sau tambururi de cablu - pentru sursa de alimentare la macara.

Panou de control și cablare - gestionează operațiunile motorului.

9. Frâne și dispozitive de siguranță
Frâne mecanice - preveniți mișcarea neintenționată.

Protecția supraîncărcării - împiedică ridicarea dincolo de capacitate.

Stop de urgență (e-stop)-pentru oprirea imediată.

10. Grinzi de pistă (structură de sprijin)
Grinzi de oțel (grinzi I sau fabricate) care susțin șinele pistei.

Poate fi independent sau atașat la coloanele de clădire.



11. CRANE Cârlig

Cârligul de macara este atașat la elevator și este disponibil în diverse configurații (de exemplu, cârlig de zăvor de siguranță, cârlig C, cârlig ramshorn) în funcție de aplicație.

Cârligele sunt de obicei evaluate pentru diferite capacități (de exemplu, 1 tonă până la 20 de tone sau mai mult).



12.MOTOR

1.. Tipuri de motoare utilizate în macarale cu o singură grindă
Motor de ridicare: alimentează mecanismul de ridicare (de obicei un elevator electric cu un motor încorporat).

Travel Motor (Bridge & Trolley): Mută ​​macaraua de -a lungul pistei (Bridge Travel) și ridicarea de -a lungul grinzului (călătoria cu căruciorul).

2. Specificații motorii comune
Interval de putere:

Motor de ridicare: 1,5 kW până la 15 kW (în funcție de capacitate, de exemplu, 1- ton până la 10- ton macarale).

Motor de călătorie: 0. 2 kW până la 3 kW (pentru o mișcare lină).

Tensiune: 220v\/380V (3- faza AC), 480V (industrial) sau 24V\/48V (pentru sisteme de joasă tensiune).

Viteză:

Hoist: 8-30 m\/min (opțiuni de viteză variabilă disponibile).

Travel: 10-30 m\/min (reglabil prin invertor de frecvență).

Ciclul de serviciu: S3 (intermitent) sau S4 (continuu cu porniri\/opriri).



8. Sistem de alarmă sonoră și ușoară și dispozitiv de siguranță a comutatorului limită

O macara unică grindă include de obicei mai multe dispozitive de siguranță, sistemul de alarmă sonoră și ușoară și întrerupătoarele de limită sunt critice pentru funcționarea în siguranță. Mai jos este o imagine de ansamblu a acestor componente și a funcțiilor acestora:

1. Sistem de alarmă sonoră și ușoară
Scop: Oferă avertismente audibile și vizuale înainte și în timpul mișcării macaralei pentru a avertiza personalul din apropiere.

Componente:

Buzzer\/Horn: emite un sunet puternic atunci când macaraua este activată sau se apropie de o limită.

Strobe Light\/Beacon: LED intermitent sau lumină rotativă pentru avertismente de mare vizibilitate.

Declanșatoare de activare:

Când macaraua este pornită.

Înainte de a începe sau opri mișcarea.

Când se apropie de un comutator de limită (avertizare la sfârșitul călătoriei).

În situații de oprire de urgență.

2.. Limitați dispozitivul de siguranță al comutatorului
Scop: împiedică macaraua (sau ridicarea) să călătorească excesiv dincolo de limitele sigure, protejând împotriva coliziunilor și a deteriorării mecanice.

Tipuri:

Comutator limită superioară\/inferioară a cârligului: oprește ridicarea când cârligul atinge înălțimea sau adâncimea maximă.

Întrerupător de limită de călătorie a căruciorului: împiedică căruciorul să se deplaseze dincolo de capetele girului.

Comutator de limită de călătorie Bridge (macara): oprește macara atunci când ajunge la capătul pistei.

Tipuri comune de întrerupătoare de limită:

Întrerupătoare de limită mecanică (funcționare cu pârghie, tip CAM).

Comutatoare de proximitate magnetică (necontact, mai durabile).

Limite rotative bazate pe codificator (pentru o poziționare precisă).

Respectarea siguranței
Aceste sisteme respectă standardele OSHA, ANSI, ISO și CMAA pentru macarale aeriene.

Testele și întreținerea periodică sunt necesare pentru a asigura funcționalitatea.

Integrare cu controlul macaralei
Comutatoarele de alarmă și limită sunt conectate în panoul de control al macaralei.

Unele sisteme includ controlere logice programabile (PLC) pentru automatizare avansată și interblocarea siguranței.



10. Mod de control

O macara aeriană cu o singură grindă are, de obicei, mai multe moduri de control care să se potrivească cu nevoile operaționale diferite. Alegerea depinde de factori precum cerințele de precizie, frecvența de utilizare și considerațiile de siguranță. Iată cele mai bune moduri de control utilizate pentru macarale cu o singură grindă:

1. Controlul pandantivului (pendul cu buton de apăsare)
Descriere: Cea mai comună și economică opțiune, operată printr -un pandantiv de mână cu butoane pentru ridicare, coborâre și mișcare a căruciorului\/podului.

Cel mai bun pentru: ateliere de scop general, depozite și aplicații ușoare până la medii.

Avantaje: simple, rentabile și ușor de utilizat.

Dezavantaje: Interval limitat (operatorul trebuie să fie lângă macara).

2. Radio Telecomandă (Wireless)
Descriere: Utilizează o telecomandă wireless (RF sau Bluetooth) pentru funcționarea macaralei de la distanță.

Cel mai bun pentru: ateliere mari, medii periculoase sau când operatorul are nevoie de mobilitate.

Avantaje: o mai mare flexibilitate, o vizibilitate îmbunătățită și o funcționare mai sigură în spații cu temperaturi ridicate sau limitate.

Dezavantaje: costuri ușor mai mari; Necesită gestionarea bateriei.

3. Controlul cabinei (cabina operatorului)
Descriere: Macara este operată dintr -o cabină închisă sau deschisă montată pe macara.

Cel mai bun pentru: operațiuni grele, de înaltă frecvență (de exemplu, oțel Mills, Turnaje).

Avantaje: vizibilitate mai bună pentru o manipulare precisă, ergonomică pentru schimbări lungi.

Dezavantaje: costuri mai mari și necesită mai mult spațiu.

4. Control automat\/semiautomat (PLC și senzori)
Descriere: Utilizează controlere logice programabile (PLC), senzori și software pentru mișcare automată.

Cel mai bun pentru: sarcini repetitive (de exemplu, linii de producție, depozite automatizate).

Avantaje: reduce costurile forței de muncă, îmbunătățește precizia și îmbunătățește siguranța.

Dezavantaje: cost inițial ridicat și necesită expertiză tehnică.

5. Controlul podelei (prin pandantiv lung sau joystick)
Descriere: Un pandantiv mai lung de cablu sau un joystick montat pe podea permite funcționarea dintr-o poziție fixă.

Cel mai bun pentru: situații în care telecomanda nu este necesară, dar controlul pandantivului este prea restrictiv.

Avantaje: mai stabilă decât wireless, fără dependență de baterie.

Dezavantaje: Gestionarea cablurilor poate fi greoaie.




11. Schiță









O macara aeriană cu o singură grindă este o alegere populară pentru multe aplicații industriale, datorită rentabilității, eficienței și versatilității sale. Iată avantajele de top ale utilizării unei macarale cu un singur grindă de top:

1. Soluție rentabilă
Cost inițial mai mic în comparație cu macarale cu grindă dublă datorită designului mai simplu și mai puține componente.

Cheltuieli reduse de instalare și întreținere.

2. Design ușor și de economisire a spațiului
Necesită mai puțin cu cap de cap decât macarale cu grindă dublă, ceea ce o face ideală pentru facilitățile cu restricții de înălțime.

Structura compactă permite o mai bună utilizare a spațiului în ateliere sau depozite.

3. Instalare ușoară și întreținere
Structura simplă cu mai puține părți înseamnă o instalare mai rapidă și o service mai ușoară.

Cerințe minime de întreținere, reducerea timpului de oprire și a costurilor operaționale.

4. Eficiență ridicată și funcționare lină
Căruciorul electric de ridicare asigură o manipulare precisă a sarcinii.

Călătorie netedă de -a lungul grinzilor pistei cu o influență minimă.

5. Versatilitate în aplicații
Potrivit pentru ridicarea ușoară până la medie (de obicei până la 20 de tone).

Utilizat în ateliere, depozite, linii de asamblare și fabrici.

6. Opțiuni personalizabile
Interval reglabil, înălțime de ridicare și viteză pentru a se potrivi cu nevoile specifice.

Poate fi echipat cu unități de frecvență variabilă (VFD) pentru un control mai bun al vitezei.

7. Fiabil și durabil
Fabricat din oțel de înaltă calitate pentru performanțe pe termen lung.

Construcția rezistentă asigură stabilitatea și siguranța în timpul funcționării.

8. Eficiență din punct de vedere energetic
Consumă mai puțină energie în comparație cu macarale mai mari, reducând costurile operaționale.

9. Respectarea standardelor de siguranță
Îndeplinește reglementările internaționale de siguranță (ISO, OSHA, CMAA) cu caracteristici precum protecția suprasarcină și întrerupătoarele de limită.

10. Ideal pentru cicluri de serviciu moderate
Cel mai potrivit pentru aplicațiile care nu necesită ridicare continuă, oferind un echilibru între performanță și cost.





Macarale cu o singură grindă sunt utilizate pe scară largă în diferite industrii, datorită rentabilității lor, proiectării compacte și ușurinței de instalare. Iată câteva dintre aplicațiile de top ale macaralelor deasupra capului unic:

1. Liniile de fabricație și de asamblare
Folosit pentru ridicarea și mutarea materiilor prime, a pieselor de mașină și a produselor finite.

Comun în producția auto, electronică și utilaje.

2. Depozitare și logistică
Gestionează eficient paletele, containerele și pachetele grele.

Ideal pentru încărcarea\/descărcarea mărfurilor în centrele de distribuție.

3. Prelucrarea oțelului și a metalelor
Transferează bobine de oțel, foi și bare de metal în turnători și mori de rulare.

Adesea echipat cu elevatoare electromagnetice sau de vid.

4. Manevrarea materialelor de construcție
Mută ​​pungi de ciment, cărămizi și structuri prefabricate.

Utilizat în plante de beton prefabricat și curți de aprovizionare pentru construcții.

5. Centralele electrice și sectorul energetic
Ridică turbinele, generatoarele și echipamentele de întreținere grea.

Potrivit pentru instalații de energie hidro, termică și nucleară.

6. Industria de hârtie și imprimare
Manevrează rulouri de hârtie și utilaje grele de imprimare.

Asigură fluxul neted al materialului în liniile de producție.

7. Mining & Processing Mineral
Transportă minereuri, minerale și materiale în vrac în instalațiile de procesare.

8. Aviație și aerospațial
Asamblează componentele aeronavei și mișcă piese grele ale motorului.

9. Industria alimentelor și a băuturilor
Designuri igienice disponibile pentru ridicarea produselor alimentare în vrac și ambalaje.

10. Magazine de întreținere și reparații
Folosit în ateliere pentru ridicarea utilajelor grele în timpul serviciilor.













Compania a instalat o platformă inteligentă de gestionare a echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista mai mult de 500 de seturi (seturi), iar rata de rețea a echipamentelor va ajunge la 95%. 32 de linii de sudare au fost utilizate, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns.
