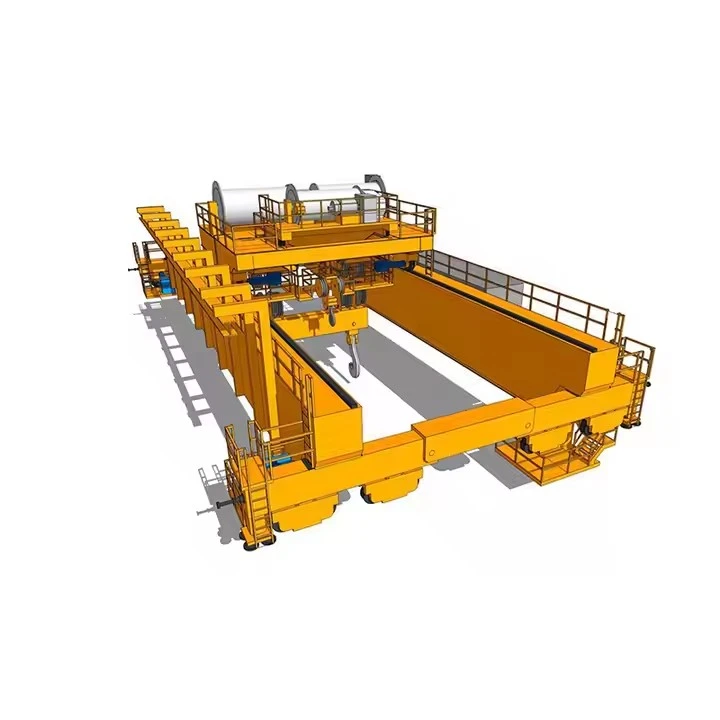

Macara rulantă

Avantaje

Optimizarea spațiului

Utilizează spațiul deasupra capului, păstrând suprafața liberă a podelei

Amprentă la sol minimă în comparație cu macaralele mobile

Manipulare de precizie

Poziționare lină a sarcinii (precizie de ± 10 mm)

Ideal pentru încărcături delicate sau de{0}}înaltă valoare

Eficiența fluxului de lucru

Reduce timpul de manipulare a materialelor cu 50-70%

Activează procesele de producție exact-{-la timp

Caracteristici de siguranță

Frâne-nesigure

Protectie la suprasarcina

Sisteme de oprire de urgență

Sisteme anti-coliziune (pentru macarale multiple)



Caracteristici operaționale

Capacitate de încărcare: 1 tonă până la 500+ tone

Span: De obicei 10-35 de metri (disponibile deschideri personalizate)

Înălțimea de ridicare: Până la 30+ metri

Viteze de deplasare:

Pod: 10-60 m/min

Cărucior: 5-30 m/min

Palan: 0,5-10 m/min

A macara rulantăconstă din mai multe componente integrate care lucrează împreună pentru a asigura o manipulare sigură și eficientă a materialelor. Iată o detaliere a tuturor componentelor majore și a funcțiilor acestora:

1. Componente structurale primare

Structura podului

Grinda principala(e)- Grinzi de tip cutie simplă sau dublă-care acoperă zona de lucru

O singură grindă: Pentru sarcini mai ușoare (până la 20 de tone)

Gripă dublă: pentru sarcini mai grele (20-500+ tone)

Sfârșitul camioanelor- Cadre de oțel cu roți care se deplasează de-a lungul șinelor pistei

Includeți motoarele de antrenare, frânele și ansamblurile de roți

Dispozitive anti-deraiere standard



Sistemul de piste

Grinzile pistei- Grinzi grele din oțel I- sau grinzi cutie care susțin macaraua

Configurații de top-funcționale (cele mai frecvente) sau substarate

Șine de pistă- Şenile din oţel de precizie (de obicei standardele ASCE sau DIN)

Coloane suport- Stâlpi sau stâlpi din oțel structural

Poate include contravântuiri seismice în zonele cu cutremure

2. Mecanism de ridicare

Unitate de ridicare

Palan electric(cel mai frecvent):

Motorreductor cu frâne cu tambur sau disc

Mediu de ridicare prin cablu sau lanț

Evaluat pentru ciclu de lucru specific (H3-H4 comun)

Palan hidraulic(pentru sarcini grele):

Sistem de ridicare pe bază de cilindru-

Folosit în fabrici de oțel și turnătorii

Asamblare cărucior

Cărucior motorizat:

Motor de antrenare cu reductor de viteză

Roți de călătorie cu flanșe

Role de ghidare pentru o mișcare lină

Cărucior manual(doar pentru sarcini ușoare)



3. Sisteme de mișcare

Sistem de acționare a podului

Motoare de antrenare(de obicei 2-4 motoare)

Alimentat AC sau DC

Putere comună: 3 faze 415V 50Hz sau 480V 60Hz

Reductoare de viteza- Cutii de viteze cu raportul corespunzător

Ansambluri de roți- Roți din oțel forjat cu benzi de rulare înlocuibile

Sistem de acționare cu cărucior

Componente similare cu unitatea de punte, dar la scară mai mică

Poate include tehnologie anti-legănare

4. Sisteme de control și electrice

Livrarea energiei

Sistem Festoon- Gestionarea cablurilor pentru alimentarea în mișcare

Bare conducătoare- Șine de alimentare închise (pentru sarcini grele)

Sistem de bare autobuz(pentru macarale foarte mari)



Dispozitive de control

Stație de control suspendată:

Evaluat IP65 pentru medii industriale

Oprire de urgență, control viteză

Telecomanda radio:

Tehnologie de salt de frecvență de 2,4 GHz

Sisteme{0}}evaluate de siguranță disponibile

Control cabină(pentru macarale foarte mari)

5. Componente de siguranță

Monitorizarea sarcinii

Celulele de sarcină- Pentru măsurarea greutății

Întrerupător de limită de suprasarcină - Prevents >Sarcina nominală de 110%.

Siguranța Mișcării

Sisteme tampon și tampon- Sfârșitul-protecției-de călătorie

Sisteme anti-coliziune- Pentru mai multe macarale

Întrerupătoare de limită- Toate axele de mișcare

Sisteme de urgență

Fail-Frâne sigure- Arc-aplicat, eliberat electric

Circuite de oprire de urgență- Sisteme redundante

Protecție la subtensiune

6. Componente optionale

Caracteristici de specialitate

Cântare de macara- Cântărire integrată

Pachete de automatizare- Control PLC, poziționare

Lumini de lucru cu LED- Pentru zone cu-luminozitate scăzută

Sisteme de incalzire- Pentru medii reci

Pachete speciale pentru mediu

Rezistent la{0}explozie- Pentru zone periculoase

Rezistent-la coroziune- Medii marine

Temperatură-înaltă- Aplicații de turnătorie

Schiţa

Tehnic principal





Macaralele rulante oferă numeroase beneficii pentru aplicații industriale și comerciale, făcându-le indispensabile în operațiunile de manipulare a materialelor. Iată principalele avantaje:

1. Capacitate mare de încărcare și manevrare de precizie

Gama de capacitate: De la1 tonă până la 500+ tone, potrivit atât pentru sarcini ușoare, cât și extrem de grele.

Control de precizie: Funcționare lină cuPrecizie de poziționare ± 10 mm, ideal pentru încărcături delicate sau de{0}}înaltă valoare.

2. Utilizarea optimă a spațiului

Fără obstacol la podea: Funcționează deasupra capului, păstrând spațiul la sol liber pentru alte operațiuni.

Acoperire completă: Se deplasează de-a lungul pistelor pentru a acoperiîntreaga lungime și lățimea unui spațiu de lucru.

3. Eficiență și productivitate îmbunătățite

Manipulare mai rapidă a materialelor: Reduce munca manuală și accelerează fluxurile de lucru prin50-70%.

Automatizare-Gata: Se poate integra cuComenzi PLC, urmărire RFID și sisteme robotizate.

4. Funcții de siguranță îmbunătățite

Protecție la suprasarcină: Previne ridicarea peste capacitatea nominală.

Sisteme anti-coliziune: Asigură funcționarea în siguranță atunci când sunt utilizate mai multe macarale.

Fail-Frâne sigure: Frânele cu arc-se cuplează în timpul pierderii de putere.

5. Durabilitate și întreținere redusă

Construcție robustă: Fabricat din oțel-de calitate superioară cuacoperiri{0}}rezistente la coroziune.

Durată de viață lungă: Macaralele întreținute corespunzător pot dura25-30+ ani.

Design modular: Ușor de reparat sau actualizat componente.

6. Personalizat pentru nevoi specifice

Spațiu și înălțime reglabile: Poate fi adaptat pentru a se potrivi diferitelor structuri ale instalațiilor.

Configurații specializate: Disponibil pentrumedii periculoase,-înalte sau corozive.

7. Operare eficientă din -cost

Costuri mai mici cu forța de muncă: Reduce dependența de stivuitoare și de munca manuală.

Motoare{0}}Eficiente Energetice: Unitățile moderne controlate VFD-minimizează consumul de energie.





Macaralele rulante sunt utilizate în diverse industrii datorită versatilității și eficienței lor. Mai jos sunt cele mai comune aplicații:

1. Unități de producție și asamblare

Industria Auto: Ridicarea cadrelor de mașini, a motoarelor și a matrițelor grele.

Fabricarea de utilaje: Manipularea mașinilor CNC mari și a echipamentelor industriale.

2. Depozitare și logistică

Încărcare/Descărcare: Mutarea paleților grei, containerelor și rafturi de depozitare.

Sisteme Just-in-time (JIT).: Pozitionarea eficienta a materialelor pentru liniile de productie.

3. Prelucrarea oțelului și a metalelor

Oteliere: Transportul bobinelor, plăcilor și oalelor de metal topit.

Turnătorii: manipularea pieselor turnate și a matrițelor în medii cu căldură ridicată-.

4. Generarea de energie și industria grea

Instalare turbine: Ridicarea și poziționarea generatoarelor și rotoarelor masive.

Centrale Nucleare: Manipularea materialelor radioactive cu macarale specializate.

5. Aerospațial și Apărare

Ansamblu de aeronave: Aripi în mișcare, secțiuni ale fuselajului și motoare.

Constructii navale: Instalarea componentelor mari ale navelor în docuri uscate.

6. Construcții și infrastructură

Manipularea betonului prefabricat: Transport de segmente mari prefabricate.

Construcție pod: Poziţionarea grinzilor de oţel şi a materialelor grele.

7. Utilaje miniere și grele

Întreținere excavator și concasoare: Ridicarea echipamentelor miniere masive.

Prelucrarea mineralelor: Manipularea minereurilor și a materialelor în vrac.



Procedura de producție pentru aMacara rulantă cu grilă dublă de 45 de toneimplică mai multe etape cheie, de la proiectare până la testarea finală. Mai jos este o prezentare detaliată-cu-pas cu pas:

---

1. Design & Inginerie

Calcul de sarcină și interval: Determinați capacitatea macaralei (45 tone), distanța (distanța dintre șine), înălțimea de ridicare și ciclul de funcționare (clasificare FEM/ISO).

Proiectare structurală:

Grinzi principale (tip cutie-sau tip ferme)

Cărucioare de capăt (pentru deplasarea de-a lungul șinelor)

Mecanism de ridicare și cărucior

Proiectare electrică și mecanică:

Puterea motorului, cutia de viteze, frânele și sistemul de control

Cablaj, telecomandă suspendată/radio sau operare în cabină

Software și simulare: Analiza cu elemente finite (FEA) pentru teste de stres.

---

2. Achizitii materiale

Plăci și profile de oțel: Oțel-Q235B/Q345B de înaltă calitate pentru grinzi.

Componente electrice: Motoare (palan/deplasare), frâne, întrerupătoare de limită și panouri de control.

Piese mecanice: Roți, roți dințate, cabluri, cârlige și rulmenți.

---

3. Fabricarea componentelor principale

A. Fabricarea grinzilor duble

Tăiere și sudare: Tăiere cu plasmă CNC pentru precizie; sudare automată cu arc submers (SAW) pentru grinzi.

Asamblare: Aliniați și sudați grinzile cu cărucioarele de capăt.

Sablare și vopsire: Tratament anti-rugină (grund + strat superior).

B. Ansamblu palan și cărucior

Mecanism de ridicare:

Palan electric cu cablu de sârmă de 45 de tone (sau palan cu lanț).

Ansamblu tambur, motor, cutie de viteze și frână.

Cadru cărucior: Fabricarea și montarea de roți, motoare și șine.

C. Cărucioare de capăt

Construcție cadru: Oțel sudat cu ansambluri de roți.

Tampoane și bare de protecție: Instalatie pentru protectie la coliziune.

---

4. Instalarea sistemului electric

Cablaj și comenzi:

Sursa de alimentare (AC trifazat)

Unități de frecvență variabilă (VFD) pentru o funcționare lină

Suspensie/sistem de telecomandă

Dispozitive de siguranță:

Limitator de suprasarcină

Întrerupătoare de limită (cursă superioară/inferioară)

Oprire de urgență

---

5. Asamblare & Integrare

Montarea grinzilor: Montați grinzi duble pe cărucioarele de capăt.

Instalare cărucioare și palan: Pozitionati caruciorul intre grinzi; palan sigur.

Alinierea șinei: Asigurați-vă că șinele pistei sunt plane și paralele.

---

6. Testare și control al calității

A. Testare în fabrică (înainte de expediere)

Fără-test de încărcare: Rulați macaraua fără sarcină pentru a verifica mișcarea, frânele și comenzile.

Test de sarcină:

Test static: 1,25 × sarcină nominală (56,25 tone) timp de 10 minute.

Test dinamic: 1,1 × sarcină nominală (49,5 tone) cu mișcări.

Verificări de siguranță: Verificați întrerupătoarele de limită, oprirea de urgență și protecția la suprasarcină.

B. Testare pe-site-ul (după instalare)

Re-reluați testele de încărcare sub supravegherea clientului.

---

7. Vopsire și protecție împotriva coroziunii

Acoperire finală: Vopsea rezistentă la intemperii (de exemplu, grund bogat în zinc epoxidic).

Marcaje: Etichete pentru capacitatea de încărcare, avertismente și informații despre producător.

---

8. Ambalare și livrare

Dezasamblare (dacă este necesar): Pentru un transport ușor.

Ambalare: Ambalaj impermeabil pentru transport maritim/terrestru.

---

9. Instalare și punere în funcțiune (pe-site)

Inspecția fasciculului pistei: Asigurați alinierea și rezistența corespunzătoare.

Ansamblu Macara: Reasamblați grinzile, palanul și sistemele electrice.

Testarea finală: Efectuați teste de sarcină și instruire operator.

Vedere atelier:

Compania a instalat o platformă inteligentă de management al echipamentelor și a instalat 310 seturi (seturi) de roboți de manipulare și sudare. După finalizarea planului, vor exista peste 500 de seturi (seturi), iar rata de conectare a echipamentelor va ajunge la 95%. 32 linii de sudură au fost puse în funcțiune, 50 sunt planificate să fie instalate, iar rata de automatizare a întregii linii de produse a ajuns la 85%.
